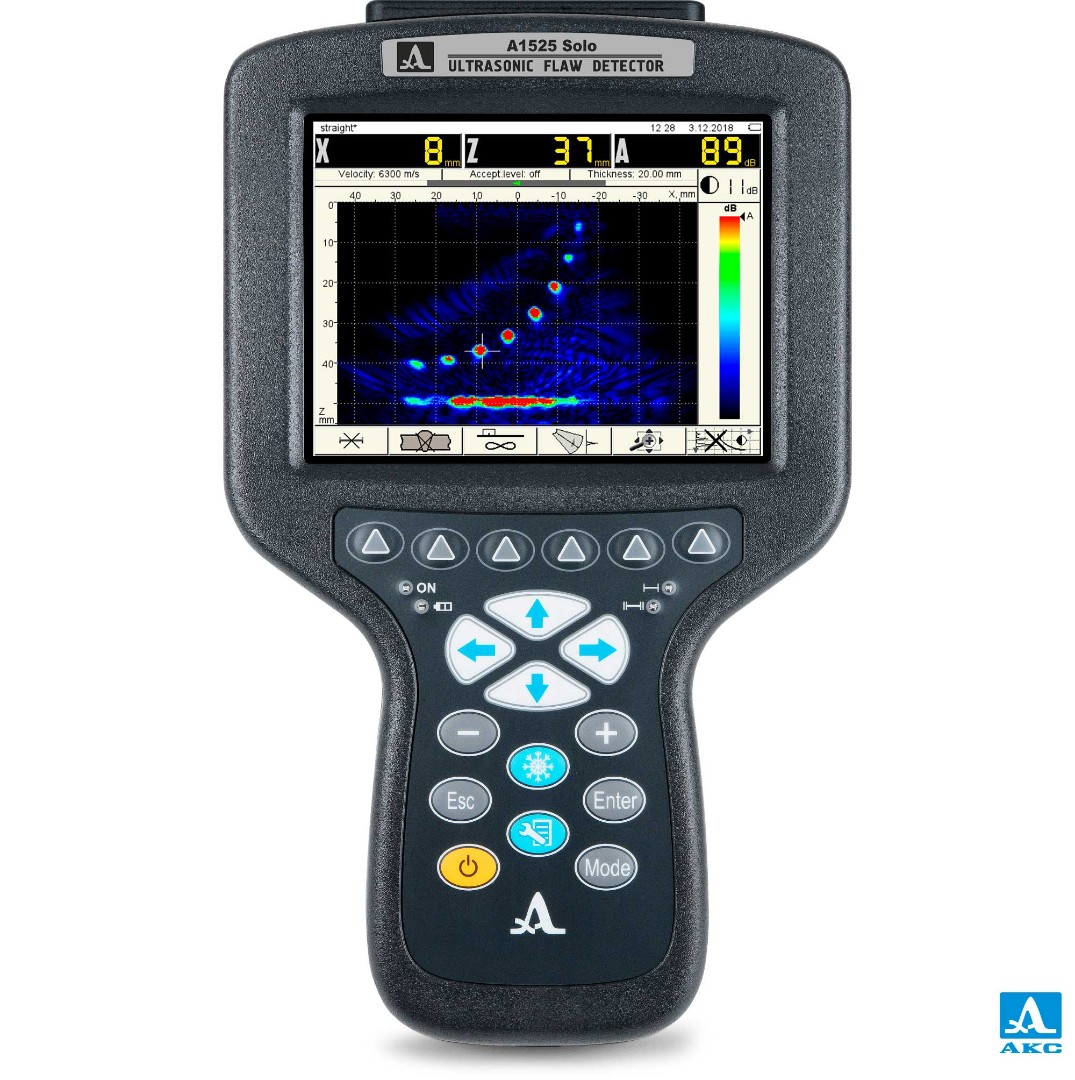

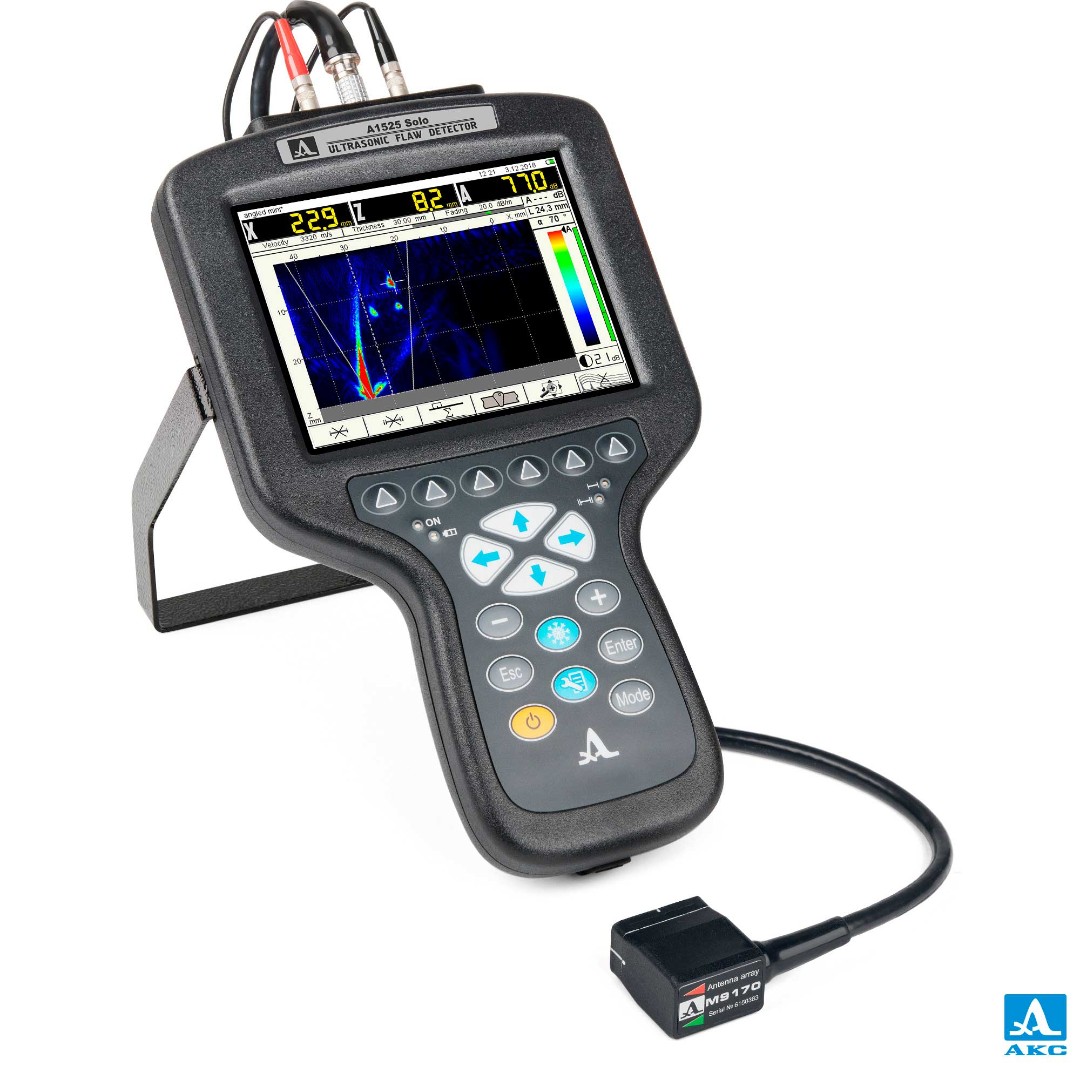

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
В наличии
Компактный высокочастотный ультразвуковой дефектоскоп-томограф для визуализации внутренней структуры сварных швов и металлических изделий в режиме реального времени.
Прибор поддерживает режимы томографа В-СКАН и классического дефектоскопа А-СКАН, частоту ультразвука от 1 до 10 МГц и скорость смены кадров до 35 Гц.
Антенная решетка имеет 16 элементов, центральную частоту 4 МГц и сектор обзора от 35° до 80°.
-
Технические характеристики
Диапазон частот 1 – 10 МГц Питание литиевый аккумулятор Напряжение, В 11.1 Время непрерывной работы 6 Диапазон рабочих температур от -30 до +55ºC Скорость сканирования 70 Количество элементов антенной решетки 16 Размер томограммы 256 x 160 точек Шаг реконструкции томограммы 0,1 – 2,0 мм Тип дисплея (разрешение) 5,7″ TFT (640 x 480) Частота смены кадров до 35 Гц Шаг сканирования 2 мм Центральная частота антенной решетки 4 МГц Сектор обзора антенной решетки от 35° до 80° -
Описание
Универсальный компактный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени.
Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп-томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.
Преимущества.
- Быстрота и эффективность контроля благодаря отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
- Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
- Скорость сканирования вдоль сварного соединения до 70 мм/с при шаге сканирования 2 мм.
- Малогабаритная 16-элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.
- Отображение образов объемных дефектов, таких как поры, и вертикально ориентированных дефектов, таких как трещины, благодаря специальным режимам.
Режимы визуализации.
В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Режимы выбираются в зависимости от задач контроля и специфики объекта.

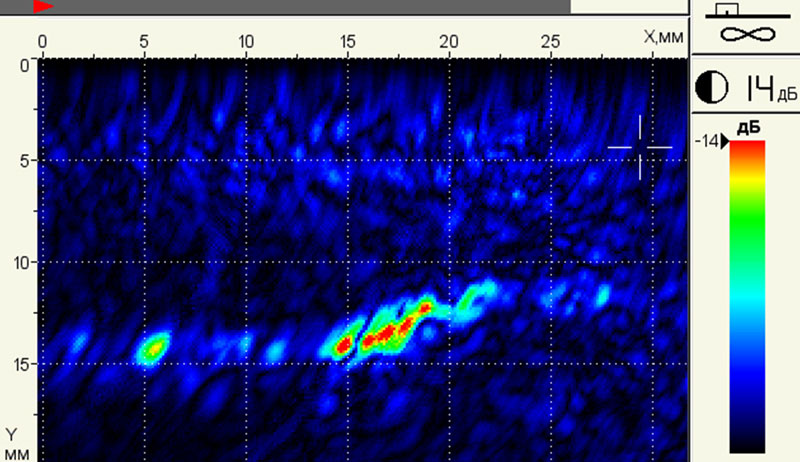

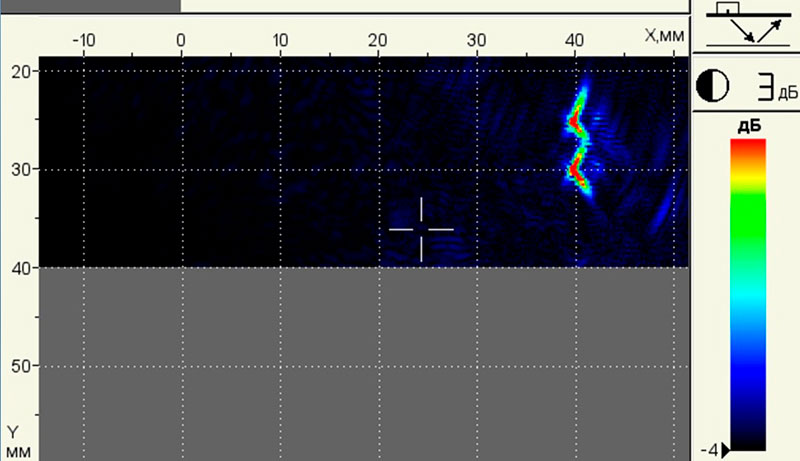

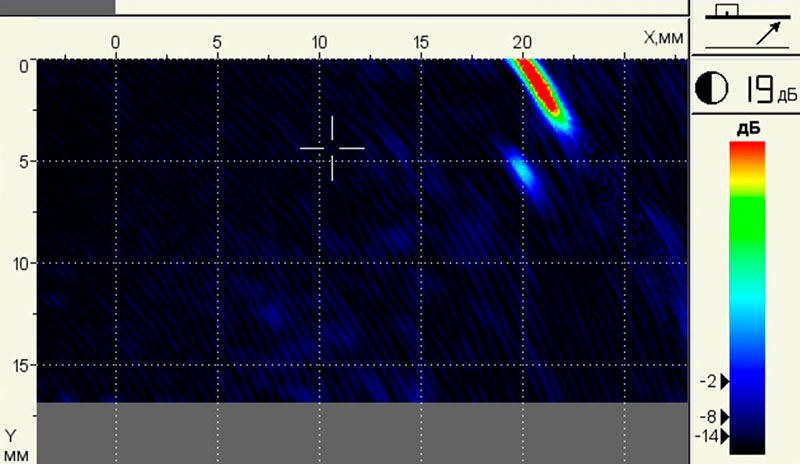

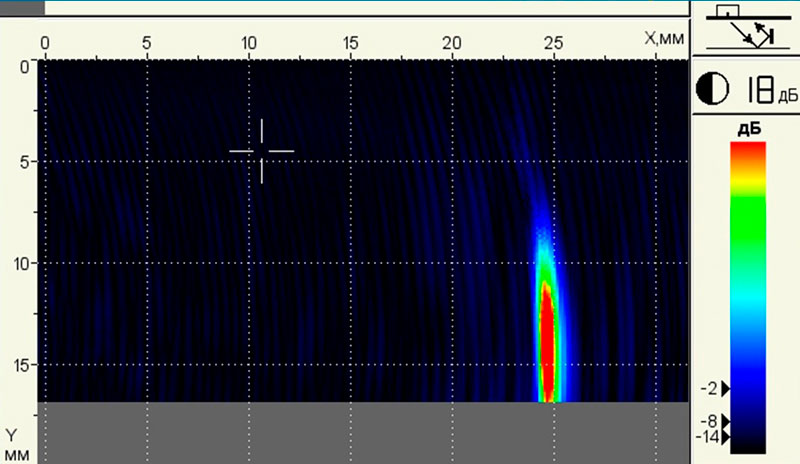

Номер режима Объект контроля Отражатель Озвучивание Назначение Томограмма 1 полупространство точечный прямое Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью 2 плита, 10 < d ≤ 100 мм точечный прямое и отраженное Для плоскопараллельных изделий с известной толщиной 3 пластина, d < 10 мм точечный отраженное Для контроля плоскопараллельных изделий с известной толщиной и объектов малой толщины при определении дефектов вблизи поверхности 4 плита или пластина, d < 100 мм плоскостный прямое и отраженное Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук 5 плита или пластина, d < 100 мм объемный прямое и отраженное Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей Режимы работы. А1525 Solo имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора.

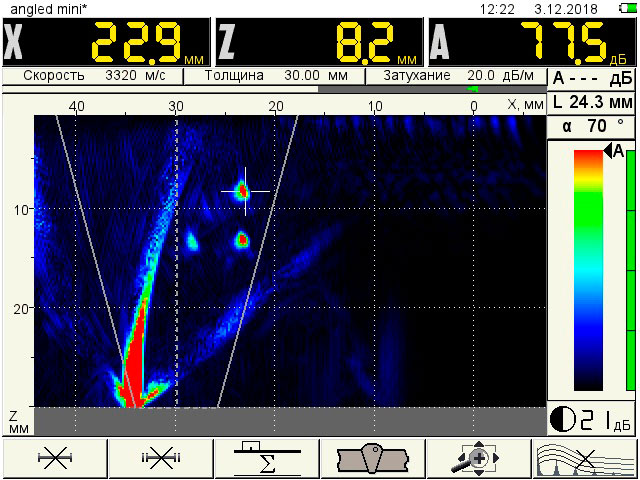

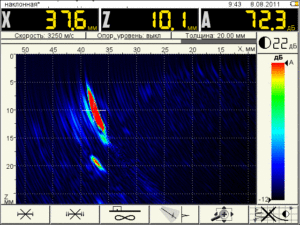

Режим ТОМОГРАФ. Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. На экран выводится томограмма (В-Скан) и служебная информация, включая стробы, курсоры и цифровые индикаторы.
После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров классическим дефектометрическим методами.

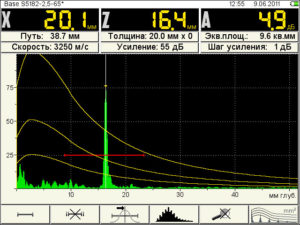

Режим ДЕФЕКТОСКОП. Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. Сигналы выводятся на экран в виде А-Скана.
В данном режиме прибор обладает функциями цифрового дефектоскопа, включая встроенные АРД-диаграммы, ВРЧ и DAC-кривые, цифровую многоуровневую систему АСД и программируемую форму зондирующего импульса.

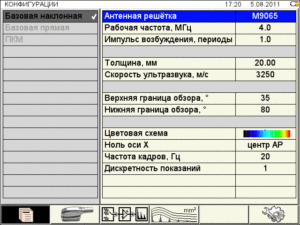

Функция Настройка. Используется для выбора и установки параметров и рабочей конфигурации. Можно создавать и сохранять рабочие конфигурации под различные объекты контроля, задавать имя объекта и технические параметры, а затем выбирать их из памяти прибора.
Программное обеспечение. Специализированное программное обеспечение INTROVIEW METAL поддерживает работу с сохраненными данными.
- Двухмерное изображение В-Сканов, опционально С- и D-Скан.
- Объемный строб для автоматического и ручного выделения дефектов.
- Управление яркостью и положением строба.
- Маска сварного шва.
- Автоматизированное создание отчета.
- Просмотр параметров, при которых произведен контроль.
- Документирование и архивирование данных.
- 3D-построение объекта, опционально, в разработке.
-
Особенности
- Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
- Простое и удобное меню основных настроек.
- Доступность работы с прибором специалистам любого уровня квалификации.
- Небольшие габаритные размеры и вес прибора — 950 г.
- Большой цветной антибликовый 5,7″ TFT-дисплей.
- Опционально прибор может быть доработан до режима СКАНЕР (С-СКАН) и укомплектован мобильным сканером MS150 TuScan.
- Мобильный сканер позволяет равномерно перемещать антенную решетку вдоль сварного шва для соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва.
- Полученные сканограммы (B, C, D-сканы) позволяют проводить комплексный анализ всего сварного соединения.
-
Комплектация

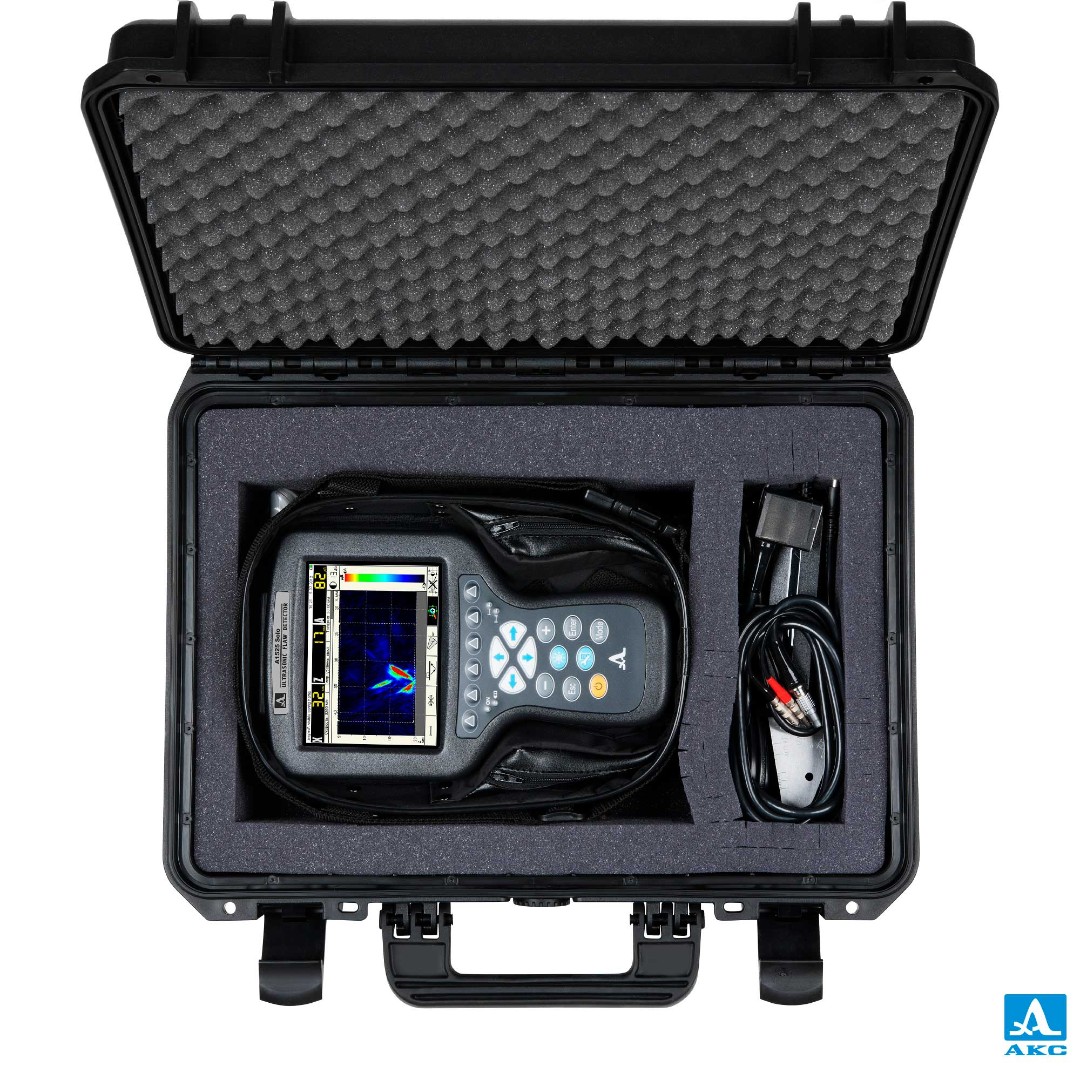

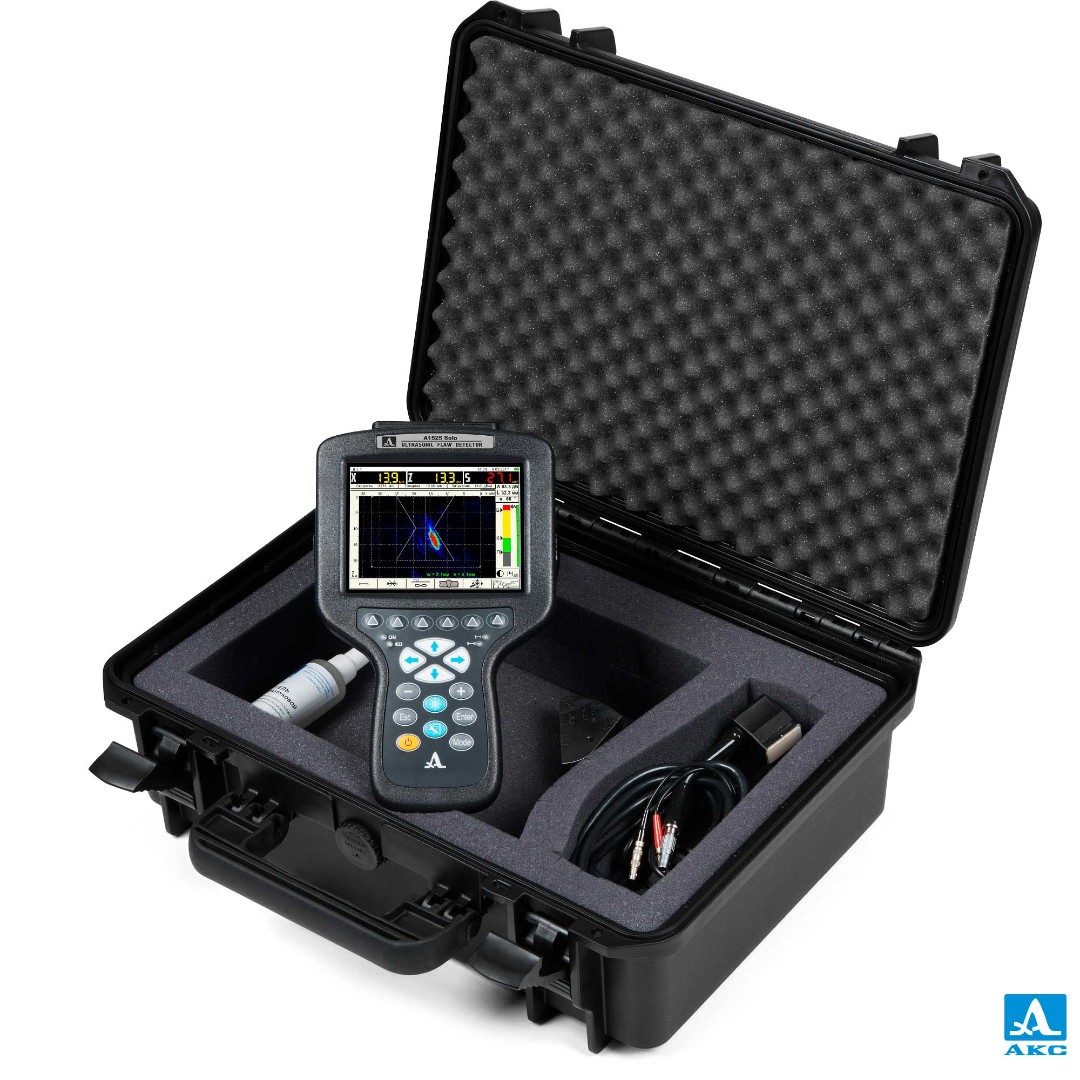

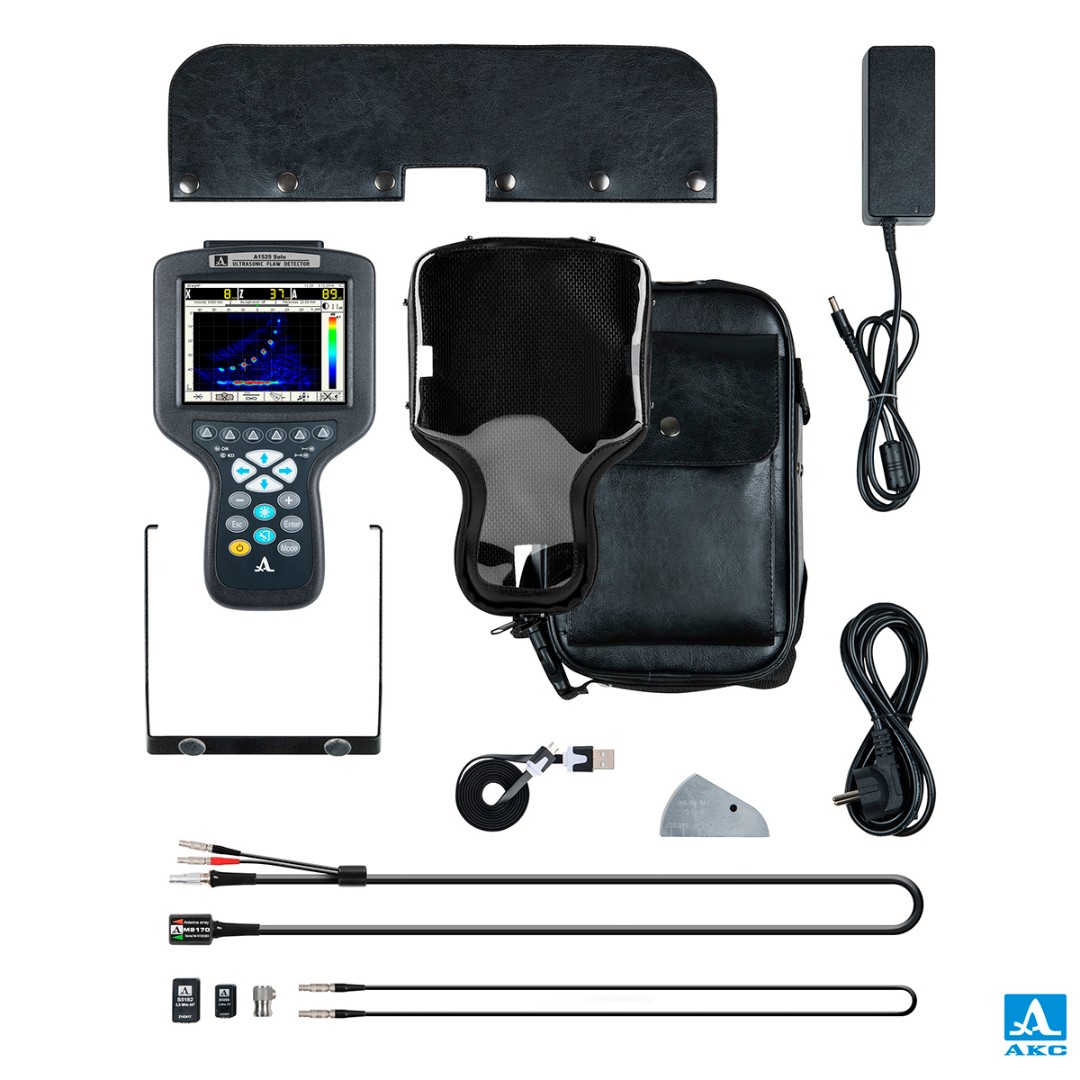

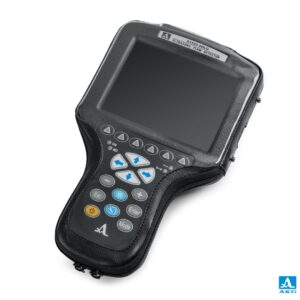

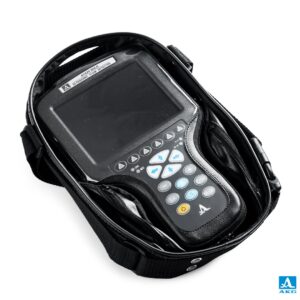

Наименование Код А1525 Solo — электронный блок ультразвукового дефектоскопа 1129 Антенная решетка M9170 4.0V60R26X10CS 1159 Кабель «АКС» LEMO-LEMO одинарный 1,2 м 1213 Преобразователь S3568 2.5A0D10CL 1462 Преобразователь S5182 2.5А65D12CS 1434 Преобразователь S5096 5.0А70D6CS 1443 Сетевой адаптер 65 Вт с кабелем Type C — Type C 1832 Кабель USB A — Type C 1234 Носитель с документацией и ПО 1512 Калибровочный образец V2/25 1314 Планшет D15 1626 Чехол D15 1625 Гель «АКС-гель» -35°C…+100°C, 0,1 кг 1915 Жесткий кейс М20 1615 -
