Стандартный образец предприятия «Трубный» (Настроечный образец)

Name: Стандартный образец предприятия «Трубный» (Настроечный образец)
SKU: 86627
Price: 14000 RUB
Availability: InStock

В наличии

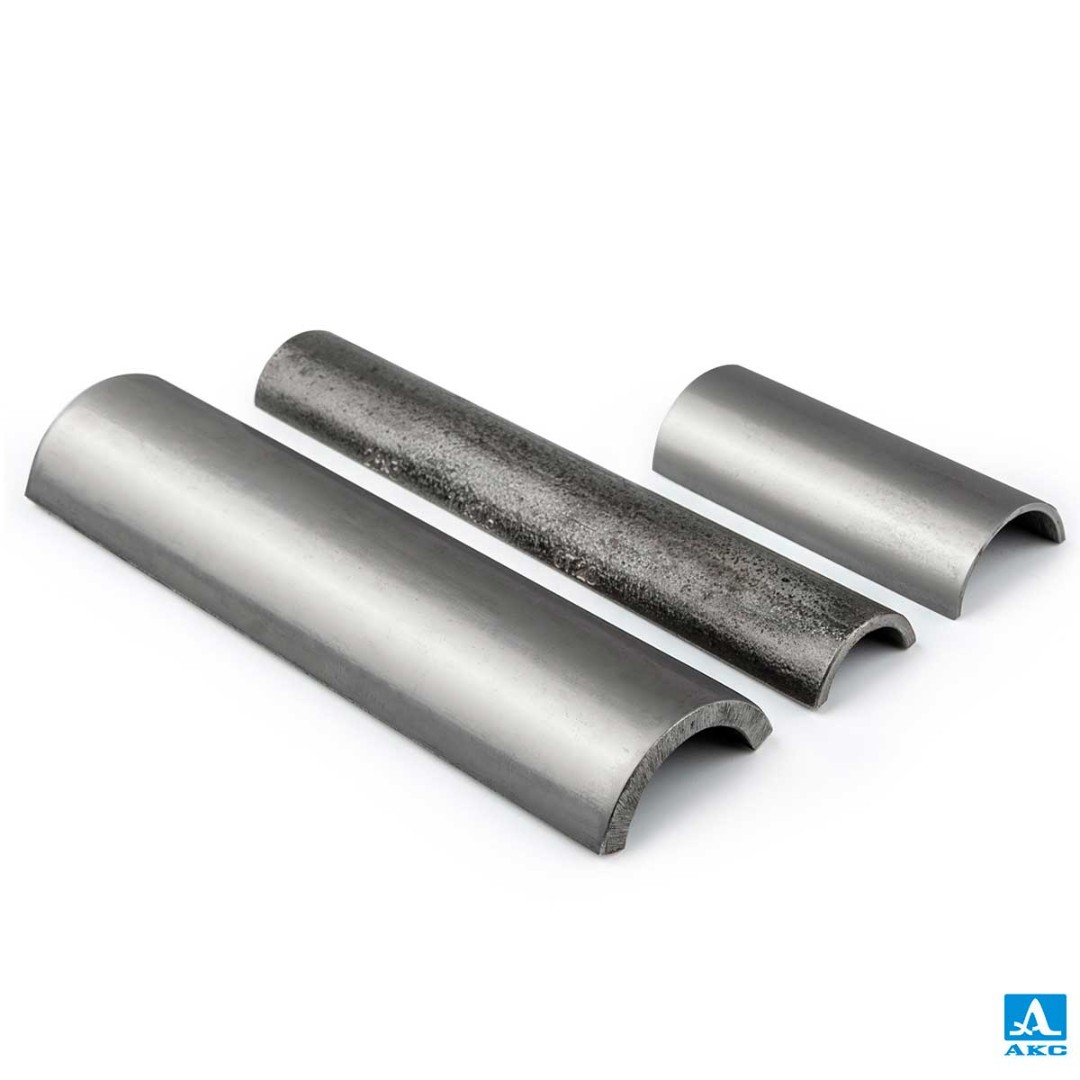

Трубный настроечный образец предназначен для настройки ультразвукового контроля сварных соединений труб и околошовной зоны.

Изготавливается с учетом типоразмеров реальных труб и требований нормативной документации; возможно изготовление из материала заказчика.

Задать вопрос
Поделиться

Технические характеристики

Материал	Ст.20
Угол между основанием и отражающей гранью	90 ± 2
Измеряемые параметры шероховатости	Не хуже Rz 40
Скорость ультразвука	5940 ± 2%
Скорость УЗ поперечной волны	3230 ± 2%
Точность измерения	±0.05

Описание

Трубные настроечные образцы (СОПы) с отражателями различного типа (часто «зарубка») применяются для настройки длительности развертки, глубиномера дефектоскопа и браковочной чувствительности (функция ВРЧ) ультразвукового контроля трубных сварных соединений и околошовной зоны основного металла при использовании наклонных с разными углами ввода преобразователей поперечной волны, имеющих притертую под размер контролируемой трубы рабочую поверхность.

Образцы изготавливаются в соответствии с требованиями нормативной документации, регулирующей порядок проведения УЗК в соответствующих областях промышленности, и выполняются из материалов с соблюдением типоразмеров труб, сопоставимых с реальными объектами контроля. При отсутствии в наличии необходимого материала, существует возможность изготовления образцов из материалов заказчика, сегменты которых необходимо предоставить силами заказчика.

Для заказа стандартных образцов необходимо указать их толщину, диаметр и область неразрушающего контроля (газовое или нефтяное хозяйство, строительство, подъемные механизмы, котлы, резервуары и т.д.) или наименование нормативного документа, относящегося к соответствующей области.
