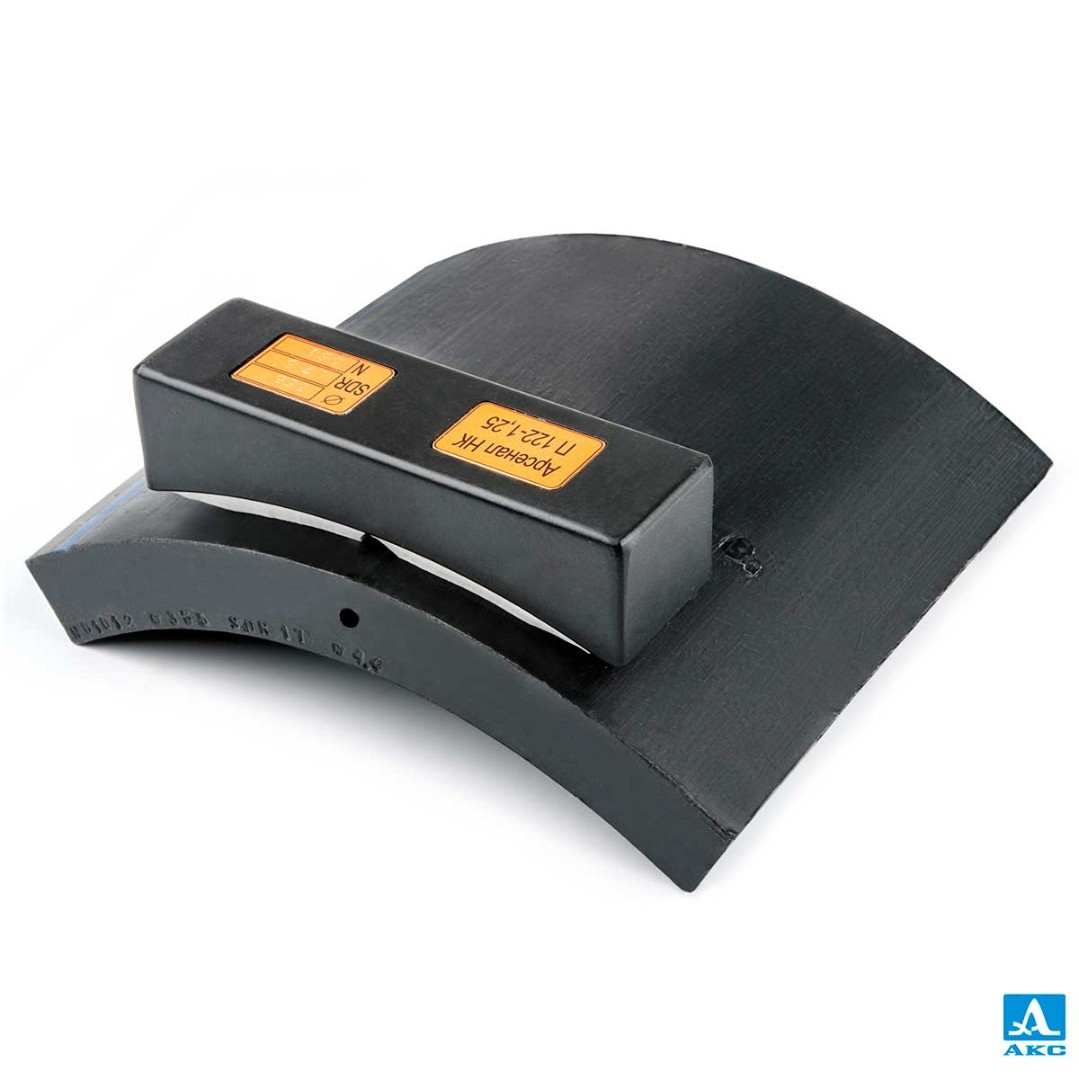

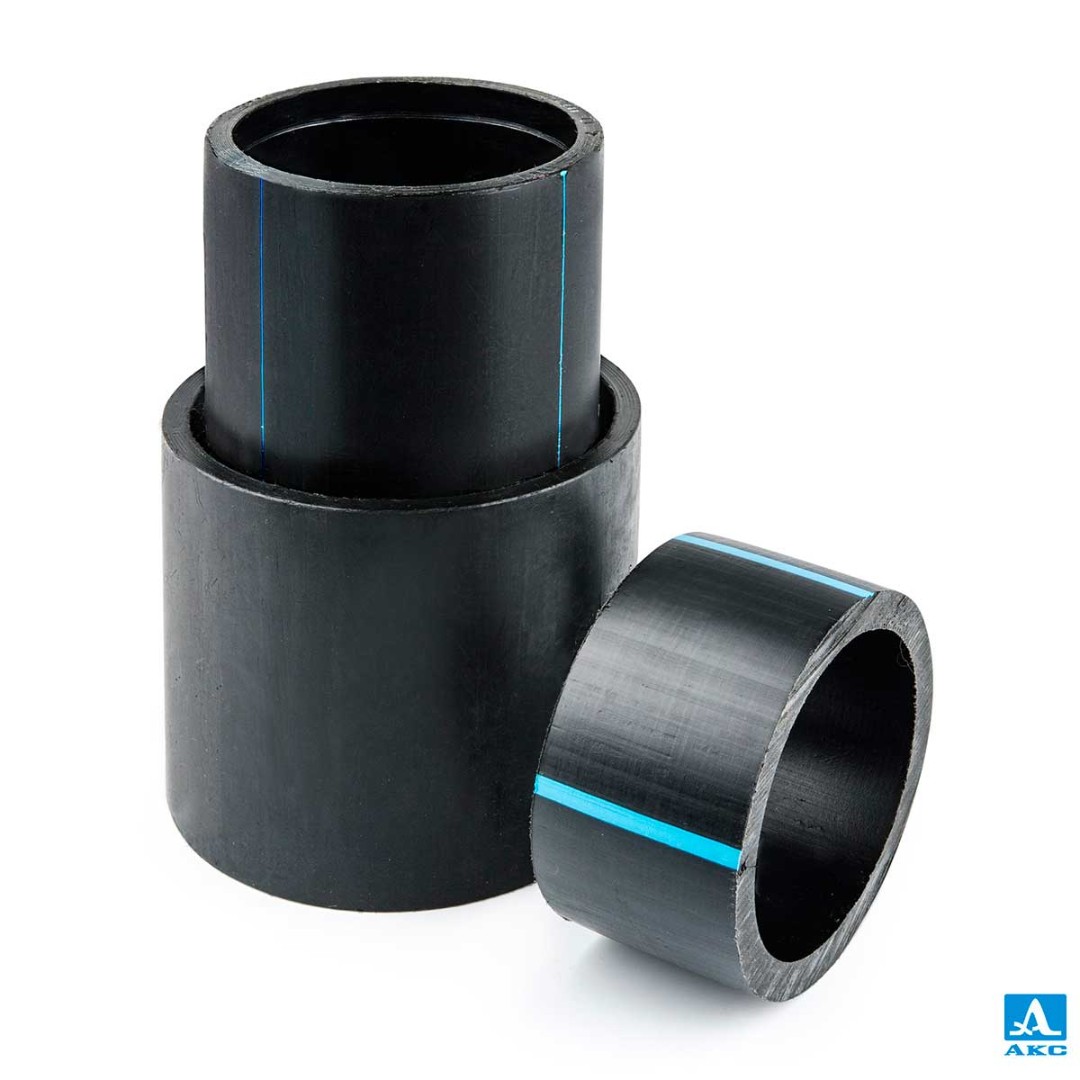

Стандартный образец предприятия «Трубный Полиэтилен» в комплекте с хордовым ПЭП

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Толщина	28.6 + 4.3
  Скорость ультразвука	2590 ± 2%
  Измеряемые параметры шероховатости	Не хуже Rz 40
  Угол между основанием и отражающей гранью	90 ± 2
  Материал	ПЭ-100
  Диаметр торцевого сверления с плоским дном, мм	4.7 ± 0.12
  D – наружный диаметр образца, мм	315.0 + 2.9

• Описание

  Настроечные образцы (СОПы) с отражателями типа «плоскодонное отверстие» в комплекте с хордовыми преобразователями применяются для настройки дефектоскопа и браковочной чувствительности при проведении ультразвукового контроля кольцевых сварных соединений при строительстве, реконструкции и ремонте полиэтиленовых газопроводов (ПЭ 80, ПЭ100) систем газораспределения и газопотребления.

  Комплект изготавливается в соответствии с требованиями нормативной документации, регулирующей порядок проведения УЗК. Настроечный образец должен иметь эталонный отражатель с плоским дном («плоскодонное отверстие»), диаметр которого в зависимости от типоразмера труб контролируемого соединения приведен в таблице:

  Типоразмер трубы, мм	SDR 7,4	SDR 9	—
  ⌀100 x 15,1	⌀160 x 21,9	⌀225 x 30,8	⌀180 x 20,0	—
  Диаметр эталонного отражателя, мм	2,2	3,2	4,6	3,3	—
  Типоразмер трубы, мм	SDR 11
  ⌀63 x 5,8	⌀75 x 6,8	⌀90 x 8,2	⌀110 x 10,0	⌀125 x 11,4
  Диаметр эталонного отражателя, мм	1,1	1,3	1,7	1,8	2,1
  Типоразмер трубы, мм	SDR 11
  ⌀140 x 12,7	⌀160 x 14,6	⌀180 x 16,4	⌀200 x 18,2	⌀225 x 20,5
  Диаметр эталонного отражателя, мм	2,3	2,6	3,0	3,3	3,4
  Типоразмер трубы, мм	SDR 11	SDR 17,6
  ⌀250x 22,7	⌀280 x 25,4	⌀315 x 28,6	⌀75 x 4,3	⌀90 x 5,1
  Диаметр эталонного отражателя, мм	3,7	4,2	4,7	1,0	1,2
  Типоразмер трубы, мм	SDR 17,6
  ⌀110x 6,3	⌀125 x 7,1	⌀140 x 8,0	⌀160 x 9,1	⌀180 x 10,3
  Диаметр эталонного отражателя, мм	1,4	1,6	1,8	2,1	2,4
  Типоразмер трубы, мм	SDR 17,6
  ⌀200x 11,4	⌀225 x 12,8	⌀250 x 14,2	⌀280 x 15,9	⌀315 x 17,9
  Диаметр эталонного отражателя, мм	2,6	2,9	3,3	3,6	4,1

  Для заказа комплекта необходимо указать толщину, диаметр или SDR трубы. При отсутствии в наличии необходимого SDR, необходимо предоставить сегменты требуемого типоразмера силами заказчика.
