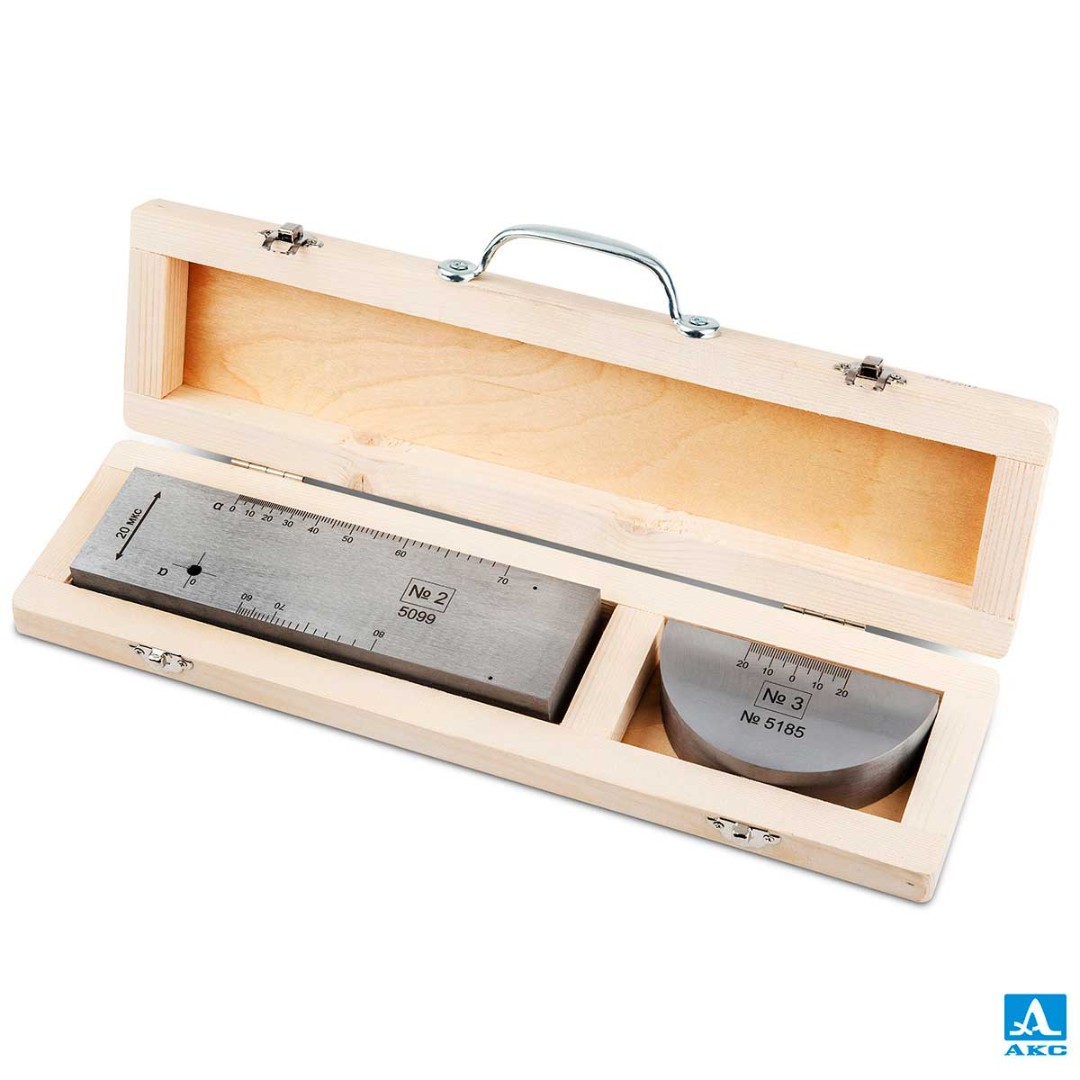

Комплект стандартных образцов (мер) СО-2 , СО-3
В наличии
Комплект стандартных образцов СО-2 и СО-3 предназначен для проверки и настройки ультразвуковых пьезоэлектрических преобразователей, применяемых с дефектоскопами.
Образцы изготовлены из стали 20; предусмотрена проверка преобразователей продольных и поперечных волн.
-
Технические характеристики
Назначение проверка и настройка параметров и чувствительности ультразвуковых пьезоэлектрических прямых и наклонных преобразователей продольной и поперечной волны, используемых в составе ультразвуковых дефектоскопов Диапазон допускаемых значений скорости распространения поперечной ультразвуковой волны, м/с (СО-3) от 3100 до 3400 Пределы допускаемой абсолютной погрешности скорости продольной и поперечной ультразвуковых волн, % ±0.2 Шероховатость рабочей поверхности Ra, мкм, не хуже 2.5 Материал Сталь 20 -
Описание
Предназначен для проверки и настройки параметров и чувствительности ультразвуковых пьезоэлектрических прямых и наклонных преобразователей продольной и поперечной волны, используемых в составе ультразвуковых дефектоскопов.
Режимы работы.

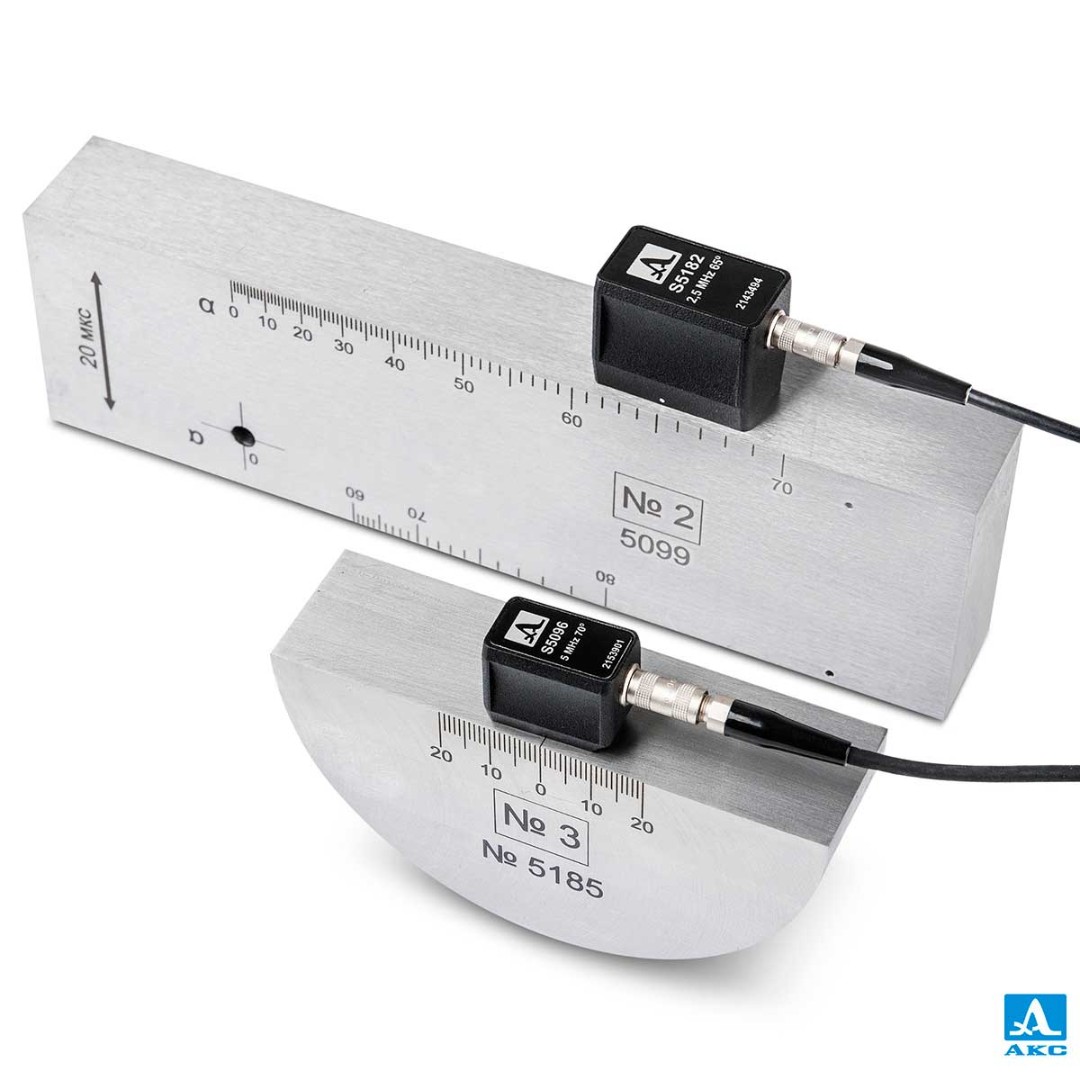

С помощью образца СО-2.
- проводят настройку глубиномера с прямыми УЗ преобразователями продольных волн;
- проводят измерение угла ввода наклонных УЗ преобразователей поперечных волн, путем перемещения ПЭП вдоль образца и фиксации его положения в момент отображения на экране дефектоскопа максимального сигнала от бокового отверстия диаметром 6 мм. Величина угла ввода считывается по отметке напротив точки выхода;
- проводят проверку мертвой зоны прямых и наклонных УЗ преобразователей продольных и поперечных волн.
С помощью образца СО-3.
- проводят настройку глубиномера с наклонными УЗ преобразователями поперечных волн;
- определяют точку выхода луча и стрелу у наклонных УЗ преобразователей поперечных волн, путем установки ПЭП над центральной риской и последующим перемещением вдоль образца, определяют положение соответствующее максимальному импульсу сигнала, отраженному от цилиндрической поверхности образца R55. Точка выхода расположена точно над центральной риской образца;
- определяют предельную чувствительность наклонных УЗ преобразователей поперечных волн на основе опорного сигнала, полученного от цилиндрической поверхности образца R55.
-
