MS150 TuScan — Мобильный сканер для механизированного УЗК

В наличии

470 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	± (0,01 *L+0,5) где L – измеренное расстояние (пройденный путь), мм
  Диапазон рабочих температур	от – 30 до +55
  Диаметр труб	121-152, 140-180, 178-245, 219-315, 314-426, 426-864, 57-64, 68-76, 81-92, 95-121
  Диапазон измерений расстояния, мм	от 0 до 5000 с шагом 0,5
  Число импульсов на оборот	4096
  Диаметр колеса, мм	40
  Разъем для подключения	MINI-CON PAN MT #20 CRIMP
  Относительная влажность воздуха при температуре +35 °С	95
  Средний срок службы, лет	3

• Описание

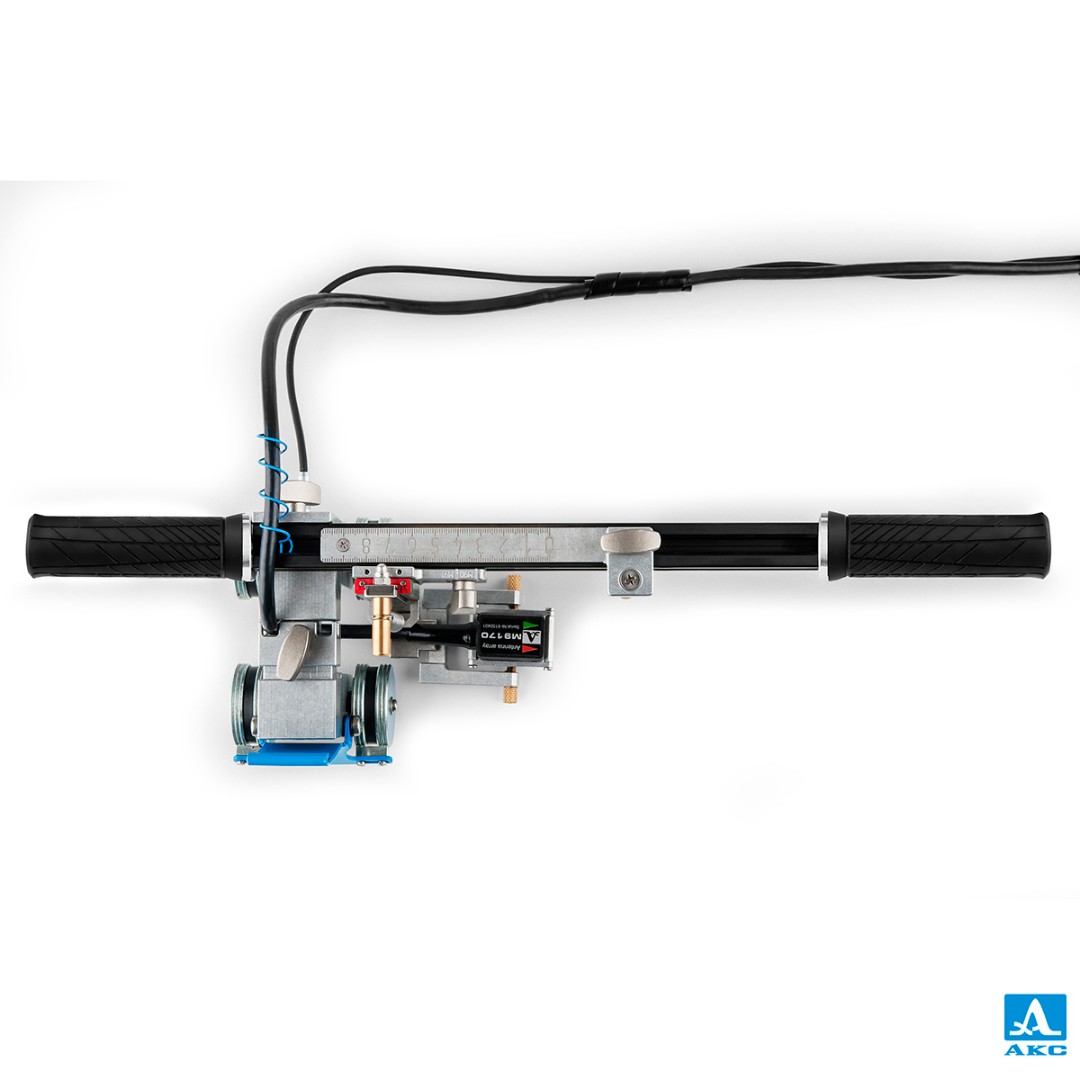

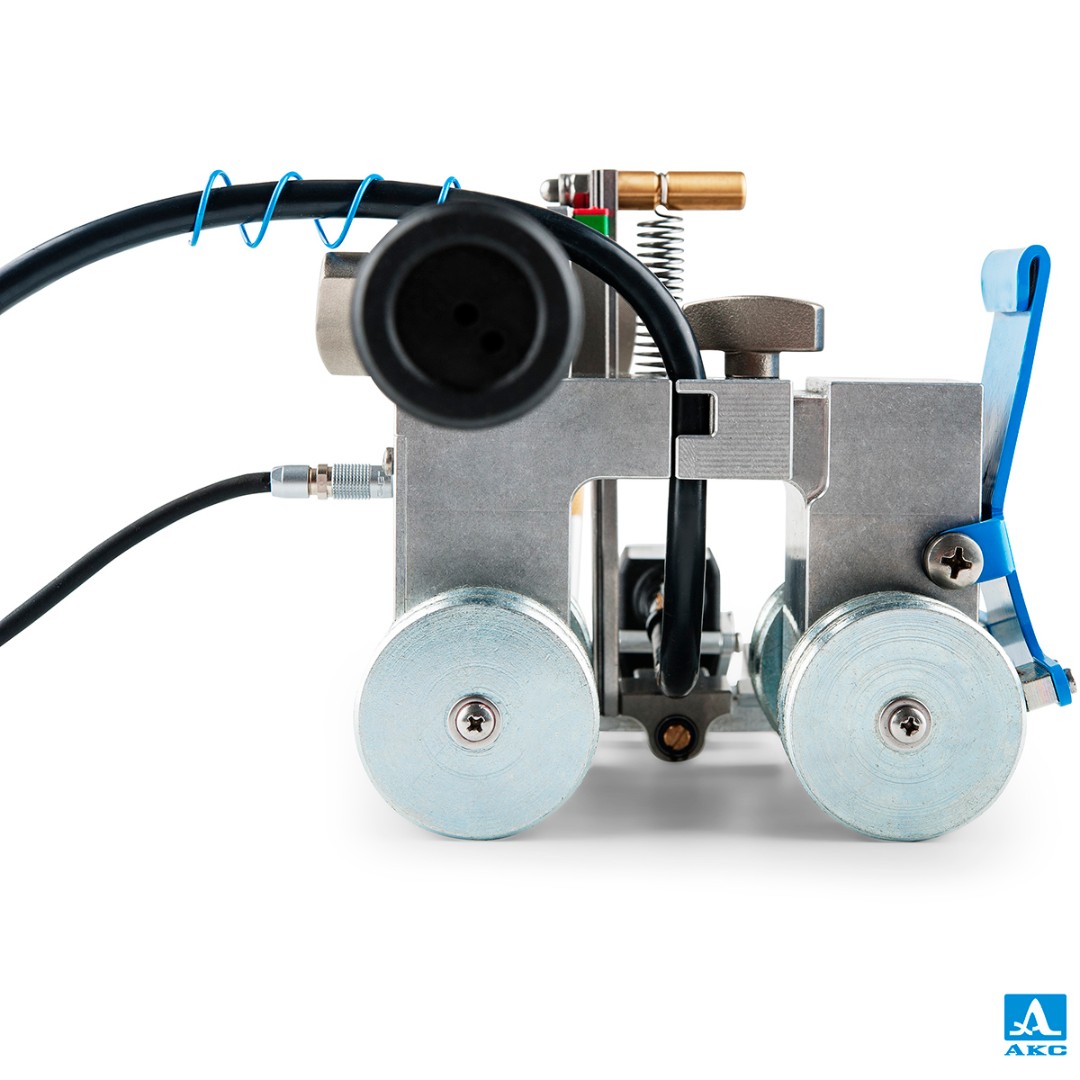

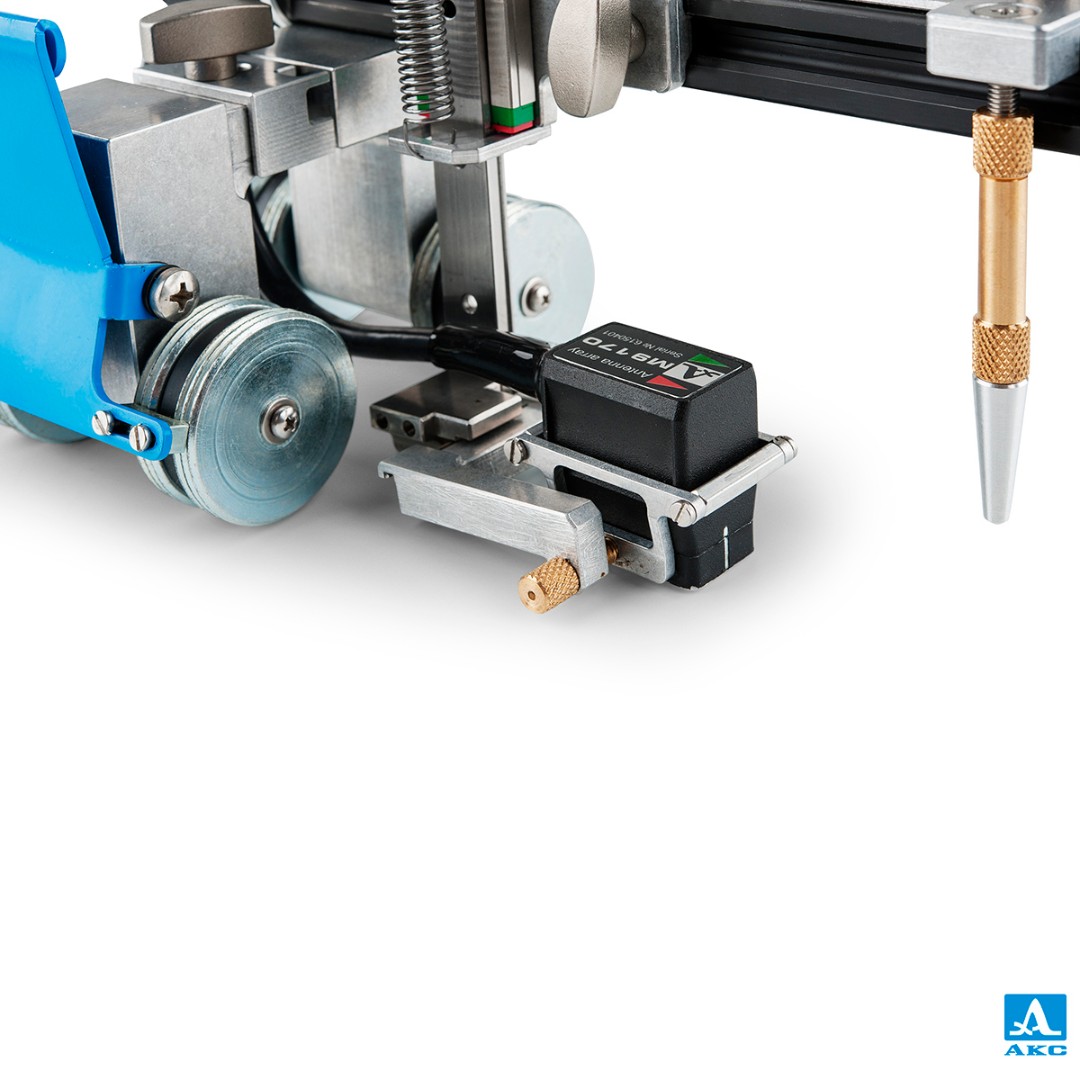

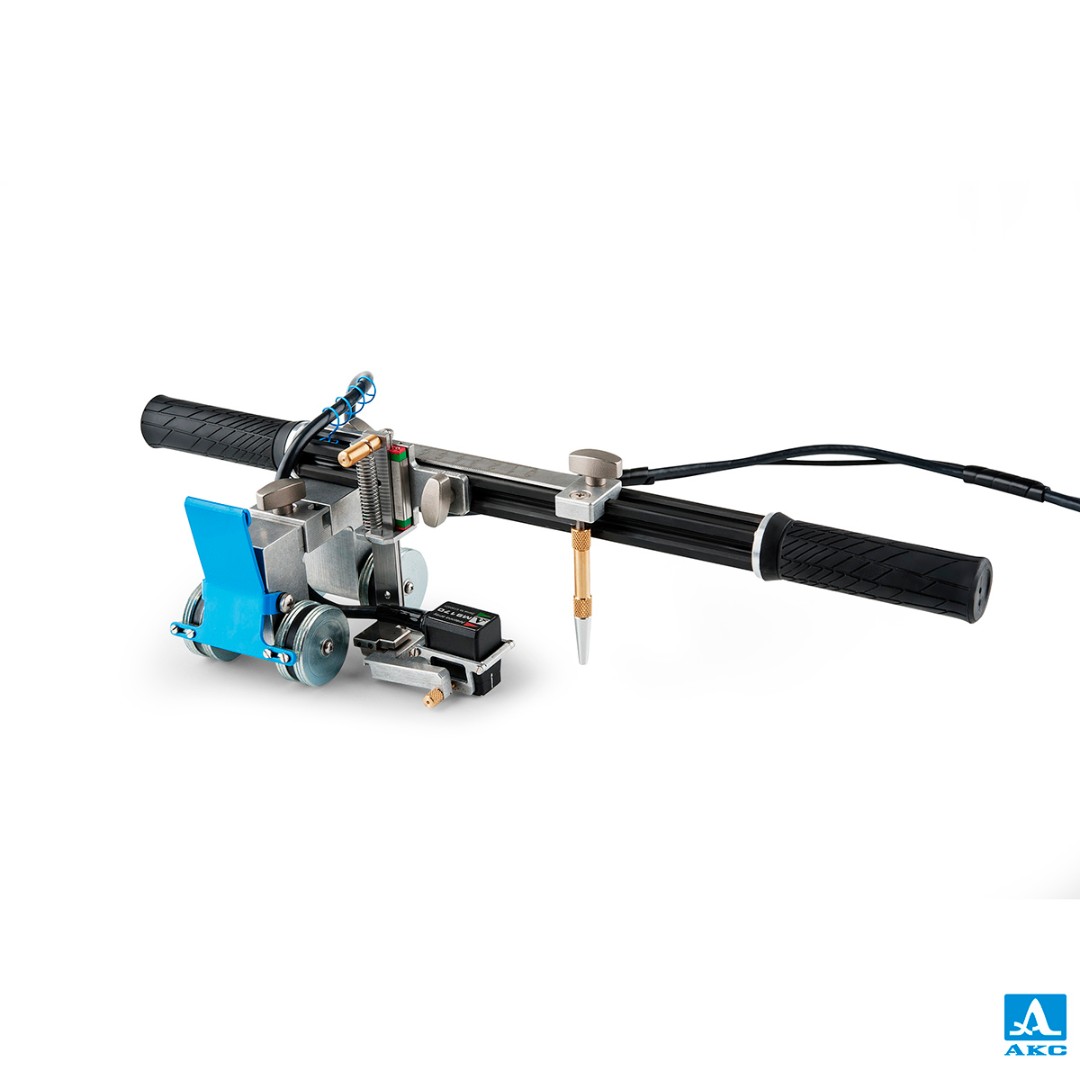

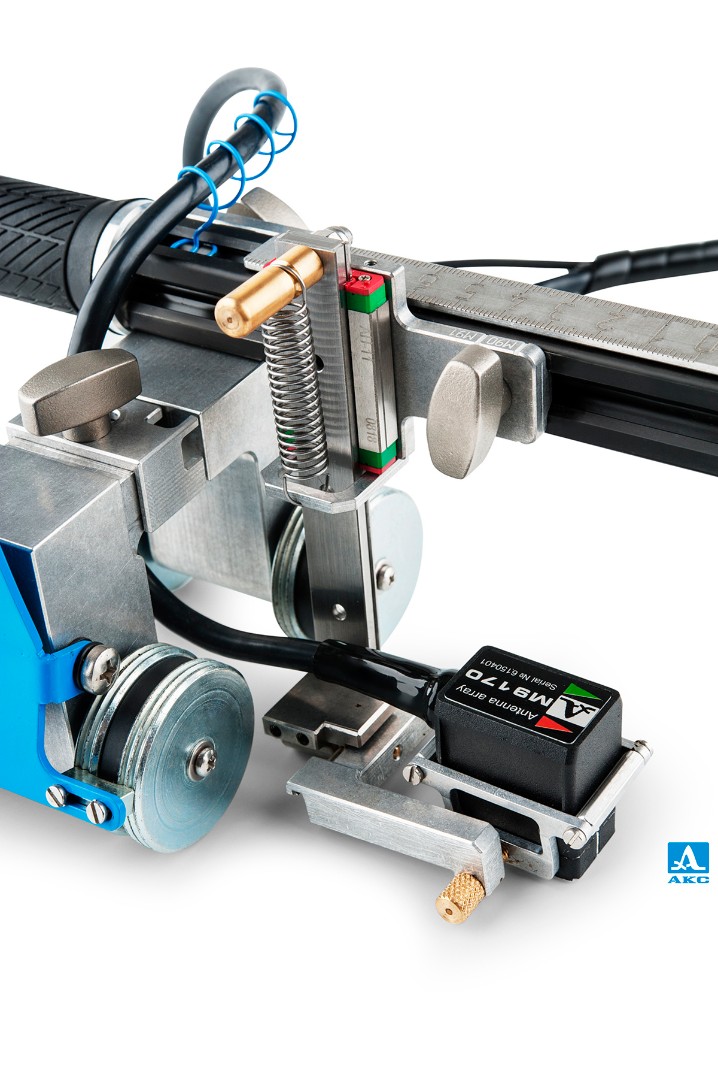

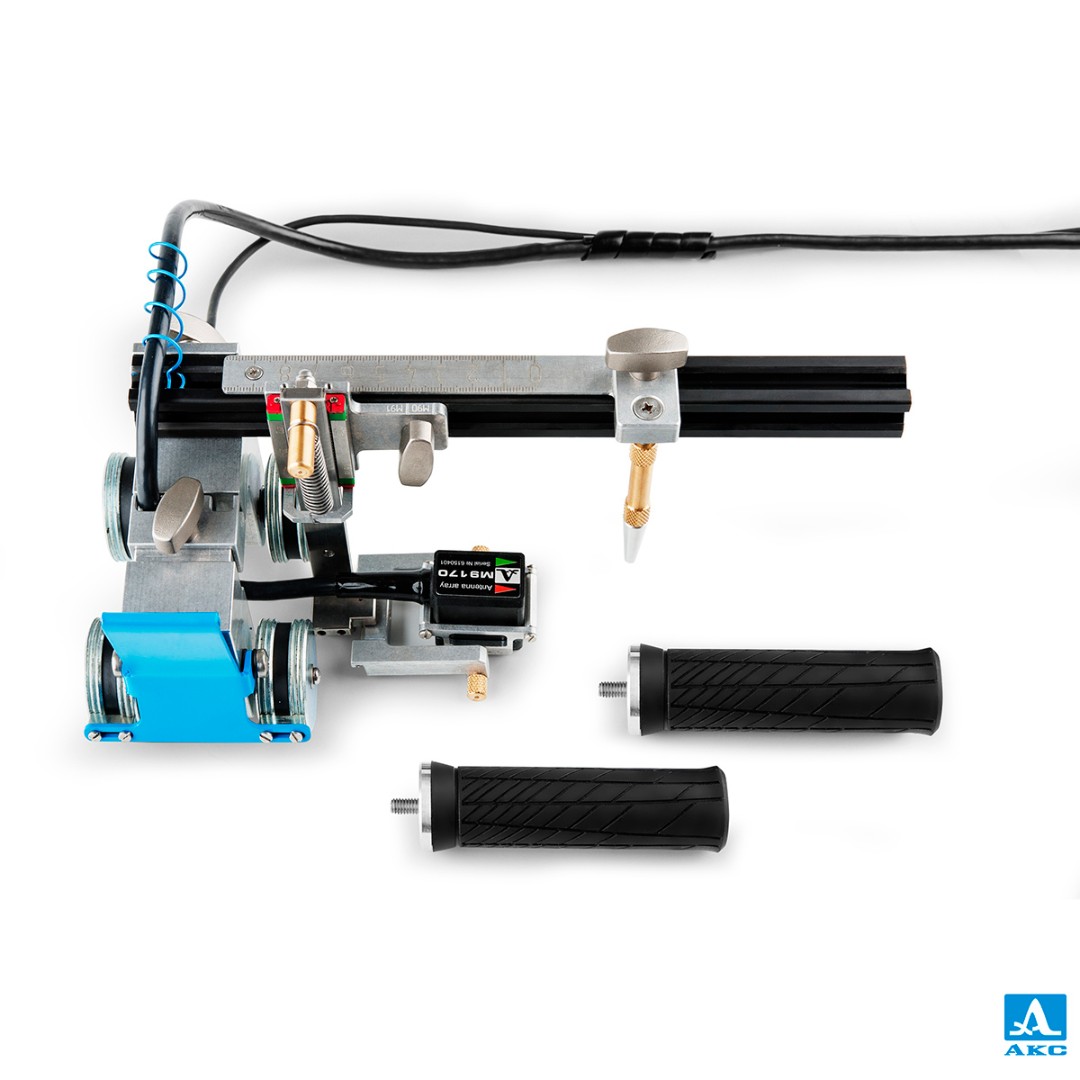

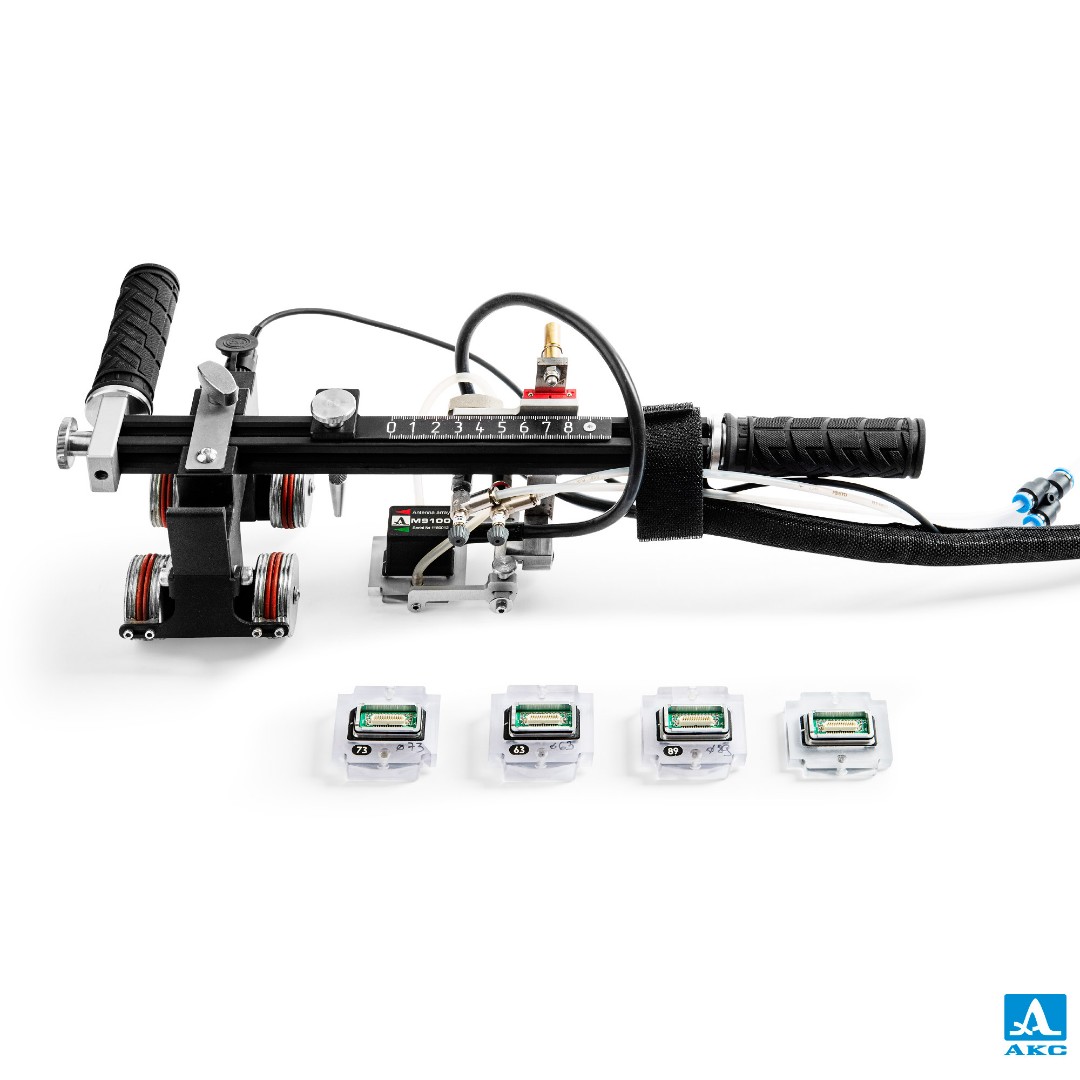

  MS150 TuScan — Мобильный сканер для механизированного УЗК.

  Использование антенных решеток (АР) в составе мобильного сканера позволяет равномерно перемещать АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D — Сканы) позволяют проводить комплексный анализ всего сварного соединения.

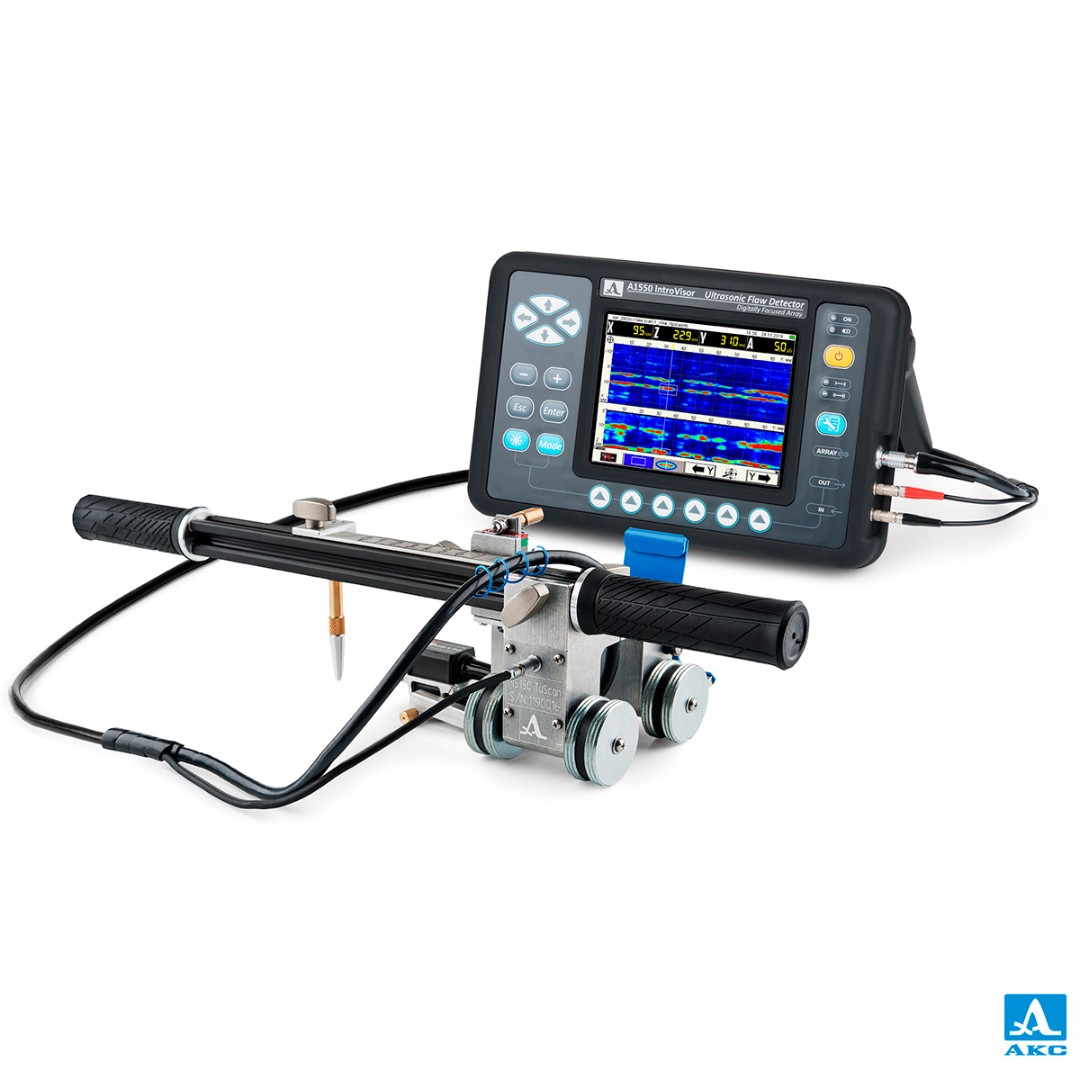

  С целью проведения механизированного контроля мобильный сканер MS150 TuScan с установленной АР необходимо соединить с электронным блоком ультразвукового дефектоскопа — томографа А1550 IntroVisor с помощью специализированного кабеля для последующей записи полученных координат дефектов.

  Опционально мобильный сканер MS150 TuScan может быть использован с ультразвуковым дефектоскопом — томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату.

• Документы

  • Руководство по эксплуатации
  • Рекламный буклет

• Видео

• Комплектация

  Наименование	Количество, шт.
  Сканер мобильный MS150 TuScan	1
  Кабель LEMO – MINI-CON PAN MT #20 CRIMP 6 м	1
  Коммутатор антенной решетки М9100 со встроенным кабелем 6 м	1
  Акустический модуль М9180 (4.0 MГц, наклонный, плоский)	1
  Сумка	1

  Опционально:

  1. Акустический модуль M9184 (7.5MГц, наклонный, плоский)
  2. Акустический модуль M9185 (4МГц, наклонный, плоский с увеличенной апертурой)
  3. Для контроля труб разных диаметров возможна притирка акустических модулей М9180 и M9184:

  Диаметр притирки, мм	Диапазон диаметров труб, мм
  63	57-64
  73	68-76
  89	81-92
  114	95-121
  141	121-152
  168	140-180
  219	178-245
  273	219-315
  356	314-426
  610	426-864

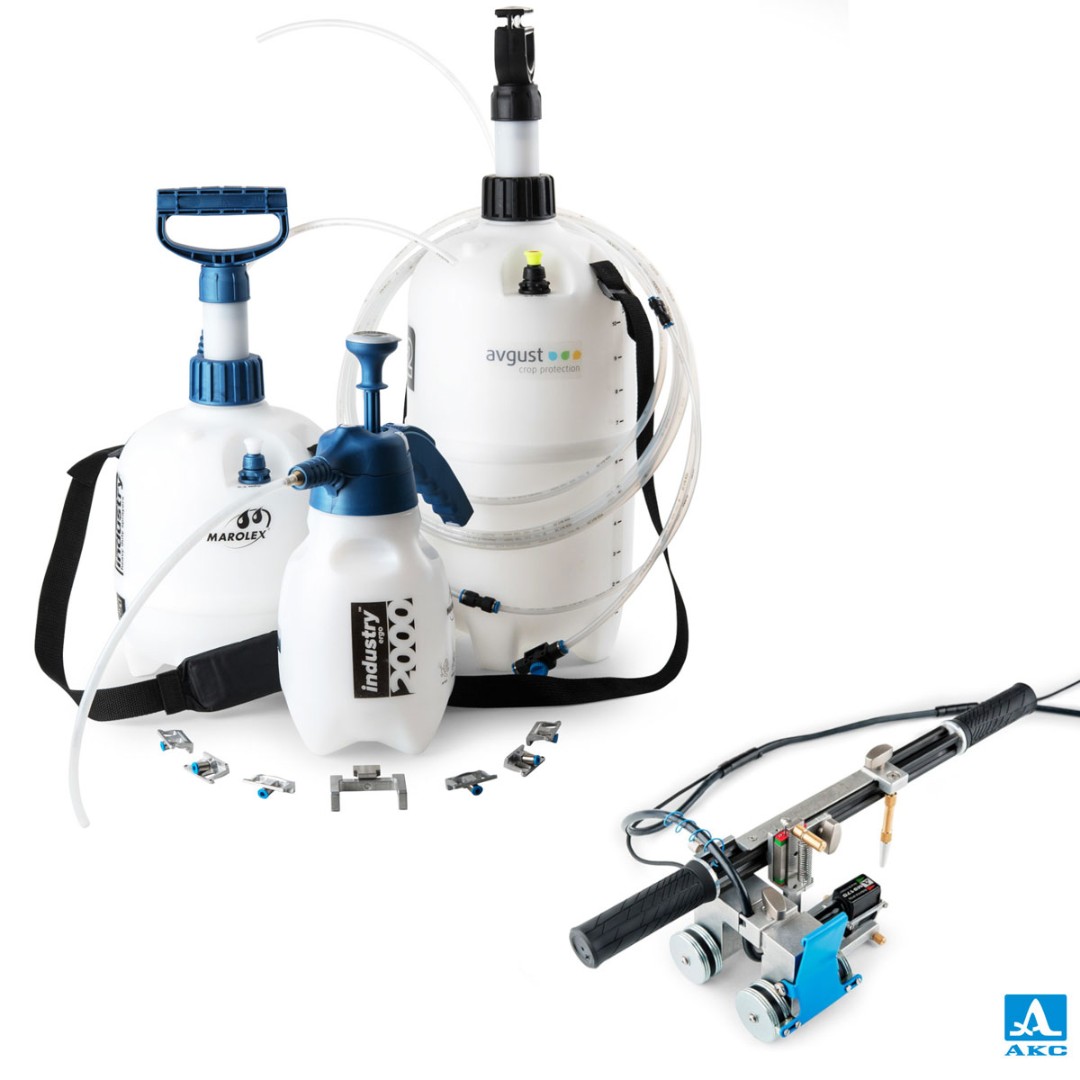

  Для механизированного контроля сварных швов с автоматической подачей жидкости:

  • Баллон для жидкости объемом 5, 9 и 12 литров.
  • Комплект трубок, соединительных переходов, регулятор, клапан.

• Дополнительно

  •

    Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

    По запросу
  •

    Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor

    По запросу

• Совместимость

  •

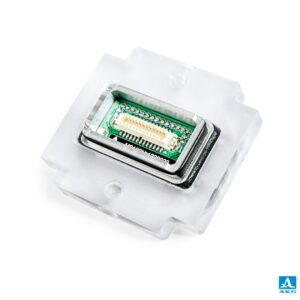

    Акустический модуль M9180

    43 000 ₽
  •

    Набор для автоматической подачи жидкости при проведении МУЗК

    По запросу
