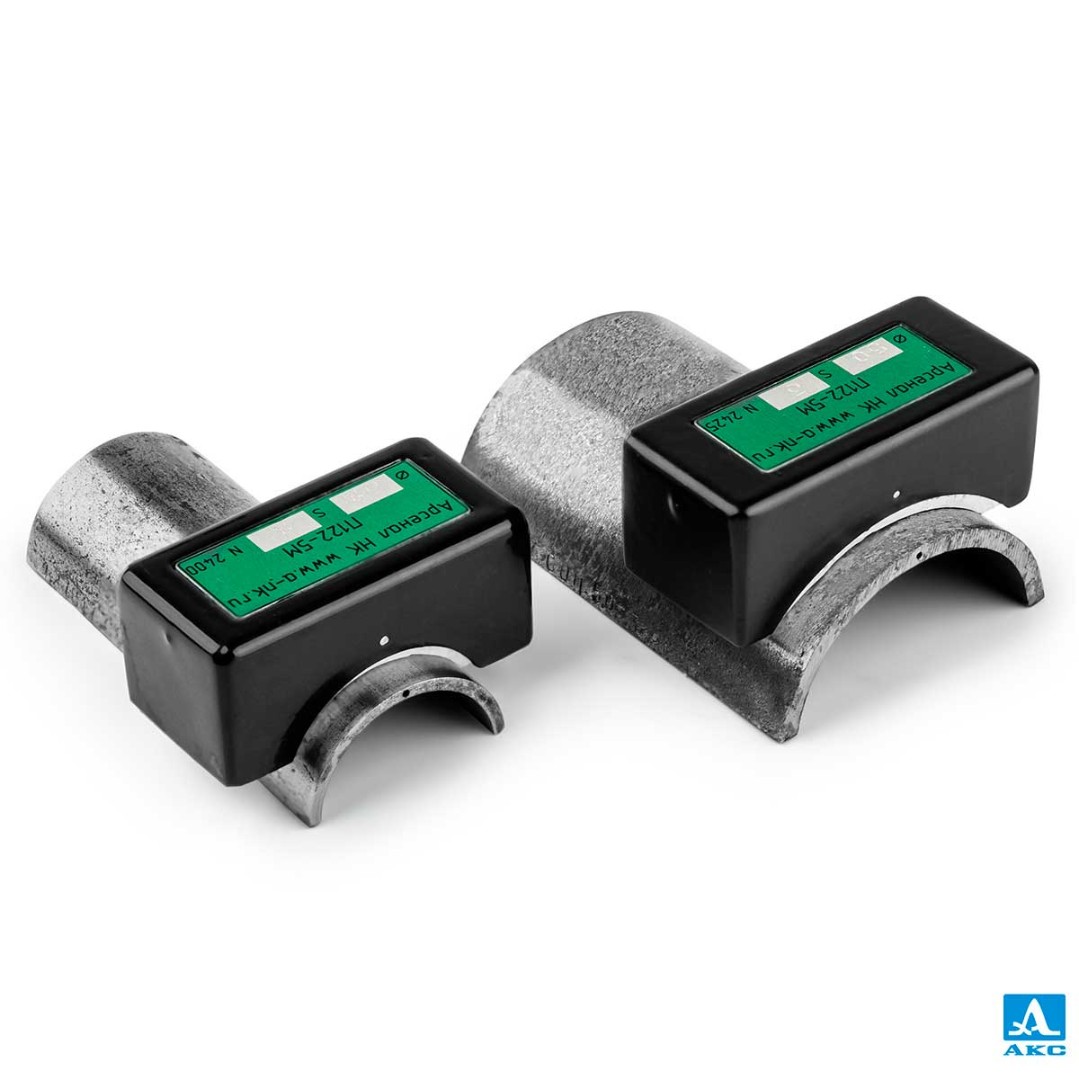

Стандартный образец предприятия «Трубный Металл» в комплекте с хордовым ПЭП

В наличии

Настроечный образец с отражателем типа «плоскодонное отверстие» и хордовым преобразователем предназначен для настройки дефектоскопа и браковочной чувствительности при ультразвуковом контроле кольцевых сварных соединений стальных газопроводов.

Базовая конфигурация образца имеет диаметр 50 мм, толщину 3,0 мм и отражатель диаметром 1,0 мм.

Задать вопрос
Поделиться

Технические характеристики

Толщина	3,0 ± 10%, От 2,0 до 4,0, Свыше 4,0 до 6,0, Свыше 6,0 до 9,0
Скорость ультразвука	5 940 ± 2%
Скорость УЗ поперечной волны	3 230 ± 2%
Измеряемые параметры шероховатости	Не хуже Rz 40
Угол между основанием и отражающей гранью	90 ± 2º
Материал	Сталь 20
Диаметр эталонного отражателя, мм	1,0, 1,2, 1,5
Диаметр торцевого сверления с плоским дном, мм	1,0 ± 0,12
D – наружный диаметр образца, мм	50 ± 10%

Описание

Настроечные образцы (СОПы) с отражателями типа «плоскодонное отверстие» в комплекте с хордовыми преобразователями применяются для настройки дефектоскопа и браковочной чувствительности при проведении ультразвукового контроля кольцевых сварных соединений при строительстве, реконструкции и ремонте стальных газопроводов систем газораспределения и газопотребления.

Комплект изготавливается в соответствии с требованиями нормативной документации, регулирующей порядок проведения УЗК. Настроечный образец должен иметь эталонный отражатель в виде торцевого сверления с плоским дном.
