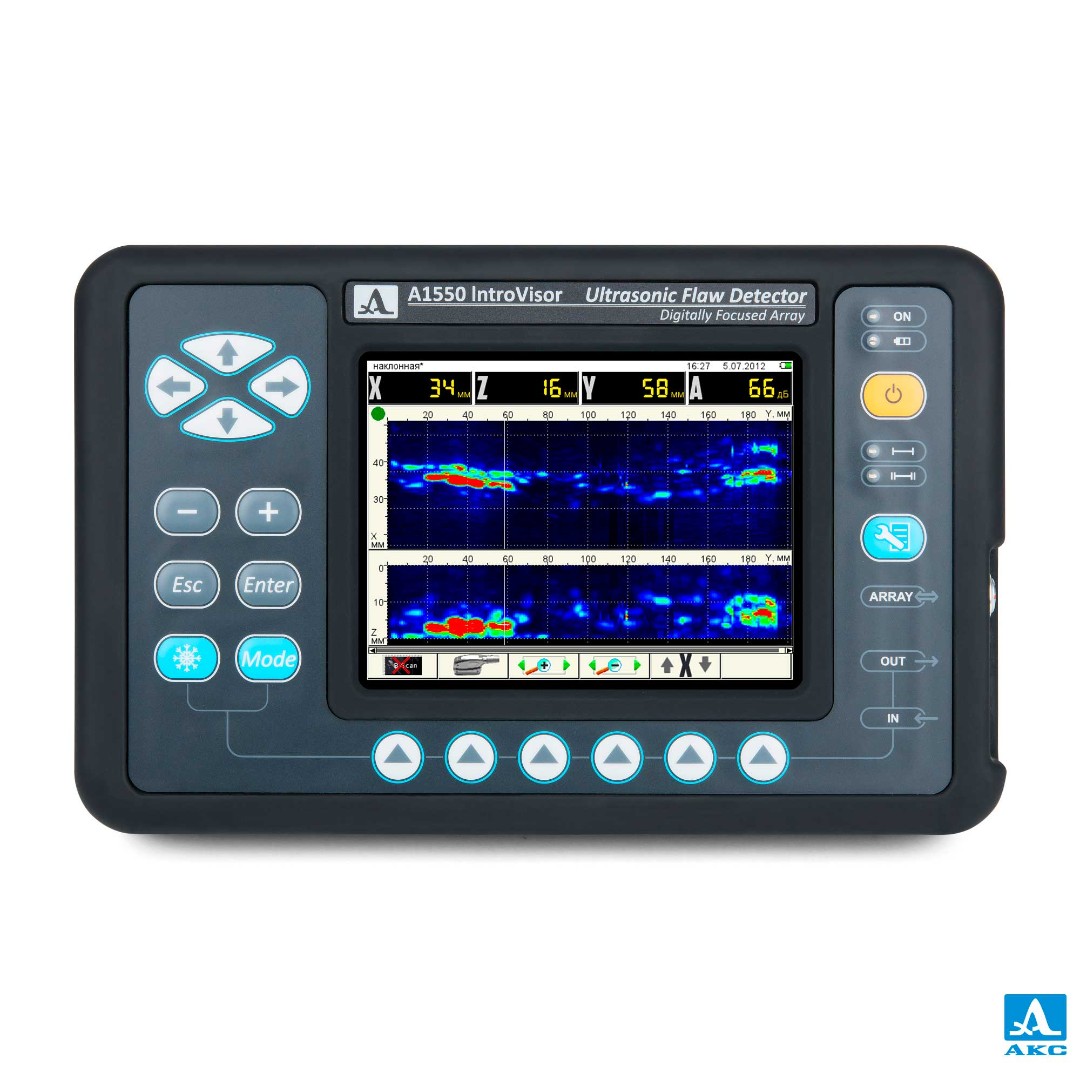

Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
В наличии
Портативный ультразвуковой дефектоскоп-томограф для контроля металлов и пластмасс с визуализацией внутренней структуры объекта в реальном времени.
Прибор поддерживает цифровую фокусировку антенной решётки, томографическую обработку данных и работу в режимах томографа, сканера и классического дефектоскопа.
Оснащён цветным дисплеем, литиевым аккумулятором с временем непрерывной работы не менее 8,5 ч и памятью для записи томограмм и эхосигналов.
-
Технические характеристики
Диапазон частот 1 – 10 МГц, 4 Скорость ультразвука 1 000 – 15 000 м/с Питание литиевый аккумулятор Напряжение, В 11.1 Время непрерывной работы 8.5 Диапазон рабочих температур от -30 до +55ºC Количество элементов антенной решетки 16 Скорость сканирования до 50 мм/с Размер томограммы 256 x 160 точек Шаг реконструкции томограммы 0,1 – 2,0 мм Диапазон перестройки усиления приемника 0 – 100 дБ Тип дисплея (разрешение) TFT (640 x 480) Частота смены изображения 25 кадров в секунду -
Описание
Универсальный портативный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени.

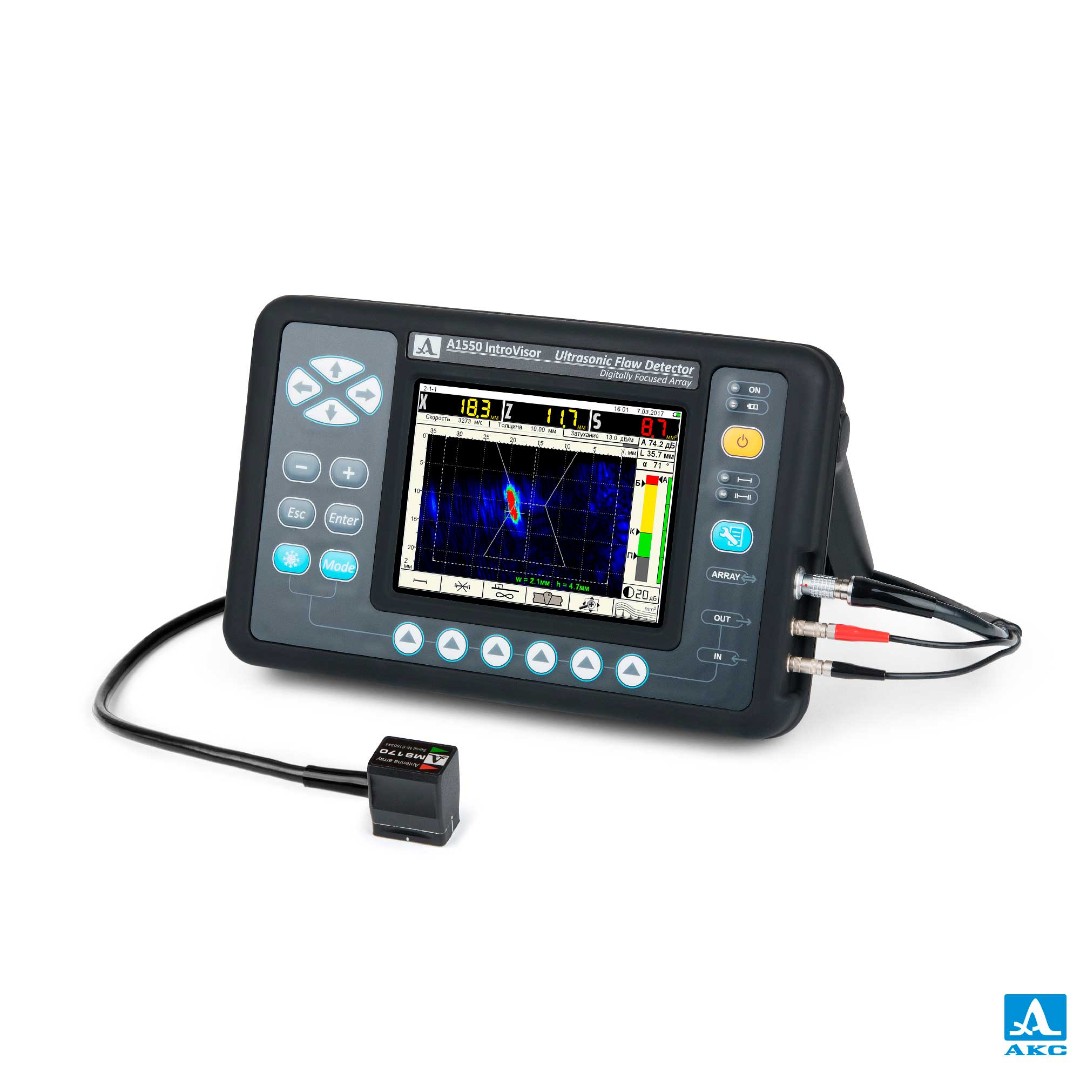

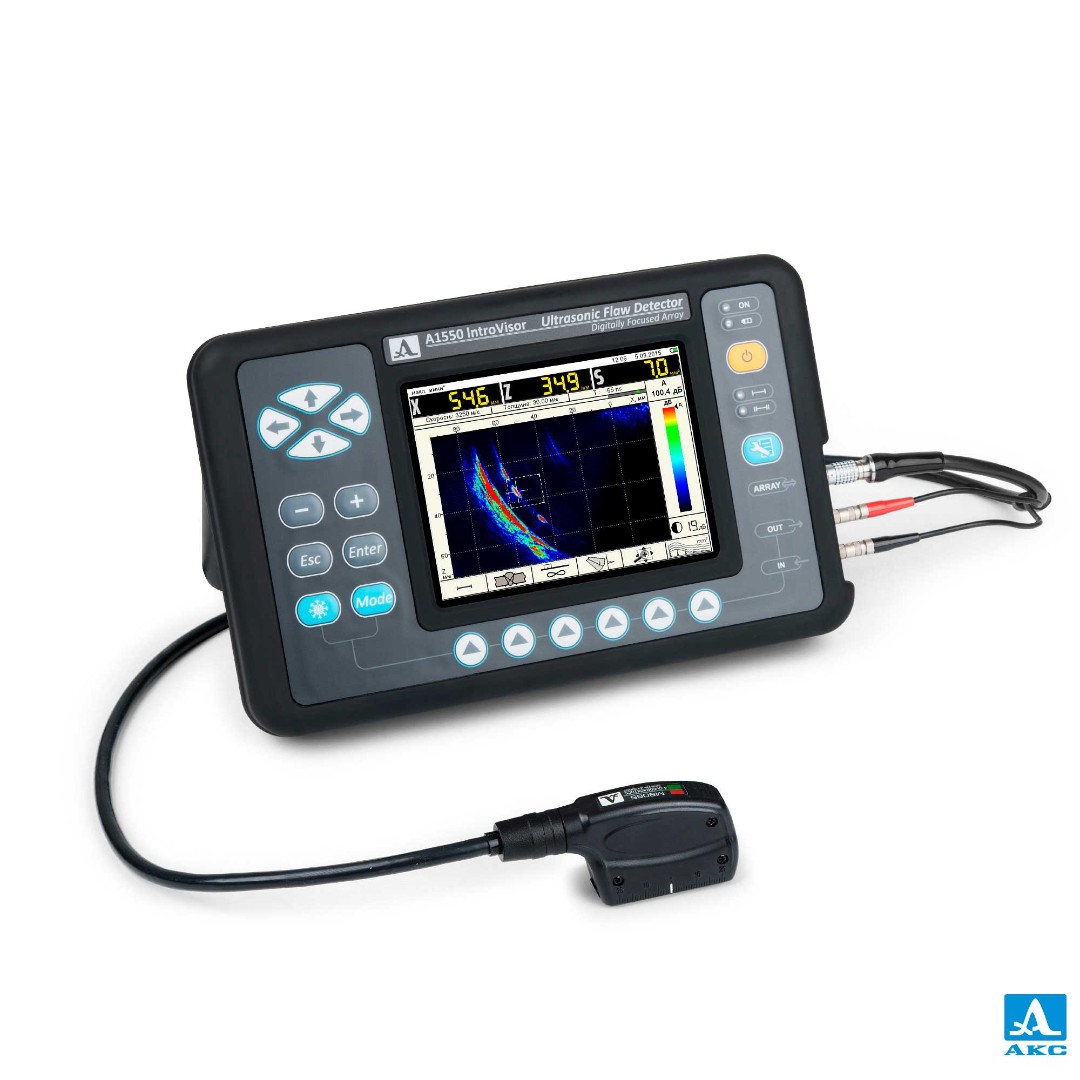

А1550 IntroVisor — универсальный портативный ультразвуковой дефектоскоп-томограф с цифровой фокусировкой антенной решётки и томографической обработкой данных для контроля металлов и пластмасс.
Прибор предназначен для поиска дефектов в металлах и пластмассах. Визуализация внутренней структуры объекта контроля в виде изображения сечения упрощает интерпретацию полученной информации.
Типы антенных решёток для работы с дефектоскопом-томографом.

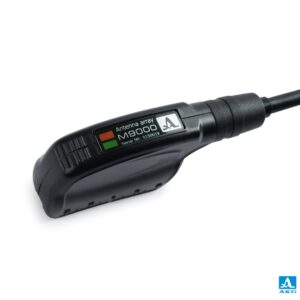

С дефектоскопом-томографом А1550 IntroVisor используются антенные решётки, ориентированные на различные области применения:
- М9060 4.0V0R40X10CL — 16-элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций.
- М9065 4.0V60R40X10CS — 16-элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов.
- Антенная решётка M9170 4.0V60R26X10CS — 16-элементная АР поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Акустическая апертура — 26×10 мм.

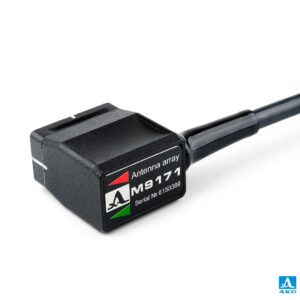

- Антенная решётка M9171 4.0V0R26X10CL — 16-элементная АР продольных волн с центральной частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Акустическая апертура — 26×10 мм.
Конструкция антенных решёток допускает замену акустического модуля по мере истирания рабочей поверхности. Пользователь может самостоятельно заменить изношенный акустический модуль АР. Сменный акустический модуль можно притереть под различные диаметры труб.
Отличительные особенности АР.
- Использование поперечных волн для контроля сварных швов и продольных волн для контроля основного тела металла.
- Габаритные размеры антенных решёток соизмеримы с традиционными преобразователями.
- Самостоятельная замена акустического модуля АР.
- Оперативное переключение между типами АР.

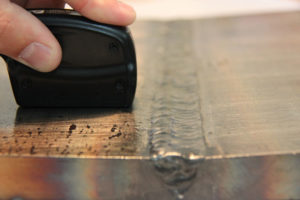

- Перемещение АР вдоль линии сварного шва без поперечного сканирования.

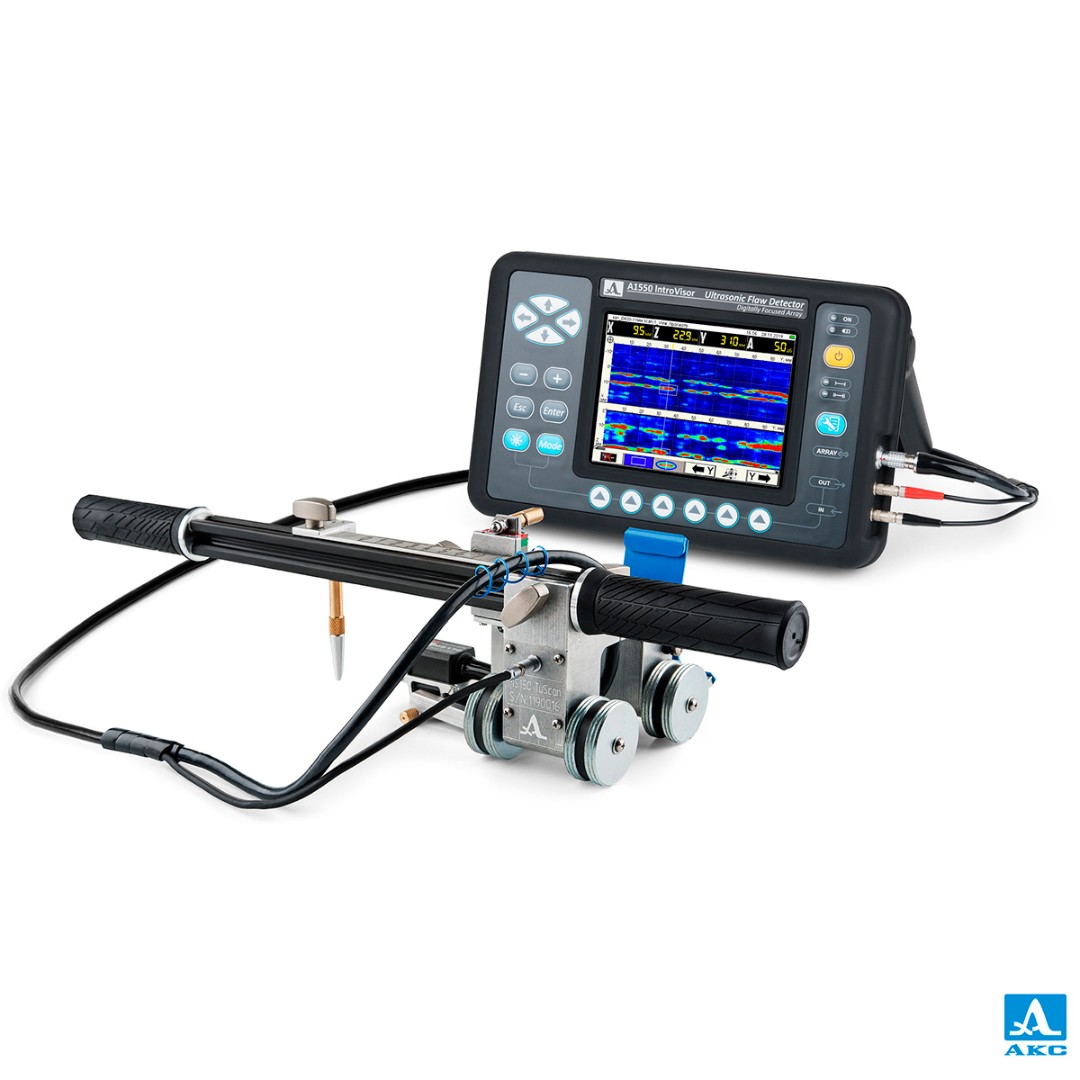

- Возможность использования АР с мобильным сканером MS150 TuScan, поставляемым опционально.
Режимы визуализации.
А1550 реализует пять режимов визуализации образов несплошностей, выбираемых в зависимости от задач контроля и специфики объекта.
Номер режима Объект контроля Отражатель Озвучивание Назначение 1 полупространство точечный прямое Для изделий сложной формы без определённой толщины или с грубой донной поверхностью 2 плита, 10 < d ≤ 100 мм точечный прямое и отражённое Для плоскопараллельных изделий с известной толщиной 3 пластина, d < 10 мм точечный отражённое Для изделий малой толщины и контроля дефектов вблизи поверхности 4 плита или пластина, d < 100 мм плоскостный прямое и отражённое Для определения вертикально-ориентированных дефектов 5 плита или пластина, d < 100 мм объёмный прямое и отражённое Универсальный режим для плоскопараллельных изделий и всех типов несплошностей Дополнительные возможности.
- Функция А-СКАН в режиме ТОМОГРАФ.
- Измерение уровня сигналов и определение координат отражателей в каждой точке томограммы.
- Установка масштаба и положения области визуализации относительно антенной решётки.
- Настраиваемые двумерные стробоскопы для автоматического определения координат дефектов.
- Управление контрастностью томограммы и выбор цветояркостной шкалы.
- Формирование, сохранение и выбор конфигураций настроек прибора.
- Запись томограмм и эхосигналов в память и их просмотр.
- Полуавтоматическая настройка чувствительности по стандартным образцам.
- Двумерная система пространственной регулировки чувствительности.
- Контроль по трёхуровневой системе оценки величины отражателя «поиск-контроль-брак».
- Сканирование вдоль линии сварного шва антенной решёткой с датчиком пути, поставляемым опционально, с получением С- и D-сканов.
Режимы работы. А1550 IntroVisor имеет два основных режима работы и функцию настройки конфигурации параметров контроля.

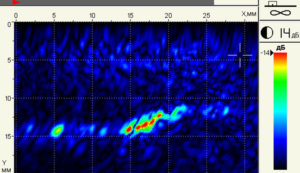

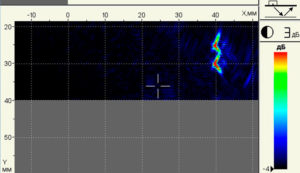

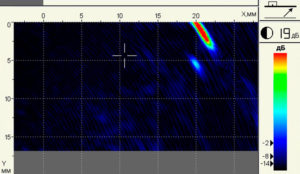

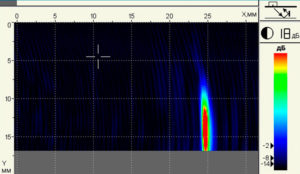

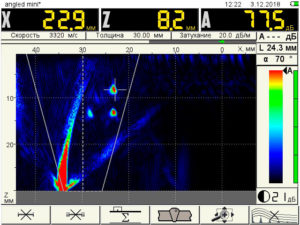

Режим ТОМОГРАФ. Обеспечивает работу с АР и формирование томограмм в реальном масштабе времени. На экран выводятся томограмма В-скана, стробы, курсоры и цифровые индикаторы. После обнаружения дефектов можно оценивать их реальные или эквивалентные размеры.
Режим СКАНЕР. Обеспечивает работу с АР и датчиком пути при сканировании вдоль линии сварного шва. На экран выводятся томограммы C- и D-типа в реальном масштабе времени.
Режим ДЕФЕКТОСКОП. Обеспечивает работу прибора как классического дефектоскопа с наклонными и прямыми преобразователями, с выводом сигналов в виде А-скана.
Функция НАСТРОЙКА. Используется для выбора и установки параметров рабочей конфигурации, а также создания и сохранения конфигураций под различные объекты контроля.
Программное обеспечение. Специализированное программное обеспечение INTROVIEW METAL предназначено для работы с сохранёнными данными.
- Двухмерное изображение В-, С-, D-сканов.
- Объёмный строб для автоматического и ручного выделения дефектов.
- Управление яркостью и положением строба.
- Маска сварного шва.
- Автоматизированное создание отчёта.
- Просмотр параметров проведённого контроля.
- Документирование и архивирование данных.
- 3D-построение объекта находится в разработке.
-
Особенности
Преимущества томографии.
Быстрота и эффективность.
- Поиск дефектов в сварных швах, изделиях из металлов, пластмасс и композитов с документированием результатов.
- Визуализация внутренней структуры объекта контроля в режиме реального времени с частотой смены изображения 25 кадров в секунду.
- Контроль вдоль линии сварного шва без поперечного сканирования.
- Скорость сканирования вдоль сварного соединения до 50 мм/с.
Простота интерпретации данных.
- В-томограмма сo шкалами расстояния и глубины.
- Регулировка масштаба изображения от обзора 250 мм до 5 мм на весь экран.
- Автоматические и ручные измерения уровней сигналов, координат и размеров дефектов.
- Измерение расстояний между образами несплошностей по экрану.
Высокая достоверность контроля.
- Цифровая фокусировка антенной решётки с получением томограмм, сфокусированных в каждую точку сечения.
- Чувствительность к различным типам несплошностей.
- Отображение образов вертикально-ориентированных дефектов.
Простота настройки и использования.
- Меню основных настроек для выбора параметров рабочей конфигурации.
- Интерфейс с клавишами быстрого доступа.
- Переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП.
- Сменные акустические модули антенных решёток.
Универсальность и портативность.
- Работа в режиме томографа В-СКАН и классического дефектоскопа А-СКАН.
- Сканирование вдоль линии сварного шва в режиме С-СКАН с записью результатов в память прибора.
- Вес прибора 1,8 кг.
- Литиевый аккумулятор на 8 часов работы.
- Цветной дисплей для отображения сечения и результатов измерений.

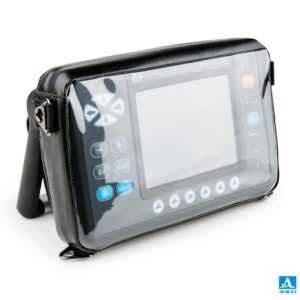

- Защитный чехол и комплект ремней «hands free».
- Работоспособность при температурах от −30° до +55 °С.
- Энергонезависимая память для записи томограмм и эхо-сигналов.
- Связь по USB для вывода записанных данных на внешний компьютер.
- Специализированное программное обеспечение для приёма, обработки, документирования и архивирования данных.
-
Комплектация

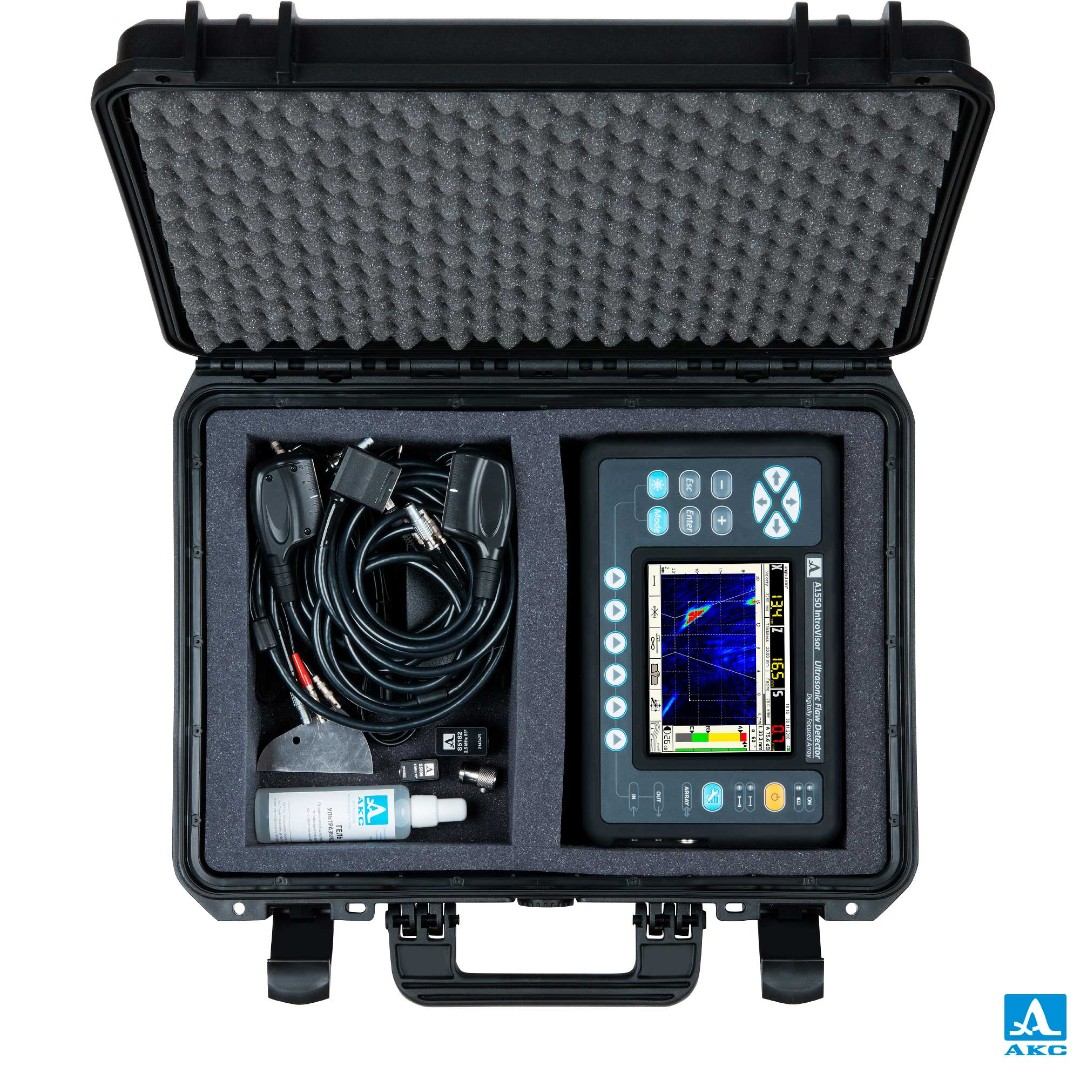

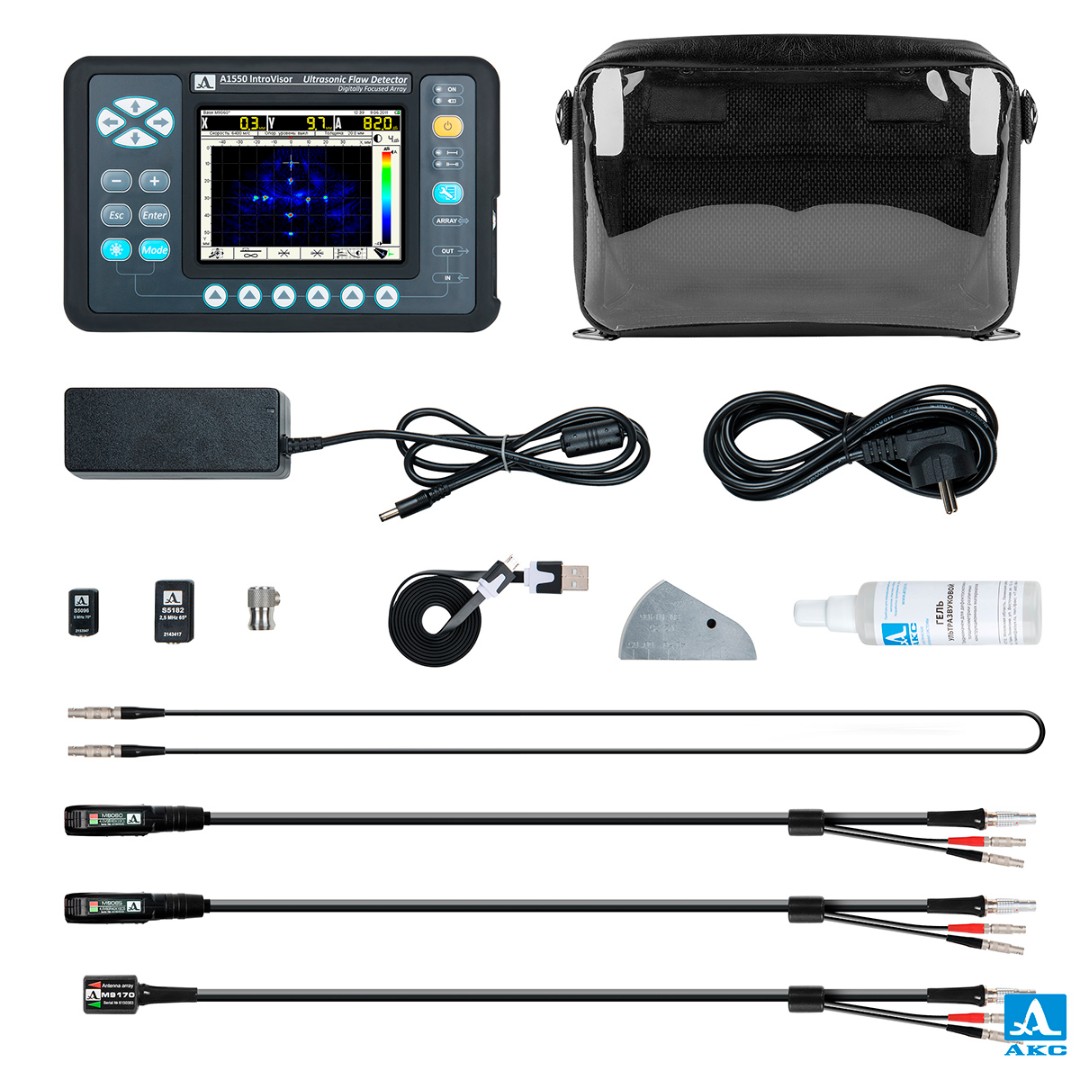

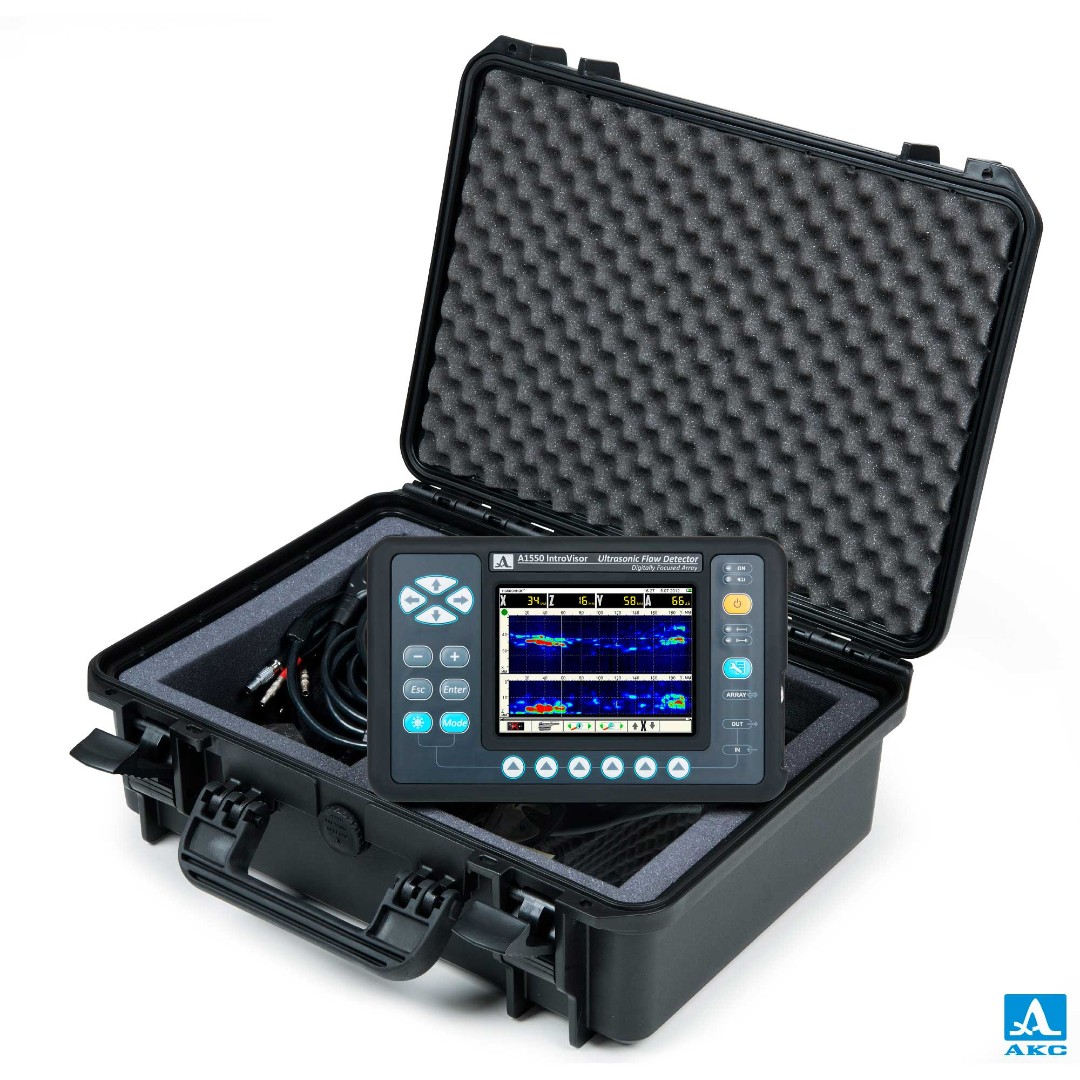

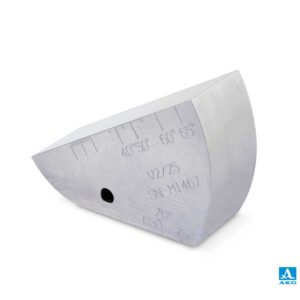

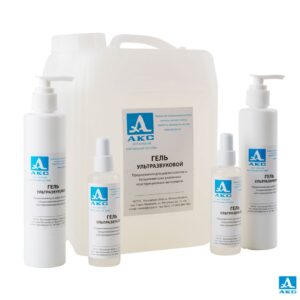

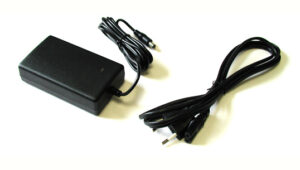

Наименование Код А1550 IntroVisor — электронный блок ультразвукового дефектоскопа со съёмным аккумулятором 1126 Цифрофокусируемая антенная решётка М9065 4.0V60R40X10CS 1157 Цифрофокусируемая антенная решётка M9170 4.0V60R26X10CS 1159 Цифрофокусируемая антенная решётка М9060 4.0V0R40X10CL 1158 Кабель «АКС» LEMO-LEMO одинарный 1,2 м 1213 Преобразователь S3568 2.5A0D10CL 1462 Преобразователь S5182 2.5A65D12CS 1434 Преобразователь S5096 5.0A70D6CS 1443 Сетевой адаптер 65 Вт с кабелем Type C — Type C 1832 Кабель USB A — Type C 1234 Носитель с документацией и ПО 1512 Чехол Е14 1619 Гель «АКС-гель» -35°C…+100°C, 0,1 кг 1915 Калибровочный образец V2/25 1314 Жесткий кейс М20 1615 -
Документы
- Преимущества ЦФА над ФАР
- Свидетельство об утверждении типа средств измерений РФ
- Сертификат об утверждении типа средств измерений в республике Казахстан
- Руководство по эксплуатации
- Сертификат об утверждении типа средств измерений в республике Беларусь
- Декларация о соответствии ЕАС
- Рекламный буклет
- Методические рекомендации по применению (для приборов с s/n: 318xxxx)
-
