MS152 SсaUT — Мобильный моторизированный сканер к паре антенных решеток М9170 для проведения двухстороннего механизированного УЗК сварных швов

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	± (0,01 *L+0,5), где L – измеренное расстояние (пройденный путь)
  Скорость сканирования	1.2
  Диаметр труб	114
  Диапазон рабочих температур	от – 30 до +55
  Время непрерывной работы	не более двух
  Диапазон измерений расстояния, мм	от 0 до 10 000 с шагом от 0,5 до 10
  Число импульсов на оборот	4096
  Диаметр колеса, мм	53
  Разъемы для подключения	7280-5PG-300 — LEMO 00.304
  Минимальный объем бака контактной жидкости, л	2
  Максимальный объем бака контактной жидкости, л	12
  Минимальный расход жидкости при 2-стороннем контроле, мл/погонный метр	250
  Средний срок службы, лет	3
  относительная влажность воздуха при температуре +35 °С	95
  Толщина сварных соединений, мм	от 8

• Описание

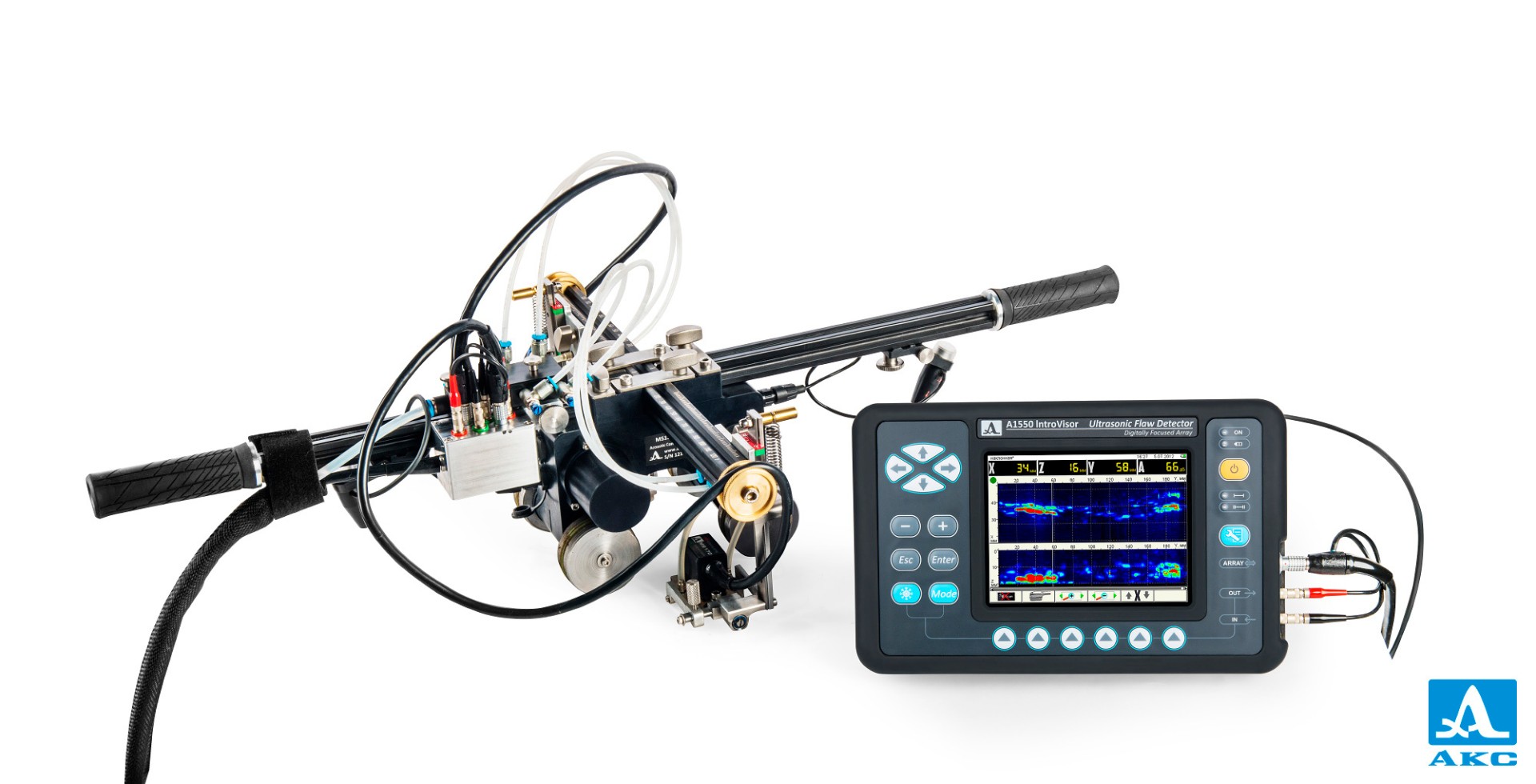

  Мобильный моторизированный сканер MS152 ScaUT обеспечивает проведение механизированного контроля стыковых сварных швов плоских и трубных стальных объектов диаметром от 114 мм. Сканер позиционирует установленные антенные решетки (АР) M9170 4.0V60R26X10CS, подключенные к ультразвуковому дефектоскопу А1550 IntroVisor, относительно оси сварного шва на выбранное расстояние. Сканер обеспечивает необходимое усилие прижатия АР к объекту контроля с целью соблюдения стабильного акустического контакта. Существует возможность отключения одной выбранной АР в процессе проведения контроля. С помощью баллона контактной жидкости объемом 5, 9 и 12 литров (на выбор) и комплекта соединительных трубок, переходов и клапанов обеспечивается автоматическая подача жидкости под рабочую поверхность АР. С помощью электрического двигателя, установленного на борту сканера, обеспечивается необходимая скорость сканирования сканера вдоль оси сварного шва.

  Для проведения механизированного контроля две установленные в сканер антенные решетки необходимо соединить с мультиплексором, который подключен к электронному блоку ультразвукового дефектоскопа — томографа А1550 IntroVisor. Установленный в колесе сканера датчик пути, предназначенный для фиксации координат дефектов, подключается к электронному блоку А1550 IntroVisor с помощью одинарного кабеля с разъемами 7280-5PG-300 — LEMO 00.304.

  Ультразвуковой контроль осуществляется автоматическим перемещением сканера в несколько проходов (в зависимости от толщины объекта) вдоль оси сварного шва с соблюдением равного расстояния установленных перпендикулярно шву антенных решеток. Оператор может вручную подруливать сканер в процессе движения, ориентируясь на проекцию лазерного указателя. Магнитные колеса сканера обеспечивают его удержание на поверхности ферромагнитной трубы в вертикальном положении. Существует возможность записи полученных сканограмм (B, С, D — Сканы) в память прибора и дальнейшей передачи сохраненных данных на внешний компьютер. Используя специализированное программное обеспечение, производится анализ и комплексная оценка всего сварного соединения.

  Опционально мобильный сканер MS152 ScaUT может быть использован с ультразвуковым дефектоскопом — томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату. При этом время работы А1525 Solo с подключенным моторизированным сканером MS152 ScaUT составит не более двух часов.

• Особенности

  • Компактный размер сканера и дефектоскопа А1550 IntroVisor, а также простота подготовки и настройки позволяют быстро проводить двухсторонний контроль стыковых сварных швов одним оператором.
  • Электрический двигатель для автоматического перемещение сканера.
  • Управление скоростью сканера осуществляется непосредственно с электронного блока дефектоскопа.
  • Работа в составе с одной или двумя антенными решетками М9170.
  • Контроль различных типов сварных соединений толщиной от 8 мм и кольцевых швов труб диаметром от 114 мм.
  • Автоматическая подача контактной жидкости.
  • Скорость сканирования до 20 мм/с.
  • Ручное подруливание относительно оси сварного шва с помощью лазерных указателей.

• Комплектация

  Наименование	Количество, шт.
  Сканер моторизированный MS152 ScaUT	1
  Специализированные антенные решетки М9170	2
  Подвес АР	2
  Лазерный указатель	2
  Мультиплексор для антенных решеток	1
  Кабель 7280-5PG-300 — LEMO 00.304 одинарный 6 м	1
  Баллон для жидкости объемом 5, 9 и 12 литров (на выбор)*	1
  Комплект трубок, соединительных переходов, регулятор, клапан	1
  Набор рамок под антенную решетку для разных диаметров труб	2
  Жесткий кейс	1

  *в процессе разработки находится вариант, в котором небольшой баллон (около 1 литра) устанавливается на борт сканера. В данном случае баллоны из комплектации исключаются.

• Документы

  • Рекламный буклет

• Видео

• Дополнительно

  •

    Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

    По запросу
  •

    Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor

    По запросу
