Вихретоковый дефектоскоп Константа ВД1

В наличии

Описание
Производитель: Россия

Гарантия: 1 год

Номер реестра СИ: 44493-10 до 19.01.2020г.

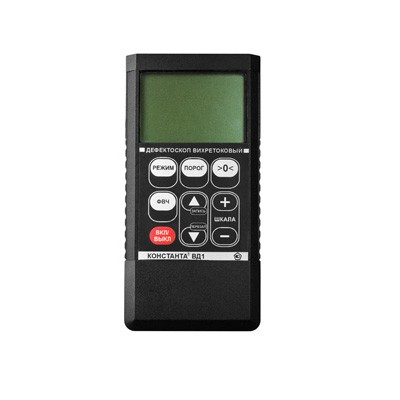

Вихретоковый дефектоскоп Константа ВД1

Дефектоскоп Константа ВД1 применяется для детектирования поверхностных и сквозных трещинных нарушений поверхности; трещин развивающихся со стороны, противоположной диагностируемой; в промежуточных слоях многослойных конструкций; в изделиях исполненных ферромагнитными и неферромагнитными металлами и сплавами. Вихретоковый дефектоскоп Константа ВД1 имеет обширный набор преобразователей, которые позволят быстро решить большинство поставленных задач, методом вихретоковой дефектоскопии. Дефектоскопом Константа ВД1 можно обнаружить и локализовать трещины невзирая на неравномерно распределенные защитные покрытия (лакокрасочные например) и загрязнения поверхности. При смене преобразователя дефектоскоп Константа ВД1 легко настраивается по данным, хранимым в преобразователе, процесс настройки автоматический.

Тип оборудования: анализатор дефектов, дефектоскоп

Метод контроля: вихретоковый

Дефектоскоп Константа ВД1 яркий представитель ряда цифровых электронных вихретоковых дефектоскопов. Компактный, удобный в использовании и обслуживании дефектоскоп константа ВД1 предназначен для выявления поверхностных и сквозных нарушений целостности поверхности; трещин, развивающихся со стороны, противоположной диагностируемой стороне и во внутренних слоях многослойных объектов в изделиях из ферромагнитных и неферромагнитных материалов (в том числе находящихся под защитными и декорирующими покрытиями).

В основе работы дефектоскопа Константа ВД1 - получение первичной информации, с помощью вихретокового фазового метода. Матричный ЖКИ отображает полученные данные.

Дефектоскоп Константа ВД1 работает при температурах от – 20 °С до +50°С и ОВ до 98 % при +35 °С.

Отличительные особенности вихретокового дефектоскопа Константа ВД1:
- Обширный набор преобразователей для решения задач в вихретоковой дефектоскопии
- Наличие двухрежимной диагностики: статический и динамический
- Функция отстройки от величины зазора дает возможность диагностики объектов с неравномерно распределённым защитным покрытием
- Не требуется перенастройка прибора при переходе к следующему объекту, при смене преобразователя дефектоскоп Константа ВД1 автоматически перестраивается по данным, хранимым в преобразователе
- К преобразователям прилагается защитный колпачок, что увеличивает срок его службы
- В дефектоскопе Константа ВД-1 имеются две шкалы: аналоговая(быстрое обнаружение дефекта), цифровая (оценка глубины распространения)
- Сообщение о превышение пороговых значений: в преобразователе с помощью световой индикации, в измерительном блоке и наушниках с помощью многотонального звукового сигнала;
- Отменная чувствительность и высокая точность преобразователей гарантирована современной электронной начинкой

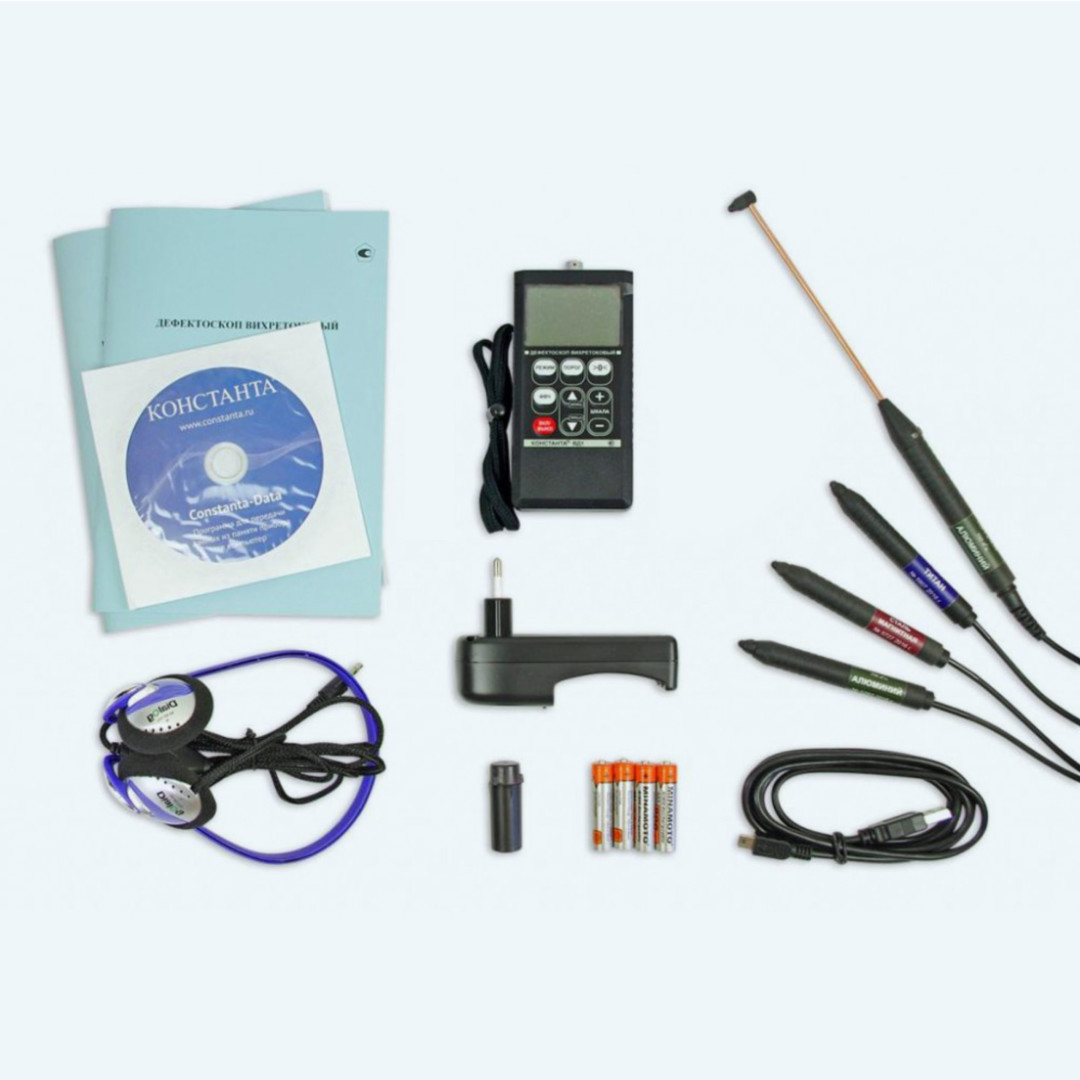

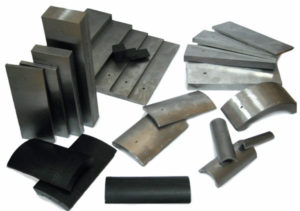

Стандартная комплектация поставки вихретокового дефектоскопа Константа ВД1:
- Дефектоскоп ВД1 + преобразователь карандашного типа
- Защитные колпачки ( 4 шт. к преобразователю)
- АКБ ААА 2 шт.
- ЗУ
- Наушники
- Руководство
- Методика поверки
- Кейс транспортировочный

Технические характеристики

Технические характеристики дефектоскопа Константа ВД1:

Глубина обнаруживаемых поверхностных и подповерхностных дефектов*	0,05 ÷ 50 мм
Минимальное раскрытие обнаруживаемых трещин*	0,002 мм
Диапазон частот тока возбуждения преобразователей	5 Гц ÷ 30 МГц
Индикация	матричный LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации световая сигнализация на преобразователе звуковая сигнализация в блоке обработки информации и через подключаемые наушники
Звуковая сигнализация	многотональная по уровню сигнала прерывистая по превышению порога
Число ячеек памяти результатов контроля	999 с возможностью разбивки на 99 групп
Диапазон рабочих температур	-20...+50°С
Питание (аккумуляторы или батареи Alkaline)	2 шт., тип ААА
Время непрерывной работы	50 часов
Габаритные размеры электронного блока	120x60x25 мм
Масса	0,15 кг

Преобразователи. Технические характеристики и назначение:

Расшифровка названий преобразователей:

ПФ-ХХ-YY-ZZ (1)(2)(3)(4)

(1) Тип, по рабочему принципу, преобразователя (ПФ – Преобразователь Фазовый)

(2) Целевое назначение преобразователя (ОН – Общего Назначения, ГТ- Глубокие Трещины, ПР – Проходной преобразователь, ТЛД – Турбинные Лопатки Дифференциальный);

(3) Диаметр зоны диагностики, мм;

(4) Модификация исполнения в серии (Fe – ферромагнитные металлы, Al – алюминиевые сплавы, Ti – титановые сплавы).

ПФ-ОН-4-Fe	Авиастроение, машиностроительная отрасль, нефтегазовый сектор, и др. Назначение: преобразователь карандашного типа для детектирования поверхностных трещин на изделиях из ферромагнитных материалов Технические характеристики: мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм: глубина 50мкм, длина 1,5мм; диаметр зоны диагностики преобразователя 4мм; диапазон значений отстройки от зазора 0 - 0,3мм; рабочая частота преобразователя 2МГц

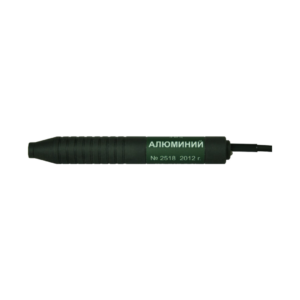

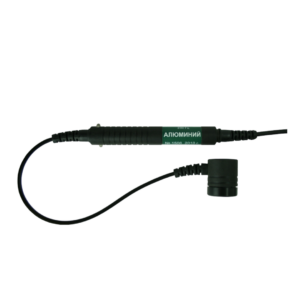

ПФ-ОН-4-Al	Авиастроение, машиностроительная отрасль Назначение: преобразователь карандашного типа для детектирования поверхностных трещин на объектах из алюминиевых сплавов Технические характеристики: мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм: глубина распространения 50мкм; диаметр зоны диагностики преобразователя 4мм; диапазон значения отстройки от зазора 0 - 0,3мм; рабочая частота преобразователя 700кГц.
ПФ-ОН-4- Ti	Авиастроение, машиностроительная отрасль Назначение: преобразователь карандашного типа для детектирования поверхностных трещин на объектах из титановых сплавов. Технические характеристики:мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм; глубина 100мкм; диаметр зоны диагностики преобразователя 4мм; диапазон значения отстройки от зазора 0 - 0,3мм; рабочая частота преобразователя 10МГц
ПФ-ОН-14	Ж/д транспорт, машиностроительная отрасль Назначение: обнаружение поверхностных нарушений в объектах из ферромагнитных металлов, в том числе с грубо обработанной плоской и криволинейной поверхностью. Применяется для контроля деталей и узлов ж/д подвижного состава (диски вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и прочее). Технические характеристики: мин. размеры трещин: - шероховатость Ra=1,25мкм и раскрытие 50мкм: глубина 0,1мм; -шероховатость Rz=320мкм и раскрытие 0,1мм: глубина 0,6мм; диаметр зоны диагностики преобразователя 14мм; диапазон значений отстройки от зазора 0 - 1,5мм; рабочая частота преобразователя 100кГц.

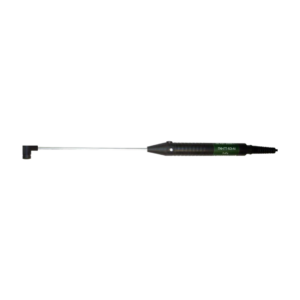

ПФ-ТЛД-8	Авиастроение, энергетический комплекс Назначение: дифференциальный преобразователь для детектирования поверхностных нарушений на турбинных лопатках. Дифференциальный принцип действия исключает влияние электромагнитных свойств материала от одной лопатки к другой, а также исключает влияние краевого эффекта при проведении замеров в труднодоступных местах. Конструкция преобразователя для дефектоскопии внутри корпуса на дистанции до 1 метра. Технические характеристики: мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм: глубина 50мкм; диаметр зоны диагностики преобразователя 8мм; рабочая частота преобразователя 2МГц.
ПФ-ГТ-14	Машиностроительная отрасль, металлургический сектор Назначение: обнаружение поверхностных и сквозных нарушений поверхности в листовых материалах, отливках и других объектах из ферромагнитных и неферромагнитных материалов. Отстройка от величины зазора для диагностики грубо обработанных, корродированных, загрязненных и имеющих защитно-декорирующие покрытия, материалов. Технические характеристики:мин. размеры трещин: - шероховатость Ra=1,25мкм и раскрытие 50мкм: глубина 0,1мм; - шероховатость Rz=320мкм и раскрытие 0,1мм: глубина 0,6мм; макс. глубина одетектируемых трещин до 7мм; диаметр зоны диагностики преобразователя 14мм; диапазон величины отстройки от зазора 0 - 1,5мм; рабочая частота преобразователя 1,5кГц – 100кГц.
ПФ-ПР-хх	Машиностроительная отрасль, металлургический сектор Назначение: преобразователи проходного типа для дефектоскопии труб, прутков, тонкой проволоки из ферромагнитных и неферромагнитных материалов Технические характеристики: мин. размер трещин шероховатость Ra=1,25мкм и раскрытие 50мкм: глубина 0,1мм; нужный внутренний диаметр преобразователя определяется во время заказа ; доотстройка от влияния несоосности диагностируемого объекта и преобразователя; рабочая частота преобразователя определяется во время заказа.
