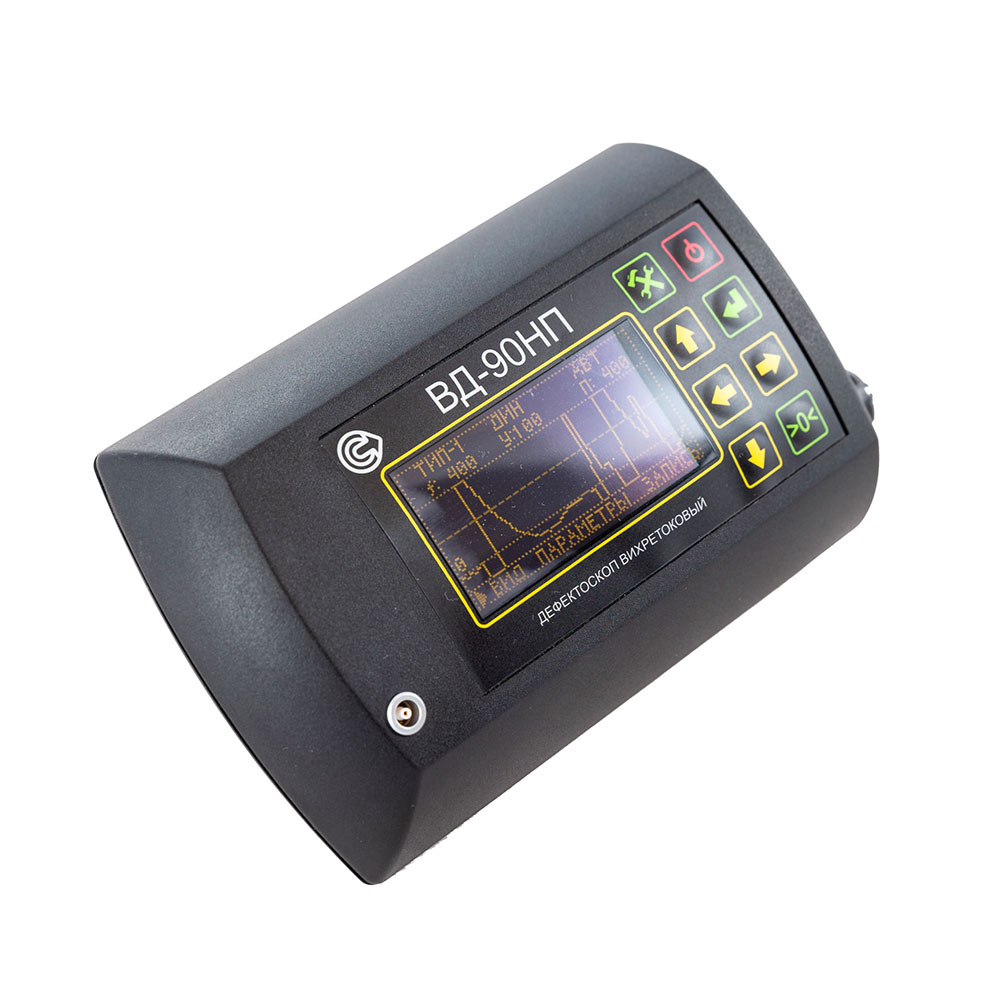

Вихретоковой дефектоскоп ВД-90НП в базовой комплектации

В наличии

Производитель:	Россия
Гарантия	12 месяцев

Прибор вихретокового контроля ВД-90НП предназначен для проведения ручного неразрушающего контроля деталей, узлов и изделий из различных металлов и сплавов, относится к средствам обнаружения несплошностей. ВД-90НП служит для обнаружения поверхностных дефектов в деталях из ферромагнитных, а также поверхностных и подповерхностных дефектов в деталях из немагнитных сталей и сплавов.

Устройство позволяет обнаруживать трещины и микротрещины различного происхождения, в том числе вызванные стресс-коррозией, даже при наличии непроводящих зазоров (через лакокрасочные, изоляционные покрытия, загрязнения) и без непосредственного контакта с поверхностью изделия.

Принцип работы прибора ВД-90НП

Принцип работы дефектоскопа основан на возбуждении в контролируемом изделии вихревых токов и последующем выделении на выходе преобразователя сигнала, амплитуда и фаза которого определяются действующим вторичным полем вихревых токов.

Особенности конструкции и преимущества дефектоскопа ВД-90 НП

Прибор выполнен в малогабаритном корпусе, что обеспечивает его легкость, эргономичность и позволяет крепить его на поясе или на руке. Измерение выполняется с помощью выносного преобразователя, подключаемого гибким кабелем. Имеется несколько типов преобразователей для вихретоковой дефектоскопии изделий из различных материалов и различной геометрии. Большой и яркий PLED-дисплей отображает выбранные режимы работы и результаты измерений в текстовой и графической форме. ВД-90НП также характеризуют:

высокая чувствительность – обнаруживает трещины от 0,1 мм;
пылевлагозащитный корпус – возможность работы в полевых условиях;
большой диапазон рабочих частот;
максимальный рабочий зазор до 10мм;
наличие Bluetooth;
возможность контроля изделий с большой шероховатостью поверхности, вплоть до Rz320;
световая и звуковая индикация обнаружения дефекта;
широкий диапазон рабочих температур – от – 30 С до +50 С;
автономное низковольтное питание;
большое время непрерывной работы от одного комплекта аккумуляторов;
соответствие ГОСТ Р ИСО 15549-2009 (ISO 15549:2008).

Применение микропроцессорной программно-аппаратной платформы позволило получить следующие эксплуатационные характеристики:

автоматическая подстройка при изменении условий измерения, в том числе отстройка от влияния зазора;
встроенные режимы калибровки;
сохранение результатов измерений во внутренней памяти прибора;
большое количество хранимых программ – наборов параметров и режимов измерения, как предустановленных, так и сохранённых пользователем, для многократного применения при контроле однотипных изделий.

Модуль беспроводной связи Bluetooth 2.0 позволяет использовать прибор совместно с внешним ноутбуком или с мобильным устройством для дистанционного управления, передачи результатов измерений для дальнейшего их сохранения, печати, документирования и анализа.

Область применения ВД-90НП

Вихретоковый метод пригоден для проведения неразрушающего контроля и обнаружения микротрещин в изделиях и деталях из любых металлов и сплавов сложной формы, с большой шероховатостью поверхности, через непроводящие покрытия, а также для проверки сварных соединений. Дефектоскоп может применяться для контроля деталей и узлов авиационной техники.

Вихретоковый дефектоскоп ВД-90НП применяется для контроля качества и профилактического обследования:

узлов и деталей подвижного состава на предприятиях железнодорожного транспорта: колёсных пар, корпусов автосцепок, боковых рам, надрессорных балок, лабиринтных колец, шкивов;
труб, профилей, прутков на прокатных производствах на выходном контроле, и на входном контроле у потребителей продукции;
изделий из алюминиевых и титановых сплавов с многослойными покрытиями на предприятиях авиационной и аэрокосмической отрасли;
тросов, балок, ответственных узлов техники (кранов, подъёмников) в строительстве;
магистральных трубопроводов с целью выявления стресс-коррозии.

Широкий диапазон рабочих температур, пылевлагозащищённость (степень защиты IP54), автономное низковольтное питание, продолжительное время непрерывной работы прибора позволяет использовать его в полевых условиях при низких температурах и при наличии атмосферных осадков (дождь, снег).

Технические характеристики

Скорость сканирования изделия	0,02...0,5 м/с
Частота тока возбуждения преобразователя	1кГц - 2МГц
Электропитание	от 4-х элементов типа АА от сети 220В, 50Гц (опционально)
Ток потребления от полностью заряженных аккумуляторов, не более:
при выключенном радиоканале	150 мА
при включенном радиоканале	200 мА
Время установления рабочего режима, не более	1 мин.
Продолжительность непрерывной работы от одного комплекта аккумуляторов, не менее	8 ч.
Дефектоскоп имеет встроенную память, разбитую на ячейки:
- максимальное количество ячеек памяти	1000
- максимальное количество программ	300
Связь с персональным компьютером	Bluetooth
Степень защиты	IР54
Температура окружающего воздуха, 0С	-300С +500С
Относительная влажность при температуре +25ºC	80%
Атмосферное давление	от 84 кПа до 106,7 кПа
Габаритные размеры электронного блока (Д x Ш x Г)	150 мм х 100 мм х 40 мм
Масса электронного блока с элементами питания	0,4кг
Масса преобразователя (любого)	0,1 кг

Порог чувствительности дефектоскопа на стандартном образце

Материал образца	Величина порогового дефекта, мм
Материал образца	При шероховатости поверхности не более	Ra 6,3	Rz 40	Rz 160	Rz 320
Ферромагнитный	Глубина ИД	0,1±0,02	0,3±0,03	-	1,0±0,1
Ферромагнитный	Ширина ИД	0,02…0,04	0,03…0,07	-	0,05…0,15
Немагнитный	Глубина ИД	0,1±0,02	0,3±0,03	1±0,1	-
Немагнитный	Ширина ИД	0,02…0,04	0,03…0,07	0,05…0,15	-

Порог чувствительности дефектоскопа при радиусе отрицательной кривизны контролируемой поверхности не менее 10 мм

Материал образца	Величина порогового дефекта, мм
Материал образца	При шероховатости поверхности не более	Rz 40	Rz 160	Rz 320
Ферромагнитный	Глубина ИД	0,5±0,03	-	1,5±0,1
Ферромагнитный	Ширина ИД	0,03…0,07	-	0,05…0,15
Немагнитный	Глубина ИД	0,5±0,03	1±0,1	-
Немагнитный	Ширина ИД	0,03…0,07	0,05…0,15	-

Максимальный рабочий зазор между преобразователями и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:
