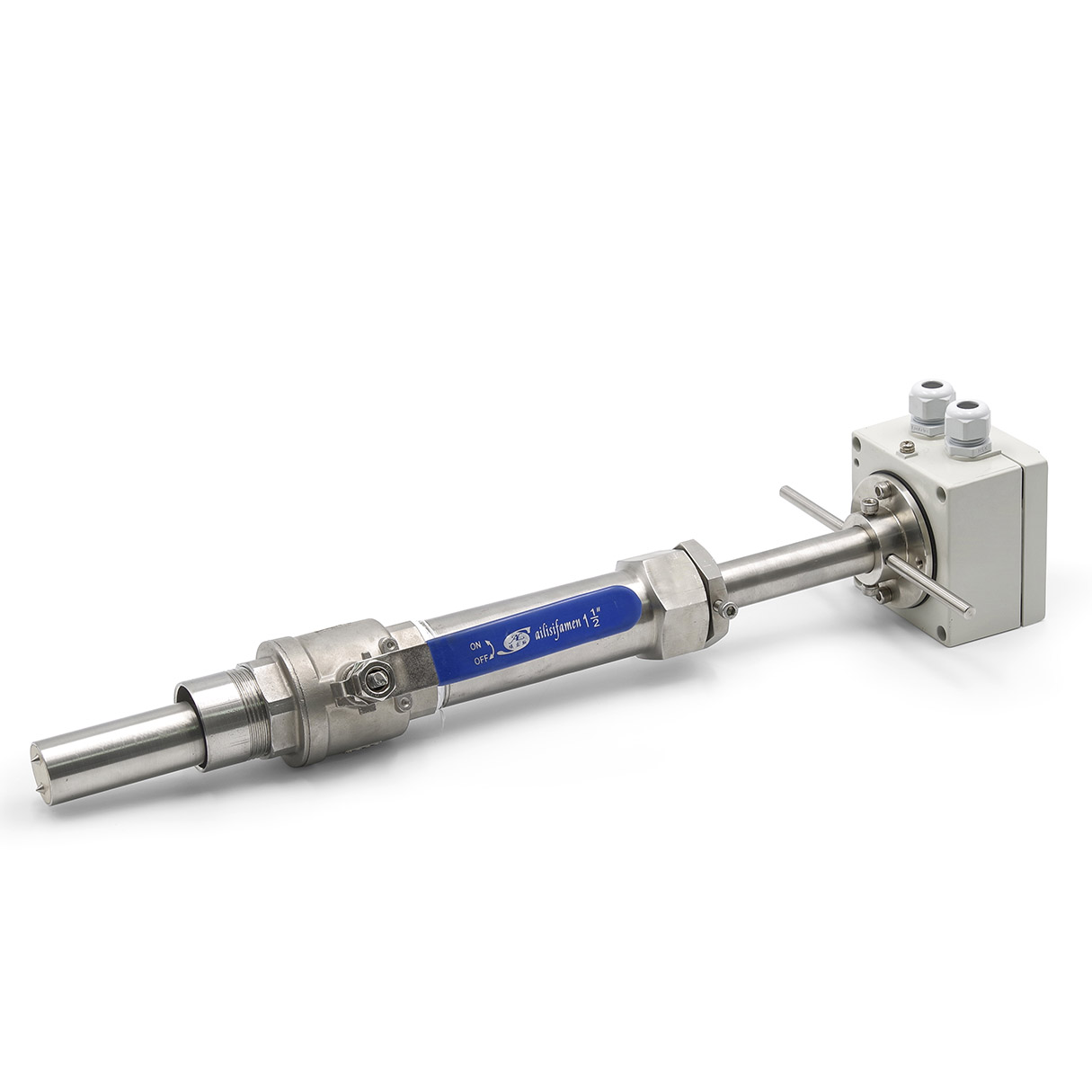

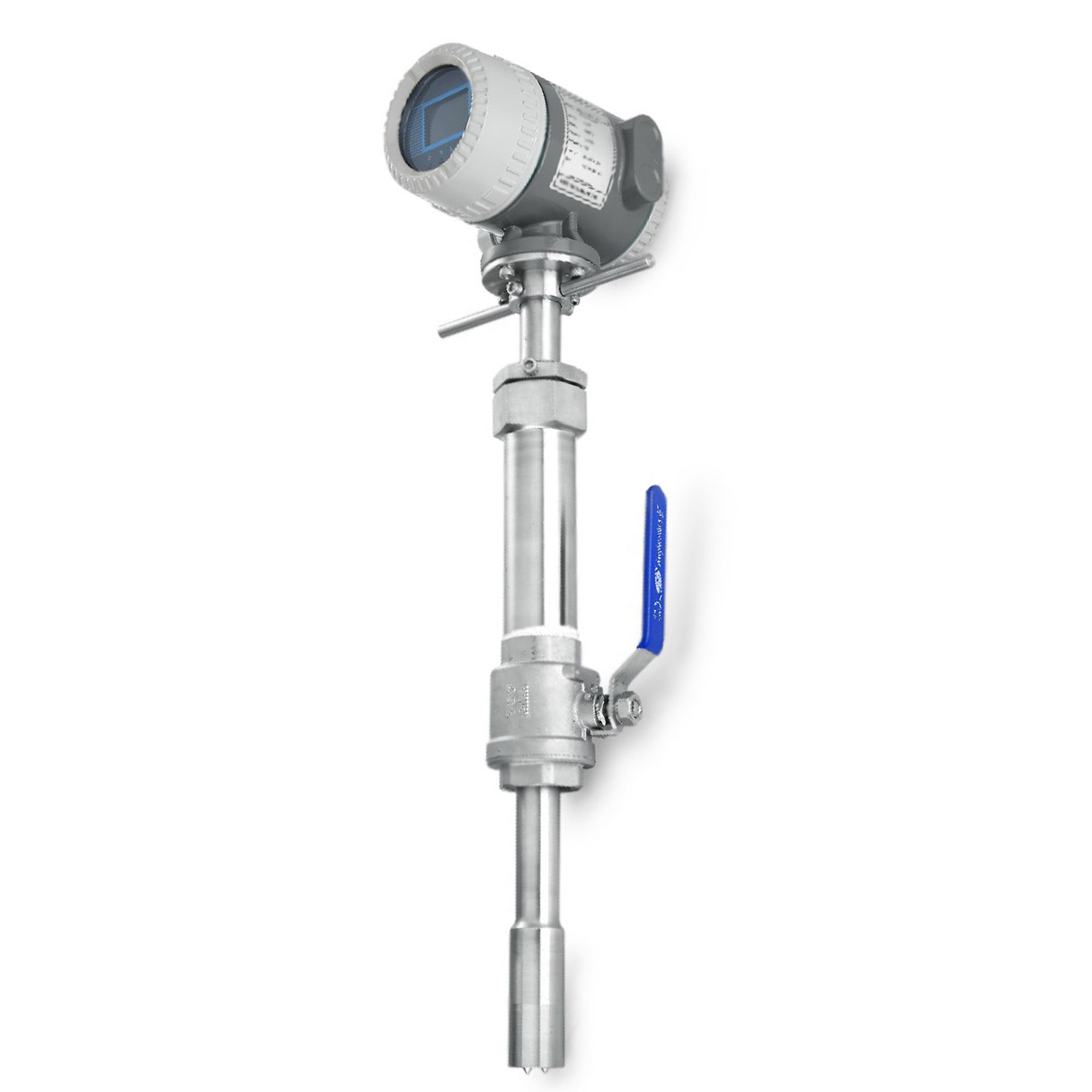

Погружной электромагнитный расходомер для теплосетей Streamlux MagFlow 3600

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диаметр, мм	50…1600
  Материал электродов	Hastelloy B, Hastelloy C, Нержавеющая сталь 316L
  Температура рабочей среды	-60…+120
  Давление рабочей среды	1.6
  Погрешность измерений	±2.0
  Степень защиты оболочки	IP65, IP67, IP68
  Питание	220, 24
  Выходные сигналы	0,001…1000 (настраиваемый), 4…20 (HART), HART, PROFIBUS, RS-485 (MODBUS)
  Материал зонда	Титан (304), Нержавеющая сталь (316), Нержавеющая сталь (304)
  Минимальный расход, м3/ч	3.53
  Температура окружающей среды, °C	-25…+55
  Влажность относительная, %	не более 90
  Архив (опция)	Ежечасно, Ежедневно, Ежемесячно

• Описание

  Погружной электромагнитный расходомер Streamlux MagFlow 3600 предназначен для учета расхода тепловых сетей. Рассчитан на работу в диапазоне диаметров от 50 до 1600 мм и применение при температуре среды до 100 °C. Погрешность составляет 2% на диапазоне скоростей от 0,5 до 10 м/с.

  Погружной расходомер MagFlow 3600 предназначен для измерения расхода теплоносителя.

  • Теплоноситель (горячая вода)
  • Теплоноситель (гликоль с водой)

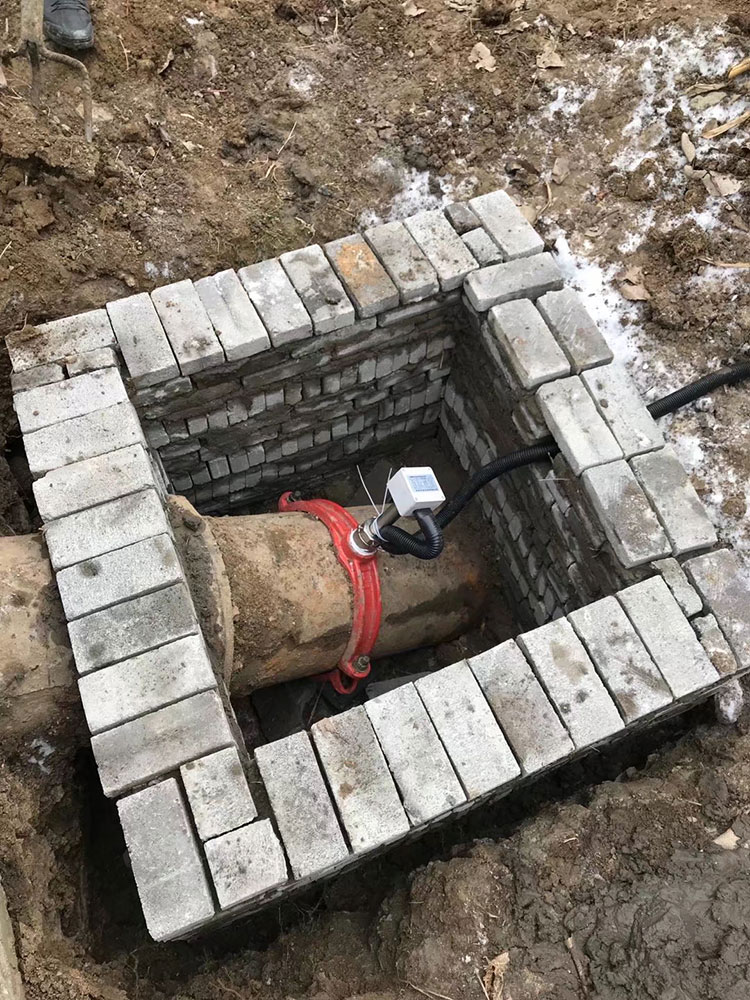

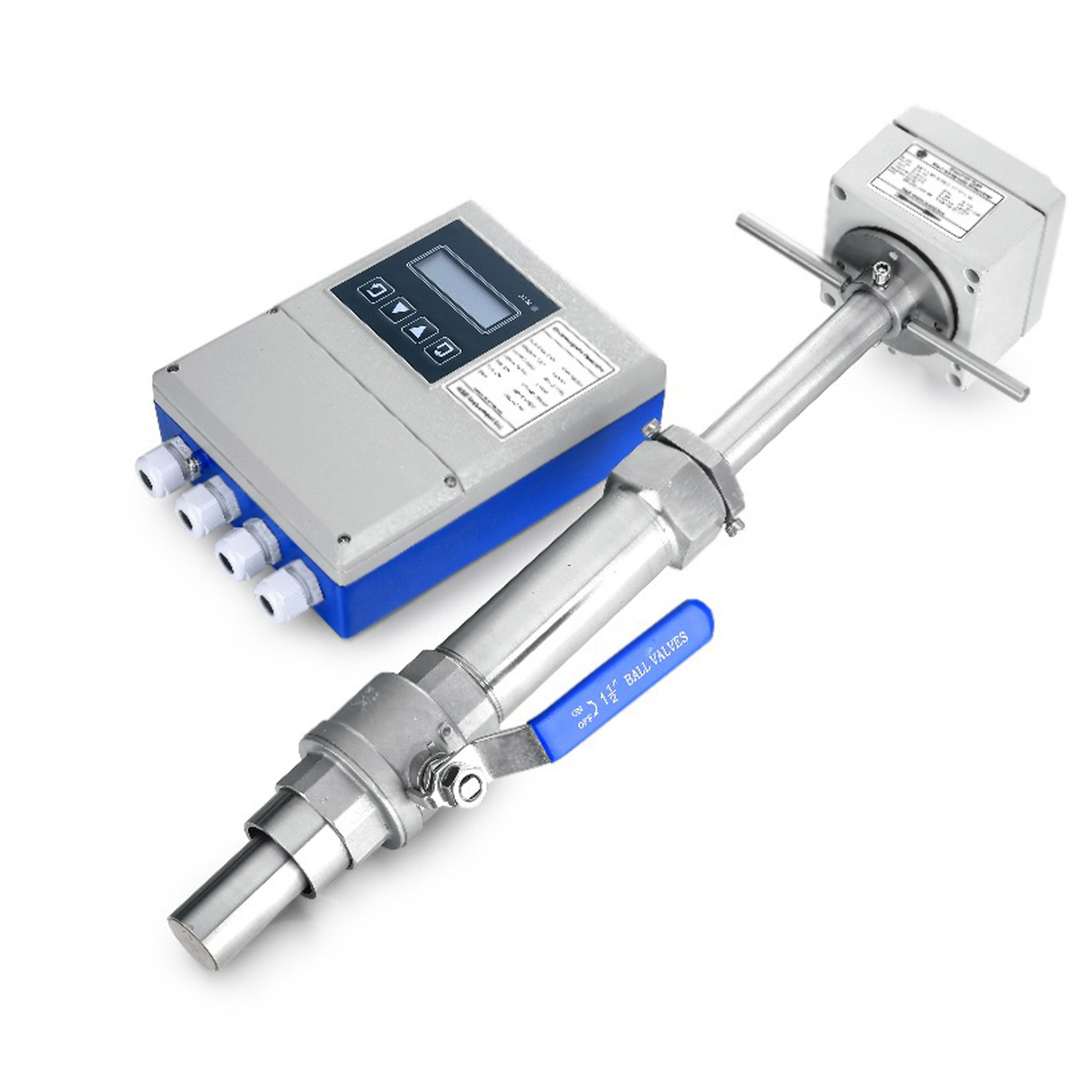

  Погружной вставной расходомер MagFlow 3600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки подачи воды. Для контроля данных может применяться раздельное исполнение: первичный преобразователь устанавливается в колодце, а вторичный преобразователь с дисплеем — в диспетчерском пункте.

  Вставной расходомер MagFlow 3600 оснащен токовым, импульсным и цифровым выходами. Он поддерживает обмен данными по протоколам MODBUS и HART.

  Быстрый монтаж. Расходомеры Streamlux MagFlow 3600 монтируют под давлением и без остановки потока.

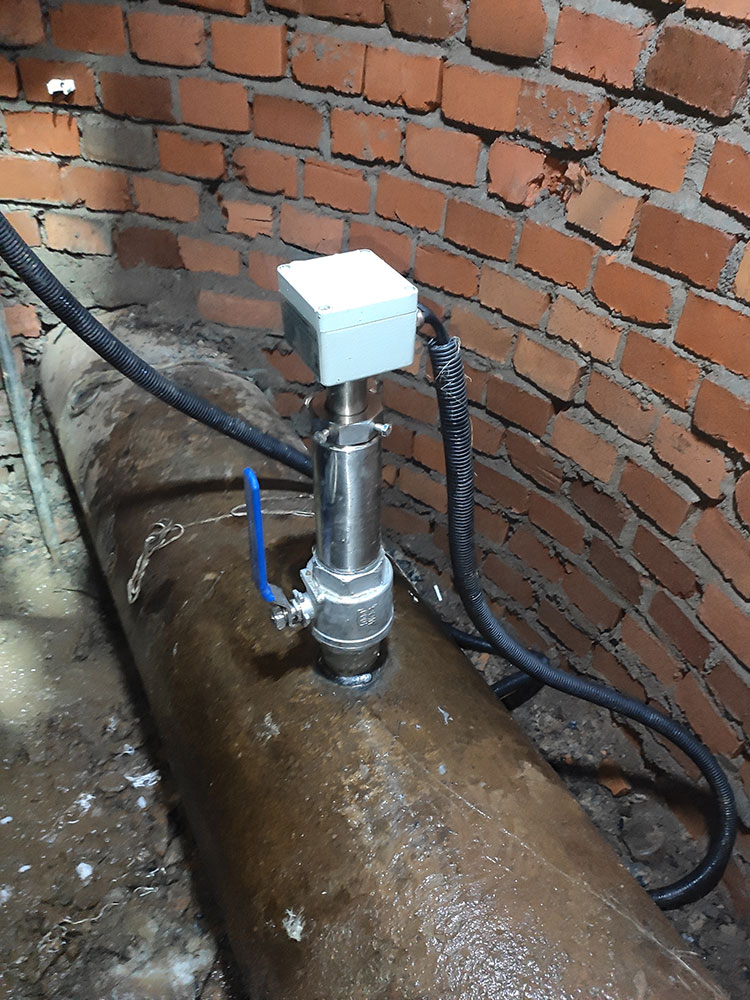

  Для монтажа на стальной трубе сначала приваривается бобышка с резьбой, входящая в комплект поставки. На резьбу накручивается шаровой кран.

  Далее специальной фрезой со сменной коронкой, прикрученной изнутри к шаровому крану и приводимой во вращение дрелью, просверливается отверстие в трубопроводе. После этого фреза поднимается в исходное положение, и за ней перекрывается шаровой кран.

  Затем фреза отсоединяется, к шаровому крану прикручивается шток расходомера MagFlow 3600. Шток погружается в трубопровод на глубину согласно руководству по эксплуатации. После этого проверяется ориентация прибора и он фиксируется контргайкой.

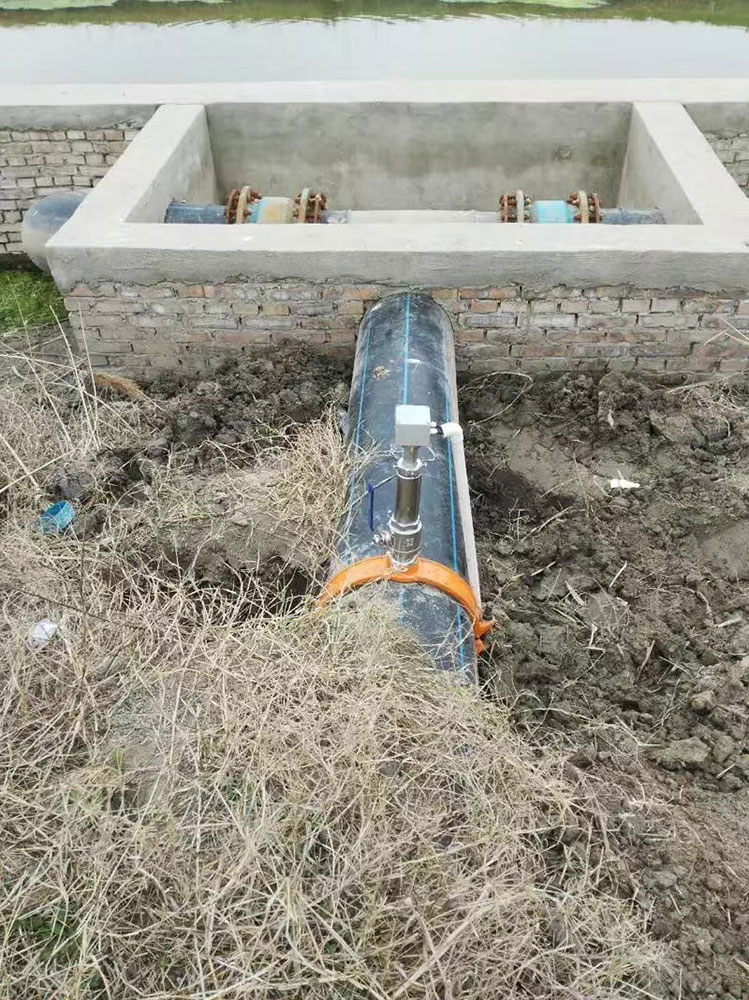

  Монтаж на неметаллических трубах. Монтаж аналогичен монтажу на стальной трубе, но вместо приварной бобышки используется седельный отвод для фиксации резьбового соединения на поверхности трубопровода. Для установки шарового крана также потребуется редукционный ниппель.

  Принцип работы. Вставной расходомер MagFlow 3600 работает по принципу закона индукции Фарадея.

  Погружной расходомер MagFlow 3600 состоит из электромагнитного измерительного датчика, расположенного на конце монтажного стержня, и вторичного преобразователя. Катушка возбуждения внутри стержня создает магнитное поле вокруг датчика. Жидкость, протекающая перпендикулярно магнитным линиям поля, создает индуцированную электродвижущую силу на электродах погружного датчика.

  E = B·L·V

  В формуле: E — индуцированная электродвижущая сила; B — напряженность магнитного поля; L — расстояние между электродами; V — скорость потока, проходящего через датчик.

  Рассчитав скорость потока и зная внутренний диаметр трубы, прибор определяет значение расхода.
