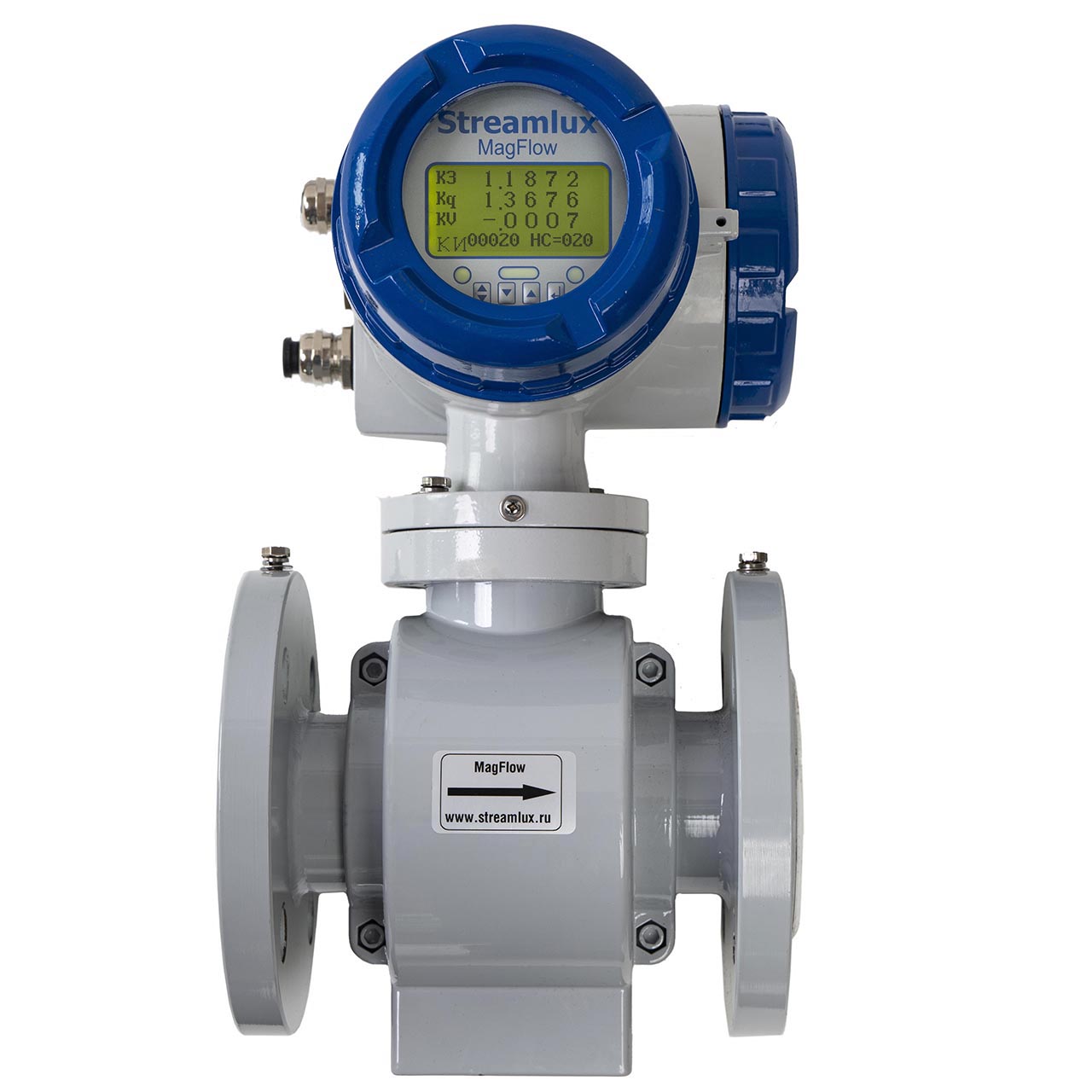

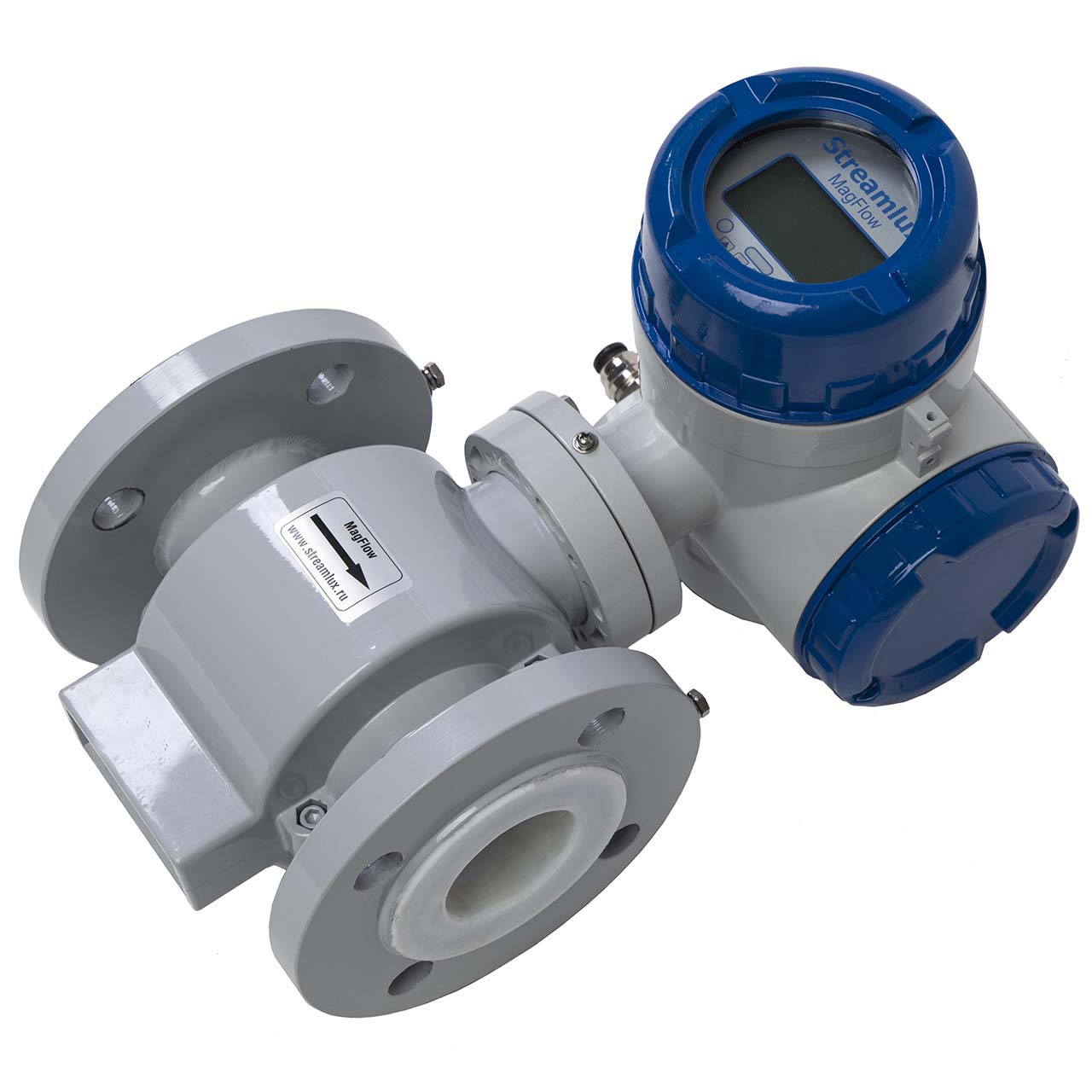

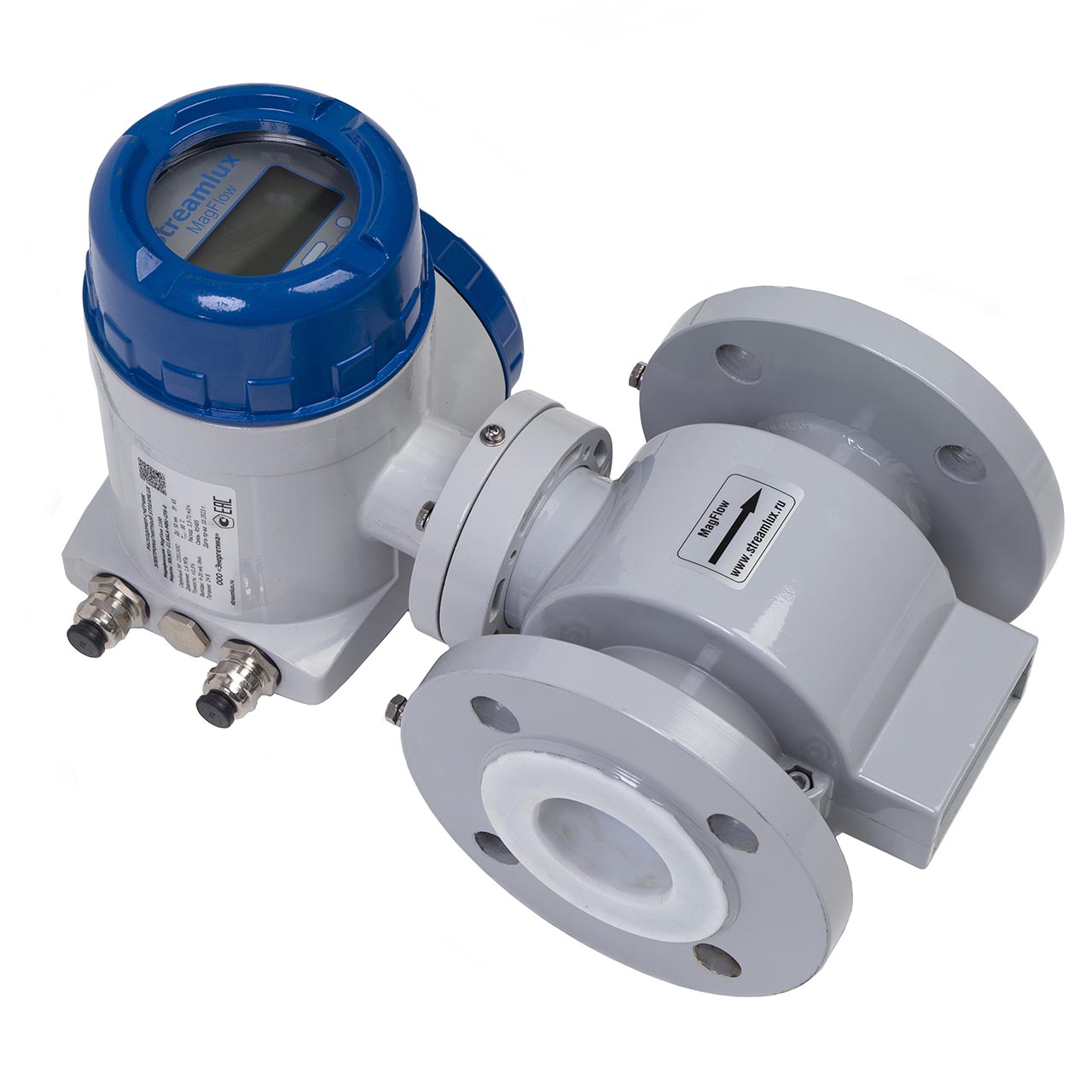

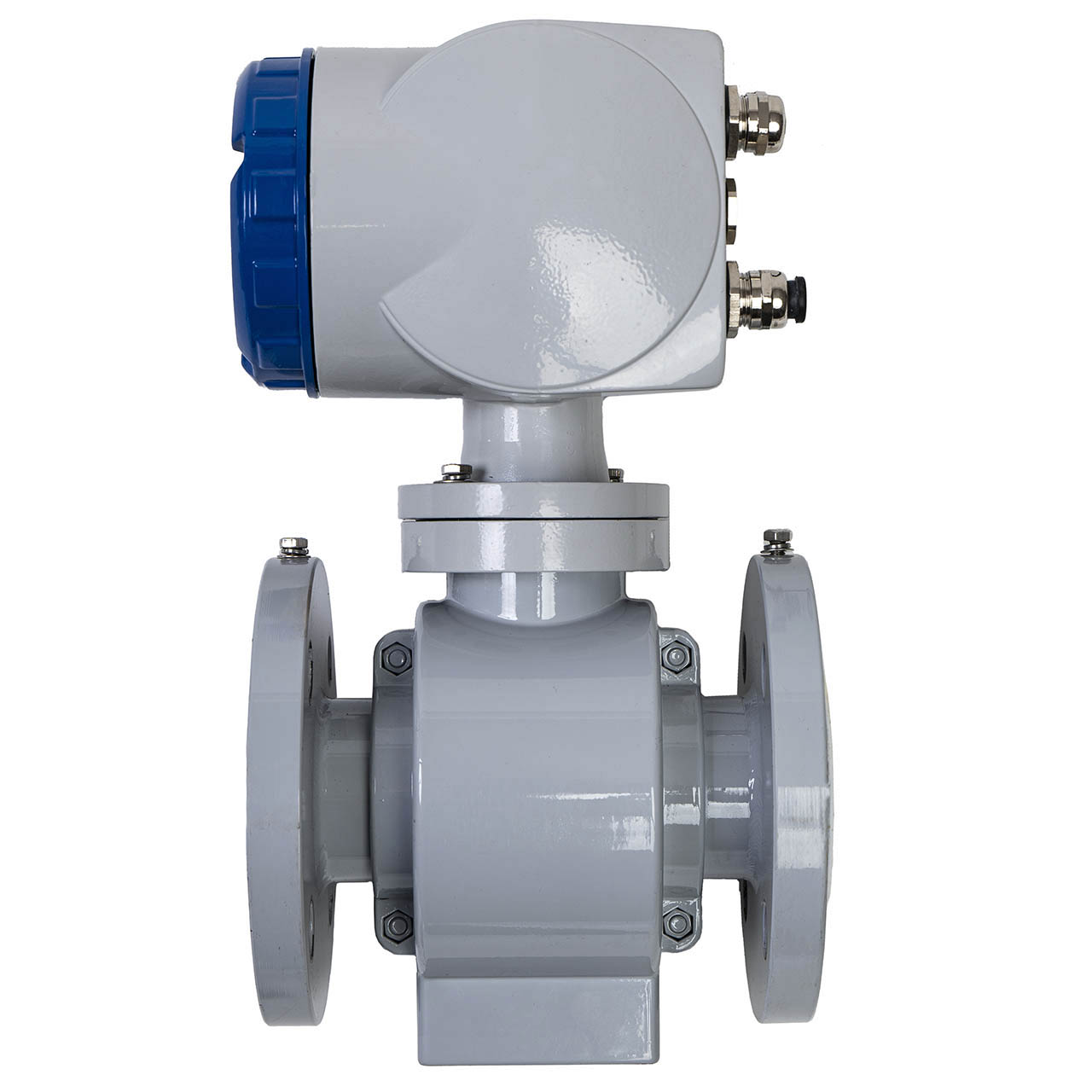

Универсальный электромагнитный расходомер Streamlux MagFlow 1100

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	0,5% (спецзаказ — 0,25%)
  Диаметр, мм	10 — 1600 мм
  Температура рабочей среды	-40 до +180°С
  Давление рабочей среды	0,6 — 42 МПа
  Электропроводность	свыше 5 мкСм/см
  Материал электродов	Нержавеющая сталь AISI 316
  Внутреннее покрытие (футеровка)	PTFE (Т до +80°С)
  Степень защиты оболочки	IP65
  Питание	85…240В/АС
  Выходные сигналы	4…20 мА, RS485 (MODBUS), Импульсный
  Реестр СИ РФ	92963-24
  Реестр СИ Казахстана	KZ.02.03.024322-2025
  Фланцы	Нержавеющая сталь
  Конструкция	Моноблок

• Описание

  Электромагнитные расходомеры Streamlux MagFlow 1100 предназначены для непрерывного измерения объемного расхода разнообразных жидкостей. Они работают с питьевой и технической водой с электропроводностью свыше 5 мкСм/см, а также с теплоносителем.

  Расходомеры применяются для измерения хозяйственно-бытовых и промышленных стоков, сильно загрязненных или загазованных жидкостей и пульп, а также для учета расхода пульп и цементных растворов.

  Области применения.

  • Чистая вода
  • Морская вода
  • Теплоноситель
  • Хозяйственно-бытовые стоки
  • Промышленные стоки
  • Пластовые воды
  • Фекальная канализация
  • Цементные растворы
  • Лаки и краски

  Для промышленных предприятий предлагается исполнение расходомера с электродами из титана, монеля, хастеллоя, тантала, платины или карбида вольфрама.

  Применение в агрессивных средах. Фторопластовая или керамическая футеровка внутренней поверхности измерительного участка позволяет использовать прибор с агрессивными жидкостями.

  • Кислоты
  • Щелочи
  • Растворители
  • Жидкие минеральные удобрения

  Стандарты фланцевого соединения могут быть выбраны из DIN, ANSI, JIS и других соответствующих норм. Доступны аналоговые и цифровые порты: 4…20 мА, импульсный сигнал, аварийный сигнал, RS-485 и Modbus (HART). Предусмотрены комплектации с питанием от сети и автономным питанием от литиевой батареи.

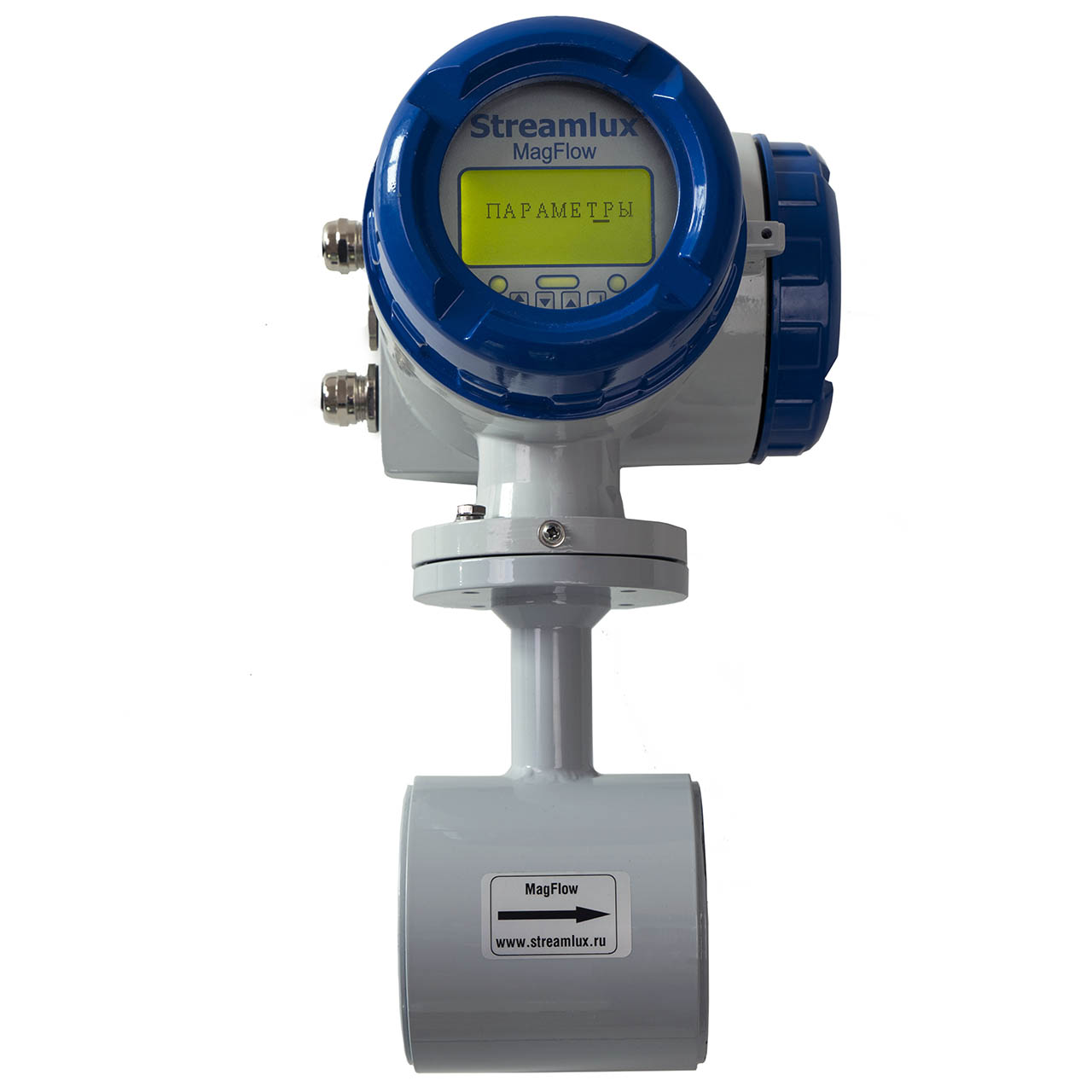

  Использование при установке в стесненных условиях. Для установки в тесных помещениях применяется бесфланцевое исполнение «сэндвич».

  Соединение типа «сэндвич» позволяет устанавливать расходомер в ограниченном пространстве узлов учета. Взаимозаменяемость между различными стандартами фланцевых соединений позволяет использовать прибор с разными трубопроводными системами.

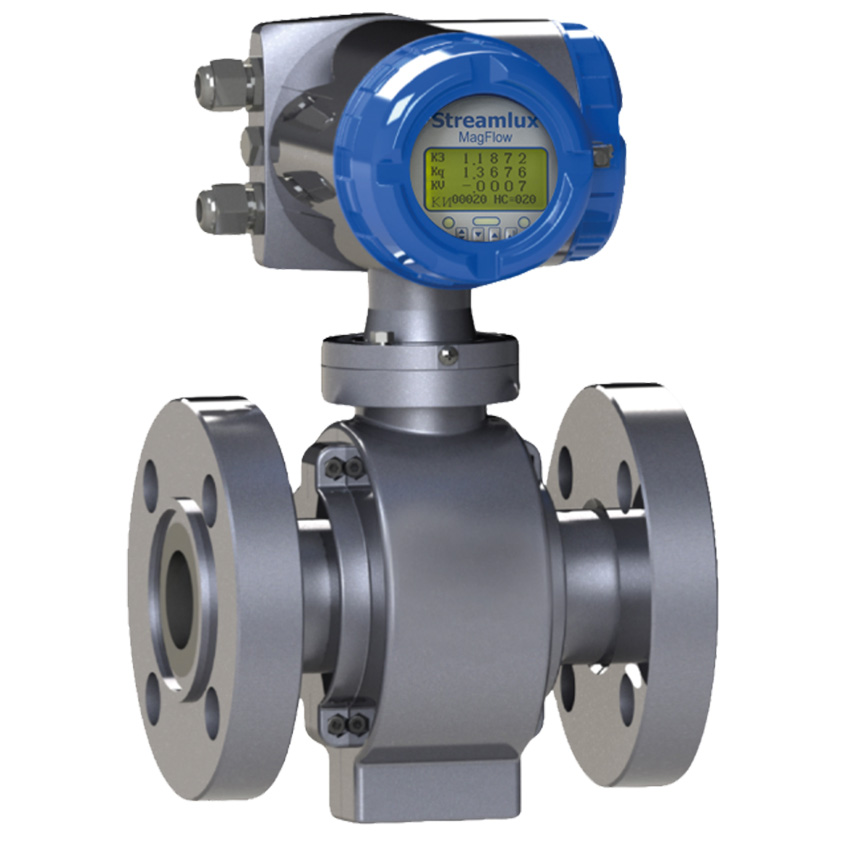

  Измерение при сверхвысоком давлении. При давлении до 42 МПа используется модификация расходомера сверхвысокого давления для измерения среды при высоком давлении и наличии механических включений.

  Расходомер применяется для измерения объема воды, закачиваемой в нагнетательные скважины систем поддержания пластового давления на нефтяных месторождениях, а также на магистральных трубопроводах и в технологических процессах.

  Принцип работы. Измерение основано на законе Фарадея и явлении электромагнитной индукции: в проводнике, движущемся в однородном магнитном поле, возникает ЭДС, пропорциональная индукции магнитного поля, длине проводника и скорости его движения.

  Если жидкость проводит ток, ее перемещение поперек линий магнитного поля приводит к возникновению ЭДС, пропорциональной скорости потока. Электромагниты устанавливаются так, чтобы линии магнитного потока были перпендикулярны направлению движения жидкости, а пара электродов фиксирует наведенную ЭДС.

• Документы

  • Скачать брошюру
  • Руководство по эксплуатации MagFlow 1100
  • Руководство по эксплуатации MT106
  • Руководство по эксплуатации MT150HC/MT151
  • Руководство по эксплуатации MT100H5/MT101
  • Руководство по эксплуатации MT200HC/MT206
  • Санитарный сертификат

• Комплектация

  Базовая комплектация электромагнитного расходомера MagFlow 1100 включает набор опций для измерения расхода воды и других жидкостей.

  Материал электродов	Нержавеющая сталь AISI 316; титановый сплав; монель (никелевый сплав); карбид вольфрама
  Футеровка	Хлоропрен (Т до +80°С); полиуретан (Т до +80°С); PTFE (Т до +80°С)
  Фланцы	Сталь; нержавеющая сталь
  Давление	1.6 МПа; 2.5 МПа; 4.0 МПа
  Степень защиты корпуса	IP65; IP67; IP68
  Конструкция	Моноблок; выносной преобразователь
  Источник питания	85…240 В/АС; 12…36 В/DC; литиевая батарея
  Выходные сигналы	4…20 мА; импульсный; RS485 (MODBUS); HART; PROFIBUS
