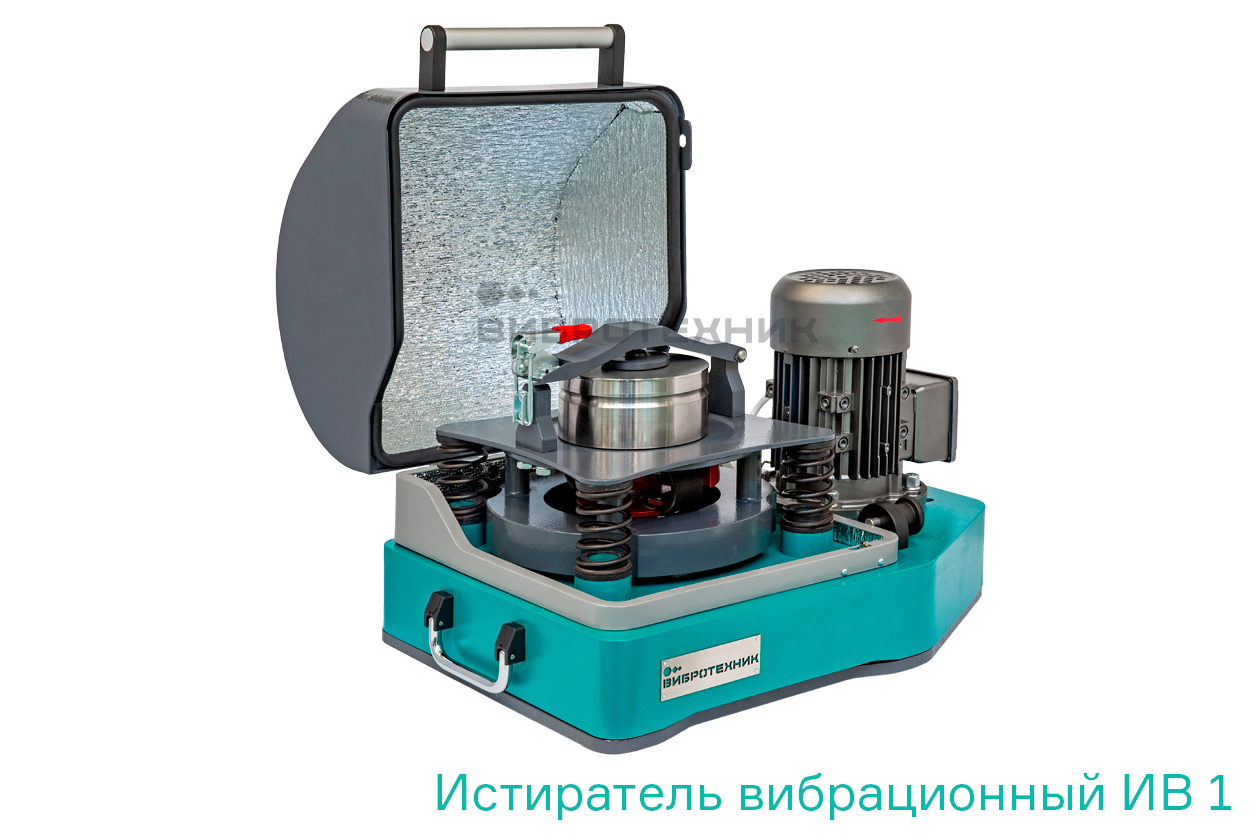

Истиратель вибрационный ИВ 1

В наличии

620 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Минимальный размер частиц продукта истирания	90%<74
  Максимальная крупность частиц	5
  Объем	20-50
  Время истирания	1-30
  Твердость	50-55 HRC, 55-62 HRC, 8, 9
  Напряжение, В	220
  Мощность, Вт	0.75
  Частота	1500
  Амплитуда колебаний	3.5
  Материал	40Х13, WC, ZrO2, ХВГ
  Средний размер частиц продукта истирания, мкм	20-50
  Количество чаш, шт.	1
  Модель пульта управления	ППУ1-04 (с таймером)

• Описание

  Описание устройства. В истирателе вибрационном измельчение происходит за счёт истирания — одновременной деформации сжатия и сдвига. Крупность измельчённого материала зависит от времени работы истирателя и физических свойств материала.

  На опорной плите через пружины смонтирована платформа с закреплёнными на ней быстрозажимным устройством и чашей в сборе, состоящей из крышки, кольца, ролика и чаши. Вращение от электродвигателя передаётся через ременную передачу на приводной вал, смонтированный на плите в подшипниковом узле. От него крутящий момент передаётся через эластичную лепестковую муфту к дебалансу, закреплённому на оси платформы.

  Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя.

  Принцип работы. Платформа истирателя вибрационного вместе с закреплённой на ней чашей совершает круговые колебания в горизонтальной плоскости. При этом кольцо обкатывается по стенкам чаши, а ролик — по стенкам кольца. Материал истирается между стенками чаши и кольцом, между роликом и кольцом, а также между нижними торцами ролика, кольца и дном чаши и между верхними торцами кольца, ролика и крышкой.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара
  • Открыть прайс

• Видео




• Применение

  Отрасли применения.

  • Горнодобывающая
  • Металлургическая
  • Строительная
  • Химическая
  • Фармацевтическая

  Примеры применения. Ферросплавы, шлаки, кокс, стекло, сода, минеральные удобрения, гранит, мрамор, цемент, почва.

• Особенности

  Эффективное измельчение. Характер колебаний чаши обеспечивает обкатку ролика по кольцу, а также обкатку кольца по внутренней стенке чаши. Форма мелющих органов обеспечивает циркуляцию материала внутри чаши.

  Удобство эксплуатации. Откидная крышка для быстрого доступа к чаше. Быстрозажимное устройство крепления чаши. Устройство натяжения клиноременной передачи.

  Эффективная шумоизоляция. Специальный шумоизоляционный материал на внутренней стороне крышки обеспечивает низкий уровень шума.

  Безопасность эксплуатации. Концевой микровыключатель исключает запуск с открытой крышкой.

  Оригинальный привод. Эластичная лепестковая муфта снижает уровень вибрации, передаваемой на опорную поверхность.

  Качественные рабочие органы. Чаша может быть изготовлена из закалённой инструментальной стали ХВГ, нержавеющей стали 40Х13, карбида вольфрама или диоксида циркония. Полировка чаши, крышки, кольца и ролика практически исключает заражение пробы частицами предыдущих проб.

  Измельчение без намола. Применение чаш из диоксида циркония или карбида вольфрама исключает намол железа при пробоподготовке.

  Комплектация пультом управления. Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическую остановку работы оборудования по истечении заданного времени;
  • автоматическое отключение питания при превышении максимального значения тока или коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.

• Комплектация

  Базовый комплект поставки.

  • Истиратель вибрационный с чашей в сборе из инструментальной стали ХВГ, напряжением питания 220 В, пультом управления ППУ1-04 и стойкой для пульта.
  • Изготовление тары и упаковка.

  Рекомендуемый комплект поставки.

  • Базовый комплект.
  • Дополнительная чаша в сборе из инструментальной стали ХВГ — 1 шт.
  • Сито СЛ 20/50Н нормальной точности с полотном (лазер) (50,00 × 50,00 мм, нержавеющая сталь) и поддон диаметром 200 мм.
  • Тумба Т 80.
  • Совок малый (0,1 л).
  • Комплект лепестков (2 шт.).
  • Тара и упаковка.

• Дополнительно

  •

    Варианты исполнения чаш V400 для Истирателей вибрационных ИВ 1 и ИВ 3М

    По запросу
