Описание
| Производитель: | Акип, Россия |

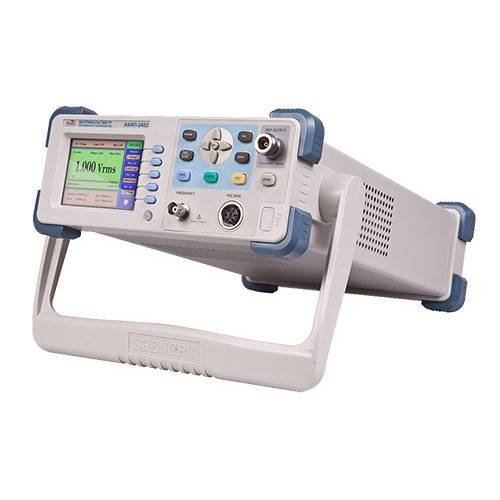

АКИП-2403 — стационарный вольтметр, позволяющий измерять напряжение переменного тока высокой частоты, а также частотные характеристики и мощность сигналов. Вольтметр АКИП-2403 имеет встроенный шестиразрядный частотомер с BNC-входом. Благодаря этому, данный аппарат можно применять вместо нескольких устройств, предназначенных для работы с высокочастотным оборудованием.
Вольтметр АКИП-2403 будет полезен при настройке, сборке и ремонте радиоустройств, тестировании и монтаже систем энергоснабжения.
При определении среднеквадратичного значения напряжения, вольтметр АКИП-2403 может работать в пределах от 1 мВ до 10В, это определять даже незначительные отклонения измеряемых характеристик. Показания вольтметра выводятся как в абсолютных, так и в логарифмических значениях. Пользователь может вручную устанавливать требуемые единицы измерения.
При работе АКИП-2403 определяет максимальные и минимальные значения, которые можно удержать на экране нажатием на кнопку HOLD. На дисплей вольтметра выводятся результаты относительных измерений. Вольтметр АКИП-2403 оборудован вспомогательной аналоговой шкалой, которая отображает текущие значения в виде графика, это позволяет отслеживать все процессы во время измерений.
На экране вольтметра АКИП-2403 отображаются не только результаты измерений, но и все основные настройки, а также текущий режим. Всё это обеспечивает эффективный контроль состояния аппарата.
Полученные при измерениях данные можно без проблем передать на ПК, для более детальной и эффективной обработки. Вольтметр АКИП-2403 подсоединяется к ПК с помощью интерфейса RS-232 и специального программного обеспечения.
АКИП-2403 питается от сети. Корпус вольтметра изолирован и выполнен из ударопрочного материала, а также имеет специальное влагостойкое покрытие. АКИП-2403 поставляется вместе с кабелем питания, ВЧ-пробником с коаксиальным кабелем, интерфейсом RS-232 и программой для передачи данных, кабелем BNC, адаптером, пылезащитным кейсом.
- Вольтметр АКИП-2403
- Сетевой шнур
- ВЧ пробник до 1,2 ГГц с коаксиальным кабелем
- Кабель BNC-BNC
- Адаптер N/BNC
- Тройник (N/N/N)
- Кабель RS-232
- Руководство по эксплуатации
Технические характеристики
| АКИП-2403 | |
| Диапазон частот | |
| с ВЧ-пробником | 9 кГц…1200 МГц |
| с детектором 2 ГГц (опция) | 10 кГц 2000 МГц |
| с детектором 3 ГГц (опция) | 10 кГц 3000 МГц |
| Измерение напряжения | |
| Диапазон измерения | 1 мВ…10 Вскз (на нагрузке 50 Ом) |
| Пределы измерений | 4 мВ / 40 мВ / 400 мВ / 4 В / 10 В (ручн. или автовыбор) |
| Погрешность измерения (на 100 кГц) В диапазоне 10 мВ … 10 В: | (2 %+5 ед.мл.р.) при 23±5°C, (2%+5 ед.мл.р.) при 0…40°C |
| Погрешность измерения (на 100 кГц) В диапазоне 10 мВ … 10 В: | (2,5 %+10 ед.мл.р.) при 23±5°C, (3,5 %+16 ед.мл.р.) при 0…40°C |
| Измерение уровня | |
| Диапазон измерения | -47дБн…+33 дБн (на нагрузке 50 Ом, 0 дБн = 0,223 Вскз) |
| Пределы измерений | -40 дБн / -20 дБн / 0 дБн / 20 дБн / 40 дБн (ручн. или автовыбор) |
| Погрешность измерения (на 100 кГц) В диапазоне -27 дБн … 33 дБн: | 0,36 дБн при 23±5°C, 0,6 дБн при 0…40°C |
| Погрешность измерения (на 100 кГц) В диапазоне -41 дБн … 27 дБн: | 0,6 дБн при 23±5°C, 0,8 дБн при 0…40°C |
| Опорный выход (REF) | |
| Выходная частота | ≈100 кГц |
| Выходная амплитуда | 1 Вскз (на 50 Ом), 2 Вскз (без нагрузки) |
| Погрешность уст. | ±0.5% |
| Выходной импеданс | 50 Ом |
| КСВН Коаксиальные детекторы | |
| ≤1.03 | 10 кГц … 200 МГц; |
| ≤1.15 | 500 МГц … 1000 МГц; |
| ≤1.35 | 1600 МГЦ … 2000 МГц |
| ≤1.04 | 200 кГц … 500 МГц |
| ≤1.25 | 1000 МГц … 1600 МГц; |
| Частотомер (опция) | |
| Диапазон частот | 10 кГц….3 ГГц (опция 01 — до 1,5 ГГц, опция 02 – до 2,5 ГГц, опция 03 – до 3,5 ГГц) |
| Чувствительность | 50 мВскз … 5 Вскз |
| Связь по входу | Закрытый вход (АС) |
| Вх. импеданс | > 500 кОм (для f до 50 МГц), > 50 Ом (свыше 50 МГц), ёмкость < 30 пФ |
| Входной разъем | BNC |
| Погрешность опорного генератора | 5×10-6 |
| Общие данные | |
| Дисплей | Цветной графический ЖК-индикатор (QVGA, диаг. 9 см) |
| Интерфейс | RS-232, USB (1), опционально: GPIB, USB (на передней панели) |
| Напряжение питания | 220 — 240 В 10 %, 50 Гц 2 Гц, потребл. мощность 35 Вт |
| Габаритные размеры | 255 370 х 170 мм |
| Масса | 3,5 кг |
| Опции | Встроенный частотомер до 1,5 ГГц (опция 01), до 2,5 ГГц (опция 02), до 3,5 ГГц (опция 03), ВЧ детектор 2 ГГц, ВЧ детектор 3 ГГц, разъем USB на передней панели, интерфейс GPIB |
| Нормирование погрешности измерений | ||||||
|---|---|---|---|---|---|---|
| Диапазон частот | ВЧ пробник 1,2 ГГц | ВЧ детектор 2 ГГц | ВЧ детектор 3 ГГц | |||
| 2,25 В … 10 мВскз | 10 мВ … 2 мВскз | 2,25 В … 10 мВскз | 10 мВ … 2 мВскз | 2,25 В … 10 мВскз | 10 мВ … 2 мВскз | |
| +20 дБм … -27 дБм | -27 дБм … -41 дБм | +20 дБм … -27 дБм | -27 дБм … -41 дБм | +20 дБм … -27 дБм | -27 дБм … -41 дБм | |
| 100кГц …100 МГц | ±2% | ±3% | ±2% | ±3% | ±2% | ±3% |
| 10 кГц 200 MГц… | ±4% | ±5% | ±3% | ±4% | ±3% | ±4% |
| 200МГц… 300 МГц | ±5% | ±6% | ±5% | ±7% | ±5% | ±7% |
| 300МГц … 500 МГц | ±7% | ±8% | ±5% | ±7% | ±5% | ±7% |
| 500МГц … 600 МГ | ±10% | ±11% | ±5% | ±7% | ±5% | ±7% |
| 600 MГц …1000 MГц | ±10% | ±11% | ±8% | ±9% | ±8% | ±9% |
| 1000 МГц … 1200 МГц | ±12% | ±13% | ±12% | ±13% | ±12% | ±13% |
| 1200 MГц …1600 MГц | — | — | ±12% | ±13% | ±12% | ±13% |
| 1600 MГц …2000 MГц | — | — | ±15% | ±16% | ±16% | ±17% |
| 2000 MГц …2500 MГц | — | — | — | — | ±15% | ±16% |
| 2500 MГц …3000 MГц | — | — | — | — | ±17% | ±18% |
