Описание
| Производитель: | ВОСТОК-7 |
| Номер СИ | 92069-24 |

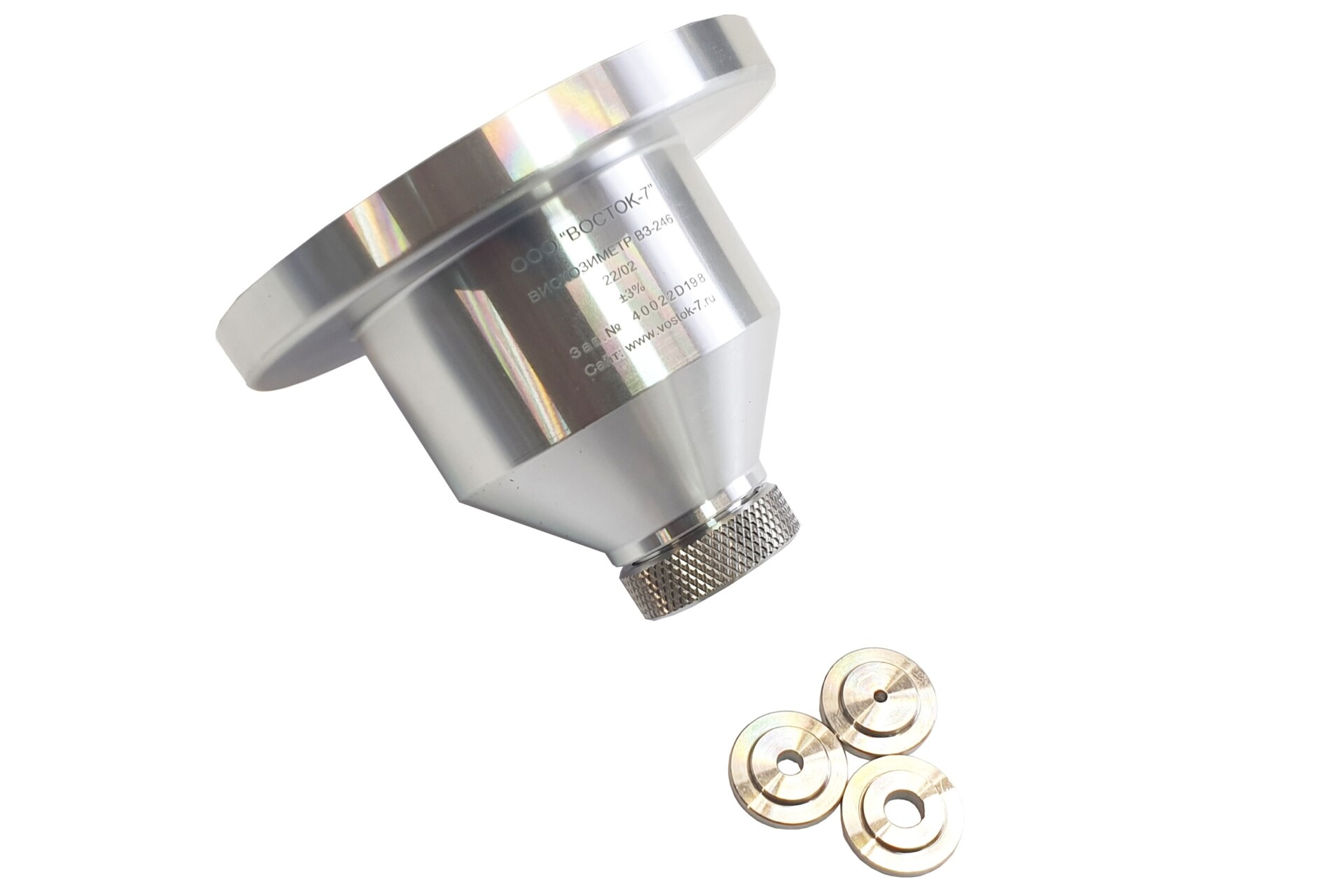

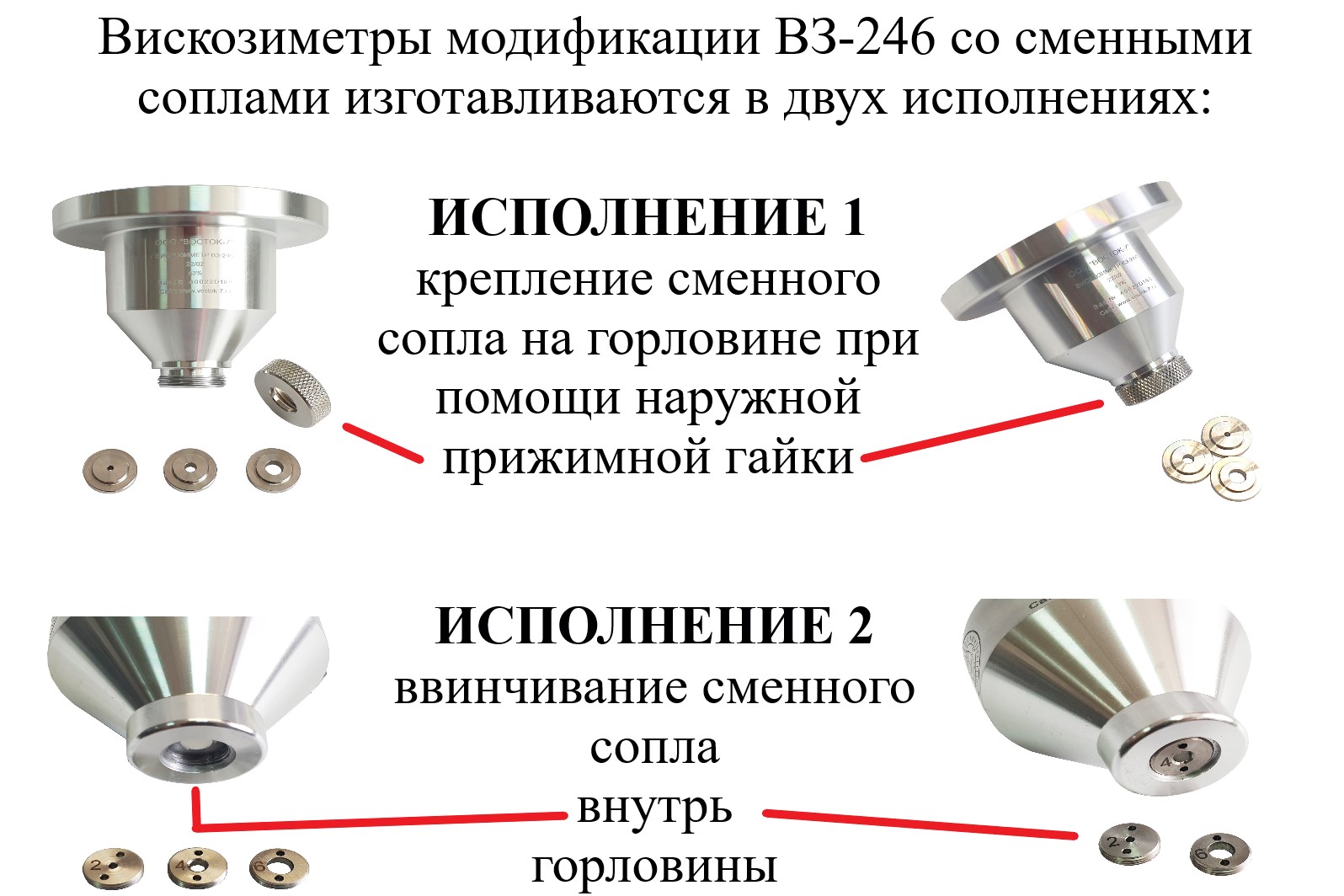

Вискозиметры проточные чашечные ВЗ модификации ВЗ-246 (исполнение 1 и исполнение 2) представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив (стойку) с пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры со сменными соплами изготавливаются в двух исполнениях:

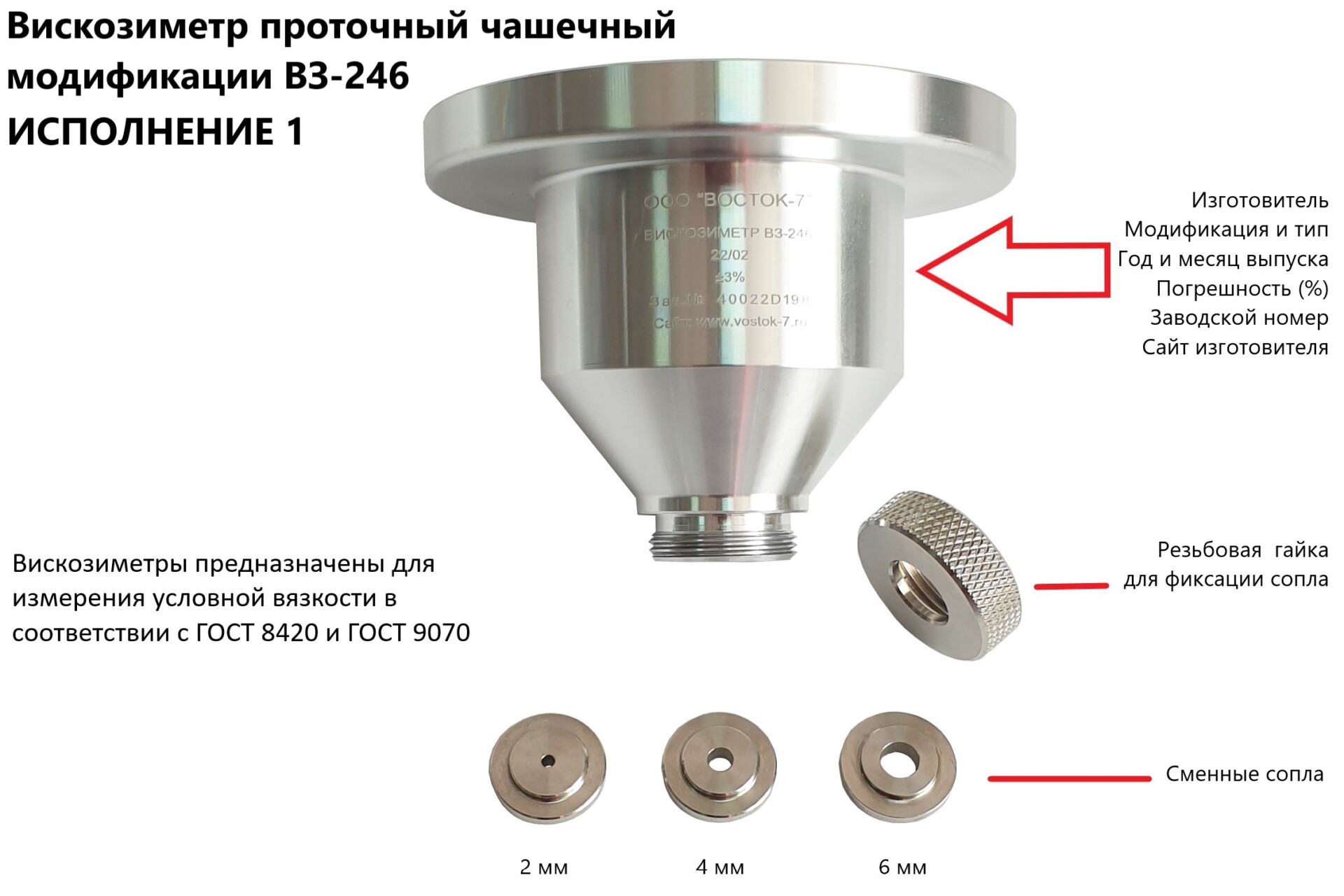

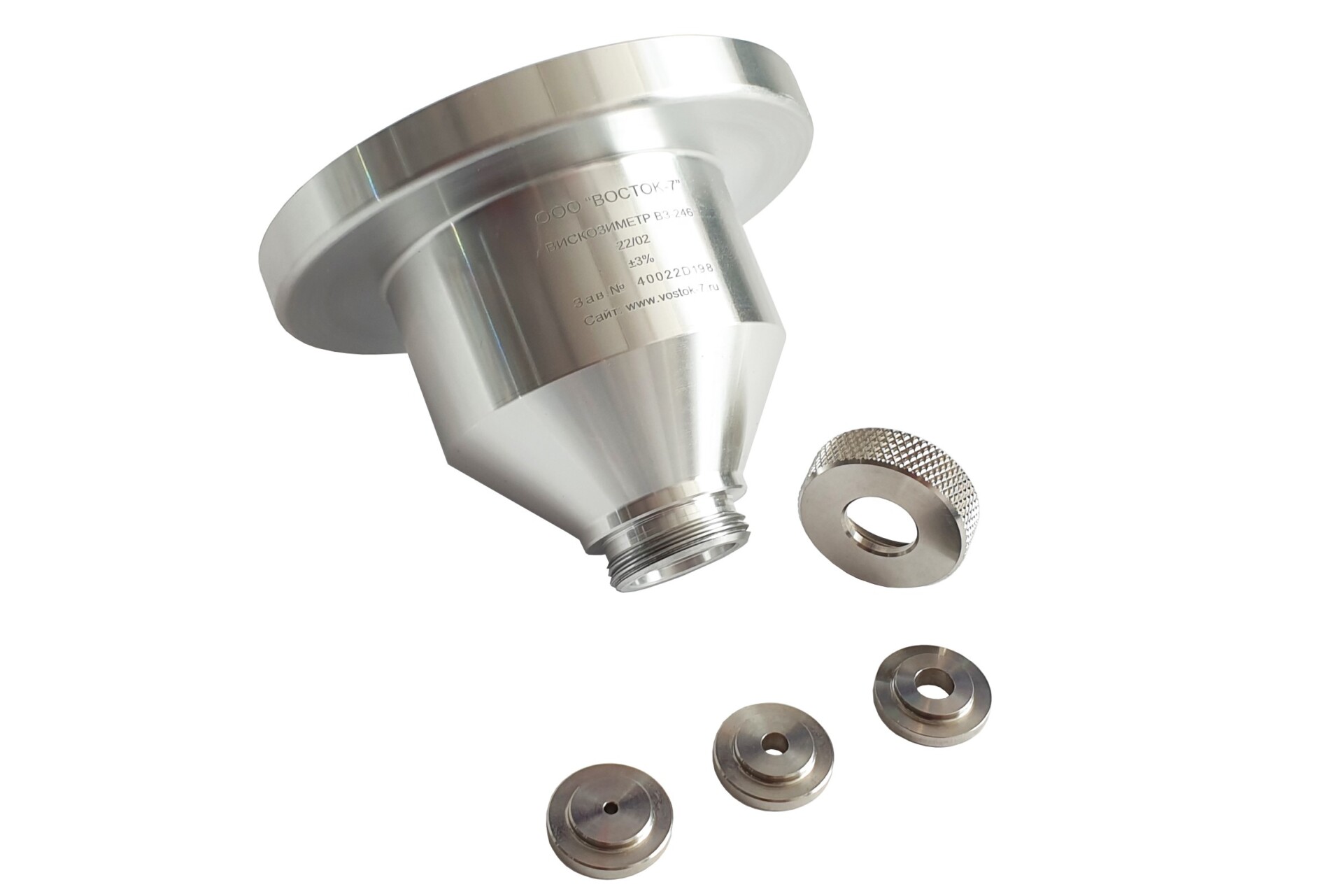

- крепление сменного сопла на горловине при помощи наружной прижимной гайки (исполнение 1)
- ввинчивание сменного сопла внутрь горловины (исполнение 2).
Вискозиметры предназначены для измерений условной вязкости в соответствии с ГОСТ 8420-22 (ISO 2431: 2019 NEQ). Обозначение модификации на изделии и при заказе: ВЗ-246.
Оптимальное время истечения для вискозиметра с соплами разного диаметра (ориентировочные показатели):
| Тип вискозиметра | Диаметр сопла, мм | Оптимальный диапазон времени истечения, с |
| ВЗ-246 | 2 | от 70 до 300 |
| 4 | от 20 до 200 | |
| 6 | от 20 до 200 |
Важно! Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:
Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
- Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
- Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
Метрологическая информация.
Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
- монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры на штативе”).
- погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).
Назначение средства измерений
Вискозиметры проточные чашечные предназначены для измерений условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских и приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т. п.).
Время истечения жидкости определяют с помощью секундомера (напр. Интеграл С-01).
Описание средства измерений
Принцип действия вискозиметров основан на измерении времени непрерывного истечения испытуемой жидкости определенного объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.
Вискозиметры изготавливаются из анодированного алюминия и представляют собой резервуар, выполненный в виде воронки (чаши) со сменными соплами или с запрессованным не сменным соплом, и могут поставляться отдельно или со штативом выбранного исполнения (модели) с кольцевым держателем и пузырьковым уровнем (ватерпасом). Модель штатива и необходимость его поставки определяется при заказе на поставку вискозиметра.
Комплектация
|
Наименование |
Обозначение |
Кол-во |
| Вискозиметр проточный чашечный ВЗ выбранной модификации и исполнения1 |
ВЗ-246 |
1 шт. |
| Термометр технический стеклянный жидкостный ТТЖ (0/+100) (с поверкой) |
1 шт. |
|
| Цифровой секундомер (с поверкой) |
1 шт. |
|

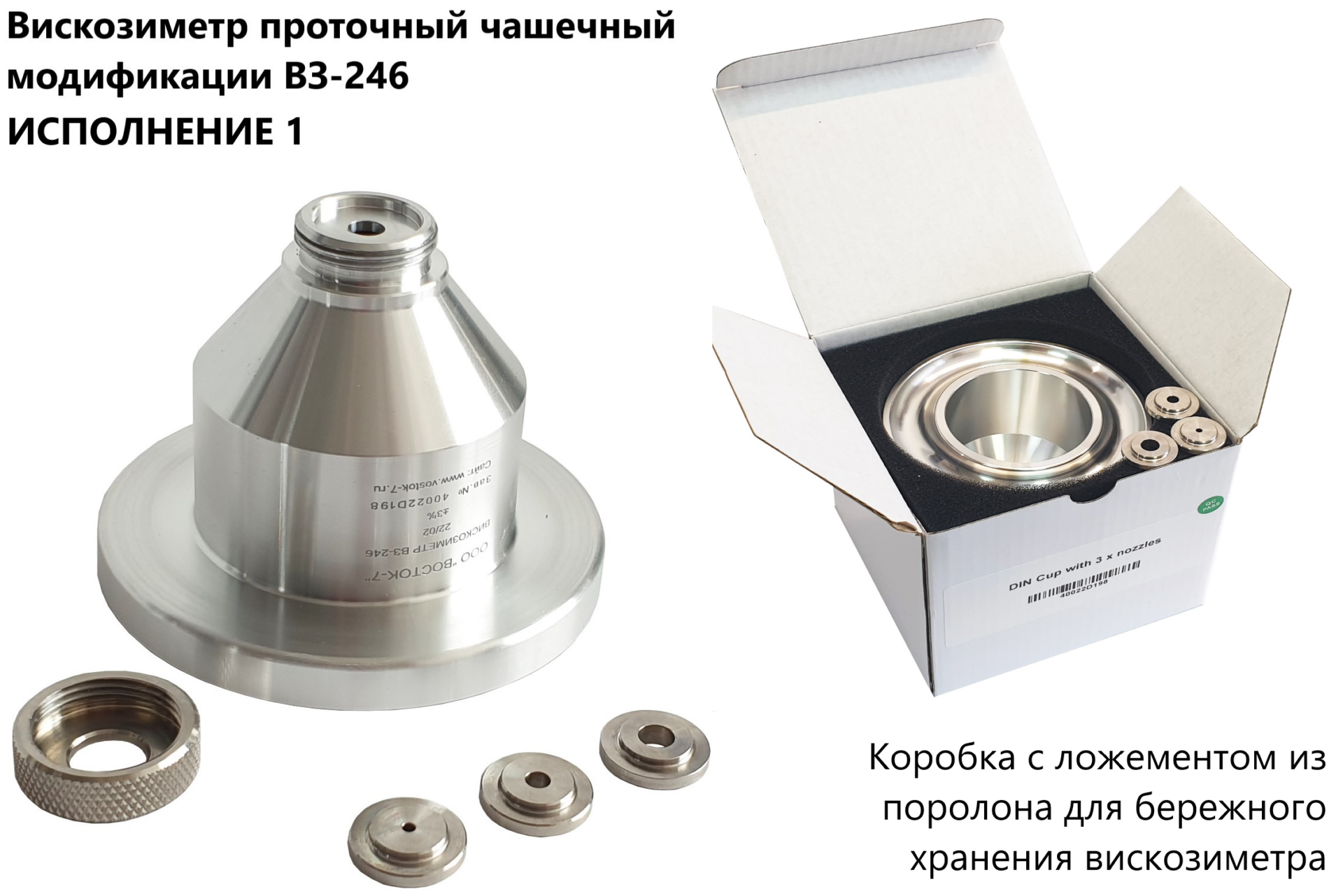

| Картонная упаковочная коробка с ложементом из поролона для хранения вискозиметра |
1 шт. |
|
| Штатив выбранной модели2) |
по заказу |
|
| Упаковочный кейс для штатива3) |
1 шт. |
|
| Дополнительное оборудование и отдельные принадлежности4) |
по заказу |
|
| Руководство по эксплуатации с Паспортом |
26.51.6-001-11548758-2022 РЭ 26.51.6-001-11548758-2023 ПС |
1 экз. |
| Пластина из стекла размером не менее 90×120 мм или алюминиевый диск диаметром не менее 55 мм |
1 шт.2) |
|
| Сосуд приёмный вместимостью до 500 см3 |
1 шт.2) |
|
| ________ 1) Модификация и исполнение вискозиметра ВЗ определяется при заказе. 2) Поставляется по отдельному заказу (при необходимости). 3) Поставляется при заказе штатива (при необходимости). 4) По отдельному заказу возможна поставка: — покровного стекла диаметром 10 мм для удаления излишков жидкости с пузырьковым уровнем, — стального приёмного сосуда/лабораторного стакана вместимостью 500 см3, — штуцеров (2 шт.) из нержавеющей стали для подвода/отвода теплоносителя и герметика (1 шт.) для штатива-треноги с термокожухом, — и др. |
||
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ВИСКОЗИМЕТРА ВЗ-246 (исполнение 1)
|
Наименование |
Диаметр сопла, мм |
Артикул для заказа |
|
Вискозиметр проточный чашечный ВЗ-246 (исполнение 1) |
2, 4 и 6 |
1108 |
|
Поставляется по отдельному заказу (при необходимости). |
||
| Штатив-тренога из аннодированного алюминия со встроенным пузырьковым уровнем |
— |
1102 |
| Штатив-стойка с чугунным основанием и пластиковымкольцевым держателем со встроенным пузырьковым уровнем |
— |
ТМТ10 |
| Штатив-стойка из нержавеющей стали со встроенным пузырьковым уровнем и стальным приёмным сосудом |
— |
ТМТ12 |
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ВИСКОЗИМЕТРА ВЗ-246 (исполнение 2)
|
Наименование |
Диаметр сопла, мм |
Артикул для заказа |
|
Вискозиметр проточный чашечный ВЗ-246 (исполнение 2) |
2, 4 и 6 |
ТМ128 |
|
Поставляется по отдельному заказу (при необходимости). |
||
| Штатив-тренога из аннодированного алюминия с покровным стеклом для удаления излишков жидкости с пузырьковым уровнем |
— |
ТМТ11 |
| Штатив-стойка с чугунным основанием и пластиковымкольцевым держателем со встроенным пузырьковым уровнем |
— |
ТМТ10 |
| Штатив-стойка из нержавеющей стали со встроенным пузырьковым уровнем и стальным приёмным сосудом |
— |
ТМТ12 |
| Штатив-стойка с термокожухом из анодированного алюминия с покровным стеклом для удаления излишков жидкости с пузырьковым уровнем |
— |
ТМТ13 |
|
Дополнительная комплектация. |
||
| Ключ штифтовый для замены сопел вискозиметра ВЗ-246 и ВЗ-246П (исполнение 2) | ||
| Набор сменных сопел 2мм+4мм+6мм для ВЗ-246 (исполнение 2) — заказывается совместно с конкретным вискозиметром, в противном случае соблюдение предела погрешности не гарантируется. |
2, 4 и 6 |
ТМ1272 |
| Вискозиметр ВЗ-246 (исполнение 2). Инспекционный набор: — Вискозиметр ВЗ-246 (исполнение 2) с поверкой; — Штатив-стойка из нержавеющей стали со встроенным пузырьковым уровнем и стальным приёмным сосудом; — Секундомер: дискретность 0,01с; погрешность 0,1с (поверке не подлежит); — Кейс противоударный, пыле- влагозащищённый. |
ТМТ136 |
|
|
Наименование |
Артикул для заказа |
| Термометр с ценой деления не более 0,5 0С и с погрешностью измерений не более 0,2 0С (напр. термометр ТН-3 по ГОСТ 400-80) с поверкой |
По запросу |
| Цифровой секундомер с дискретностью 0,01 с и погрешностью не более 0,2 с для диапазона условной вязкости от 12 до 40 с, с поверкой |
По запросу |
| *Список поверяемых средств измерений, дополнительно поставляемых с вискозиметрами по запросу. | |
Технические характеристики
Таблица 1 — Метрологические характеристики вискозиметров ВЗ-246.
|
Обозначение модификации |
Диапазон измерений условной вязкости (времени истечения) жидкости при рабочей температуре, с |
Пределы допускаемой относительной погрешности измерения времени истечения, % |
| В3-246 — сопло диаметром 2 мм — сопло диаметром 4 мм — сопло диаметром 6 мм |
от 70 до 300 от 10 до 200 от 20 до 200 |
в поддиапазонах измерений:
— от 10 до 50 с включ. ±10; — св. 50 до 100 с включ. ±3,0; — св. 100 до 300 с включ. ±10 |
Таблица 2 — Технические характеристики вискозиметров ВЗ-246.
| Наименование характеристики | Значения для модификации (исполнения) | ||||||||
| В3-246 | |||||||||
|
Вместимость резервуара вискозиметра, см3 |
100±1 | ||||||||
|
Рабочая температура анализируемой жидкости при измерении условной вязкости, °С |
20,0±0,2 | ||||||||
|
Номинальный внутренний диаметр отверстия сопла, мм |
2,000 | 4,000 | 6,000 | ||||||
|
Допускаемое отклонение от номинального диаметра отверстия сопла, мм |
±0,012 | ±0,015 | ±0,015 | ||||||
|
Номинальная высота сопла, мм |
4,000 | 4,00 | 4,00 | ||||||
|
Допускаемое отклонение от номинальной высоты сопла, мм |
±0,015 | ±0,10 | ±0,10 | ||||||
|
Диапазон оптимальных значений кинематической вязкости анализируемых жидкостей, мм2/с (сСт) |
от 15 до 30 | от 96 до 685 | от 550 до 2000 | ||||||
|
Габаритные размеры (без штатива), мм, не более: — внешний диаметр — высота |
92 73 | ||||||||
|
Масса (без штатива), кг, не более |
0,22 | ||||||||
|
Условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность, %, не более — атмосферное давление, кПа |
от +18 до +22 80 от 96 до 104 | ||||||||
|
Материал резервуара и фланца вискозиметра |
Алюминий анодированный |
||||||||
|
Материал сопла вискозиметра |
Нержавеющая сталь |
||||||||
|
Габаритные размеры штатива (В*Ш*Г), мм, не более |
330*140х160 |
||||||||
|
Масса штатива, кг, не более |
2,7 |
||||||||
|
Срок службы прибора, лет, не менее |
12 |
||||||||
|
Средняя наработка на отказ, ч, не менее |
15000 |
||||||||
| Гарантийный срок, лет, не менее |
3 |
||||||||
