В7-297 толщиномер ультразвуковой (через покрытие) с поверкой

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	от 0.7 до 90.0, от 2.0 до 100.0, от 2.0 до 300.0, от 3.0 до 35.0
  Разрешение	0.01, 0.1
  Погрешность измерений	±(0.005H+0.1), ±(0.01H+1), ±0.5
  Диапазон рабочих температур	0…+35, от -10 до +400
  Диапазон частот	5
  Питание	2 шт. 1.5 V тип АА
  Время непрерывной работы	90
  Диаметр, мм	10, 12, 6
  Относительная влажность	90
  Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм	20
  Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм	1.2
  Диапазон измерения скорости ультразвука, м/с	1000…9999
  Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм	160
  Количество дополнительных подключаемых преобразователей, в т. ч. высокотемпературных	3 (1*)
  Память	400 значений
  Время авто выключения прибора, мин	3

• Описание

  Состояние в реестрах средств измерений

  Страна, ответственная организация	Номер в госреестре
  Российская Федерация, Росстандарт	81067-21
  Российская Федерация, ОАО «РЖД»	не внесено
  Республика Беларусь, Госстандарт	не внесено
  Республика Казахстан, КТРМ	не внесено
  Иные регистры, удостоверения, заключения, разрешения и пр.	отсутствуют

  Основные сведения. Изготовитель: ООО «Восток-7» (РФ). Состояние: новое изделие.

  Поверка. Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

  Назначение средства измерений. Толщиномеры ультразвуковые В7-297 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием: лаком, краской или изоляцией, при одностороннем доступе к поверхности контроля.

  Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Эксплуатация возможна в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.

  Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей, предназначенными для измерения конструкционных изделий различной толщины и с различным состоянием поверхности: с высокой температурой, корродированными поверхностями или покрытием.

  Принцип действия. Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. Метод предусматривает измерение времени двойного прохода ультразвуковых волн через объект контроля, которое при известной скорости распространения ультразвуковых волн в материале пересчитывается в значение толщины.

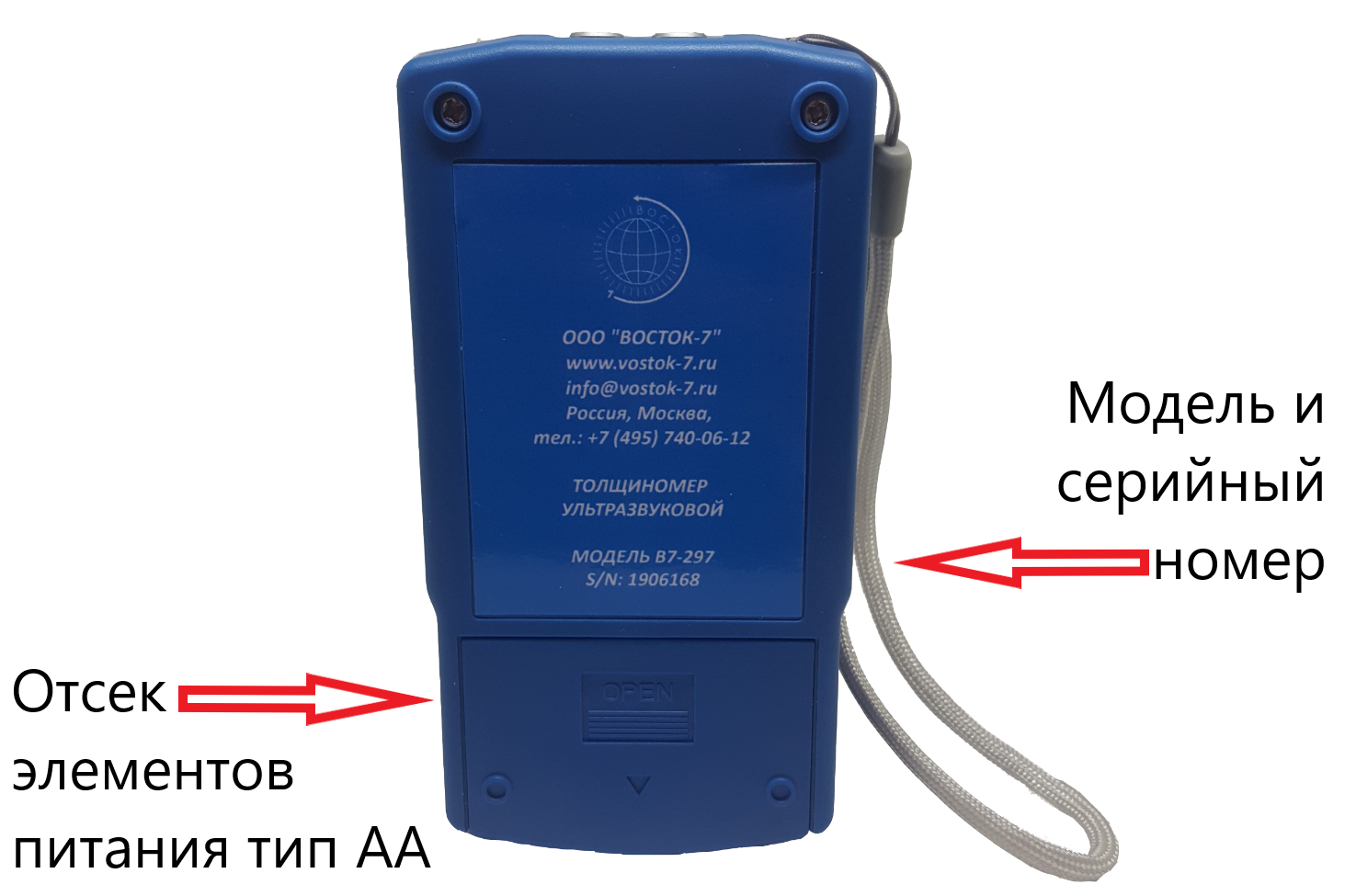

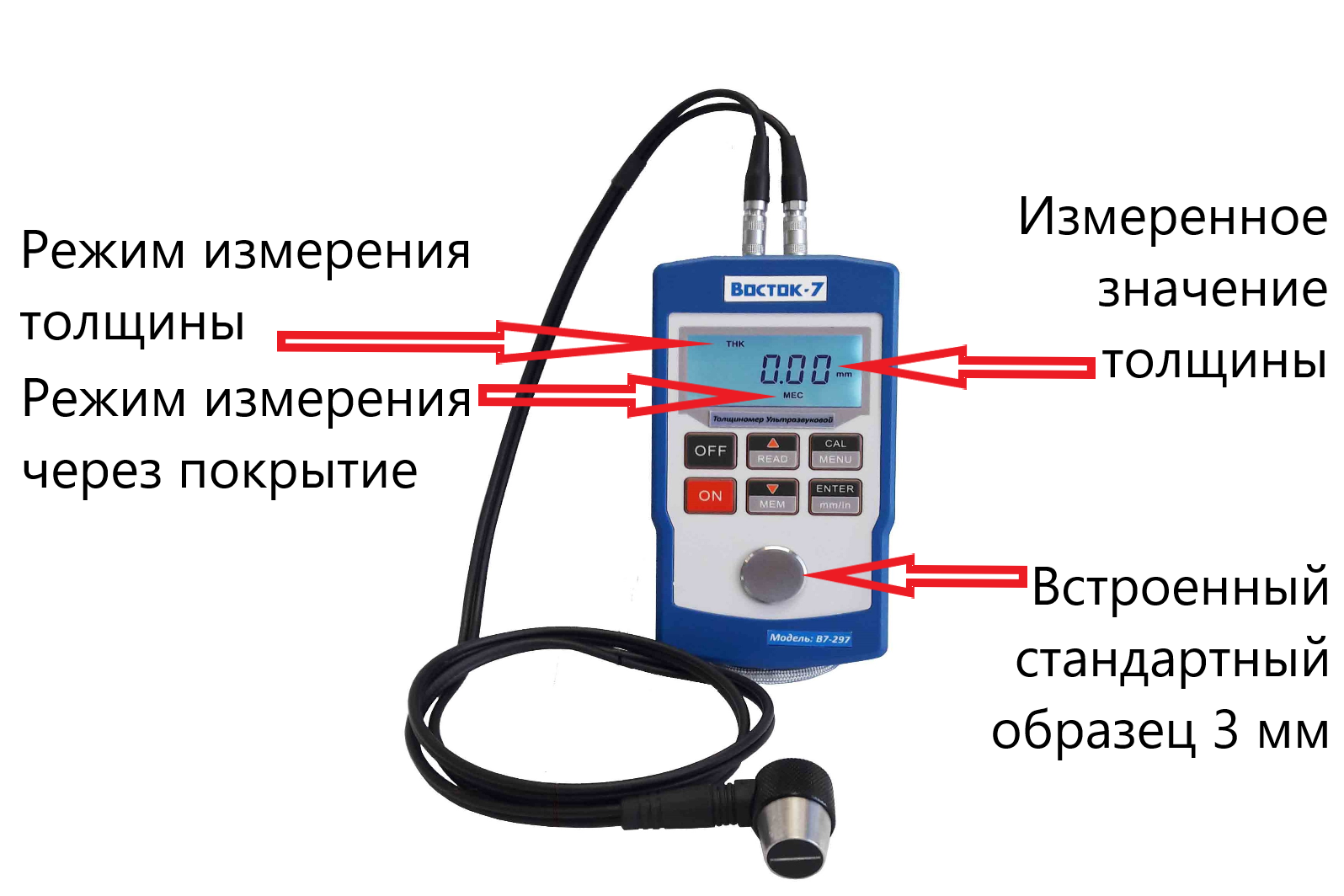

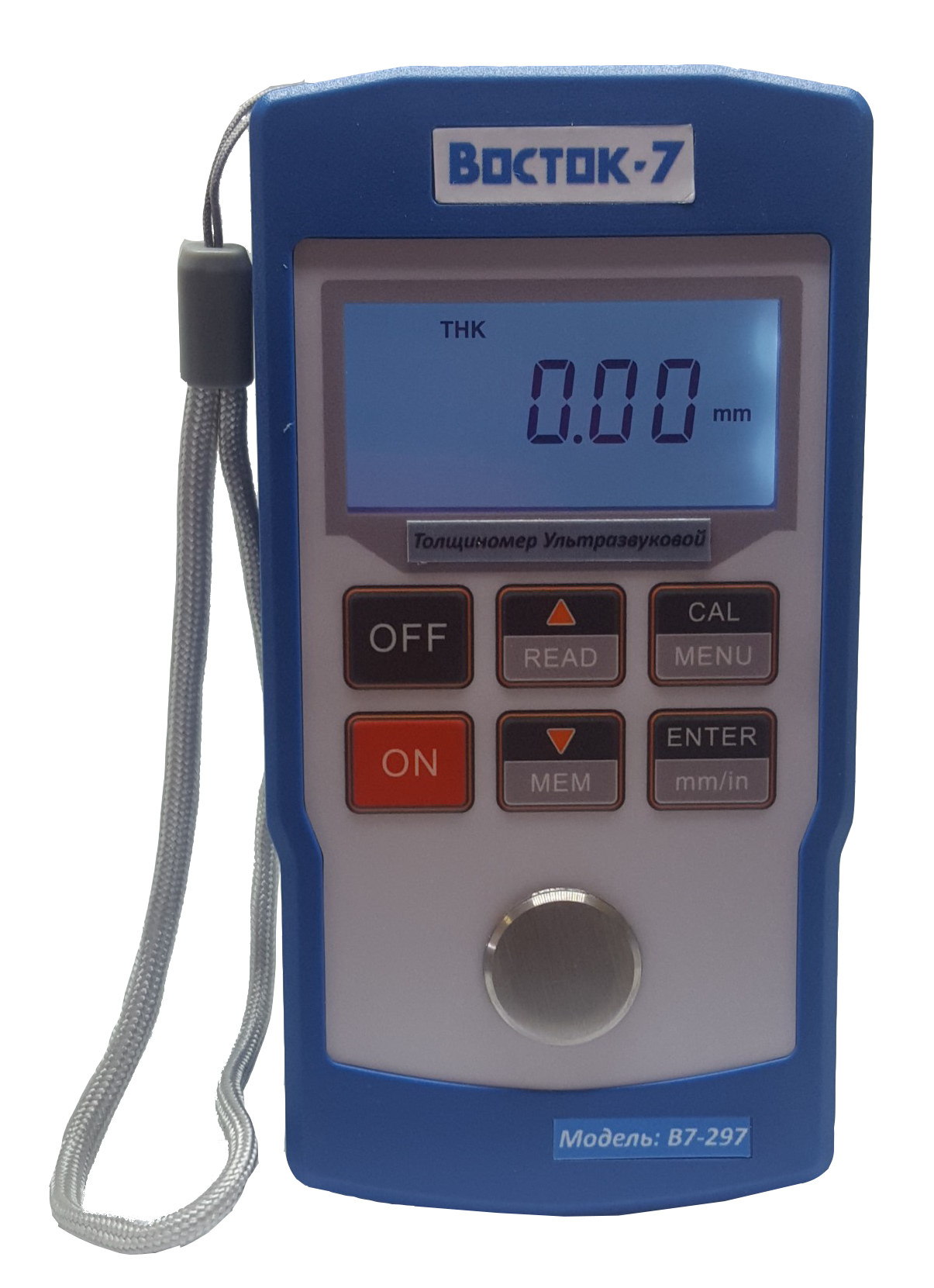

  Конструктивно толщиномер состоит из электронного блока с дисплеем и пленочной клавиатурой управления и ультразвукового преобразователя, подключаемого к электронному блоку кабелем. В лицевую панель корпуса встроена стальная пластина толщиной 3 мм для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и служебная информация для управления толщиномером.

  Толщиномеры ультразвуковые В7-297 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,7 до 300 мм по стали с четырьмя типами преобразователей для стандартных и высокотемпературных поверхностей. Предусмотрены миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки и через покрытие, в том числе коррозию. Память рассчитана на 400 измерений.

  Базовый преобразователь РТ-5 без пружины обеспечивает стандартные измерения, а также специализированные измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностями с неметаллическим покрытием. Специализированный режим двойного эхо-сигнала позволяет измерить фактическую толщину основного металла без удаления защитного покрытия или краски и без нарушения поверхности. Эта функция также используется при измерении глубоко корродированных изделий — остаточной толщины стенок труб, сосудов давления и других объектов.

• Документы

  • Описание типа средства измерений 81067-21. Толщиномеры ультразвуковые В7-217, В7-227, В7-237, В7-287, В7-297
  • Методика поверки толщиномеров ультразвуковых В7-217, В7-227, В7-237, В7-287, В7-297
  • Казахстан. Сертификат о признании утверждения типа средств измерений — Толщиномеры ультразвуковые В7-217, В7-227, В7-237, В7-287, В7-297

• Комплектация

  Базовая комплектация:

  • Блок электронный без батареек — 1 шт.
  • Преобразователь РТ-5 без пружины, базовый, 5 МГц — 1 шт.
  • Ёмкость 50 мл с контактной смазкой — 1 шт.
  • Руководство по эксплуатации — 1 экз.
  • Методика поверки — 1 экз.
  • Упаковочный кейс для хранения и переноски — 1 шт.

  Дополнительная комплектация по заказу:

  • Преобразователи различного назначения: РТ-5 с пружиной, ХТ-5, GT-5 и CT-5.
  • Калибровочные образцы и меры толщины.
  • Контактная смазка для обычного применения и высокотемпературная контактная смазка.
