Установка статического нагружения штамповая ПМД-МГ4

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	от 0 до 15, от 0,7 до 100, от 3 до 300
  Погрешность измерений	± (0,02S+0,015), ± 1
  Диаметр нагрузочной плиты, мм	300; 600*; 720*

• Описание

  Установка статического нагружения штамповая предназначена для определения модуля деформации и модуля упругости земляного полотна при проведении измерений методом статического нагружения, в соответствии с ГОСТ 59866-2022. Принцип действия установки заключается в последовательном нагружении и разгрузке нагрузочной плиты (НП) с помощью гидравлического домкрата, установленного под противовесом. Проводится пять этапов нагружения: предварительное нагружение; первичное нагружение; разгрузка; повторное нагружение. По результатам измерений силы тензодатчиком и известной площади штампа вычисляется давление под нагрузочной плитой. Перемещение НП, под воздействием прилагаемой силы, измеряет цифровым индикатором (ИЦ), установленном на устройстве для измерения перемещения НП. Электрические сигналы с тензодатчика и ИЦ поступают во вторичный измерительный преобразователь (электронный блок) для аналого-цифрового преобразования, обработки и индикации результатов измерений.

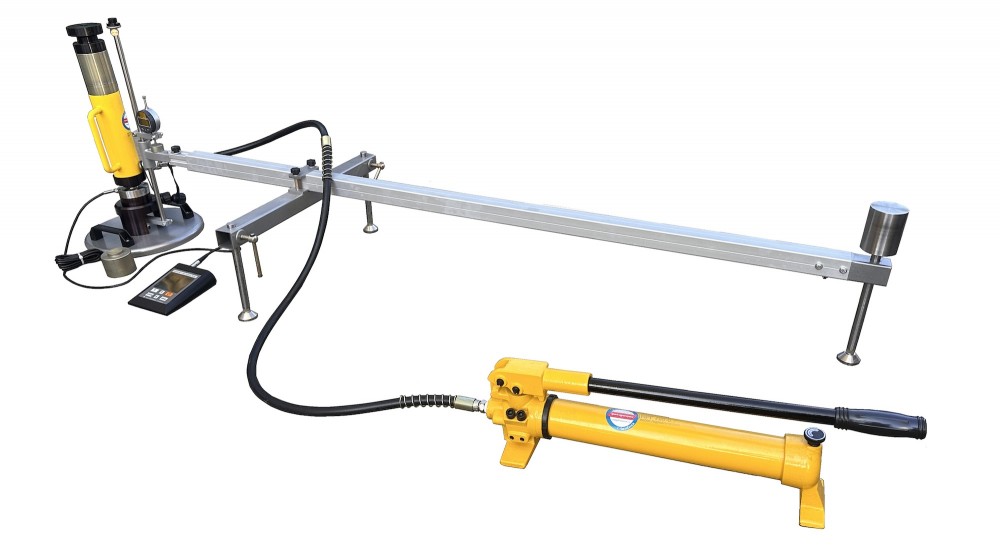

  Установка состоит из электронного блока, механизма нагружения и устройства для измерений перемещения (осадки) нагрузочной плиты. Механизм нагружения включает в себя тензометрический датчик силы, установленный на НП, и гидравлический домкрат, соединяемый шлангом высокого давления с ручным гидравлическим насосом. Устройство для измерений перемещения НП включает в себя индикатор с цифровым отсчетным устройством.

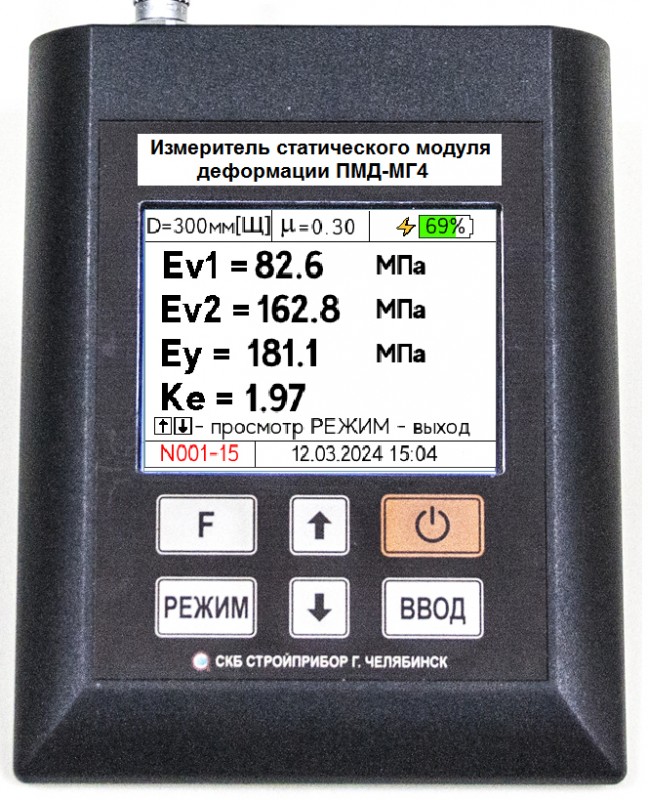

  Числовые значения силы, изменяющиеся при нагружении, отображаются на дисплее разными по цвету в зависимости от отклонения значения действительной силы от заданного значения: синий цвет — действительное значение силы меньше заданного значения; зеленый цвет — действительное значение силы соответствует заданному значению; красный цвет — действительное значение силы больше заданного значения.

• Комплектация

  • Электронный блок
  • Индикатор цифровой
  • Нагрузочная плита
  • Штатив
  • Комплект проставок
  • Гидравлический домкрат
  • Ручной гидравлический насос
  • Кабель USB
  • Зарядное устройство
  • USB-флешнакопитель с программным обеспечением

• Гарантия

  Гарантийный срок эксплуатации 18 месяцев.

  Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

• Видео

• Документы

  • Руководство по эксплуатации (инструкция) ПМД-МГ4

• Дополнительно

  •

    Программа «МОДУЛЬ»
