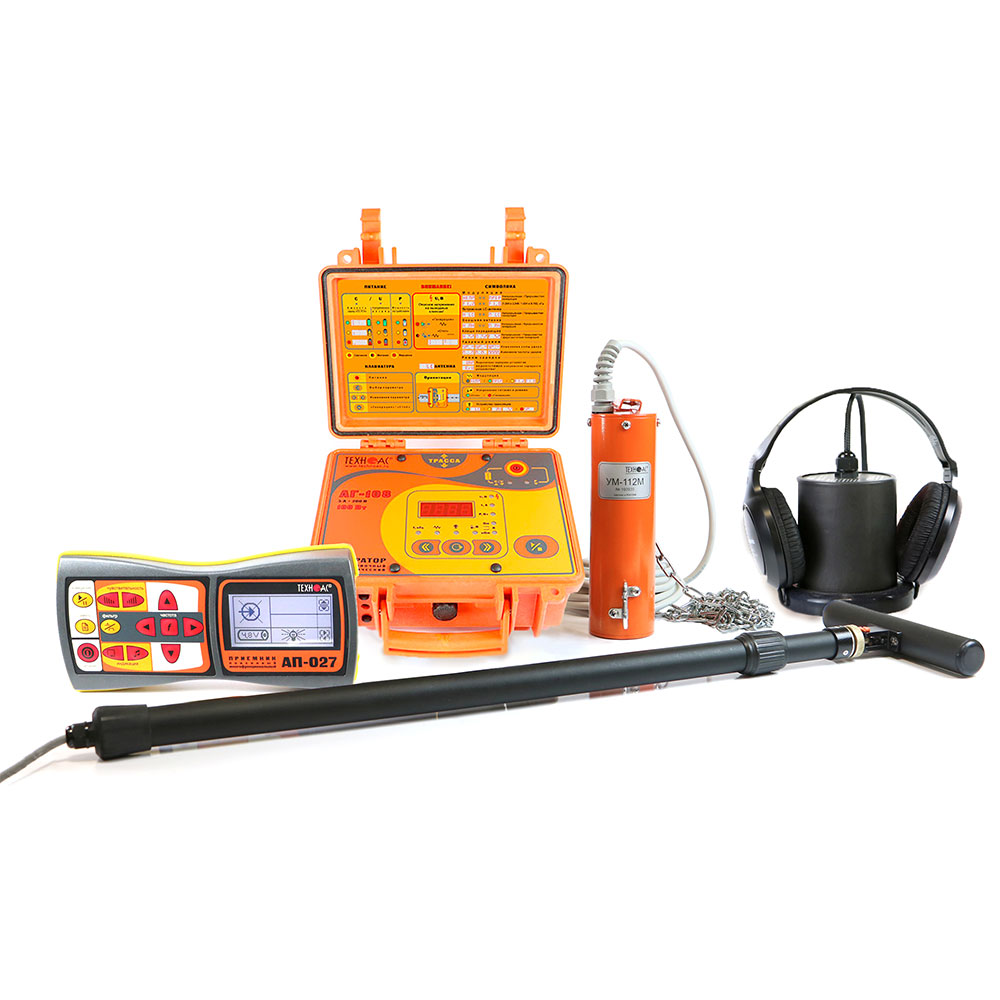

Успех ТПТ-278 — трассотечеискатель для диагностики неметаллических и металлических трубопроводов

В наличии

Трассотечеискатель предназначен для поиска металлических и неметаллических трубопроводов, трассировки коммуникаций и обнаружения повреждений кабельных линий. В комплекте объединены электромагнитные и акустические методы поиска; глубина обнаружения разгерметизации — до 3 м, глубина залегания трассы — до 6 м.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,03…0,50 кГц, 0,05…8,6 кГц, 0,09…2,20 кГц, 0,15, 0,15 кГц, 0,21, 0,31, 0,45, 0,65, 0,95, 1,38, 1,38 кГц, 100, 100 Гц, 100…450 Гц через 50 Гц, 1024, 1024 Гц, 120…540 Гц через 60 Гц, 32768 Гц, 32768 Гц, Широкая Полоса 50…8600 Гц, 32768 для «LC» или 8192 для «АН», 33 кГц, 50, 50…60 Гц, 512, 512 Гц, 8192, 8192 Гц, ограничение диапазона «сверху» 2,00, ограничение диапазона «снизу» 0,1, Центральная частота квазирезонансного фильтра 50/60 Гц
Питание	10…15 В, мощность ≥ 140 Вт, 12,8 В, 8 Ач, 8 элементов LiFePO4 26700, внешний аккумулятор, например, автомобильные аккумуляторы 12 В, напряжение 4…7 В: аккумуляторы «тип АА» 1,2 В, 4 шт., от приёмника, Рабочий диапазон питающих напряжений: 10…15 В, щелочные батареи «тип АА» 1,5 В, 4 шт.
Время непрерывной работы	1.5, 20, 7.5, 8
Глубина обнаружения мест разгерметизации	до 3 м
Определение глубины залегания трассы	до 6 м
Трассировка коммуникаций	до 5 км
Максимальная выходная мощность	100 Вт, 50 Вт в непрерывном режиме; 100 Вт в прерывистом режиме
Визуальная индикация	ЖКИ: символы и значения выбираемых режимов и параметров; анимированная шкала уровня входного сигнала; цифровое значение и анимированная шкала уровня выходного сигнала; график уровня выходного сигнала; частотный спектр выходного сигнала; цифровое и графическое отображение уровней выходного сигнала, записанных в памяти
Звуковая индикация	Головные телефоны — натуральный широкополосный или отфильтрованный сигнал
Количество сохраняемых значений в памяти	30
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Режимы модуляции	Прерывистый «ПРЕР»; длительность посылки 0,1 сек.; частота следования посылок 1 Гц; двухчастотные режимы «F1_2» и «F1_8»
Выходной ток	5 А при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»; 3 А при частоте 32768 Гц
Выходной ток (автоматическое согласование)	0,1 А
Максимальное выходное напряжение	150 В в двухчастотном режиме модуляции «F1_2» / «F1_8»; 200 В в других режимах
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60
Степень защиты корпуса	IP65
Рабочее положение крепления ударного механизма на трубу	Допустимое — любое; оптимальное для максимальной дальности трассировки — верхнее
Диаметр исследуемой трубы	от 50 мм

Описание

Успех ТПТ-278 объединяет генератор электромагнитных импульсов и генератор ударной установки.

Комплект предназначен для диагностики металлических и неметаллических трубопроводов с использованием акустического и электромагнитного методов.
Особенности
Трассоискатель с акустическим датчиком.
- Используются генератор переменной мощности АГ-108 и ударный механизм УМ-112М.
- Акустический метод помогает определять расположение металлических и неметаллических трубопроводов, в том числе при индустриальных помехах и затруднённой электромагнитной локализации.
Трассоискатель с электромагнитным датчиком.
- Предусмотрен выбор мощности и автоматическое согласование с нагрузкой.
- Генерация переменного синусоидального тока выполняется постоянными или кратковременными импульсами.
Течеискатель с акустическим датчиком.
- Акустический датчик имеет высокую чувствительность.
Приёмник АП-027М.
- Цифровой трассопоисковый приёмник оснащён ЖК-дисплеем с переключаемыми режимами работы и индикации.
- Отображает частотный спектр входного сигнала и выводит звук на наушники или встроенный динамик.
- Работает с внешними электромагнитными, акустическими и другими датчиками.
Генератор АГ-108.
- Оснащён встроенным заряжаемым аккумулятором на базе LiFePO4 элементов.
- Возможна работа от внешнего аккумулятора или сети ~220 В.
- Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Предусмотрены ударный режим, передающая антенна и ручная регулировка мощности после автосогласования.
Применение
- Поиск местоположения и определение глубины залегания скрытых коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Глубина — до 6 м, удаление от места подключения генератора — более 5 км.
- Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
- Определение мест повреждения кабельных линий электромагнитным и акустическим методами.
- Обследование участков местности перед земляными работами.
- Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
Рекомендуемые области применения.
- Теплосети.
- Водоканал.
- Газораспределительные сети.
Документы
Комплектация
- Трассопоисковый приёмник АП-027M — 1 шт.
- Генератор трассировочный АГ-108 — 1 шт.
- Датчик электромагнитный EMD-257 — 1 шт.
- Комплект акустического датчика AD-327 — 1 шт.
- Ударный механизм УМ-112М — 1 шт.
- Головные телефоны — 1 шт.
- Держатель для приёмника АП-027.00.010 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель для подключения внешнего аккумулятора AG107.02.030 — 1 шт.
- Кабель выходной АГ120.02.050 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Крестовая отвёртка — 1 шт.
- Батарейки для приёмника (AA) — 4 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Сумка для ударного механизма УМ-112М (чехол 53208) — 1 шт.
- Кабель для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Комплект аккумуляторов и зарядное устройство для приёмника АП-027M.
