Успех ТПТ-27.144Д — трассотечеискатель для диагностики неметаллических и металлических трубопроводов

В наличии

Трассотечеискатель предназначен для поиска металлических и неметаллических трубопроводов, трассировки коммуникаций и определения повреждений кабельных линий. Комплект объединяет трассоискатель с акустическим и электромагнитным датчиками, течеискатель и генератор мощностью до 180 Вт.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,03…0,50 кГц (акустический), 0,09…2,20 кГц, 0,15, 0,15 кГц, 0,21, 0,31, 0,45, 0,65, 0,95, 1,38, 1,38 кГц, 100, 100 Гц, 100…450 Гц через 50 Гц, 1024, 1024 Гц, 120…540 Гц через 60 Гц, 2048 Гц и 1024 Гц, 32768 Гц, Широкая Полоса 50…8600 Гц, 33 кГц, 50, 50…60 Гц, 50/60 Гц, 512, 512 Гц, 8192, 8192 Гц, двухчастотные режимы 1024 Гц, Ограничение диапазона снизу: 0,1, При работе с акустическим датчиком: 0.03…2.2 кГц, сверху: 2,00, широкая полоса 50…8600 Гц, Широкая полоса: 0,05…8,6 кГц (электромагнитный)
Питание	14 Ач или 24 В, 7 Ач, 7 Ач (технология AGM) с перекоммутацией: 12 В, аккумуляторы типа AA 1,2 В, 4 шт., внешний аккумулятор, Выходное напряжение 15 В, выходной ток до 6,7 А, Два свинцово-кислотных герметизированных аккумулятора 12 В, напряжение 4…7 В, щелочные батареи типа AA 1,5 В, 4 шт.
Время непрерывной работы	20
Частоты следования ударов НЧ / СЧ / ВЧ	0,5 / 1 / 2
Глубина обнаружения мест разгерметизации	до 3 м
Определение глубины залегания трассы	до 6 м
Трассировка коммуникаций	до 10 км
Выходная мощность генератора	до 180 Вт
Количество сохраняемых значений в памяти	30
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Максимальное выходное напряжение с добавлением внешнего аккумулятора 12/24 В	330 В
Максимальное выходное напряжение при питании от сетевого блока	140 В
Выходная мощность при автономном питании, импульсы 512 и 1024 Гц	15 / 30 / 60 / 120 Вт
Выходная мощность при напряжении питания до 36 В, импульсы 512 и 1024 Гц	90 / 180 Вт
Выходная мощность от сетевого блока, непрерывно / импульсы 8192 Гц и 3 частоты	18 / 36 Вт
Выходная мощность от сетевого блока, импульсы 512 и 1024 Гц	36 / 72 Вт
Допустимое сопротивление нагрузки	любое (0…∞), ограничение тока на низкоомных нагрузках, работа на емкость оборванного кабеля
Максимальная мощность, подводимая к рамке	10 Вт
Модуль полного комплексного сопротивления на частоте 8192 Гц	36 Ом
Допустимое рабочее положение крепления ударного механизма на трубу	любое
Оптимальное рабочее положение для максимальной дальности трассировки	верхнее
Диаметр исследуемой трубы	от 50 мм

Описание

Трассотечеискатель Успех ТПТ-27.144Д — универсальный многофункциональный комплект из трёх устройств. Акустический метод применяется для определения расположения металлических и неметаллических трубопроводов и трассировки металлических труб в условиях индустриальных помех, когда затруднена электромагнитная локализация.

Комплект предназначен для трассировки коммуникаций и определения мест повреждения кабельных линий. При работе с электромагнитным датчиком генератор автоматически согласует сигнал с нагрузкой и может работать непрерывно до 18 часов при выборе малой мощности.
Особенности

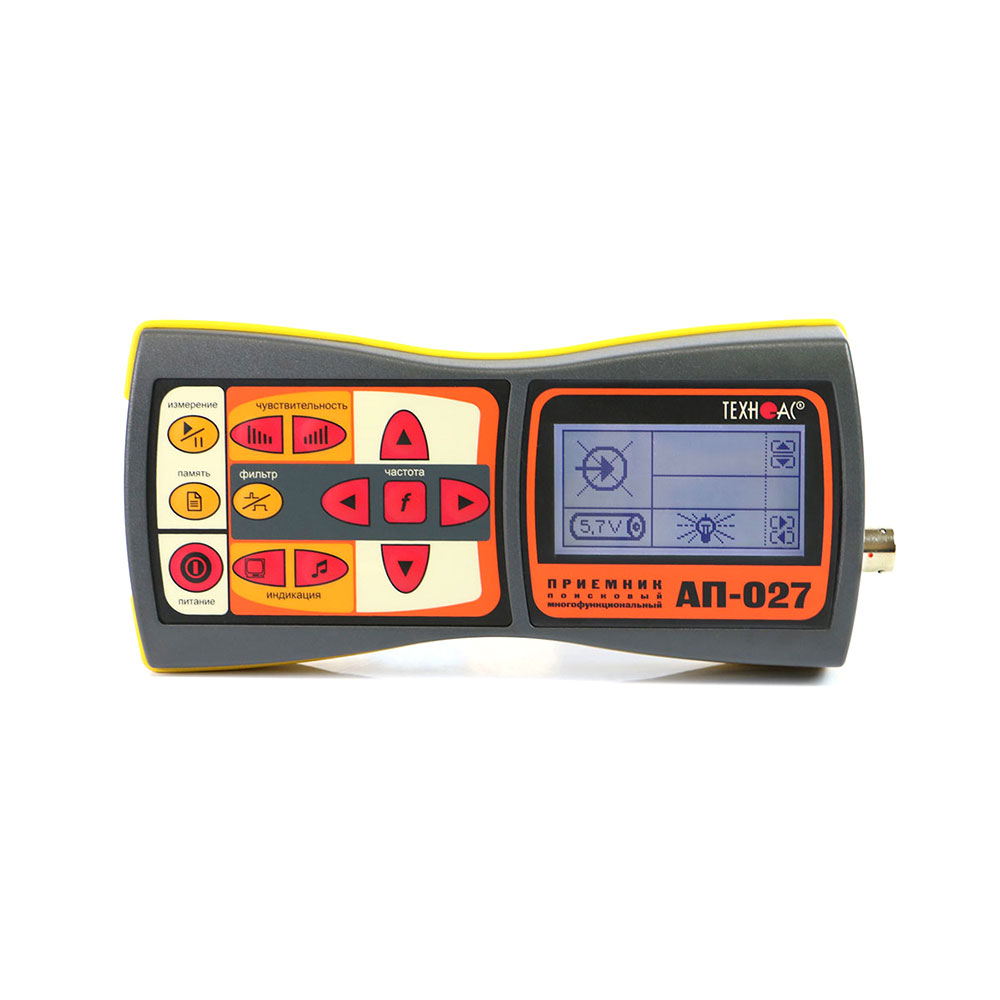

Приёмник АП-027М.
- Цифровой трассопоисковый приёмник с большим ЖК-дисплеем и переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Звуковой сигнал выводится на наушники оператора и встроенный динамик.
- Работа с внешними электромагнитными, акустическими и другими датчиками, перечисленными в описании.
- При работе с акустическим датчиком доступен диапазон частот 0,03…2,2 кГц и устранение звуковых частот вне полосы звука дефекта.
- При работе с электромагнитным датчиком доступны набор рабочих частот, широкая полоса 50…8600 Гц и двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса — IP54.
В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.

Трассоискатель с акустическим датчиком.
- Используются генератор переменной мощности АГ-144.1 и ударный механизм УМ-112М.
- Отсутствуют паразитные наводки на соседние объекты.
- Предусмотрена высокая точность локализации.
Трассоискатель с электромагнитным датчиком.
- Выбор мощности от 7,5 до 180 Вт.
- Автоматическое согласование с нагрузкой.
- Генерация переменного синусоидального тока постоянными или кратковременными импульсами.
Течеискатель с акустическим датчиком.
- Высокая чувствительность акустического датчика.

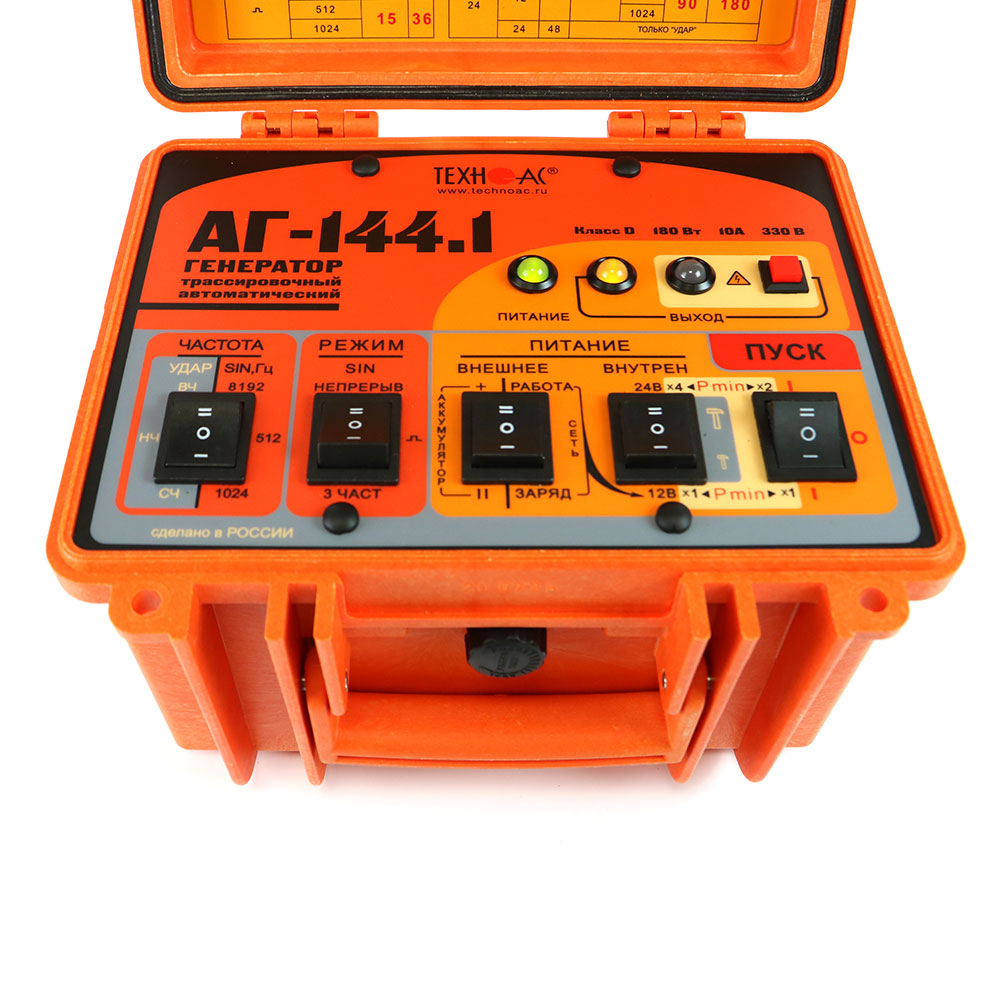

Генератор АГ-144.1.
- Выбор мощности генератора в зависимости от решаемых задач — от 7,5 до 180 Вт.
- Автоматическое и повторное согласование с нагрузкой в широком диапазоне сопротивлений.
- Длительная непрерывная работа от собственного аккумулятора.
Применение
- Теплосети.
- Водоканал.
- Газораспределительные сети.

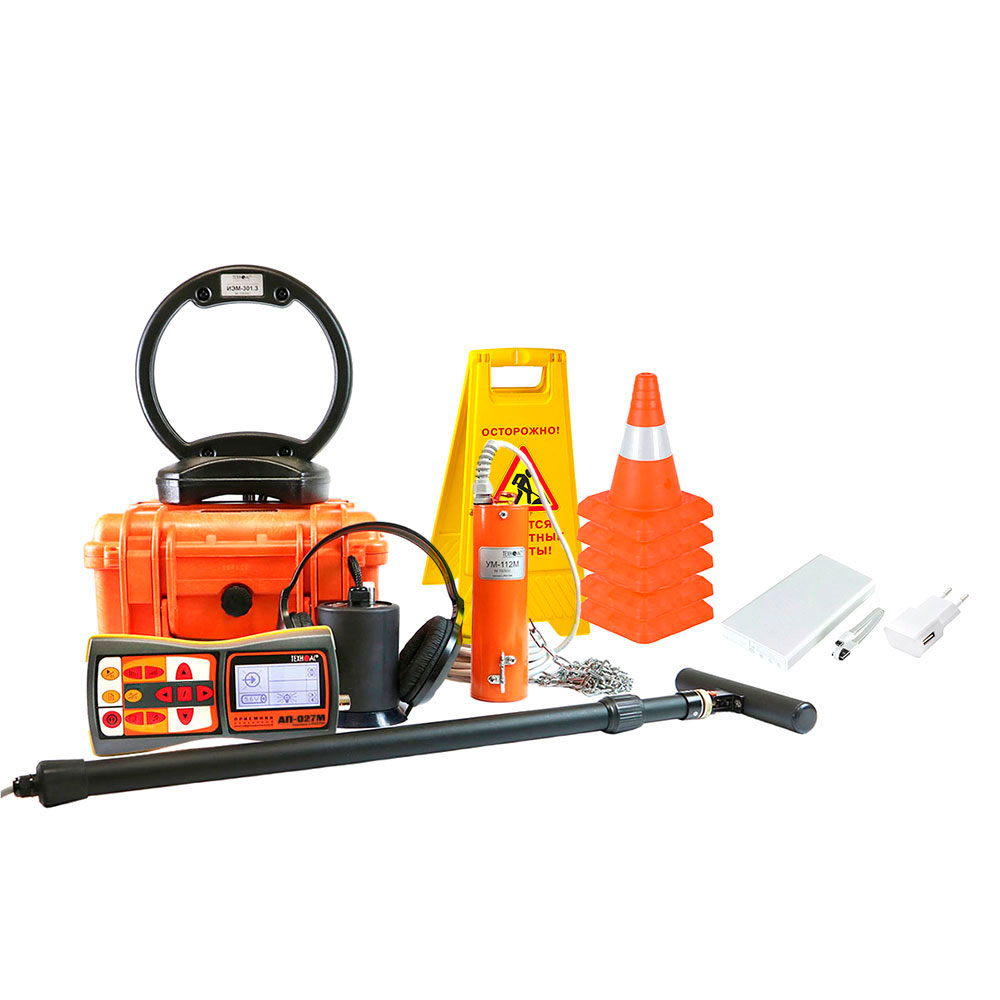

Комплектация
- Трассопоисковый приёмник АП-027M — 1 шт.
- Генератор трассировочный АГ-144.1 — 1 шт.
- Антенна индукционная ИЭМ-301.3 — 1 шт.

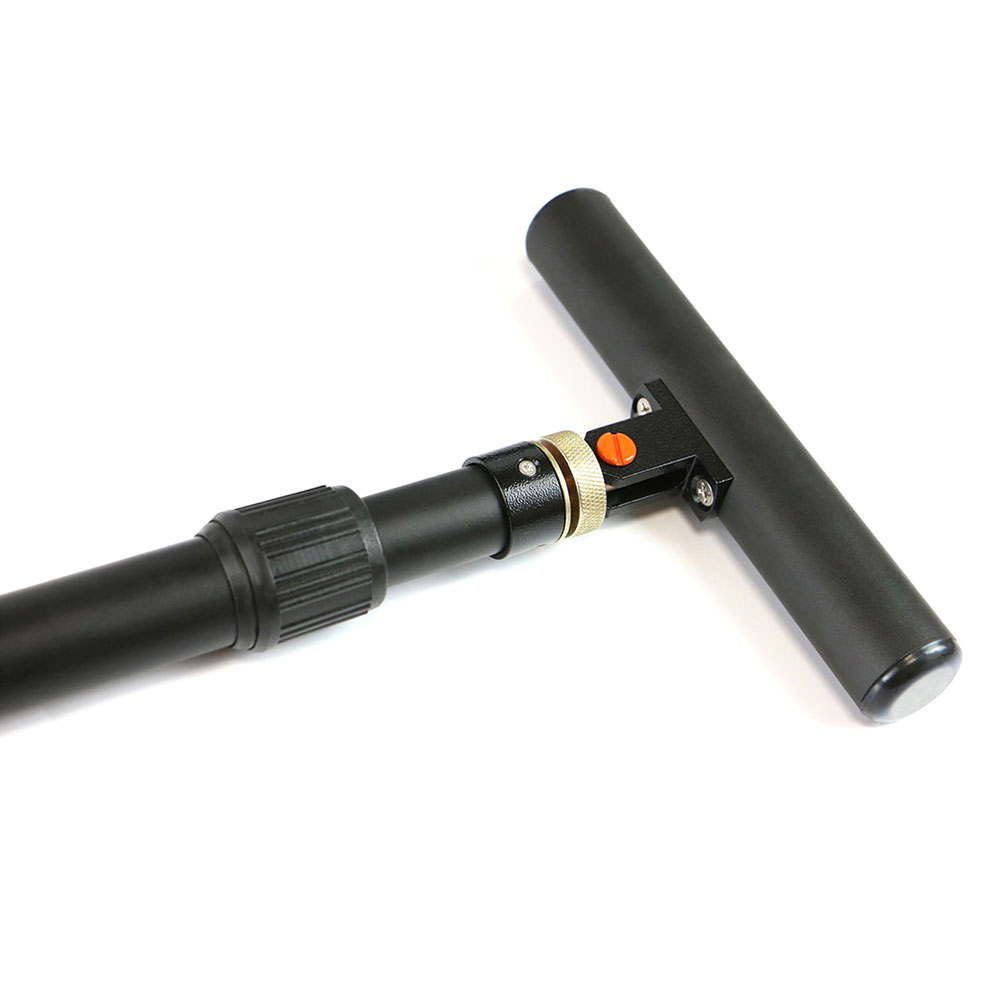

- Датчик электромагнитный EMD-257 — 1 шт.

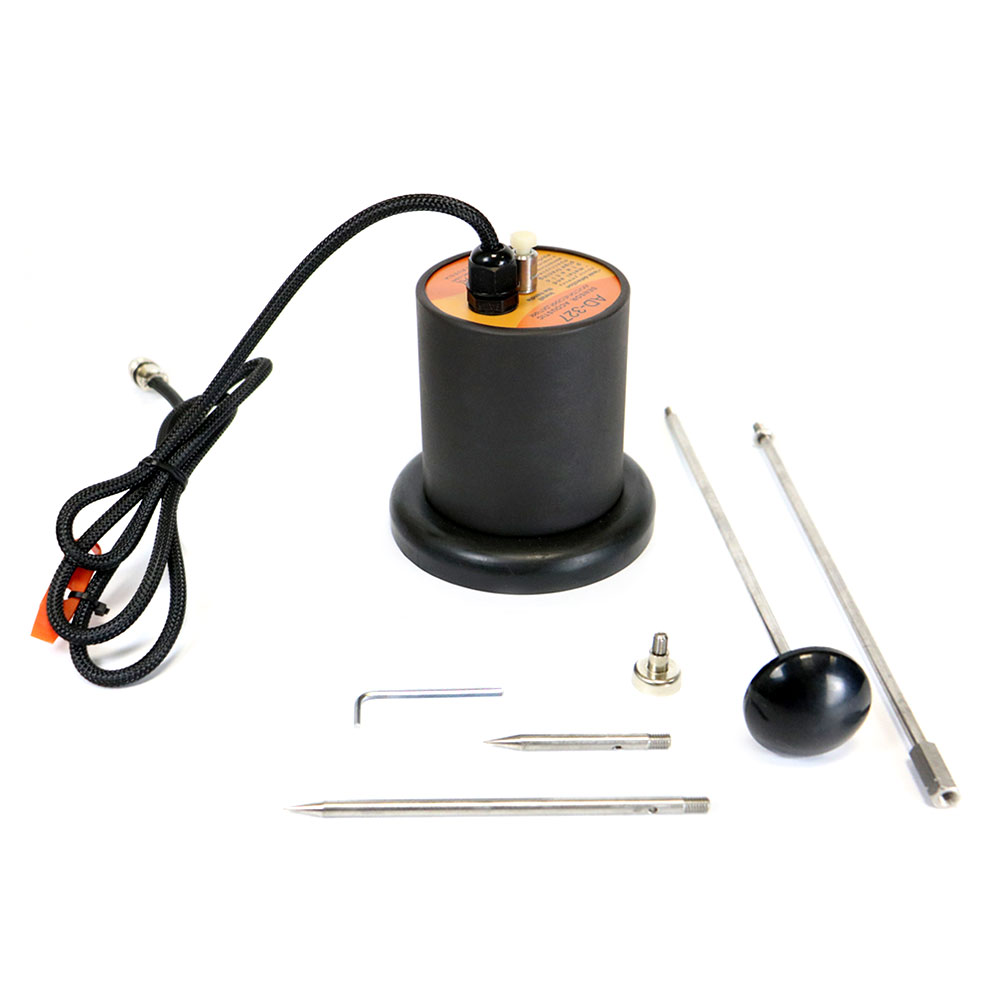

- Комплект акустического датчика AD-327 — 1 шт.

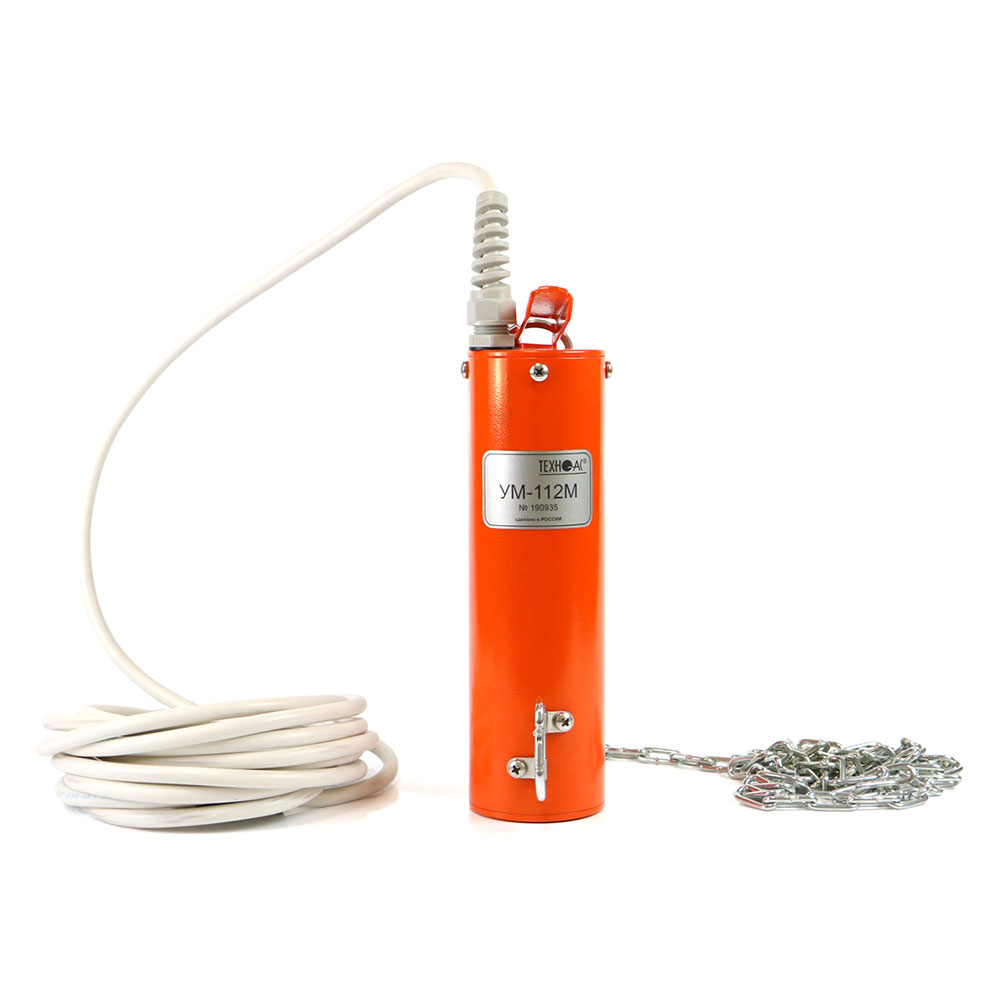

- Ударный механизм УМ-112М — 1 шт.
- Головные телефоны — 1 шт.
- Держатель для приёмника АП-027.00.010 — 1 шт.
- Источник питания ENP-120-12 — 1 шт.
- Кабель АГ144.02.020 — 1 шт.
- Кабель AG144.02.060 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Крестовая отвёртка — 1 шт.
- Батарейки для приёмника (AA) — 4 шт.
- Сумка для антенны индукционной ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Сумка для генератора АГ-144.1 (чехол 53187) — 1 шт.
- Сумка для комплекта (чехол 53183) — 1 шт.
- Сумка для ударного механизма УМ-112М (чехол 53208) — 1 шт.
- Колпачок изоляционный d=8 мм — 2 шт.
- Кабель для подключения внешнего аккумулятора AP027.02.030 — 4 шт.
- Power Bank, 10 000 mAh — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Комплект аккумуляторов и зарядное устройство для приёмника АП-027M.
