Успех 5.108Д — трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат

Name: Успех 5.108Д - трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат
SKU: 71266
Price: 574554 RUB
Availability: InStock

В наличии

Трассоискатель с цветным дисплеем и модулем GPS/ГЛОНАСС для поиска подземных коммуникаций и неисправностей кабельных линий.

Прибор определяет глубину залегания до 30 м, а генератор позволяет трассировать коммуникации на расстоянии до 10 км.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	1 Гц, 1024, 1024 кГц, 2048 кГц, 32768 Гц, 32768 для «LC» или 8192 для «АН», 50 Гц, 50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц, 512, 512 Гц, 8192, 8192 Гц, одновременная генерация частот 1024 Гц и 2048 Гц, одновременная генерация частот 1024 Гц и 8192 Гц, соотношение амплитуд 2/1, соотношение амплитуд 4/1, Три редактируемые частоты из диапазона 51… 40000 Гц
Питание	«12,8 В, 8 Ач», 8 элементов LiFePO4 26700, внешний источник 5 В, 3А (Power Bank), Встроенный аккумулятор 12,8 А*ч, максимально допустимое напряжение 15 В, Минимально допустимое напряжение 10 В, например, аккумуляторы автомобильные «12 В», напряжение 10…15 В, мощность ≥ 140 Вт
Время непрерывной работы	8
Режимы «Широкая полоса»	Электросети, ШП, Связь, 50..7 кГц
Динамический диапазон входных сигналов	140 дБ
Максимальная чувствительность (33 кГц)	0,9 мкА на расстоянии 1 м
Объем памяти модуля GPS	Не менее 500000 точек
Дальность связи при управлении генератором для АП-019.5L	До 1200 м при прямой видимости
Определение глубины залегания коммуникации	0,01….30,00 м
Точность определения глубины залегания	± 5 см при глубине до 1 м; ± 5% при глубине свыше 1 м
Измерение «сигнального» тока в коммуникации	0,001….50,00 А
Точность определения оси коммуникации	± 5 см при глубине до 1 м; ± 5% от глубины залегания при глубине свыше 1 м
Визуальная индикация	Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов, автоматическая и ручная регулировка яркости
Режимы индикации	«Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд»
Звуковая индикация	Синтезированный звук с ЧМ; натуральный; звук нажатия кнопок; сигнал дефекта
Режим «Сон»	0…23 час 59 мин
Температура эксплуатации / хранения	-30…60 / -30…60 °С
Степень защиты корпуса приемника	IP54
Режимы модуляции — длительность посылки	0,1 сек.
Ударный режим	Три разновидности силы удара: «слабый», «средний», «сильный»; частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток генератора	5 А при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»; 3 А при частоте 32768 Гц
Выходной ток при автоматическом согласовании	0,1 А — всегда при включении питания
Максимальное выходное напряжение	150 В — в двухчастотном режиме модуляции «F1_2» / «F1_8»; 200 В — в других режимах
Максимальная выходная мощность	50 Вт — в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом; 100 Вт — в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом
Время работы генератора («жизненный цикл»)	1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
Классификация по ГОСТ Р 51318.22-2006	Класс А
Выходной усилитель мощности	Модифицированный CLASS D, КПД до 85%
Допустимый диапазон температур окружающей среды при эксплуатации генератора	-30…+60 °С
Степень защиты корпуса генератора	IP65

Описание
Трассоискатель Успех 5.108Д предназначен для определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Также прибор используется для поиска неисправностей кабельных линий и обследования местности перед земляными работами.

В комплект входят приемник-моноблок с ЖК-дисплеем и генератор АГ-108. Приемник автоматически рассчитывает глубину залегания коммуникации до 10 м и величину тока в линии. Встроенный модуль GPS/ГЛОНАСС определяет и записывает координаты коммуникации.

Компактный автономный генератор АГ-108 оснащен дисплеем и встроенной индукционной антенной для бесконтактной трассировки коммуникаций. Выходная мощность генератора — до 100 Вт.

Назначение трассоискателя Успех 5.108Д.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Режимы индикации приемника АП-019.5.
- «Трасса»
- «Ноль»
- «Пик»
- «График Макс.»
- «График Мин.»
- «Мин./Макс.»
- «2F 1024/2048»
Программа Менеджер АП-019. Для работы указаны системные требования: Windows 7/10/11 (32/64 Bit), Intel Core 2 Duo или Phenom II x4/x6 и выше, 2 GB ОЗУ и 500 МБ свободного места на жестком диске. Программа считывает сохраненные точки с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображает их на карте, позволяет редактировать взаимосвязи между точками и экспортировать данные в форматы KML, CSV, XLSX и DXF.
Особенности
Отличительные особенности комплекта Успех 5.108Д.
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Реализовано несколько видов защиты от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает по выбору оператора напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим — генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Трассировка коммуникаций с сохранением координат и параметров точек.
Особенности приемника АП-019.5.
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Встроенный GPS/ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Температура эксплуатации от -30 до +50 °С.
- Рабочие частоты: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50…7000 Гц и широкая полоса 7…14 кГц.
- Режимы индикации «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank.
Особенности генератора АГ-108.
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Реализовано несколько видов защиты от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает по выбору оператора напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим — генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Доставка

Транспортная компания. Деловые линии, СДЭК, ЭНЕРГИЯ, DPD. Стоимость рассчитывается отдельно.

Самовывоз. Бесплатно, с 9:00 до 16:00 по адресу: Московская область, г. Коломна, ул. Октябрьской революции, д. 406.
Документы

Комплектация

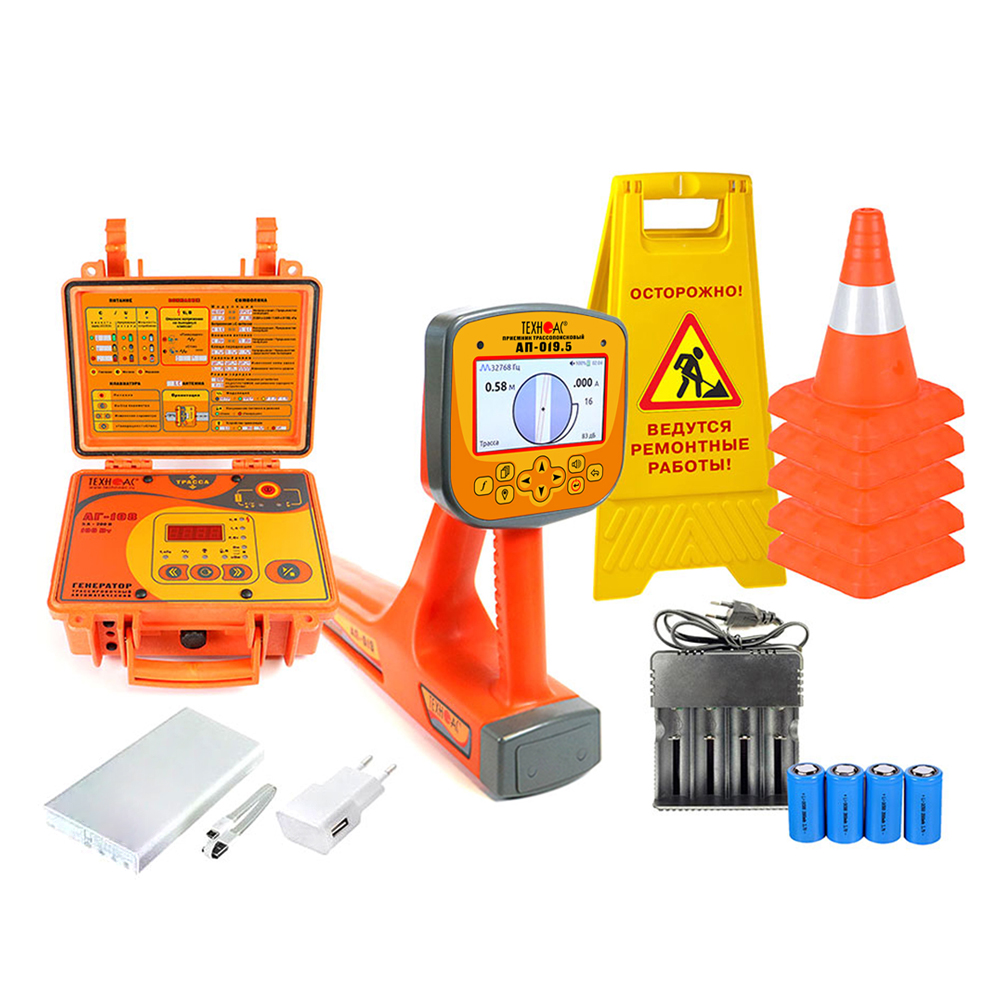

Комплектация трассоискателя Успех 5.108Д.

Наименование	Количество
Трассопоисковый приемник АП-019.5	1 шт.
Генератор трассировочный АГ-108	1 шт.
Устройство зарядное AG107.02.010	1 шт.
Аккумуляторы 26500	4 шт.
Зарядное устройство HD-8992A	1 шт.
Кабель USB 2.0 AM-mini USB 1 м	1 шт.
Кабель для заземления АГ105.02.020	1 шт.
Кабель выходной АГ120.02.050	1 шт.
Контакт магнитный АГ120.02.090	2 шт.
Штырь заземления АГ110.02.004	2 шт.
Руководство по эксплуатации	3 шт.
Power Bank	1 шт.
Конус дорожный, высота 30 см	5 шт.
Аварийный знак «Люк открыт» или «Идут работы»	1 шт.
Сумка для приемника (чехол 53212)	1 шт.
Сумка для комплекта (чехол 53222)	1 шт.
Паспорт	1 шт.

Дополнительная комплектация трассоискателя Успех 5.108Д.

Индукционная антенна ИЭМ-301.5

Дополнительно
- Комплект аксессуаров для заземления коммуникации

  8 037 ₽
- ДКИ-137 — датчик контроля качества изоляции

  По запросу
- CI-105/50 — клещи индукционные

  30 144 ₽
- Индукционные клещи CI-105/100 — клещи индукционные

  36 249 ₽
- CI-105/125 — клещи индукционные

  71 721 ₽
- NR-117M — накладная рамка

  48 627 ₽
- ДКИ-117 — датчик контроля качества изоляции

  71 721 ₽
- ДОДК-117 — датчик определитель дефектов коммуникаций

  23 907 ₽
- MED-127 — малогабаритный электромагнитный датчик

  12 927 ₽
