Успех 5.105Д — трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат

В наличии

Успех 5.105Д — трассоискатель с цветным экраном и модулем GPS/ГЛОНАСС для поиска подземных коммуникаций и неисправностей кабельных линий. Приемник автоматически определяет глубину залегания до 30 м; генератор обеспечивает трассировку на расстоянии до 3 км.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц
Питание	батарейный комплект «тип С×8» — 8 щелочных элементов 1,5 В «тип С», внешние источники: аккумулятор «12 В» или сетевой блок питания АГ114М.02.020, внешний источник 5 В, 3А (Power Bank), Встроенный аккумулятор 12,8 А*ч, Напряжение питания 7…15 В
Время непрерывной работы	25, 5, 8
Режимы «Широкая полоса»	Электросети, ШП, Связь, 50..7 кГц
Двухчастотные режимы	512 / 1024 кГц; 1024 / 2048 кГц
Режимы «Две трассы»	512 / 50 Гц; 1024 / 50 Гц
«Своя» частота	Три редактируемые частоты из диапазона 51… 40000 Гц
Частота фильтра в режиме «Зонд»	512 Гц; 8192 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	0,9 мкА на расстоянии 1 м
Объем памяти модуля GPS	Не менее 500000 точек
Подключаемые внешние датчики	ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС»
Дальность связи при управлении генератором для АП-019.5L	До 1200 м при прямой видимости
Определение глубины залегания коммуникации	0,01….30,00 м
Точность определения глубины залегания	± 5 см при глубине до 1 м; ± 5% при глубине свыше 1 м
Измерение «сигнального» тока в коммуникации	0,001….50,00 А
Точность определения оси коммуникации	± 5 см при глубине до 1 м; ± 5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами	При работе с генераторами производства «ТЕХНО-АС»
Визуальная индикация	Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов; автоматическая и ручная регулировка яркости
Режимы индикации	«Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд»
Звуковая индикация	Синтезированный звук с ЧМ; натуральный; звук нажатия кнопок; сигнал дефекта
Режим «Сон»	0…23 час 59 мин
Температура эксплуатации / хранения	-30…60 / -30…60 °С
Степень защиты корпуса	IP54, IP65 (при закрытой крышке корпуса — кейса)
Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы	8192 — «8.2» / 32768 — «33» для «Lc» или 8192 — «8.2» для «AH», встроенная передающая антенна «LC», внешняя передающая антенна «АН»
Режимы «модуляции»	Прерывистый «ПР» (кратковременные посылки сигнала); длительность посылки 0,12 сек.; частота следования посылок 1 Гц; двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); соотношение амплитуд 4/1
Ограниченный программой выходной ток при ручном повышении	≥ 5 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»; 3 А при частоте 32768 Гц «33»
Заданный для автоматического согласования выходной ток	0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; 0,1 А при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение	32 В в двухчастотном режиме модуляции «2F»; 40 В в других режимах
Максимальная выходная мощность	20 Вт при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»; 6 Вт при частоте 32768 Гц «33»
Автоматическое управление выходной мощностью в процессе генерации	Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33»; ручное после автоматического согласования
Варианты подключения к исследуемой коммуникации	Контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной или внешней передающей антенной либо с индукционными передающими клещами
Выходной усилитель мощности	Модифицированный CLASS D, КПД до 85%
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)

Описание

Трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех 5.105Д предназначен для определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Прибор позволяет искать неисправности кабельных линий, обследовать местность перед земляными работами и предотвращать повреждение инженерных коммуникаций.

В состав комплекта входит приемник-моноблок с цветным ЖК-дисплеем. На экран выводится изображение трассы; прибор автоматически рассчитывает глубину залегания коммуникации до 30 м и величину тока в линии.

Компактный автономный генератор оснащен дисплеем и встроенной индукционной антенной. Выходная мощность генератора — до 20 Вт, дальность работы — до 3 км. Подключение к искомой трассе возможно контактным и бесконтактным способом.

Режимы индикации приемника АП-019.5. «Трасса», «Ноль», «Пик», «График Макс.», «График Мин.», «Мин./Макс.» и «2F 1024/2048».

Программа Менеджер АП-019. Системные требования: Windows 7/10/11 (32/64 Bit), Intel Core 2 Duo или Phenom II x4/x6 и выше, 2 GB ОЗУ, 500 МБ на жестком диске. Программа предназначена для считывания сохраненных точек с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображения их на карте, редактирования взаимосвязи между точками (построения трека) и экспорта в KML, CSV, XLSX и DXF. Вся необходимая информация для работы с программой содержится в разделе «Справка».
Применение
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Запись GPS/ГЛОНАСС координат и составление карт найденных коммуникаций.
- Трассировка неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Особенности
Особенности приемника АП-019.5.
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Встроенный GPS/ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Температура эксплуатации от -30 до +50 °С.
- Рабочие частоты: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50…7000 Гц и широкая полоса 7…14 кГц.
- Режимы индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках: русском и английском.
- Возможность подключения внешнего аккумулятора Power Bank.
Особенности генератора АГ-105.
- Встроенный «мультиметр» отображает по выбору оператора напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Комплектация

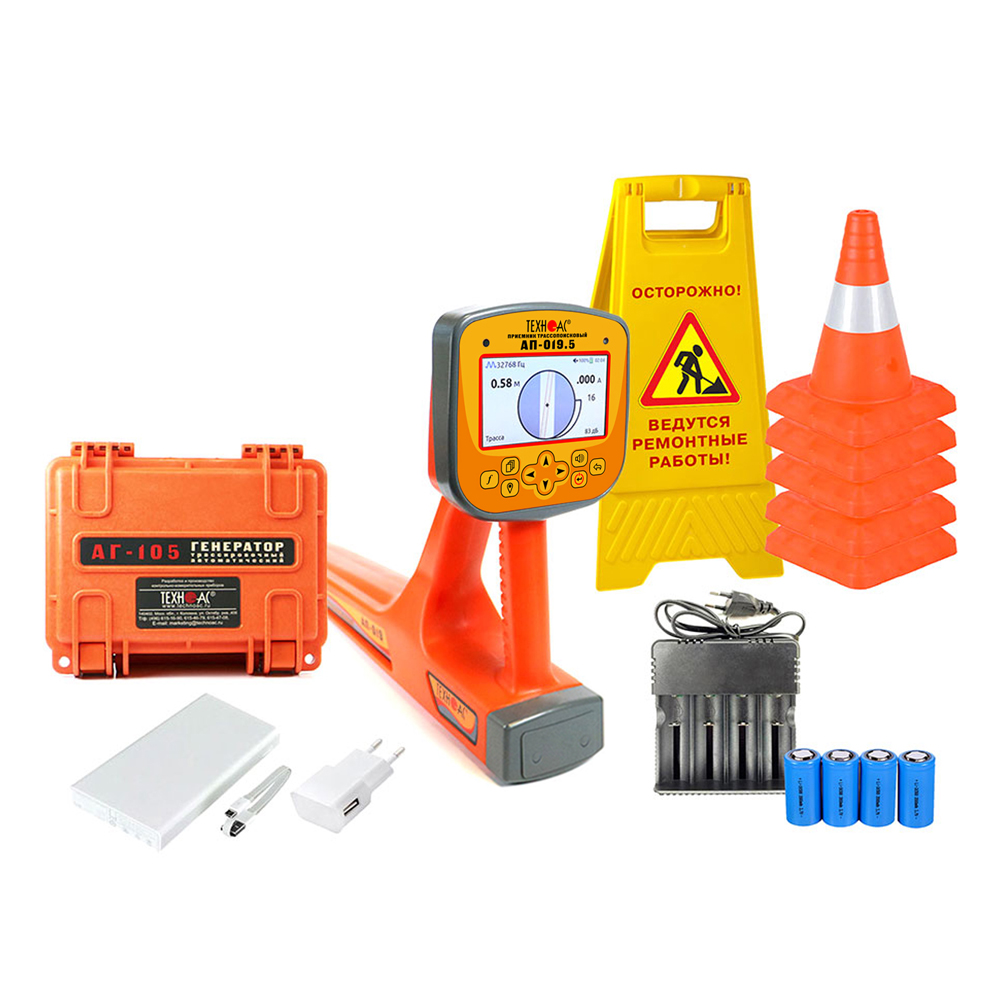

Комплектация трассоискателя Успех 5.105Д.
- Трассопоисковый приемник АП-019.5 — 1 шт.
- Генератор трассировочный АГ-105 — 1 шт.
- Батарейка типоразмер R14 алкалиновая — 8 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель выходной АГ120.02.050 — 1 шт.
- Кабель для заземления АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Аккумуляторы 26500 — 4 шт.
- Зарядное устройство — 1 шт.
- Power Bank — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
