Успех 3.108Д — трассоискатель с функцией сохранения GPS/ГЛОНАСС координат

Name: Успех 3.108Д - трассоискатель с функцией сохранения GPS/ГЛОНАСС координат
SKU: 71262
Price: 464388 RUB
Availability: InStock

В наличии

Трассопоисковый комплект предназначен для поиска подземных коммуникаций, определения их местоположения и глубины залегания, а также обследования участков перед земляными работами.

Приемник с GPS/ГЛОНАСС-модулем сохраняет координаты и параметры коммуникаций; генератор АГ-108 поддерживает бесконтактную трассировку.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,04…8 кГц, 8…40 кГц
Питание	«12,8 В, 10…15 В, 4 элемента тип «С», 4…7 В, 8 Ач» 8 элементов LiFePO4 26700, внешний аккумулятор (Power Bank — опция), например, аккумуляторы автомобильные «12 В», напряжение 10…15 В, мощность ≥ 140 Вт
Время непрерывной работы	1.5, 20, 7.5, 8
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Частота фильтра в режиме «Зонд»	512 Гц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое — для 2D отображения «Трасса»; полуавтоматическое / ручное — для режимов «График», «График+», «MIN&MAX» и «Зонд»; автоматическое / ручное — для режима «2 частоты»
Определение глубины залегания трассы	0…10 м; автоматически в режиме «Трасса»; по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	0,01…9,99 А; автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	2D визуализация положения трассы относительно прибора; глубина залегания трассы; ток сигнала; графики уровня сигнала; сила сигнала; параметры настройки и управления
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54, IP65
Частоты непрерывного или прерывистого сигнала в антенных режимах	8192 / 32768 для «LC» или 8192 для «АН»
Режимы работы	встроенная передающая антенна «LC»; внешняя индукционная передающая антенна «АН»
Режимы модуляции	прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); длительность посылки 0,1 сек.; частота следования посылок 1 Гц
Двухчастотный режим «F1_2»	одновременная генерация частот 1024 Гц и 2048 Гц; соотношение амплитуд 2/1
Двухчастотный режим «F1_8»	одновременная генерация частот 1024 Гц и 8192 Гц; соотношение амплитуд 4/1
Ударный режим	генерация импульсов управления ударным механизмом; три разновидности силы удара: «слабый», «средний», «сильный»; частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток при ручном повышении	≥ 5 А при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»; ≥ 3 А при частоте 32768 Гц
Выходной ток при автоматическом согласовании	≥ 0,1 А — всегда при включении питания
Максимальное выходное напряжение	≥ 150 В в двухчастотном режиме модуляции «F1_2» / «F1_8»; ≥ 200 В в других режимах
Максимальная выходная мощность	≥ 50 Вт в непрерывном режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом; ≥ 100 Вт в прерывистом режиме на сопротивления нагрузки до 400 Ом
Устройство зарядное	заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой
Автоматическое энергосбережение в процессе генерации	автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
Автоматические выключения прибора	при напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода в процессе автосогласования; через ≈100 сек. в режиме «стоп»
Согласование с нагрузкой	автоматическое до достижения тока в нагрузке: ≥ 0,1 А по умолчанию; «0.2/0.5/1.0/2.0/3.0» А из «банка токов»; или до достижения предела энергопотребления, определяемого программой; ручное после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной передающей антенной «LC», внешней индукционной антенной «АН» или индукционными передающими клещами
Классификация по ГОСТ Р 51318.22-2006	класс А
Выходной усилитель мощности	модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы
Цифровой индикатор	четырехразрядный; отображает значения параметров и режимов, а также выходное напряжение, ток и мощность в нагрузке, сопротивление нагрузки
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60 °С

Описание
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Комплект также позволяет искать неисправности кабельных линий и обследовать местность перед земляными работами.

Приемник выполнен в виде моноблока с ЖК-дисплеем, на котором отображается трасса. Прибор автоматически рассчитывает глубину залегания коммуникации до 10 м и величину тока в линии. Встроенный GPS/ГЛОНАСС-модуль определяет и записывает координаты. Режим «Зонд» предназначен для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).

В комплект входит компактный автономный генератор АГ-108 со встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки. Выходная мощность генератора — до 100 Вт.

Назначение.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Запись GPS/ГЛОНАСС-координат и составление карт найденных коммуникаций.
- Трассировка неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Функциональные возможности приемника АП-019.3 в различных режимах работы.

Режим «Трасса». На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы выполняется в полуавтоматическом режиме.

Режим «График». Вместе с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим удобен при слабом уровне сигнала или искажённом электромагнитном поле.

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет точно локализовать коммуникацию, а также находить центры нескольких близко расположенных коммуникаций.

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких близко расположенных коммуникаций.

Режим «2-частоты». Предусмотрена опция «свой-чужой», а также диагностика состояния кабелей и изоляции трубопроводов с применением внешнего генератора.

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС-модуля. Модуль определяет текущие координаты приемника. Нажатием клавиши в оперативной памяти сохраняются дата, время, координаты и измеренные параметры точек магистрали: глубина залегания и величина тока. Данные можно перенести на ПК для нанесения на карту и дальнейшей обработки, построения трека и сохранения в базу данных, KML или CSV-файл.

Программа MapProgram. Предназначена для считывания сохранённых точек с прибора АП-019.3, отображения их на картах Google Maps и Яндекс, построения трека и сохранения его в базу данных, KML- или CSV-файл. База данных GPSdb хранится в папке с исполняемым файлом. Для работы с данными приемник подключается к компьютеру кабелем USB.

Системные требования к компьютеру для MapProgram.
- Операционная система: Windows XP, 8.1, 8, 7, Vista или 10, 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz или Athlon XP 1500+ и выше.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB свободного пространства.
Вся необходимая информация для работы с программой содержится в разделе «Справка». Для загрузки сохраненного трека в Яндекс Карты используйте инструкцию «Загрузка KML файла в Яндекс Карты».

Программа Менеджер АП-019. Предназначена для считывания сохраненных точек с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображения их на карте, построения трека и экспорта в KML, CSV, XLSX и DXF.

Системные требования к компьютеру для Менеджера АП-019.
- Операционная система: Windows 7/10/11, 32/64 Bit.
- Процессор: Intel Core 2 Duo или Phenom II x4/x6 и выше.
- Оперативная память: 2 GB.
- Место на жестком диске: 500 МБ.
Вся необходимая информация для работы с программой содержится в разделе «Справка».
Особенности
Особенности приемника АП-019.3.
- Цифровой трассопоисковый приемник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат нахождения коммуникации.
- Режим «Зонд» для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, «Широкая полоса» 40…8000 Гц, «Радио» 8…40 кГц.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank; внешний аккумулятор можно спрятать под одежду оператора для работы при отрицательных температурах.
Особенности генератора АГ-108.
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или сети ~220 В.
- Защита от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим — генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Комплектация

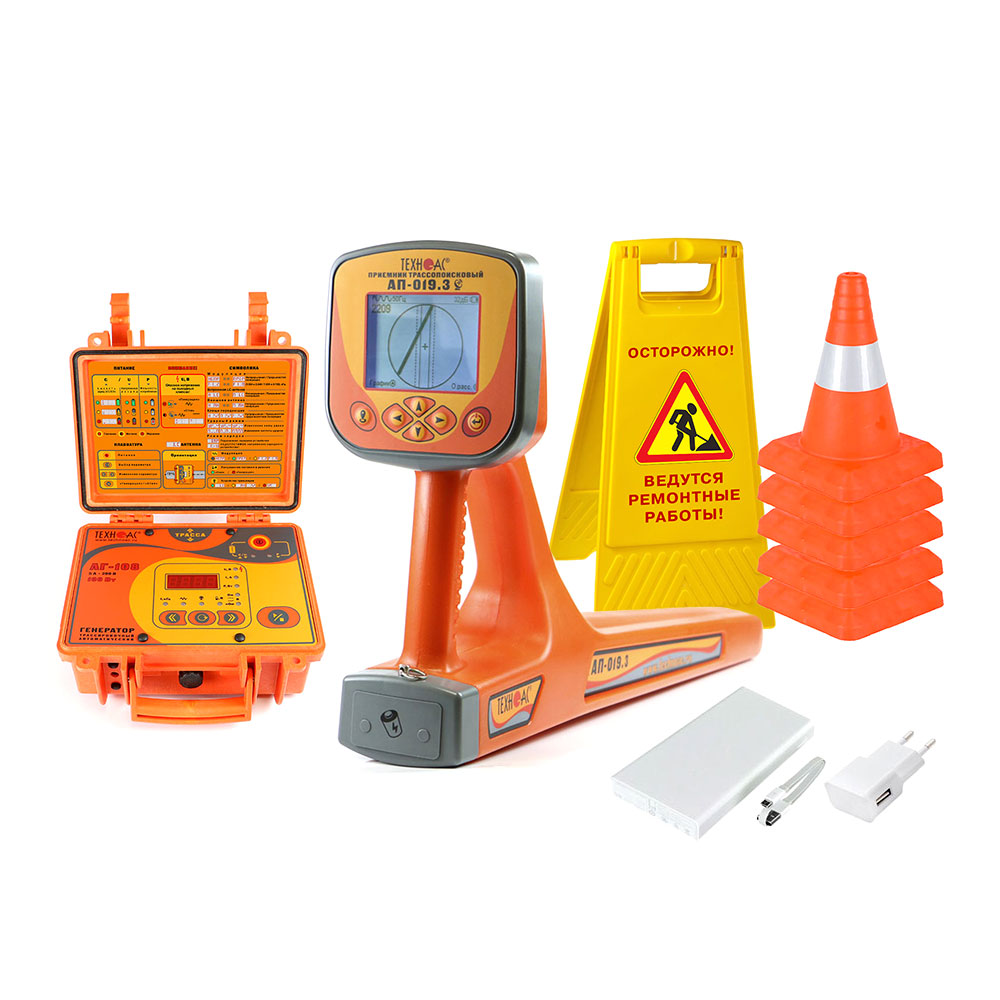

Комплектация трассоискателя Успех 3.108Д.
- Трассопоисковый приемник АП-019.3 — 1 шт.
- Генератор АГ-108 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки для приемника — 4 шт.
- Power bank, 10 000 mAh — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
