Успех 3.107Д — трассоискатель с функцией сохранения GPS/ГЛОНАСС координат
В наличии
Трассопоисковый комплект предназначен для обнаружения подземных коммуникаций, определения глубины их залегания и поиска неисправностей кабельных линий. Приёмник записывает GPS/ГЛОНАСС-координаты найденных коммуникаций.
Глубина определения — до 10 м, дальность трассировки с генератором — до 5 км. В комплект входят приёмник АП-019.3 и генератор АГ-107.
-
Технические характеристики
Диапазон частот 0,04…8 кГц, 100(120), 1024, 32768, 32768 Гц, 32768 для «LC» или 8192 для «АН», 50(60), 512, 512 Гц, 8…40 кГц, 8192 Питание 4 элемента LiFePO4 26700 3,2В последовательно, 4 элемента тип «С», 4…7 В, внешний аккумулятор (Power Bank — опция), максимально допустимое напряжение 15, минимально допустимое напряжение 10, например, аккумуляторы автомобильные «12 В», напряжение 10…15 В, мощность ≥ 80 Вт Время непрерывной работы 1.2, 20, 5, полностью определяется его свойствами, при питании от сети время работы не ограничено Динамический диапазон входных сигналов 120 дБ Количество встроенных датчиков 4 Максимальная чувствительность 5 мкА на расстоянии 1 м Объём памяти модуля GPS 2300 «точек» Подключаемые внешние датчики CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) Определение глубины залегания трассы 0…10 м; автоматически в режиме «Трасса»; по нажатию кнопки в режиме «Зонд» Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала 0,01…9,99 А; автоматически в режиме «Трасса» Точность определения оси коммуникации, в % от глубины залегания ±5% Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка Звуковая индикация встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок Автоматическое отключение питания при бездействии для экономии заряда после 30 минут Диапазон температур эксплуатации / хранения -20…+60°С / -30…+60°С Степень защиты корпуса IP54 Режимы модуляции прерывистый «ПР»; длительность посылки 0,1 сек.; частота следования посылок 1 Гц; двухчастотный «2F» — 1024 Гц и 8192 Гц; соотношение амплитуд 4/1 Выходной ток при ручном повышении 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»; 3 – при частоте 32768 Гц Выходной ток при автоматическом согласовании с внешней нагрузкой 0,1 Максимальное выходное напряжение 48 – в двухчастотном режиме «2F»; 60 – в других режимах Максимальная выходная мощность 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом и в режиме «2F» до 77 Ом; 60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом Устройство зарядное заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой Автоматические выключения прибора при напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода; при несоответствии режима генерации наличию или отсутствию внешней антенны; через ≈100 сек. в режиме «стоп» Согласование с нагрузкой автоматическое, до достижения определённой интенсивности энергопотребления или тока в нагрузке ≥ 0,1 А; ручное после автоматического согласования Классификация по ГОСТ Р 51318.22-2006 класс А Выходной усилитель мощности модифицированный CLASS D, КПД до 85% Светодиодные индикаторы отдельные светодиоды, обозначающие параметры и режимы Цифровой индикатор отображение значений параметров и режимов; мультиметр выходных параметров: напряжение, ток, мощность и сопротивление нагрузки Допустимый диапазон температур окружающей среды при эксплуатации генератора -30…+60 Степень защиты корпуса генератора IP65 Трассировка коммуникаций до 5 км Выходная мощность генератора до 60 Вт Диапазон температур эксплуатации -20…+60°С -
Описание
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Он также используется для поиска неисправностей кабельных линий и обследования местности перед земляными работами.
В комплект входит приёмник-моноблок с ЖК-дисплеем. Он отображает трассу, автоматически рассчитывает глубину залегания коммуникации до 10 м и величину тока в линии. Встроенный GPS/ГЛОНАСС-модуль определяет и записывает координаты. Режим «Зонд» позволяет трассировать неметаллические коммуникации с помощью внутритрубного генератора (дополнительная опция).
Комплект оснащён компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки коммуникаций. Выходная мощность генератора — до 60 Вт.
Назначение трассоискателя Успех 3.107Д.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Запись GPS/ГЛОНАСС-координат и составление карт найденных коммуникаций.
- Трассировка неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Функциональные возможности приёмника АП-019.3 в различных режимах работы.
Режим «Трасса». На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме.
Режим «График». На индикаторе вместе с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим используется при слабом уровне сигнала или искажённом электромагнитном поле.
Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет локализовать коммуникацию и находить центры нескольких расположенных близко друг к другу коммуникаций.
Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких коммуникаций, расположенных близко друг к другу.
Режим «2-частоты». Реализована опция «свой-чужой»; также можно проводить диагностику состояния кабелей и изоляции трубопроводов с применением внешнего генератора.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС-модуля. Встроенный модуль определяет текущие координаты приёмника. Нажатием клавиши в оперативной памяти сохраняются дата, время, координаты и измеренные параметры точек магистрали: глубина залегания и величина тока. Сохранённые данные можно перенести на ПК для нанесения на карту и дальнейшей обработки: построения трека, сохранения в базу данных, KML или CSV-файл.
Программа MapProgram. Предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, построения трека и сохранения данных в базу данных, KML- или CSV-файл. Для работы с данными приёмник подключается к компьютеру кабелем USB. База данных хранится в папке с исполняемым файлом exe; её имя — «GPSdb».
Системные требования к компьютеру для MapProgram.
- Операционная система: Windows XP, 8.1, 8, 7, Vista или 10, 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz или Athlon XP 1500+ либо выше.
- Оперативная память: 1 GB RAM.
- Место на жёстком диске: 300 MB свободного пространства.
Вся необходимая информация для работы с программой содержится в разделе «Справка».
Программа Менеджер АП-019. Предназначена для считывания сохранённых точек с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображения их на карте, построения трека и экспорта в KML, CSV, XLSX и DXF.
Системные требования к компьютеру для программы Менеджер АП-019.
- Операционная система: Windows 7/10/11 (32/64 Bit).
- Процессор: Intel Core 2 Duo или Phenom II x4/x6 и выше.
- Оперативная память: 2 GB.
- Место на жёстком диске: 500 МБ.
Вся необходимая информация для работы с программой содержится в разделе «Справка».
-
Особенности
Особенности приёмника АП-019.3.
- Цифровой трассопоисковый приёмник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчёт и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат коммуникации.
- Режим «Зонд» для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, «Широкая Полоса» 40…8000 Гц, «Радио» 8…40 кГц.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank; внешний аккумулятор можно размещать под одеждой оператора при отрицательных температурах.
Особенности генератора АГ-107.
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 60 В.
- Возможность работы от внешнего источника питания 10…25 В.
- Сигнализация и защита от подключения к нагрузке с напряжением.
- Защита от превышения допустимого напряжения внешнего питания (>27 В) и наличия напряжения на выходных клипсах.
- Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Небольшие габариты и вес.
-
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
-
Комплектация

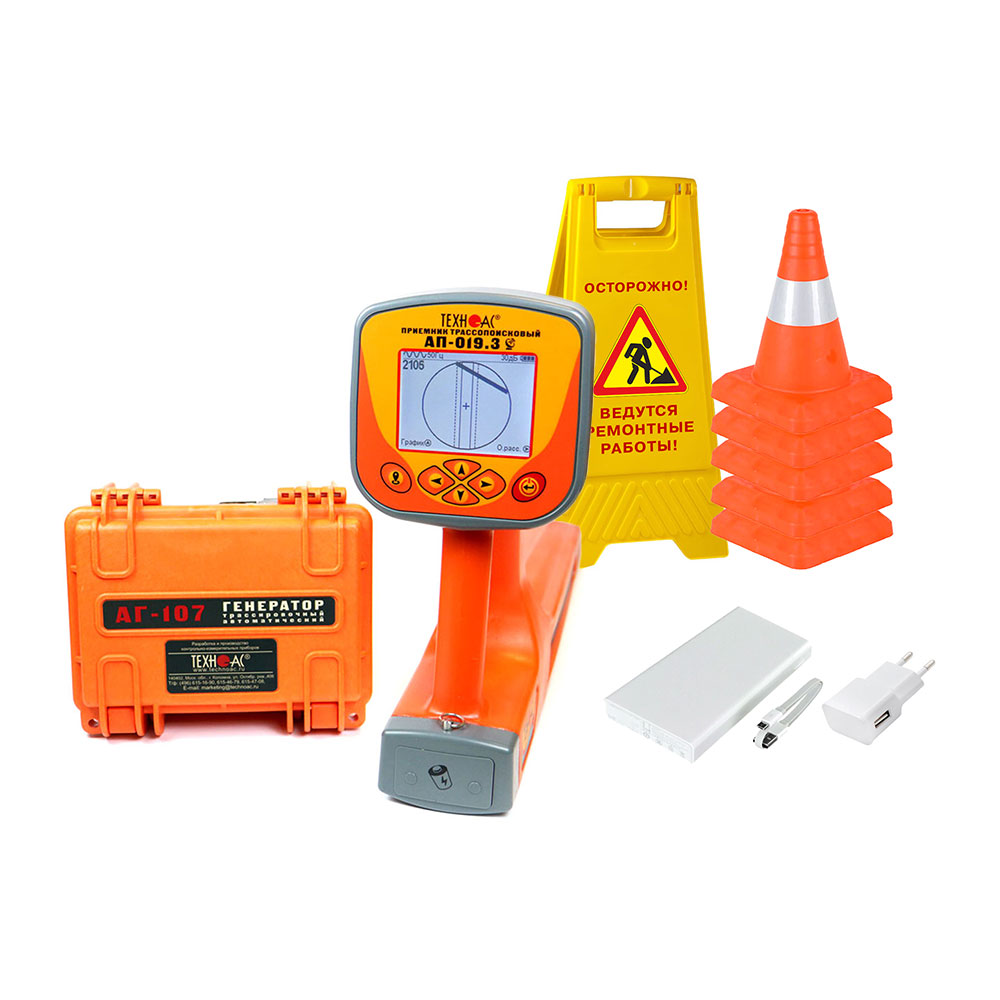

Комплектация трассоискателя Успех 3.107Д.
- Трассопоисковый приёмник АП-019.3 — 1 шт.
- Генератор АГ-107 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки для приёмника — 4 шт.
- Power Bank, 10 000 mAh — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Сумка для приёмника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация трассоискателя Успех 3.107Д.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приёмника АП-019.
-
Дополнительно
-
Варианты доставки
- 1. Самовывоз
-
- Свердловская область, г. Екатеринбург, ул. Щорса 7А, офис 19
- пн-пт: с 9-00 до 18-00
