Успех 3.105Д — трассоискатель с функцией сохранения GPS/ГЛОНАСС координат

В наличии

Трассопоисковый комплект предназначен для определения местоположения и глубины залегания подземных коммуникаций, а также поиска неисправностей кабельных линий. Приемник оснащен GPS/ГЛОНАСС-модулем для записи координат, а генератор имеет выходную мощность до 20 Вт и дальность работы до 3 км.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,04…8 кГц, 100(120), 1024, 1024 «1.0», 32768 — «33» для «Lc» или 8192 — «8.2» для «AH», 32768 «33», 32768 Гц, 50(60), 512, 512 «0.5», 512 Гц, 8…40 кГц, 8192, 8192 — «8.2», 8192 «8.2»
Питание	4…7 В: 4 элемента тип «С», батарейный комплект «тип С×8» — 8 щелочных элементов 1,5 В «тип С», внешние источники питания: аккумулятор «12 В», внешний аккумулятор (Power Bank — опция), выходное напряжение 11…14 В при токе не менее 4 А, выходное напряжение 15 В, мощность 60 Вт, Напряжение питания 7…15 В, сетевой блок питания АГ114М.02.020
Время непрерывной работы	20, 25, 5
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое — для 2D отображения «Трасса»; полуавтоматическое / ручное — для режимов «График», «График+», «MIN&MAX» и «Зонд»; автоматическое / ручное — для режима «2 частоты»
Определение глубины залегания трассы	0…10 м; автоматически в режиме «Трасса»; по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	0,01…9,99 А; автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	2D визуализация положения трассы относительно прибора; глубина залегания трассы; ток сигнала; графики уровня сигнала; сила сигнала; параметры настройки и управления
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54, IP65 (при закрытой крышке корпуса-кейса)
Режимы модуляции	прерывистый «ПР» (кратковременные посылки сигнала); длительность посылки 0,12 сек.; частота следования посылок 1 Гц; двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); соотношение амплитуд 4/1
Выходной ток	не менее 5 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»; не менее 3 А при частоте 32768 Гц «33», не менее 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; не менее 0,1 А при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение	32 В в двухчастотном режиме модуляции «2F»; 40 В в других режимах
Максимальная выходная мощность	20 Вт при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»; 6 Вт при частоте 32768 Гц «33»
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке не менее 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» и не менее 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33»; ручное после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной передающей антенной «LC», внешней передающей антенной «АН» или индукционными передающими клещами
Выходной усилитель мощности	модифицированный CLASS D, КПД до 85%
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС (с батарейным питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)

Описание
Трассопоисковый комплект предназначен для определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Прибор помогает искать неисправности кабельных линий и обследовать местность перед земляными работами.

Приемник выполнен в виде моноблока с ЖК-дисплеем, на котором отображается трасса. Прибор автоматически рассчитывает глубину залегания коммуникации до 10 м и величину тока в линии. Встроенный GPS/ГЛОНАСС-модуль определяет и записывает координаты.

Режим «Зонд» позволяет трассировать неметаллические коммуникации с помощью внутритрубного генератора (дополнительная опция).

Компактный автономный генератор оснащен дисплеем и встроенной индукционной антенной. Выходная мощность — до 20 Вт, дальность работы — до 3 км. Подключение к трассе возможно контактным и бесконтактным способом.

Назначение трассоискателя Успех 3.105Д.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением, мест пересечения трубопровода и кабеля, а также мест повреждения кабельных линий.
- Обследование участков местности перед земляными работами.
- Запись GPS/ГЛОНАСС-координат и составление карт найденных коммуникаций.
- Трассировка неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Функциональные возможности приемника АП-019.3 в различных режимах работы.

Режим «Трасса». На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск происходит в полуавтоматическом режиме.

Режим «График». Вместе с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим подходит для слабого сигнала или искаженного электромагнитного поля.

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет точно локализовать коммуникацию и находить центры нескольких близко расположенных коммуникаций.

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких близко расположенных коммуникаций.

Режим «2-частоты». Поддерживает опцию «свой-чужой» и диагностику состояния кабелей и изоляции трубопроводов с внешним генератором.

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС-модуля. В оперативной памяти приемника сохраняются дата, время, текущие координаты, глубина залегания и величина тока. Сохраненные данные переносятся на ПК для нанесения на карту и обработки, в том числе построения трека и сохранения в базу данных, KML или CSV-файл.

Программа MapProgram. Предназначена для считывания сохраненных точек с прибора АП-019.3, отображения их на картах Google Maps и Яндекс, построения трека и сохранения данных в базу данных, KML- и CSV-файлы. Для передачи данных прибор подключается к компьютеру кабелем USB.

Системные требования к компьютеру для MapProgram.
- Операционная система: Windows XP, 8.1, 8, 7, Vista или 10, 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz или Athlon XP 1500+ и выше.
- Оперативная память: 1 GB RAM.
- Свободное место на жестком диске: 300 MB.
Программа Менеджер АП-019. Предназначена для считывания сохраненных точек с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображения их на карте, построения трека и экспорта в KML, CSV, XLSX и DXF.

Системные требования к компьютеру для Менеджера АП-019.
- Операционная система: Windows 7/10/11, 32/64 Bit.
- Процессор: Intel Core 2 Duo или Phenom II x4/x6 и выше.
- Оперативная память: 2 GB.
- Свободное место на жестком диске: 500 МБ.
Особенности
Особенности приемника АП-019.3.
- Цифровой трассопоисковый приемник-моноблок АП-019.3.
- Отображение трассы на экране прибора.
- Автоматический расчет глубины залегания коммуникации и тока в линии.
- Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат.
- Режим «Зонд» для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Режимы отображения «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, «Широкая Полоса» 40…8000 Гц, «Радио» 8…40 кГц.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank и работы при отрицательных температурах.
Особенности генератора АГ-105.
- Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Комплектация

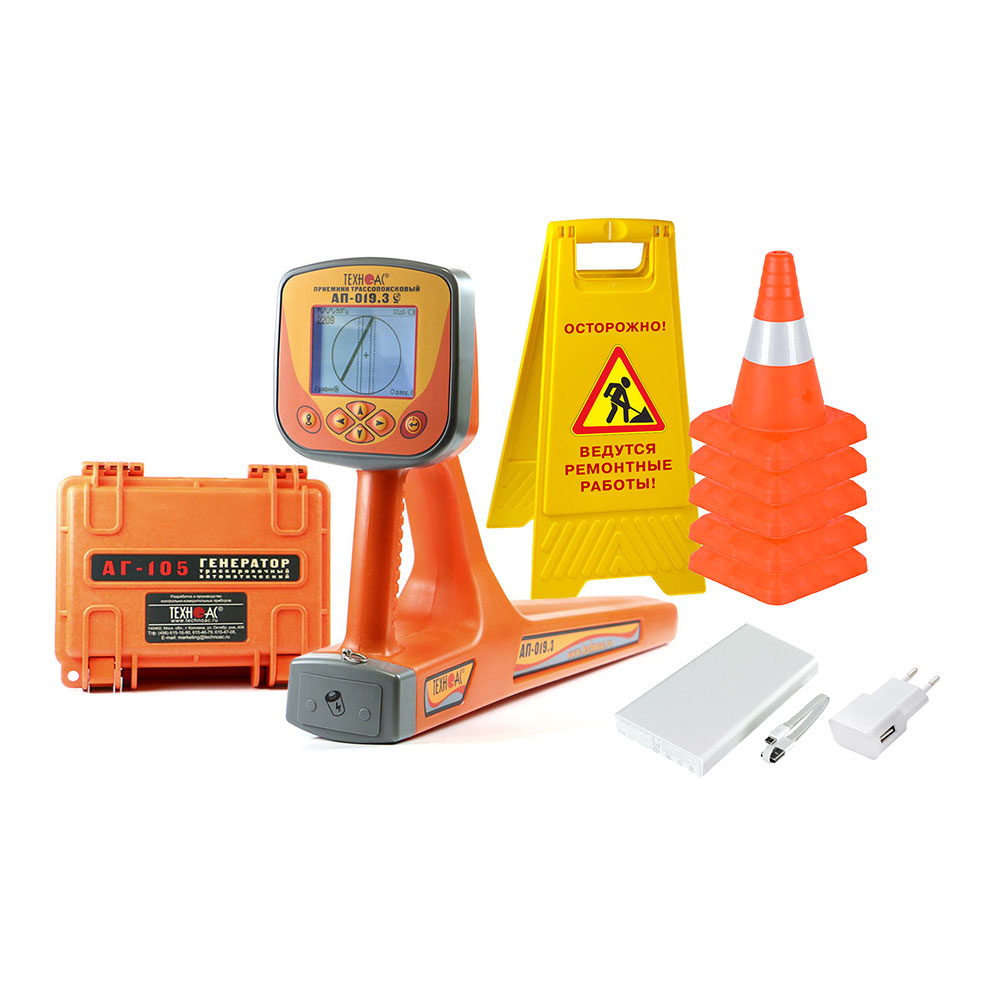

- Трассопоисковый приемник АП-019.3 — 1 шт.
- Генератор АГ-105 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Колпачок изоляционный d=8 мм — 2 шт.
- Батарейки — 12 шт.
- Power Bank, 10 000 mAh — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
Доставка

Транспортная компания: Деловые линии, СДЭК, ЭНЕРГИЯ, DPD. Стоимость рассчитывается отдельно.

Самовывоз: Московская область, г. Коломна, ул. Октябрьской революции, д. 406. С 9:00 до 16:00.
Гарантия

Гарантия производителя: 24 месяца.
