Усилитель 5725A 230

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Полоса пропускания, МГц	0.03, 0.1
  Совместимость	калибраторами серии 5700A, устройствами 5700A/5720A
  Граничная частота, кГц (при напряжении 750 В)	100
  Максимальный ток нагрузки при частотах ниже 5 кГц	50 мА
  Граничная частота, кГц (при напряжении 1100 В)	30
  Предел емкостной нагрузки	1000 пФ
  Максимальный ток нагрузки, мА (при частотах ниже 5 кГц)	50
  Напряжение переменного тока	от 220 В до 1100 В, среднеквадратичное значение, до 70 мА (50 мА < 5 кГц), от 40 Гц до 30 кГц, от 220 до 750 В, среднеквадратичное значение, до 70 мА, от 30 кГц до 100 кГц
  Постоянный ток	от 0 до ±11 A
  Предел емкостной нагрузки, пФ	1000
  Переменный ток	от 1 А до 11 А, среднеквадратичное значение, от 40 Гц до 10 кГц
  Напряжение переменного тока, В (от 40 Гц до 30 кГц)	от 220 до 1100
  Напряжение переменного тока, В (от 30 кГц до 100 кГц)	от 220 до 750
  Постоянный ток, А	от 0 до ±11
  Переменный ток, А	от 1 до 11
  Частота переменного тока, кГц	от 40 Гц до 10 кГц

• Описание

  Усилитель FLUKE 5725A.

  Усилитель 5725A расширяет возможности универсального калибратора серии 5700A на функции напряжения переменного тока, переменного тока и постоянного тока. Устройство 5725A функционирует под полным контролем калибраторов серии 5700A по интерфейсному кабелю, который поставляется с 5725A.

  Усовершенствования для функции напряжения переменного тока устройств 5700A/5720A, обеспечиваемые устройством 5725A:

  • Увеличение граничной частоты до 100 кГц при напряжении 750 В и до 30 кГц при напряжении 1100 В.
  • Увеличение максимального тока нагрузки до 70 мА при частотах выше 5 кГц и до 50 мА при частотах ниже 5 кГц.
  • Увеличение предела емкостной нагрузки до 1000 пФ.

  Выход напряжения с 5725A поступает на передние или задние клеммы калибратора серии 5700A. Это позволяет избежать необходимости перекоммутации кабелей во время процедуры, требующей использования как стандартных, так и усиленных выходных сигналов калибратора.

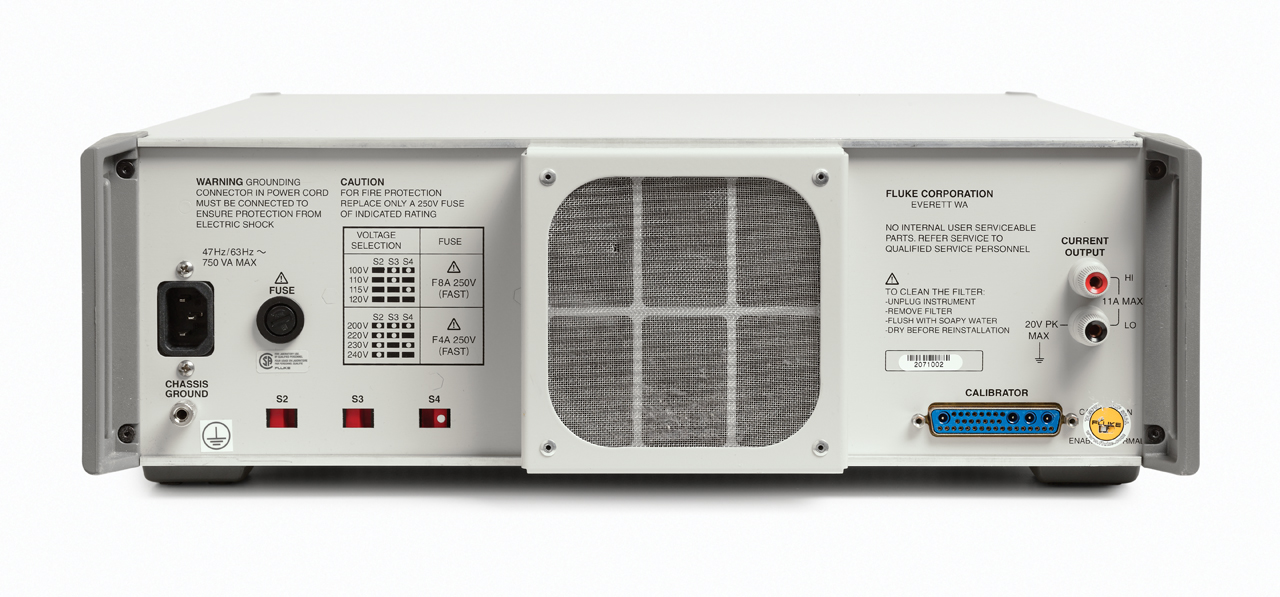

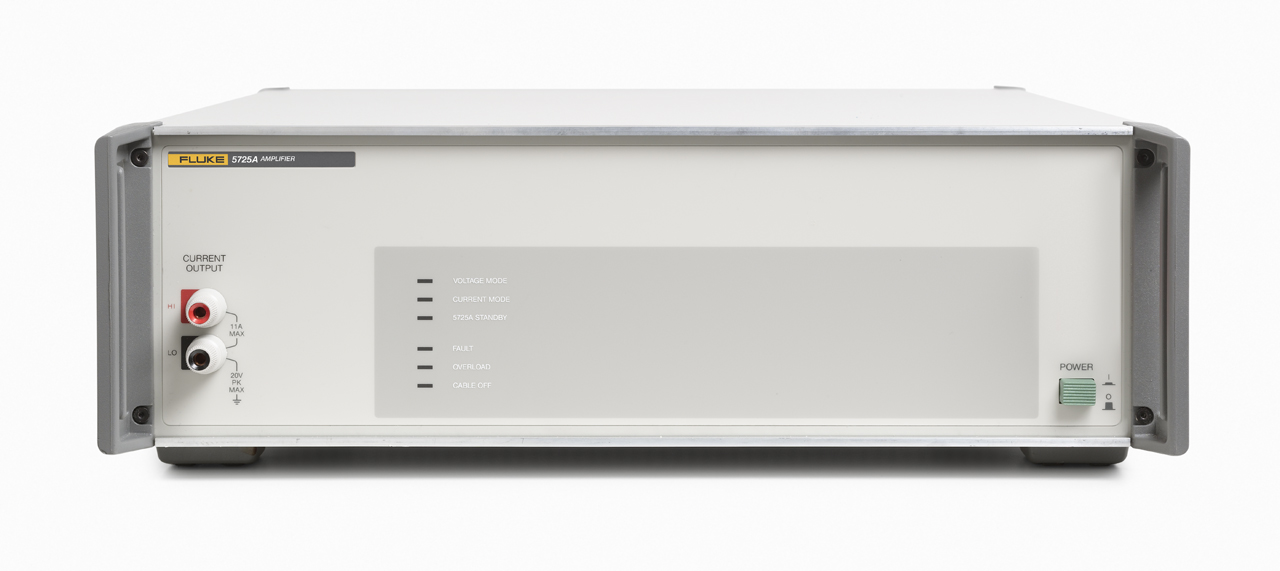

  Находящиеся на передней или задней панели 5725A клеммы OUTPUT предназначены только для токового выходного сигнала. На них подается постоянный и переменный ток расширенного диапазона. Поскольку в большинстве измерительных приборов с большим диапазоном тока используются отдельные клеммы для большого тока, упомянутая конфигурация обычно позволяет избежать переключения кабелей во время процедуры. Если требуется подача тока из одного выхода, калибратор серии 5700A можно настроить так, чтобы сигналы всех токовых выходов проходили через клеммы устройства 5725A.

  Рабочие режимы и диапазоны модели 5725A:

  • Напряжение переменного тока: от 220 В до 1100 В, среднеквадратичное значение, до 70 мА (50 мА < 5 кГц), от 40 Гц до 30 кГц; от 220 до 750 В, среднеквадратичное значение, до 70 мА, от 30 кГц до 100 кГц.
  • Постоянный ток: от 0 до ±11 A.
  • Переменный ток: от 1 А до 11 А, среднеквадратичное значение, от 40 Гц до 10 кГц.

• Документы

  • ПриСТ: Оборудование для метрологии 2023
  • Fluke: Calibration products and services 2019
  • Fluke: Руководство по выбору датчиков температуры
  • Fluke: Выбор промышленного калибратора температуры
  • Fluke: Подключаемые решения. Каталог измерительных приборов. 2016-2017
  • Fluke: Калибровка давления. Сферы применения и решения.
  • Fluke: краткий каталог продуктов и услуг компании 2012

• Комплектация

  • Усилитель 5725A/230 — 1 шт.
  • Кабель питания — 1 шт.
  • Кабель 5700-8044-P — 1 шт.

• Дополнительно

  •

    Комплект для монтажа в стойку Y5735
