Описание
| Производитель: | Россия |
| Номер реестра СИ: | 82433-21 |
| Гарантия | 12 месяцев |

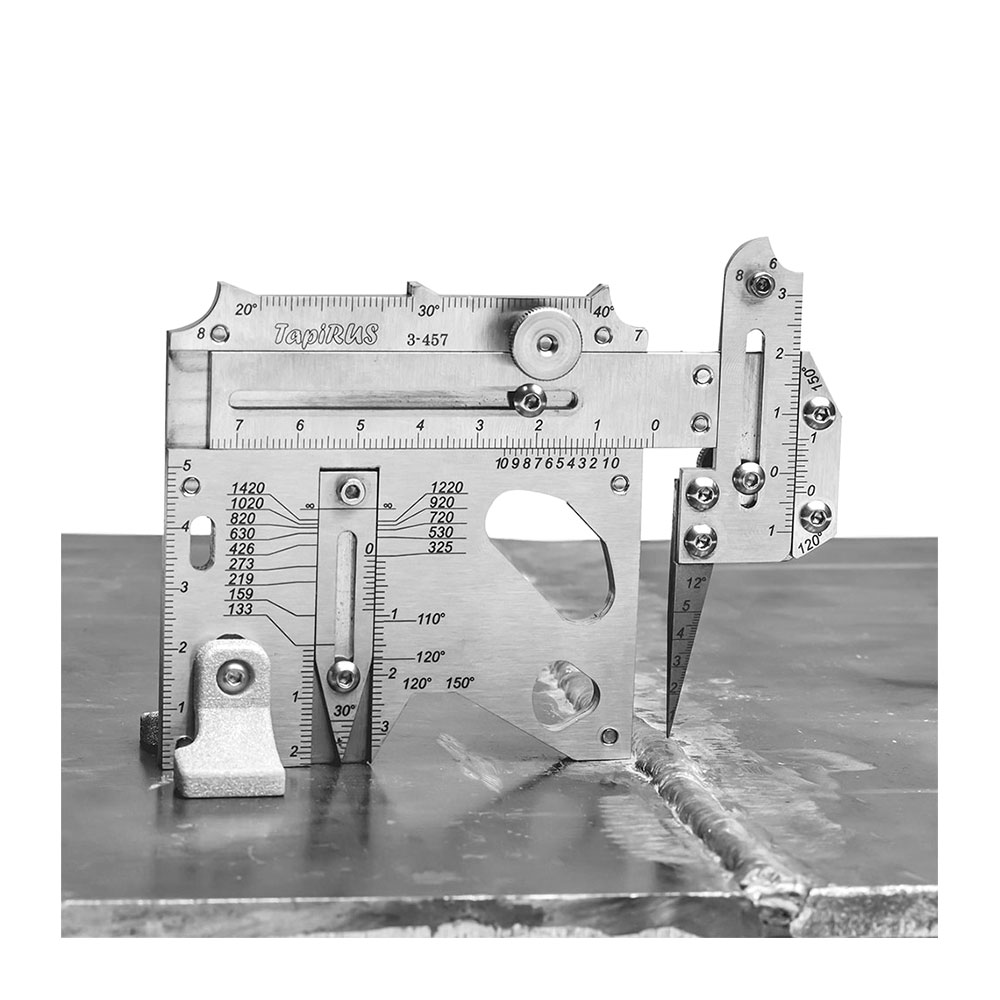

Средство контроля внесено в ГРСИ. УШС TapiRus разработан для замены многочисленных шаблонов и приспособлений, используемых при визуальном и измерительном контроле качества сварных соединений. Утвержден в качестве средства измерения геометрических параметров сварных соединений и поверхностных дефектов при проведении ВИК, поставляется с поверкой. Позволяет определять большинство геометрических параметров сварных соединений и поверхностных дефектов: ширина и выпуклость шва, глубина подреза, величина смещения кромок, катет углового шва, угол скоса и зазор и др. Оснащен опорами, позволяющими однозначно позиционировать шаблон на криволинейной поверхности. Для проведения измерений с погрешностью 0,1 мм на поверхность TapiRUS нанесены шкалы с нониусом. Содержит ряд калибров для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок. Снабжен щупом со сменной измерительной иглой для определения величины зазоров и высот/впадин.
Разработка, подготовка к производству и изготовление TapiRUS проведены исключительно в цифровом формате.
При производстве TapiRUS применяются новейшие лазерные и аддитивные технологии:
- станки высокоточной лазерной резки в инертном газе;
- пятиосевые обрабатывающие ЧПУ центры;
- сверхточная цветная лазерная гравировка всего изделия в собранном виде;
- лазерная стереолитография (SLA) – технология послойного синтеза материала из жидкого фотополимера.
Преимущества УШС «Тапирус»
- Простота установки. Точное позиционирование по нормали к поверхности объекта контроля и стабильность положения при выполнении измерений.
- Функциональность. Измерение большинства геометрических параметров сварных соединений и поверхностных дефектов.
- Точность измерений. Погрешность измерения по шкалам шаблона не превышает 0,1 мм.
- Современность. Онлайн-калькулятор, эргономичные аксессуары, smart-версия.
Технические характеристики
| Измеряемый параметр | Шкала | Диапазон, мм | Погрешность, мм |
| Глубина, мм | H | 0…20 | ±0,1 (в диапазоне 0…10 вкл.), ±0,5 (в диапазоне свыше 10…20) |
| Высота, мм | H | 0…6 | ±0,1 |
| Ширина, мм | W | 0…55 | ±0,1 (в диапазоне 0…10 вкл.), ±0,5 (в диапазоне свыше 10…20) |
| Зазор, мм | B C |
0…4 1…5 |
±0,25 ±0,05 |
| Притупление, мм | F, G | 0…25 | ±0,5 |
| Габаритные размеры, мм, не более · без опор · с опорами |
115 х 85 х 15 115 х 85 х 42 |
±0,5 ±0,5 |
|
| Средняя наработка на отказ, циклов, не менее | 55 000 | ||
| Масса, кг, не более | 0,22 | ||
| Средний срок службы, не менее | 1 года |
