Участок капиллярного контроля крупногабаритных деталей кабинного типа.

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Давление воды	не более 2,75 атм
  Давление воздуха	не более 2 атм
  Температура сушки	71С0
  Рабочая температура в шкафу	не более 71 0С
  Максимально разрешенное изменение температуры	не более ± 8 0С
  Точность термопар	не более ± 5.6 0С

• Описание

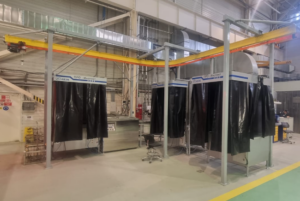

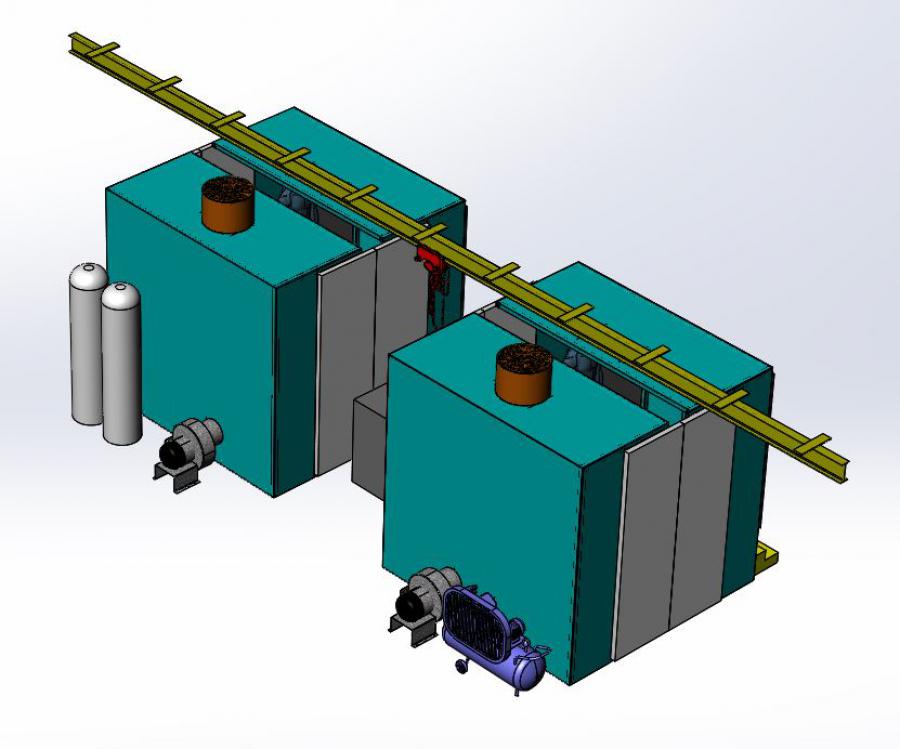

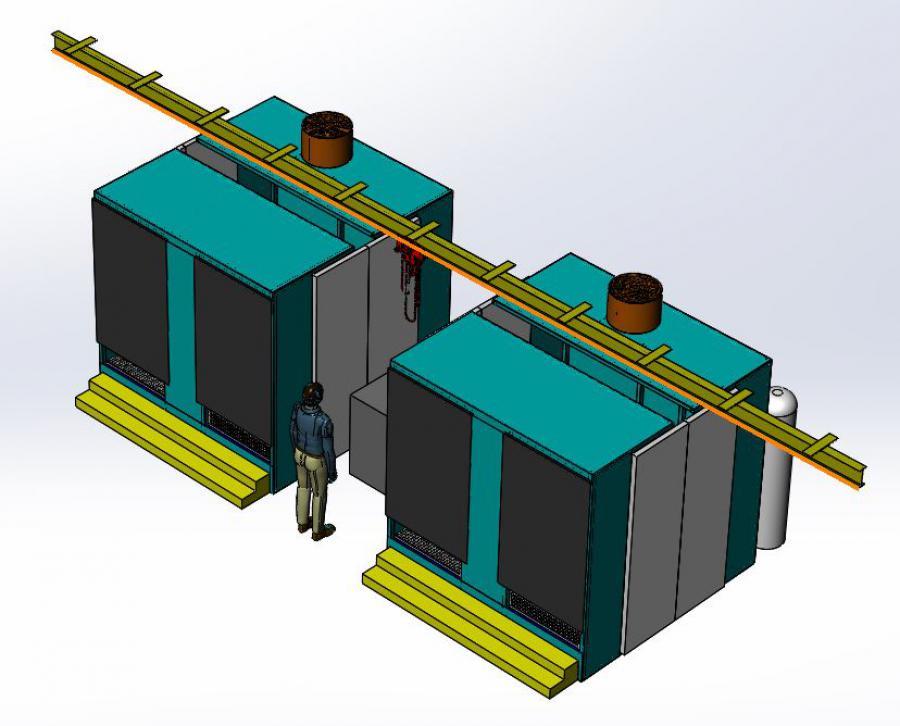

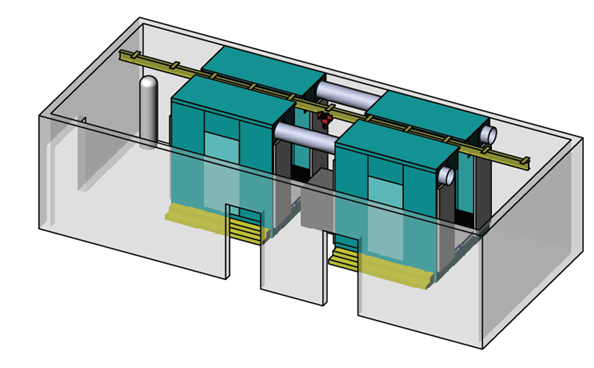

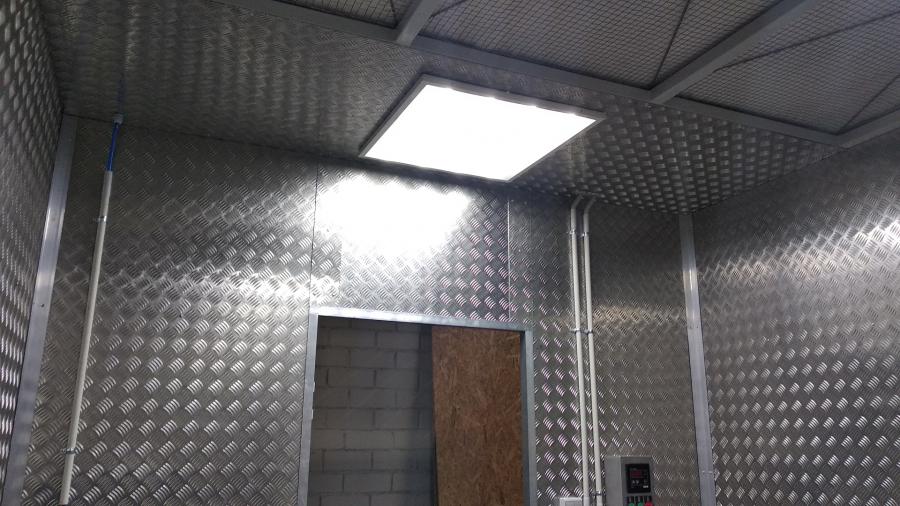

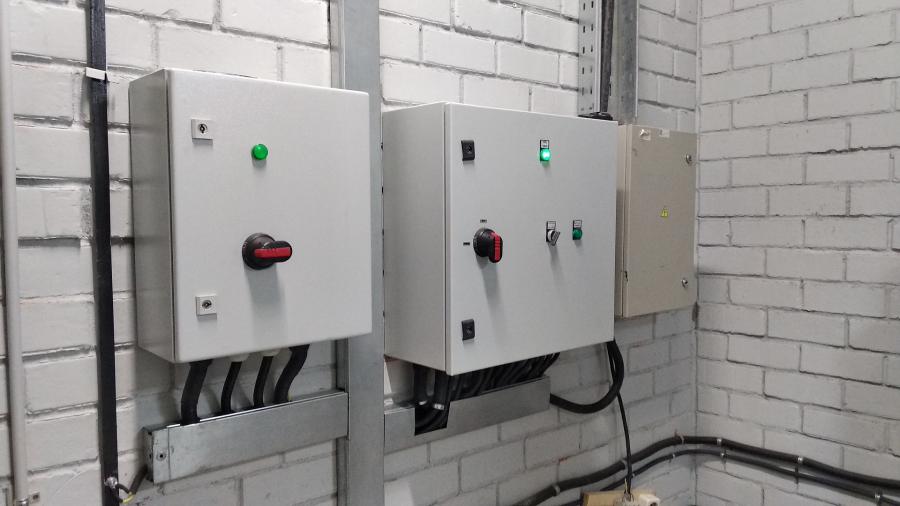

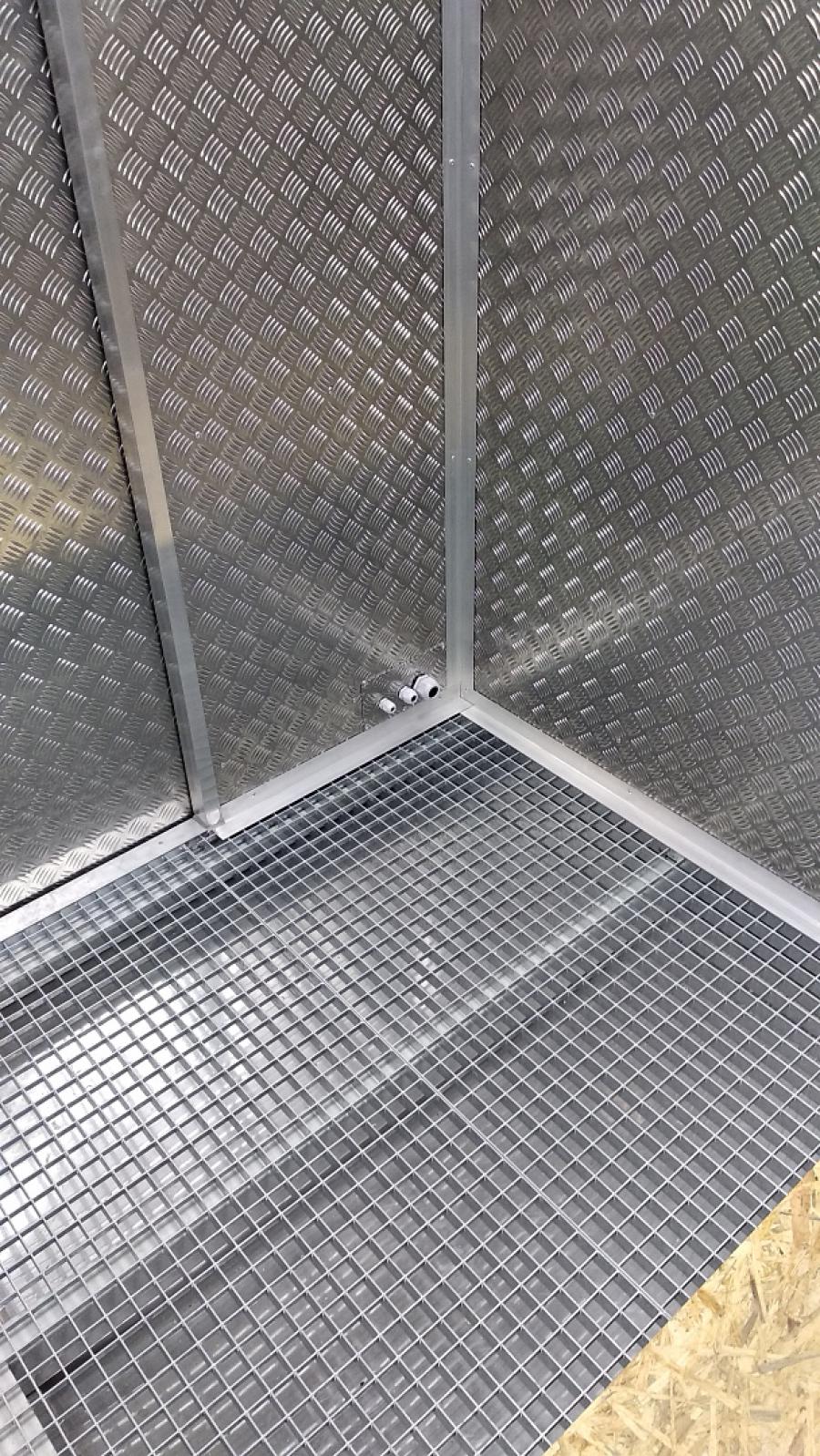

  В конструкцию участка входят модуль, состоящий из отдельных помещений для каждой операции, станция подготовки воды, станция очистки сбросных вод и установка для очистки сжатого воздуха.

  Назначение участка и укрупнённый технологический процесс.

  Заготовки после подготовки поверхности к контролю подаются к монорельсу модуля на ручных тележках и транспортируются при помощи грузоподъемного механизма по монорельсу из секции в секцию по всей длине монорельса. Вывод изделия с монорельса на ручные тележки.

  Секция № 1 Изделия на тельфере по монорельсу через раздвижные ворота поступают в секцию №1, где на них наносится пенетрант с помощью электростатической установки. Для каждого типа пенетранта используется своя установка.

  После этого изделия промываются в проточной воде из гидровоздушного или водяного пистолета струей воды с давлением воды не более 2,75 атм, давление воздуха не более 2 атм. Вода со смываемым пенетрантом стекает в накопительные емкости (поддоны) и оттуда в станцию очистки сточной воды. На изделие наносится гидрофильный эмульгатор, для очистки детали от пенетранта, с последующей промывкой проточной водой, как описано выше. Качество смыва проверяется в ультрафиолетовом свете при помощи светодиодных УФ светильников EV6000.

  Ширина 2500 мм, глубина 2500 мм, высота 3000 мм предназначена для проведения следующих операций: нанесения пенетранта, предварительного смыва водой, нанесение эмульгатора, окончательного смыва водой.

  Секция № 2 Далее по монорельсу изделие перемещается в сушильный шкаф, где сушится при температуре 71С0.

  Сушильный шкаф площадью 1000мм x 1000мм х 1000мм для просушки изделий.

  Рабочая температура в шкафу не более 71 0С с термостатическим регулированием. Максимально разрешенное изменение температуры относительно значения установленной температуры не более ± 8 0С. Точность термопар не более ± 5.6 0С.

  Секция № 3 После сушки изделие перемещается по монорельсу в секцию для нанесения проявителя, осмотра деталей в ультрафиолетовом свете, сдува и смыва проявителя.

  Сухой негорючий проявитель наносится методом электростатического напыления на изделие.

  Осмотр деталей производится при выключенном дневном свете и включённых УФ-излучателях (в затемненном помещении). Участок осмотра оборудован переносными УФ-излучателями, приборами для измерения «черного» и «белого» света.

  Ширина 2500 мм, глубина 2500 мм, высота 3000 мм.

  Предназначена для нанесения проявителя на контролируемые изделия, осмотра в ультрафиолетовом излучении, сдува и смыва проявителя с изделий.

  Выход изделий через раздвижные ворота, с устройствами пневматического закрытия и открытия.

• Дополнительно

  •

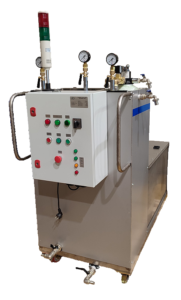

    Система фильтрации воды ПроИнспект УФС
