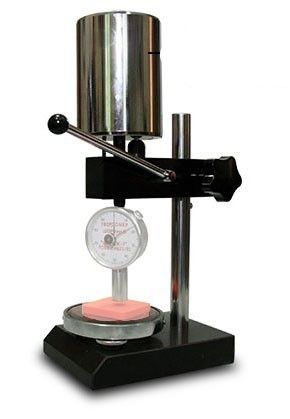

Твердомер стационарный ТВР-DМ механический штатив с твердомером (дюрометром) ТВР-D с поверкой

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Шкалы твердости	А и D
  Тип нагружения	механическое
  Время выдержки, с	2…15
  Диапазон измерений	0 … 100, 10 … 90 HA, 20 … 90 HD
  Погрешность измерений	± 0,025 мм (± 1 деление шкалы)
  Испытательная нагрузка	49.3 ± 0.49
  Температура окружающей среды	-20…+45, +21…+25
  Относительная влажность	30…80

• Описание

  Основные сведения о ТВР-DМ. Изготовитель: ООО "Восток-7" (РФ). Состояние: новое изделие.

  Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в течение 40 рабочих дней с даты проведения поверки.

  Назначение. ТВР-DМ предназначен для измерения твёрдости материалов по Шору тип D методом вдавливания без разрушения структуры образца. Дюрометры ТВР-D и ТВР-DМ применяются в лабораторных и цеховых условиях при входном контроле сырья и заготовок, а также при выходном контроле готовых изделий из твёрдых полиуретанов.

  Твердомер ТВР-D с аналоговым индикатором предназначен для измерения твёрдости по шкале Шора тип D пластмасс и эбонита в соответствии с ГОСТ 24261-2015, в том числе твёрдых полиуретанов, резины, плексигласа, полистирола, термопласта, полиграфических валков и пластин из винил-ацетата целюлозы.

  ТВР-DМ представляет собой механизированную модель — механический штатив с установленным в нём дюрометром ТВР-D. Штатив может поставляться совместно с прибором ТВР-D или приобретаться позднее.

  ТВР-DМ является механизированным аналогом твердомера советских времён производства "Точприбор" — прибора настольного ИТ 5079, выпуск которого прекращён с 2016 года.

  Конструкция и принцип работы. Принцип действия основан на внедрении стального индентора в образец при полном контакте измерительной площадки с образцом. Перемещение индентора отсчитывается по шкале дюрометра: чем выше твёрдость, тем меньше внедрение индентора и выше значение твёрдости.

  В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части выступает индентор — стальной стержень. Верхняя часть корпуса предназначена для нажатия на дюрометр при ручном измерении или для присоединения дюрометра к штативу. При нажатии индентор перемещается внутрь корпуса, а усилие сопротивления материала передаётся через рейку к зубчатой передаче стрелки-индикатора.

  Классификация по способу нагружения. Переносные твердомеры нагружаются рукой на корпус прибора; точность измерения зависит от навыков оператора. Стационарные механические твердомеры нагружаются через штатив с нормированными грузами-гирями, что повышает точность и повторяемость результатов и исключает ошибки ручного нагружения.

  Твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа.

  Регистрация в реестрах средств измерений.

  Страна, ответственная организация	Номер в госреестре
  Российская Федерация, Росстандарт	59928-15
  Российская Федерация, ОАО "РЖД"	МТ 061.2024
  Республика Беларусь, Госстандарт	не внесено
  Республика Казахстан, КТРМ	KZ.02.03.07058-2016/59928-15
  Иные регистры, удостоверения, заключения, разрешения и пр.	отсутствуют

• Особенности

  Особенности ТВР-D.

  • Дополнительная буксируемая стрелка-фиксатор предназначена для измерения эластичности и фиксации измеренного значения при мгновенных замерах твёрдости.
  • Корпус с удлинённой гильзой позволяет измерять твёрдость изделий с повышенной точностью.
  • Результат измерения сохраняется на циферблате до сброса в нулевое положение.

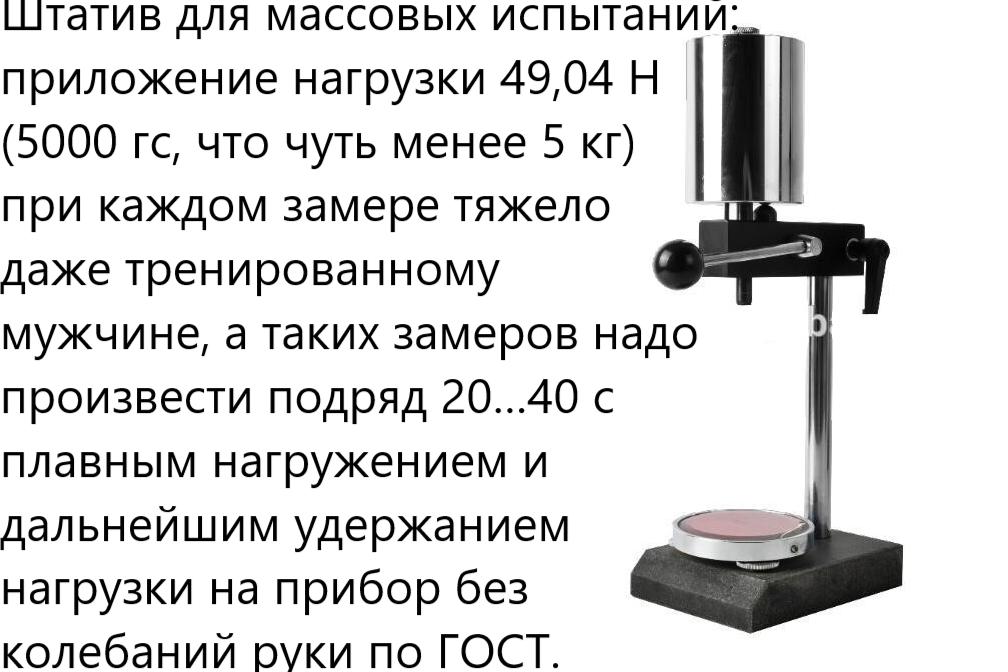

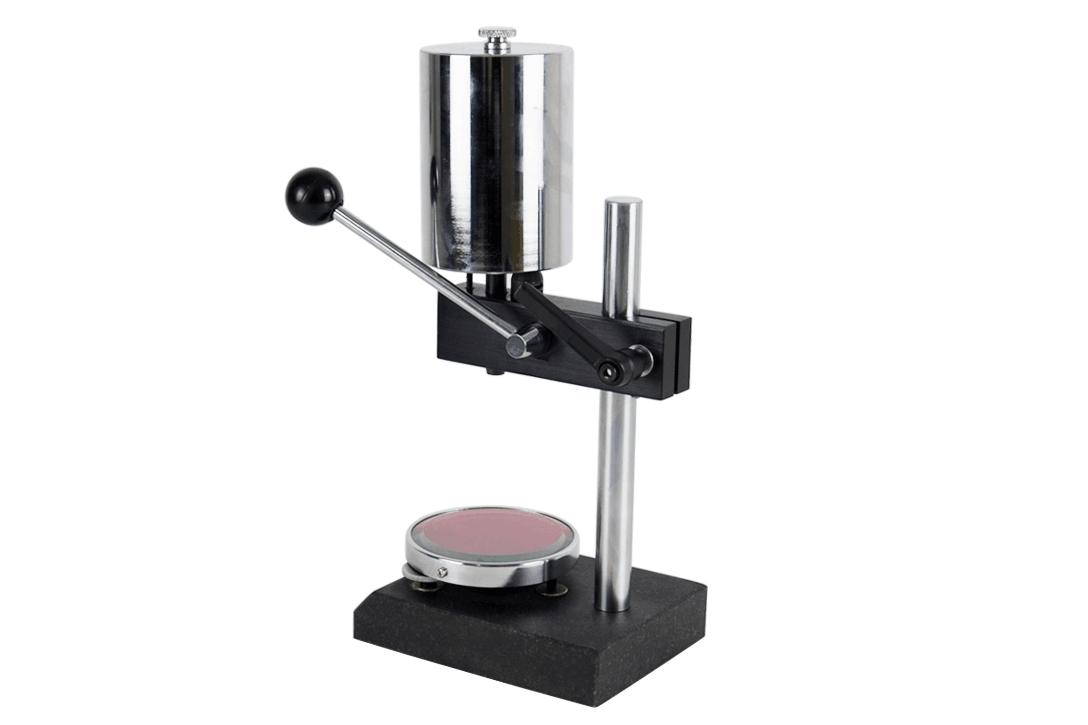

  Особенности ТВР-DМ. Испытательный штатив предназначен для закрепления дюрометра по Шору тип D и обеспечивает равномерное механическое нагружение в процессе измерения твёрдости. Штатив с грузом-гирей, центрированной с осью индентора, позволяет получить стабильное прижимное усилие и повторяемые результаты в соответствии с ГОСТ 263-75, ГОСТ 24621-2015, ГОСТ Р ИСО 7619-1-2009, DIN 53505, ASTM D2240 и ISO R868.

  Штатив востребован при лабораторных и серийных испытаниях. Для замера применяется нагрузка 49,04 Н; по ГОСТ требуется не менее пяти измерений на каждом изделии для вычисления среднего значения твёрдости.

  Штативы могут использоваться с дюрометрами ТВР-D, ТПШ-ПД, NOVOTEST ТШП-D, а также с моделями Bareiss и REX.

• Применение

  Дюрометры ТВР-D и ТВР-DМ применяются для контроля твёрдости образцов без разрушения их структуры в лабораторных и цеховых условиях. Области применения включают входной контроль сырья и заготовок, а также выходной контроль готовых изделий из твёрдых полиуретанов, резины и пластмасс.

• Комплектация

  • Твердомер в упаковочном футляре для ТВР-А и ТВР-D — 1 шт.
  • Механический штатив для ТВР-АМ и ТВР-DМ — 1 шт.
  • Паспорт с Методикой Поверки — 1 шт.
  • Свидетельство о поверке — 1 шт.
  • Комплект мер твёрдости по шкале Шора тип А и тип D — по заказу.
