Успех АГ-309.60К — трассоискатель с функцией сохранения GPS/ГЛОНАСС координат

В наличии

Узнать цену

Комплект предназначен для поиска и трассировки подземных кабельных линий и других коммуникаций из токопроводящих материалов. Приемник определяет глубину залегания до 10 м и сохраняет GPS/ГЛОНАСС-координаты. Генератор мощностью до 180 Вт обеспечивает трассировку на расстоянии до 10 км.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,04…8 кГц, 0,5, 1, 100(120), 1024, 2, 32768 Гц, 50(60), 512, 512 Гц, 8…40 кГц, 8192
Питание	14 Ач или 24 В, 4 элемента тип «С», 4…7 В, 7 Ач, 7 Ач (технология AGM) с перекоммутацией: 12 В, внешний аккумулятор (Power Bank — опция), Выходное напряжение 15 В, выходной ток до 6,7 А, Два свинцово-кислотных герметизированных аккумулятора 12 В
Время непрерывной работы	20
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	Автоматическое для 2D-отображения «Трасса»; полуавтоматическое или ручное для режимов «График», «График+», «MIN&MAX» и «Зонд»; автоматическое или ручное для режима «2 частоты»
Определение глубины залегания трассы	0…10 м; автоматически в режиме «Трасса»; по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	0,01…9,99 А; автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	При совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Звуковая индикация	Встроенный излучатель; синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Автоматическое отключение питания при бездействии для экономии заряда	После 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Максимальное выходное напряжение	220 / 330 / 140
Выходная мощность генератора	от 7,5 до 180 Вт
Допустимое сопротивление нагрузки	Любое (0…∞); ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля
Согласование с нагрузкой	Автоматическое, обеспечивающее достижение заданной мощности в нагрузке
Типы подключаемых нагрузок при генерации «SIN»	Непосредственное подключение к объекту с возвратом тока через жилу или броню кабеля; подключение с возвратом тока через землю при помощи штыря заземления; индуктивное подключение рамочной антенной на частоте 8192 Гц; индуктивное подключение передающими клещами
Выходной усилитель мощности	Импульсный, технология CLASS D(BD), КПД > 80%
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС
Класс климатической защиты	IP65
Максимальная мощность, подводимая к рамке	10 Вт
Модуль полного комплексного сопротивления на частоте 8192 Гц	36 Ом
Тип корпуса	Пластмассовый, герметичный

Описание
Трассопоисковый комплект для поиска подземных коммуникаций: кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.

В состав входит приемник-моноблок с ЖК-дисплеем. На дисплей выводится изображение трассы; прибор автоматически рассчитывает глубину залегания коммуникации до 10 м и определяет величину тока в линии.

Встроенный GPS/ГЛОНАСС-модуль предназначен для определения и записи координат коммуникации. Генератор мощностью до 180 Вт обеспечивает дальность работы до 10 км. Подключение к трассе возможно контактным и бесконтактным способом.

Режим «Зонд» позволяет трассировать неметаллические коммуникации с помощью внутритрубного генератора, который является дополнительной опцией.

Назначение трассоискателя Успех АГ-309.60К.
- Определение местоположения и глубины залегания подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с генератором на расстояние до 10 км.
- Поиск электрических кабелей под напряжением и мест пересечения трубопроводов с кабелями.
- Определение мест повреждения кабельных линий и обследование местности перед земляными работами.
- Запись GPS/ГЛОНАСС-координат и составление карт найденных коммуникаций.
- Трассировка неметаллических коммуникаций с дополнительным внутритрубным генератором.
Функциональные возможности приемника АП-019.3 в различных режимах работы.

Режим «Трасса». Основной режим трассировки. На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск происходит в полуавтоматическом режиме.

Режим «График». Дополнительно отображается график изменения уровня сигнала на рабочей частоте. Режим предназначен для работы при слабом сигнале или искажённом электромагнитном поле.

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум». По графикам изменения уровня сигнала можно точно локализовать коммуникацию и находить центры нескольких близко расположенных коммуникаций.

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких близко расположенных коммуникаций.

Режим «2-частоты». Предусмотрена опция «свой-чужой» и диагностика состояния кабелей и изоляции трубопроводов с применением внешнего генератора.

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС-модуля. Приемник определяет текущие координаты. Нажатием клавиши в оперативной памяти сохраняются дата, время, координаты и измеренные параметры точек магистрали: глубина залегания и величина тока. Сохранённые данные можно перенести на ПК для нанесения на карту, построения трека и сохранения в базу данных или файл KML либо CSV.

Программа MapProgram. Предназначена для считывания сохранённых точек с АП-019.3, отображения точек на картах Google Maps и Яндекс, построения трека и сохранения данных в базу данных или файлы KML и CSV. Для передачи данных приемник подключается к компьютеру кабелем USB. Информация для работы с программой содержится в разделе «Справка».

Системные требования к MapProgram. Windows XP, 7, 8, 8.1, 10 (32/64 Bit); процессор Pentium 4 1.5 GHz или Athlon XP 1500+ и выше; оперативная память 1 GB RAM; 300 MB свободного места на диске.

Программа Менеджер АП-019. Предназначена для считывания точек с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображения на карте, построения трека и экспорта в KML, CSV, XLSX и DXF. Системные требования: Windows 7/10/11 (32/64 Bit), Intel Core 2 Duo или Phenom II x4/x6 и выше, 2 GB ОЗУ, 500 МБ свободного места на диске. Информация для работы с программой содержится в разделе «Справка».
Особенности

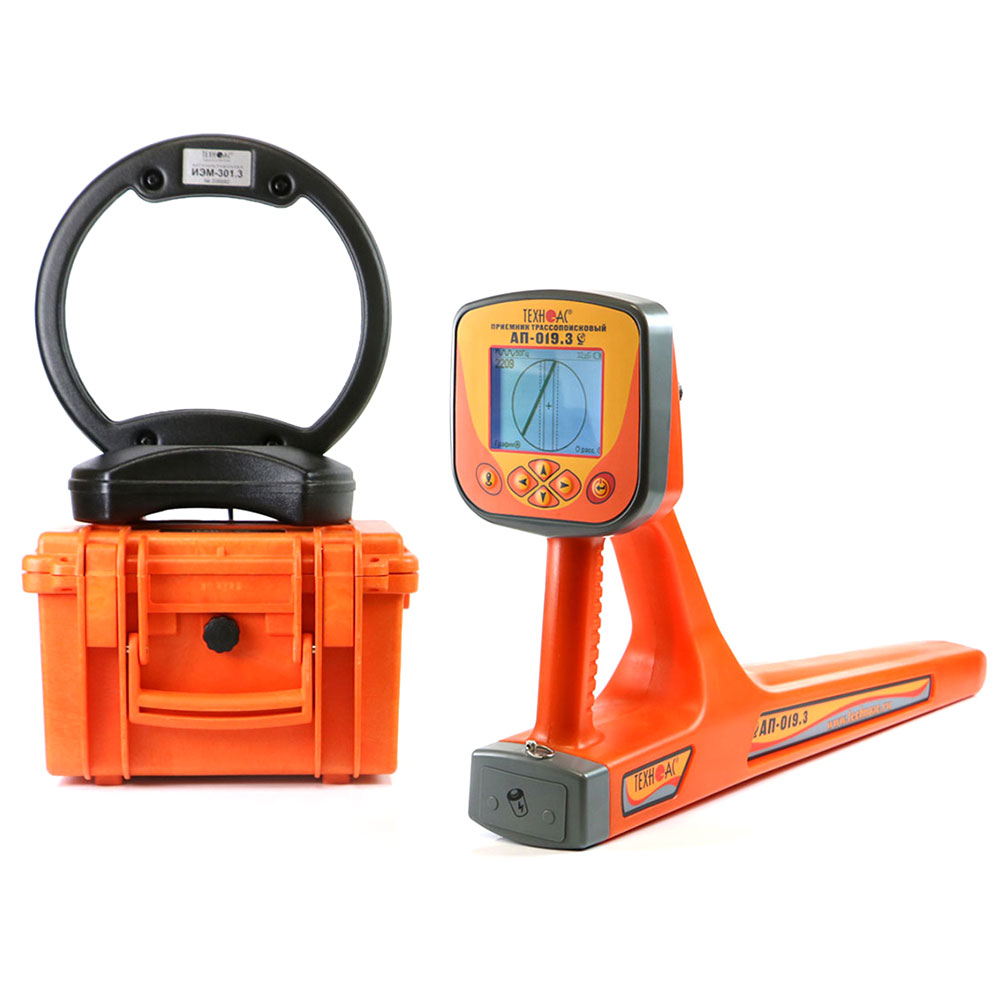

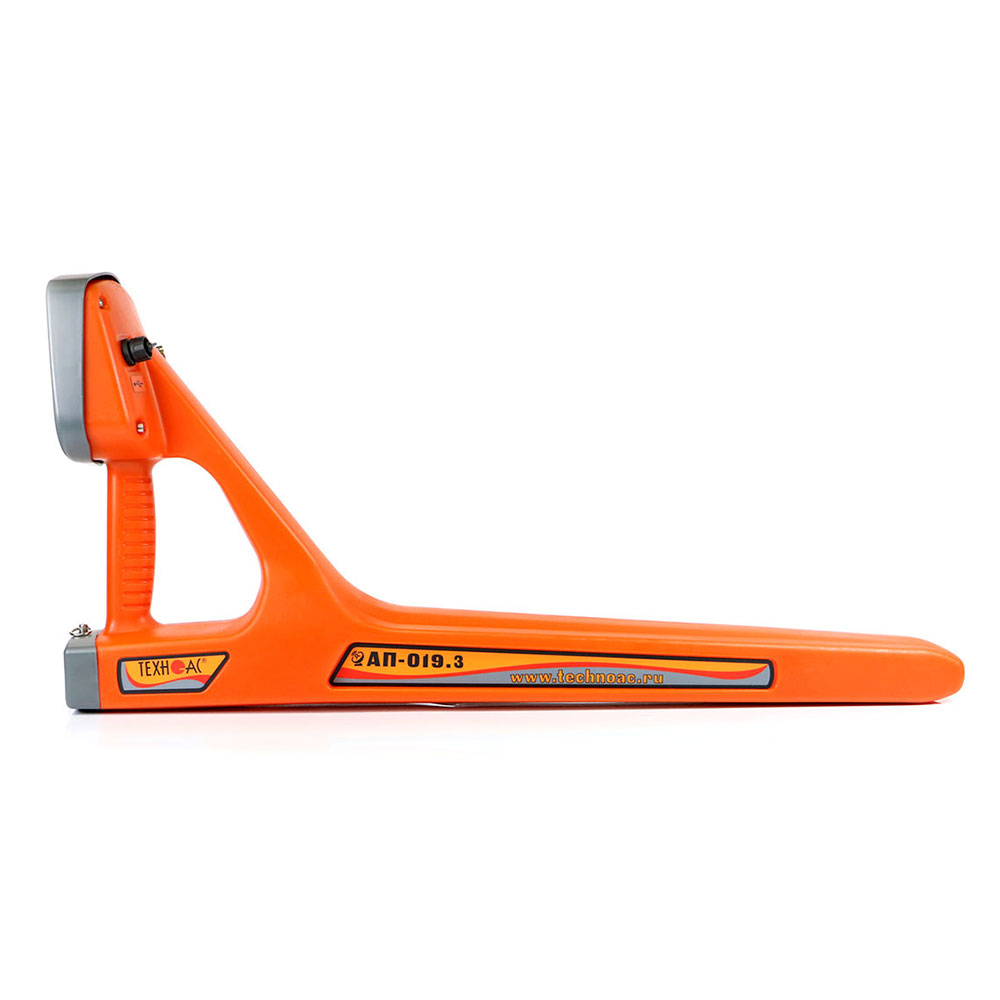

Приемник АП-019.3.
- Цифровой трассопоисковый приемник-моноблок с отображением трассы на экране.
- Автоматический расчёт и отображение глубины залегания коммуникации и тока в линии.
- Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат.
- Режим «Зонд» для трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
- Режимы отображения «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60), 100(120), 512, 1024, 8192 и 32768 Гц; «Широкая полоса» 40…8000 Гц; «Радио» 8…40 кГц.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank; при отрицательных температурах аккумулятор можно разместить под одеждой оператора.

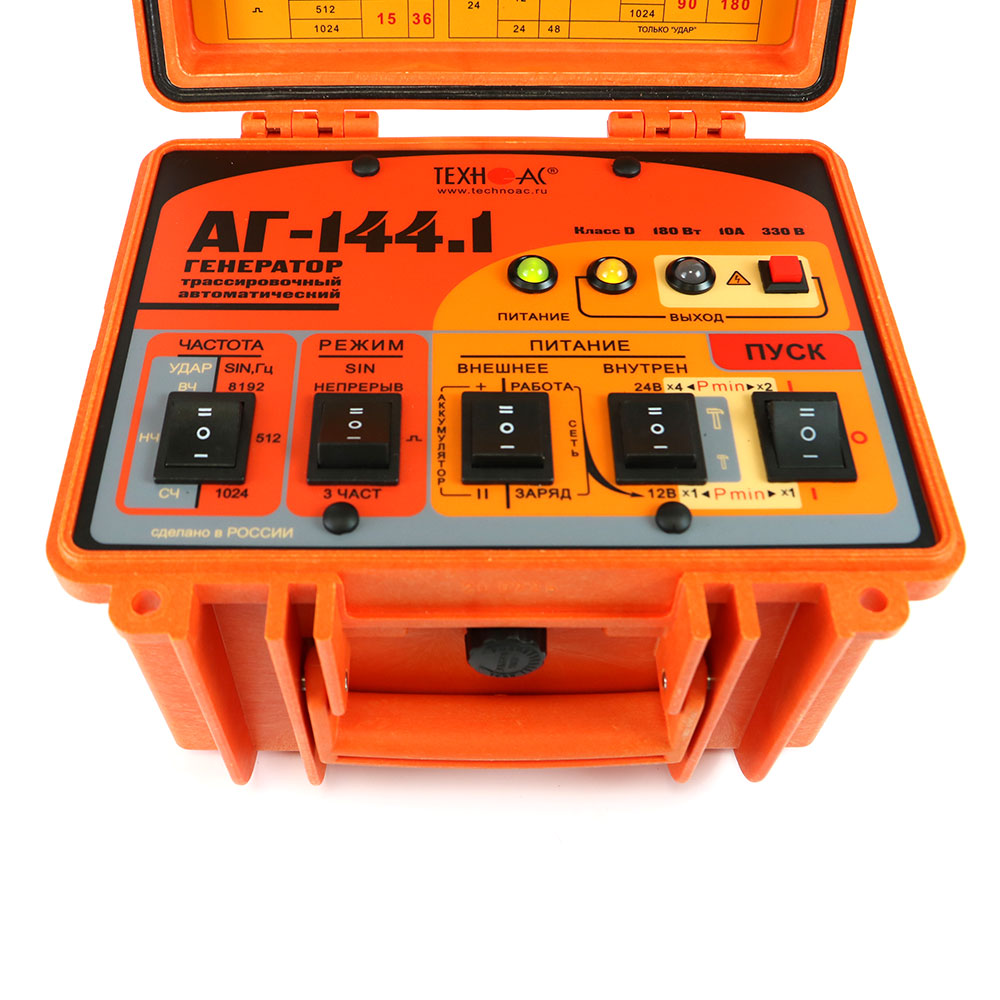

Генератор АГ-144.1.
- Выбор мощности в зависимости от задачи: от 7,5 до 180 Вт.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений и автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Комплектация
- Трассопоисковый приемник АП-019.3 — 1 шт.
- Генератор АГ-144.1 — 1 шт.
- Индукционная антенна ИЭМ-301.3 — 1 шт.
- Источник питания ENP-120-12 — 1 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Кабель АГ144.02.020 — 1 шт.
- Кабель AG144.02.060 — 1 шт.
- Кабель АГ120.02.030 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 1 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки — 4 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для генератора АГ-144.1 (чехол 53187) — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация: комплект аккумуляторов и зарядное устройство для приемника АП-019.
Документы
Дополнительно
- МАГ-05.1.ХХ — комплект автономного генератора

  120 348 ₽
- МАГ-05.2.ХХ — комплект автономного генератора

  140 127 ₽
- Комплект аксессуаров для заземления коммуникации

  8 037 ₽
- ДКИ-137 — датчик контроля качества изоляции

  По запросу
- NR-117M — накладная рамка

  48 627 ₽
- Индукционные клещи CI-110/50 — клещи индукционные

  30 144 ₽
- CI-110/100 — клещи индукционные

  36 249 ₽
- CI-110/125 — клещи индукционные

  71 721 ₽
- ДКИ-117 — датчик контроля качества изоляции

  71 721 ₽
- ДОДК-117 — датчик определитель дефектов коммуникаций

  23 907 ₽
- MED-127 — малогабаритный электромагнитный датчик

  12 927 ₽
