Атлет АГ-319К — трассоискатель с функцией сохранения GPS/ГЛОНАСС координат

Name: Атлет АГ-319К - трассоискатель с функцией сохранения GPS/ГЛОНАСС координат
SKU: 5745
Price: 411369 RUB
Availability: InStock

В наличии

Трассопоисковый комплект предназначен для поиска подземных кабельных линий, металлических трубопроводов и других токопроводящих коммуникаций. Встроенный GPS/ГЛОНАСС-модуль записывает координаты найденных объектов.

Приемник автоматически определяет глубину залегания до 10 м. Генератор позволяет трассировать коммуникации на расстоянии до 10 км.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,04…8 кГц, 200…9999 Гц, 8…40 кГц
Питание	11…14 В, 22…28 В, 4 элемента тип «С», 4…7 В, внешний аккумулятор (Power Bank — опция), выходное напряжение 15 В, выходной ток 15 А max, два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Время непрерывной работы	1.7, 20, 4
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Определение глубины залегания трассы	0…10 м
Точность определения глубины залегания	±5%
Точность определения оси коммуникации	±5%
Трассировка коммуникаций	до 10 км
Объем памяти модуля GPS	2300 точек
Выходная мощность генератора	до 200 Вт
Диапазон температур эксплуатации	-20…+60°С
Частота фильтра в режиме «Зонд»	512 Гц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	5 мкА на расстоянии 1 м
Подключаемые внешние датчики	CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	Автоматическое для 2D отображения «Трасса»; полуавтоматическое или ручное для режимов «График», «График+», «MIN&MAX» и «Зонд»; автоматическое или ручное для режима «2 частоты»
Измерение тока принимаемого сигнала	0,01…9,99 А; автоматически в режиме «Трасса»
Поддержка энергосберегающих режимов работы трассировочных генераторов	При совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Звуковая индикация	Встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Автоматическое отключение питания при бездействии	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса приемника	IP54
Режим генерации 1	Непрерывный «НП»
Режим генерации 2	Кратковременные посылки «ПР» (прерывистый): длительность импульса 100 мс; частота следования импульсов 1 Гц
Режим генерации 3	Двухчастотный «2F»: первая частота 1024 Гц; вторая частота 8192 Гц; соотношение амплитуд 4:1
Режим генерации 4	Генерация ударных импульсов «УР»: частота следования импульсов 30, 60 или 120 уд./мин.
Максимальный выходной ток в ручном режиме	10 А при непрерывной и двухчастотной генерации; 15 А при кратковременных посылках
Задаваемый ток для автосогласования	0,1…9,9 А
Максимальное выходное напряжение	220 В при автономном питании; 330 В с внешним аккумулятором 12 В; 110 В при питании от сетевого блока
Максимальная выходная мощность	150 Вт непрерывно и 200 Вт импульсами при автономном питании или от внешнего аккумулятора 21 В; 200 Вт непрерывно и 300 Вт импульсами с внешним аккумулятором 12 В; 100 Вт от сетевого блока
Допустимое сопротивление нагрузки	любое (0…∞)
Ресурс питания при импульсных посылках одной частоты	11 ч при 200/300 Вт; 25 ч при 100/150 Вт
Ресурс питания при генерации ударных импульсов	25 ч при максимальной частоте 80 уд./мин.; 62 ч при силе удара «С1» автономно
Время зарядки полностью разряженных автономных аккумуляторов	8 ч
Автоотключение питания генератора при простое	1 мин.
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Классификация электромагнитной совместимости	класс А
Допустимый диапазон температур окружающей среды при эксплуатации генератора	-30…+45ºС
Степень защиты корпуса генератора	IP54
Максимальная мощность, подводимая к рамке	10 Вт
Модуль полного комплексного сопротивления на частоте 8192 Гц	36 Ом
Тип корпуса антенны	пластмассовый, герметичный

Описание
Трассопоисковый комплект предназначен для поиска подземных коммуникаций: кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.

В состав комплекта входит приемник-моноблок с ЖК-дисплеем. Прибор отображает трассу, автоматически рассчитывает глубину залегания коммуникации до 10 м и определяет величину тока в линии.

Встроенный GPS/ГЛОНАСС-модуль определяет и записывает координаты коммуникации. Режим «Зонд» позволяет трассировать неметаллические коммуникации с помощью внутритрубного генератора, который является дополнительной опцией.

Подключение к искомой трассе возможно контактным и бесконтактным способом.

Назначение.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением и мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий и обследование участков местности перед земляными работами.
- Запись GPS/ГЛОНАСС-координат и составление карт найденных коммуникаций.
- Трассировка неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Функциональные возможности приемника АП-019.3 в различных режимах работы.

Режим «Трасса». Основной режим трассировки: на индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск происходит в полуавтоматическом режиме.

Режим «График». Вместе с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим предназначен для работы при слабом уровне сигнала или искажённом электромагнитном поле.

Режим «График+». Позволяет находить силовые кабельные линии под напряжением, пересекающие трассируемую коммуникацию.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет локализовать коммуникацию и находить центры нескольких близко расположенных коммуникаций.

Режим «Относительное расстояние до коммуникации». Используется для определения глубины залегания нескольких близко расположенных коммуникаций.

Режим «2-частоты». Реализована опция «свой-чужой»; также можно диагностировать состояние кабелей и изоляции трубопроводов с применением внешнего генератора.

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС-модуля. Встроенный модуль определяет текущие координаты приемника. Нажатием клавиши сохраняются дата, время, координаты и измеренные параметры точек магистрали: глубина залегания и величина тока. Данные переносятся на ПК для нанесения на карту и дальнейшей обработки: построения трека, сохранения в базу данных, а также в KML- или CSV-файл.

Программа MapProgram. Предназначена для считывания сохранённых точек с АП-019.3, отображения точек на картах Google Maps и Яндекс, построения трека и сохранения данных в базу данных, KML- и CSV-файлы. Для работы с данными приемник подключается к компьютеру кабелем USB. База данных GPSdb хранится в папке с исполняемым файлом.

Системные требования к компьютеру для MapProgram. Операционная система: Windows XP, 8.1, 8, 7, Vista или 10, 32/64 Bit. Процессор: Pentium 4 1.5 GHz или Athlon XP 1500+ и выше. Оперативная память: 1 GB RAM. Свободное место на диске: 300 MB.

Вся необходимая информация для работы с программой содержится в разделе «Справка». Для загрузки сохраненного трека в Яндекс Карты приложена инструкция «Загрузка KML файла в Яндекс Карты».

Программа Менеджер АП-019. Предназначена для считывания сохраненных точек с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображения их на карте, построения трека и экспорта в KML, CSV, XLSX и DXF. Системные требования: Windows 7/10/11 (32/64 Bit), Intel Core 2 Duo или Phenom II x4/x6 и выше, 2 GB ОЗУ и 500 МБ свободного места на жестком диске. Вся необходимая информация для работы с программой содержится в разделе «Справка».
Особенности

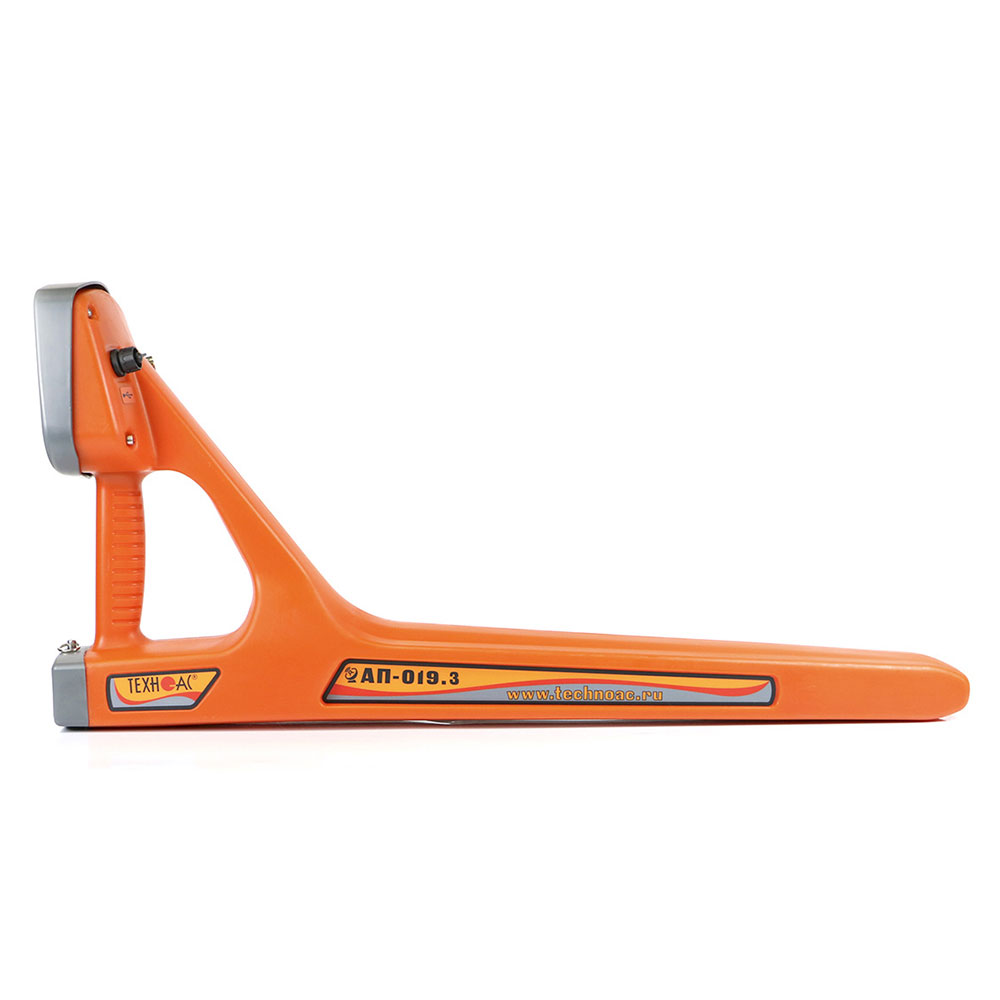

Приемник АП-019.3.
- Цифровой трассопоисковый приемник-моноблок с отображением трассы на экране.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат коммуникации.
- Режим «Зонд» для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, «Широкая полоса» 40…8000 Гц, «Радио» 8…40 кГц.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank; внешний аккумулятор можно разместить под одеждой оператора для работы при отрицательных температурах.
Генератор АГ-120ТМ.
- Автоматическое согласование по заданному току в нагрузке позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Многофункциональный прибор с диапазоном 200…10000 Гц может комплектоваться поисковым приемником, использующим этот диапазон частот.
- Автоматический выбор выходной мощности.
- Встроенный «мультиметр выхода» показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Выходной ток до 15 А позволяет работать на низкоомных нагрузках, в том числе на заземленных трубопроводах.
- Выходное напряжение 220 В при автономном питании и 330 В с дополнительным аккумулятором позволяет трассировать высокоомные коммуникации большой протяженности.
- Работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду с закрытой крышкой.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

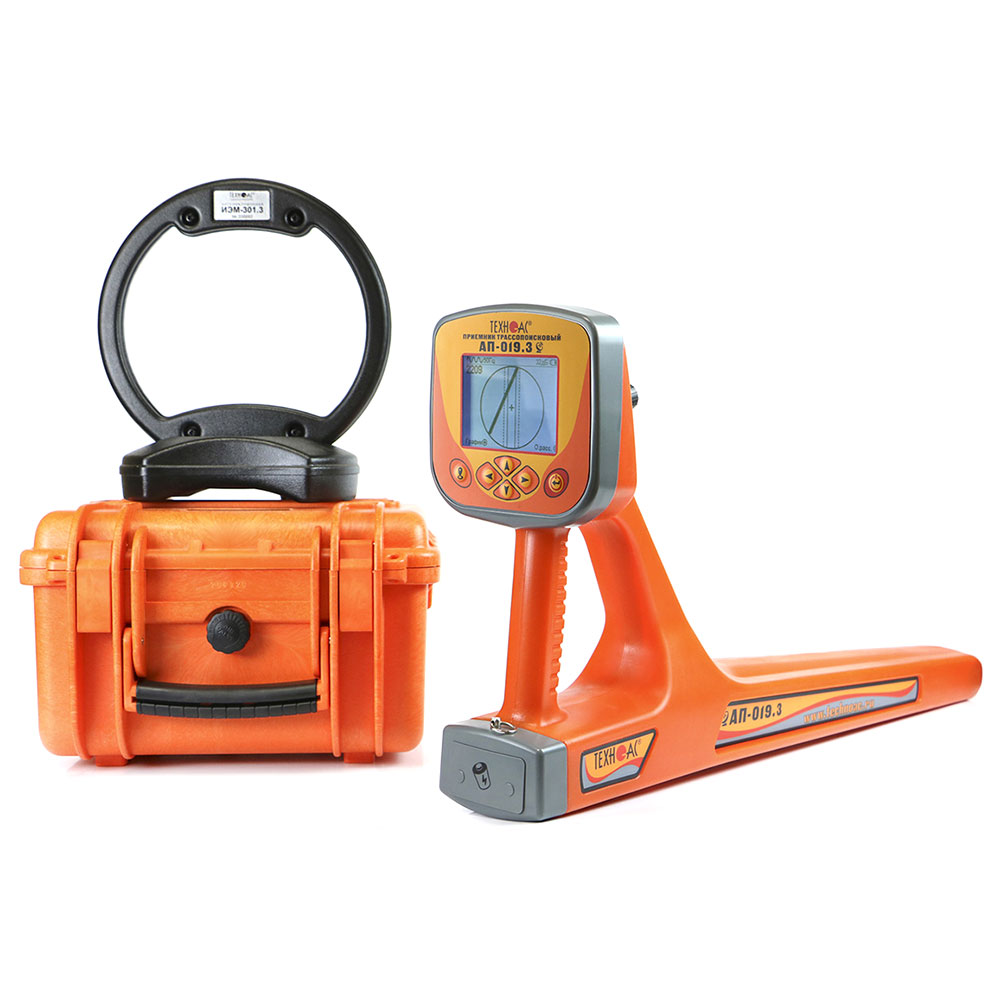

Комплектация
- Трассопоисковый приемник АП-019.3 — 1 шт.
- Генератор АГ-120ТМ — 1 шт.
- Устройство зарядное AG120.02.100 1 — 1 шт.
- Индукционная антенна ИЭМ-301.3 — 1 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки — 4 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для генератора АГ-120ТМ (чехол 53181) — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация: комплект аккумуляторов и зарядное устройство для приемника АП-019.
