Успех АГ-309.30К — трассоискатель с функцией сохранения GPS/ГЛОНАСС координат

Name: Успех АГ-309.30К - трассоискатель с функцией сохранения GPS/ГЛОНАСС координат
SKU: 52076
Price: 291834 RUB
Availability: InStock

В наличии

Трассопоисковый комплект предназначен для поиска подземных коммуникаций, определения глубины их залегания и выявления неисправностей кабельных линий. Приемник автоматически рассчитывает глубину до 10 м и сохраняет координаты GPS/ГЛОНАСС.

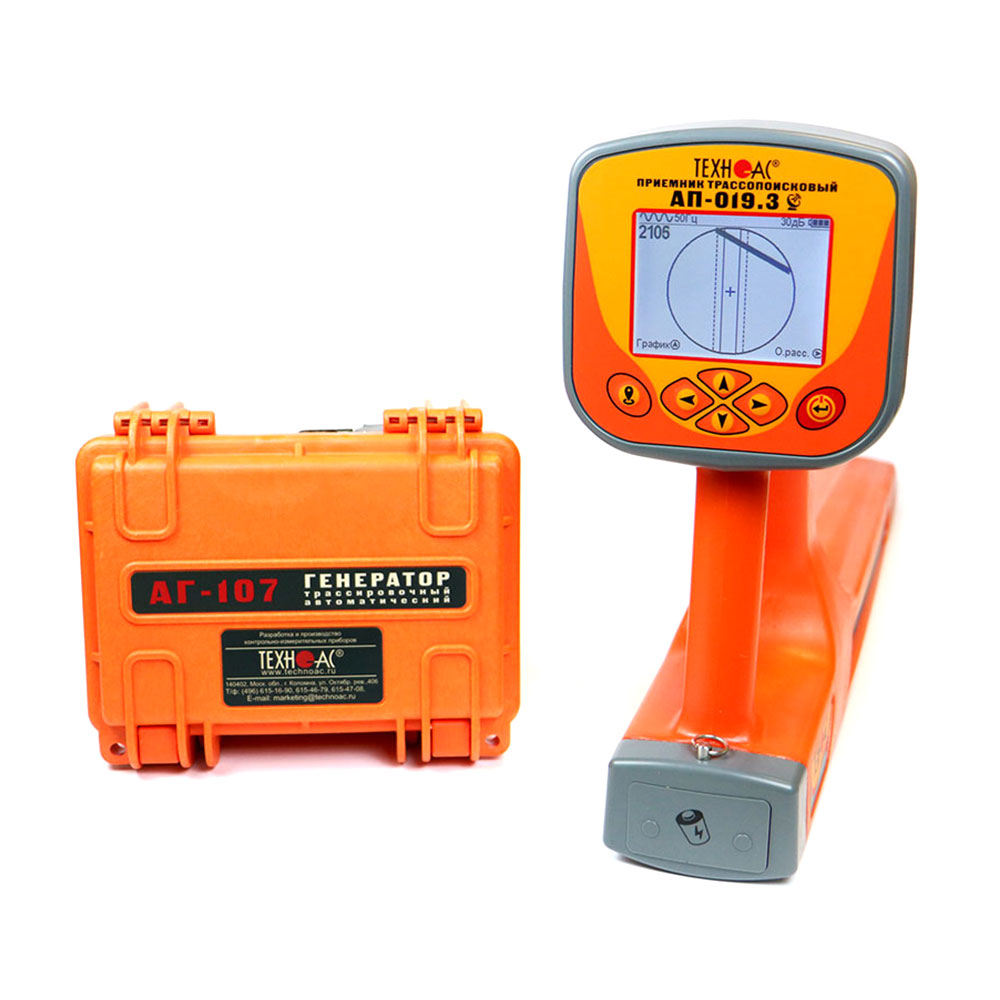

В комплект входят приемник АП-019.3 и генератор АГ-107. Генератор обеспечивает выходную мощность до 60 Вт, а трассировка с его использованием возможна на расстоянии до 5 км.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	100(120), 1024, 32768, 32768 для «LC» или 8192 для «AH», 50(60), 512, 8192
Глубина обнаружения	0…10
Точность	±5 %
Дисплей	LCD дисплей, 320х240 пикселей, LED подсветка
Время непрерывной работы	1,2, 20, 5
Диапазон рабочих температур	-20…+60, -30…+60
Степень защиты оболочки	54, 65
Мощность, Вт	30, 60
Диапазон частот «Широкая полоса»	40…8000 Гц
Частота фильтра в режиме «Зонд»	512 Гц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое — для 2D отображения «Трасса»; полуавтоматическое / ручное — для режимов «График», «График+», «MIN&MAX» и «Зонд»; автоматическое / ручное — для режима «2 частоты»
Измерение тока принимаемого сигнала	0,01…9,99 А
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Индицируемые параметры	2D визуализация положения трассы относительно прибора; глубина залегания трассы; ток сигнала; графики уровня сигнала; сила сигнала; параметры настройки и управления
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Источник питания	4…7 В; 4 элемента тип «С»; внешний аккумулятор (Power Bank — опция)
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Режимы модуляции	прерывистый «ПР»; длительность посылки 0,1 сек.; частота следования посылок 1 Гц; двухчастотный «2F» — одновременная генерация 1024 Гц и 8192 Гц; соотношение амплитуд 4/1
Выходной ток	5 А при частотах 512 / 1024 / 8192 Гц и «2F»; 3 А при частоте 32768 Гц, 0,1 А
Максимальное выходное напряжение	48 В в двухчастотном режиме «2F»; 60 В в других режимах
Рабочий диапазон питающих напряжений	10…15 В
Автономный аккумулятор	4 элемента LiFePO4 26700 3,2 В последовательно
Устройство зарядное	заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой
Внешние источники питания	напряжение 10…15 В, мощность ≥ 80 Вт; например, аккумуляторы автомобильные «12 В»
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Автоматические выключения прибора	при напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода в процессе автосогласования; при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе; через ≈100 сек. в режиме «стоп», если не нажимаются кнопки
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности энергопотребления или тока в нагрузке ≥ 0,1 А; ручное кнопками после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной передающей антенной «LC», внешней индукционной передающей антенной «АН» или индукционными передающими клещами
Классификация по ГОСТ Р 51318.22-2006	класс А
Выходной усилитель мощности	модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы
Цифровой индикатор	отображение значений параметров и режимов; мультиметр выходных параметров: напряжение, ток, мощность и сопротивление нагрузки

Описание
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Также комплект используется для поиска неисправностей кабельных линий и обследования местности перед земляными работами.

В состав входит приемник-моноблок с ЖК-дисплеем, на котором отображается трасса. Прибор автоматически рассчитывает глубину залегания коммуникации до 10 м и величину тока в линии. Встроенный модуль GPS/ГЛОНАСС определяет и записывает координаты. Режим «Зонд» позволяет трассировать неметаллические коммуникации с помощью внутритрубного генератора, который является дополнительной опцией.

Комплект оснащен автономным генератором АГ-107 со встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки коммуникаций.

Режим «Трасса» показывает положение оси трассы относительно прибора, глубину залегания и силу тока в коммуникации. В режиме «График» отображается изменение уровня сигнала; режим удобен при слабом сигнале или искажении электромагнитного поля. Режим «График+» позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум» используется для точной локализации коммуникации и поиска центров близко расположенных коммуникаций. Режимы «Относительное расстояние до коммуникации» применяются для определения глубины залегания нескольких близко расположенных коммуникаций. В режиме «2-частоты» реализована опция «свой-чужой» и возможна диагностика состояния кабелей и изоляции трубопроводов с применением внешнего генератора.

С помощью встроенного модуля GPS/ГЛОНАСС определяются координаты приемника. В его оперативной памяти сохраняются дата, время, координаты и измеренные параметры точек магистрали: глубина залегания и величина тока. Сохраненные данные можно перенести на ПК для нанесения на карту, построения трека, сохранения в базе данных и экспорта в KML или CSV.

Программа MapProgram. Предназначена для считывания сохраненных точек с прибора АП-019.3, отображения их на картах Google Maps и Яндекс, построения трека и сохранения данных в базу данных, KML- и CSV-файлы. Для работы с данными приемник подключается к компьютеру с помощью кабеля USB. База данных хранится в папке с исполняемым файлом exe и называется «GPSdb».

Системные требования MapProgram.
- Операционная система: Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10; 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz или Athlon XP 1500+ и выше.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB свободного пространства.
Необходимая информация для работы с программой содержится в разделе «Справка».

Программа Менеджер АП-019. Предназначена для считывания сохраненных точек с приборов АП-019, кроме АП-019.1 и АП-019.4, отображения их на карте, построения трека и экспорта в KML, CSV, XLSX и DXF.

Системные требования Менеджера АП-019. Операционная система Windows 7/10/11 (32/64 Bit); процессор Intel Core 2 Duo или Phenom II x4/x6 и выше; ОЗУ 2 GB; 500 МБ свободного места на жестком диске. Необходимая информация для работы с программой содержится в разделе «Справка».
Особенности
Особенности приемника АП-019.3.
- Цифровой трассопоисковый приемник-моноблок.
- Изображение трассы на экране прибора.
- Автоматический расчет и отображение глубины залегания коммуникации и тока в линии.
- Встроенный GPS/ГЛОНАСС модуль для определения и записи координат.
- Режим «Зонд» для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, «Широкая Полоса» 40…8000 Гц, «Радио» 8…40 кГц.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank; внешний аккумулятор можно спрятать под одежду оператора для работы при отрицательных температурах.
Особенности генератора АГ-107.
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме.
- Максимальное выходное напряжение до 60 В.
- Возможность работы от внешнего источника питания 10…25 В.
- Сигнализация и защита от подключения к нагрузке с напряжением.
- Защита от превышения допустимого напряжения внешнего питания (>27 В) и наличия напряжения на выходных клипсах.
- Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное увеличение или уменьшение мощности после автосогласования.
Применение
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Запись координат GPS/ГЛОНАСС и составление карт найденных коммуникаций.
- Трассировка неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Рекомендуемые области применения.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Документы
Комплектация
- Трассопоисковый приемник АП-019.3 — 1 шт.
- Генератор АГ-107 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки для приемника — 4 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
