Тепловизор инфракрасный измерительный В7-523 с поверкой (матрица детектора 320*240, температура: -40…+300)

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Количество пикселей матрицы детектора	320х240
  Диапазон температуры	от -40 до + 300 °С
  Погрешность измерения температуры, °С	не более ±2 °С (для диапазона от -10 до +100 °С, для других – выше)
  Порог температурной чувствительности	0.065
  Спектральный диапазон, нм	от 8 до 14 мкм
  Углы поля зрения	26, 35
  Пространственное разрешение	3.05
  Коэффициент излучательной способности	от 0,01 до 1,00
  Диагональ дисплея	2.8
  Время непрерывной работы	не менее 2…3 ч
  Матрица дисплея, пикселей	200х150
  Количество цветовых палитр	9
  Карта памяти в комплекте	TF-карта 16Гб
  Стандарт калибровки	GB/T2900.90-201
  Защита от падений	с высоты 2 м
  Материал корпуса	пластиковый

• Описание

  Страна, ответственная организация	Номер в госреестре
  Российская Федерация, Росстандарт	92389-24
  Российская Федерация, АО «РЖД»	не внесено
  Республика Беларусь, Госстандарт	не внесено
  Республика Казахстан, КазИнМетр	не внесено
  Иные регистры, удостоверения, заключения, разрешения и пр.	отсутствуют

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

  Тепловизоры инфракрасные измерительные В7-523 предназначены для термографии в различных отраслях промышленности и бытового применения.

  Метрологическая информация.

  Назначение средства измерений.

  Тепловизоры инфракрасные B7 предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы, и визуализации этого распределения на дисплее тепловизора.

  Описание средства измерений.

  Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приёмник, в цифровой сигнал и отображении его в виде термограммы на дисплее. Приёмник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают её распределение на поверхности объекта или на границе разделения различных сред.

  Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

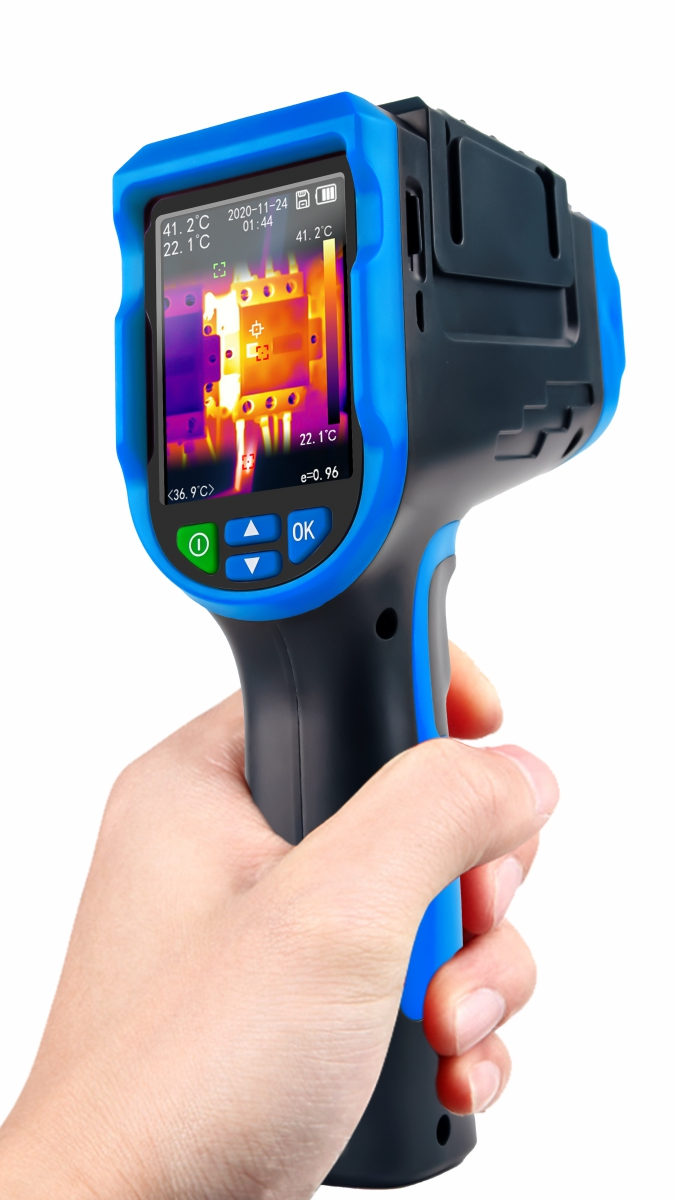

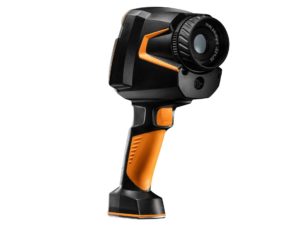

  Тепловизоры конструктивно выполнены в пластиковом корпусе. На лицевой стороне находятся ЖК-дисплей и кнопки управления; на тыльной — инфракрасный объектив, объектив видеокамеры и затвор камеры. На боковой части корпуса моделей B7-522 и B7-523 расположены разъёмы для карты памяти и USB.

  Внутреннее программное обеспечение позволяет определять максимальную, минимальную и среднюю температуру, а также температуру в любой точке теплового изображения объекта. Измерительная информация может быть записана на съёмную карту памяти microSD или передана посредством прямого подключения к USB-порту.

  Тепловизор оснащён камерой инфракрасного теплового излучения и обычной видеокамерой. Программное обеспечение создаёт режим слияния изображений с двух камер в реальном времени: термограмма совмещается с видимым изображением.

  Цветовая гамма корпуса может быть изменена по решению изготовителя в одностороннем порядке.

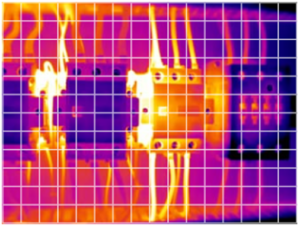

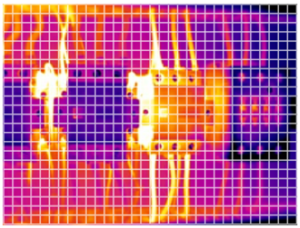

  Матрица детектора в пикселях. Детектор тепловизора фиксирует точки изображения, которые упорядочиваются в виде термограммы в сенсорной матрице. Чем больше размер детектора, тем лучше тепловизор может измерять небольшие объекты с большого расстояния и получать резкие изображения.

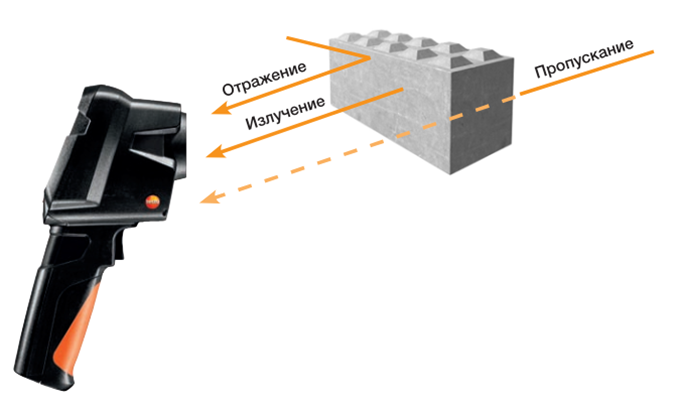

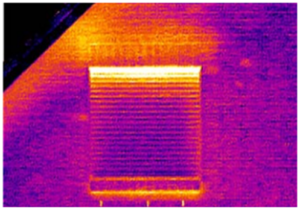

  Излучение, отражение, пропускание. Коэффициент излучательной способности (эмиссии) — мера способности материала испускать инфракрасное излучение. Объекты с коэффициентом излучения 0,8 и выше считаются хорошо подходящими для термографии. Величину коэффициента излучения можно задать в тепловизоре.

  Коэффициент отражения — мера способности материала отражать инфракрасное излучение. При измерении объектов с низким коэффициентом излучения необходимо учитывать отражённую температуру. Фактор компенсации в тепловизоре позволяет рассчитать коэффициент отражения и повысить точность измерения. Эту величину можно задать в тепловизоре.

  Коэффициент пропускания — мера способности материала пропускать инфракрасное излучение сквозь себя. Большинство материалов не пропускают длинноволновое инфракрасное излучение, поэтому коэффициент пропускания, как правило, можно не принимать во внимание.

  Порог температурной чувствительности. Температурная чувствительность (эквивалентная шуму разность температур, NETD) определяет минимальную разность температур, которую может отображать тепловизор. Эта величина обычно даётся в милликельвинах (мК). Например, значение 120 мК означает, что тепловизор может фиксировать разность температур от 120 мК (= 0,12 °C). Чем меньше значение NETD, тем выше качество измерения.

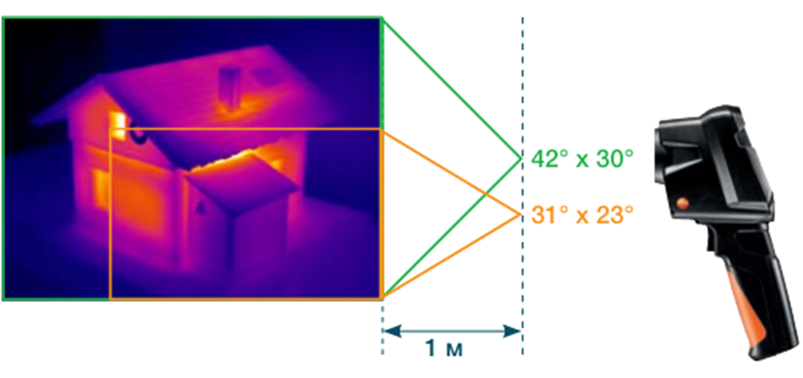

  Углы поля зрения (FOV). Поле зрения определяет область видимости тепловизора. Оно задаётся в градусах и зависит от размера детектора и объектива тепловизора.

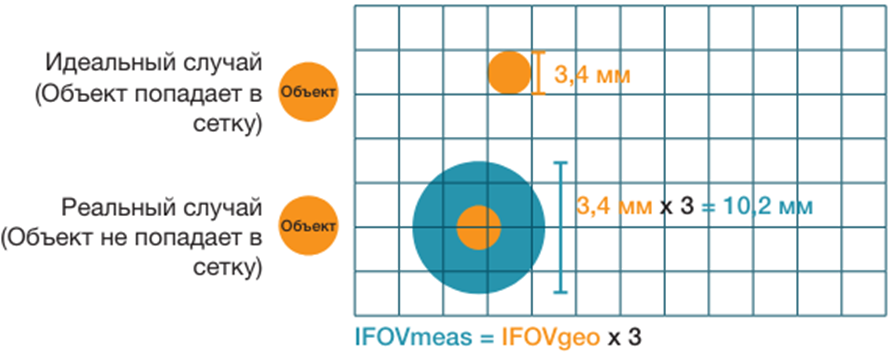

  Пространственное разрешение (IFOV). IFOVgeo измеряется в миллирадианах (мрад) и означает наименьший объект, который может быть показан одним пикселем на дисплее при съёмке с определённого расстояния. На расстоянии 1 м от объекта детектор размером 160×120 пикселей с полем зрения FOV 31° имеет IFOVgeo 3,4 мрад: один пиксель показывает точку измерения с длиной кромки 3,4 мм. Параметр IFOVgeo является теоретической величиной; IFOVmeas — наименьший реальный объект, который можно измерить. Эмпирическое правило: IFOVmeas = IFOVgeo × 3. Например, 3,4 мрад × 3 = 10,2 мм; с расстояния 1 м можно точно измерить объекты размером от 10,2 мм. Если объект меньше величины IFOVgeo, измерение будет неточным. Рекомендации: сократить расстояние измерения, выбрать другой объектив или использовать тепловизор с лучшим IFOVgeo.

• Особенности

  • Матрица детектора: 320×240 пикселей.
  • Диапазон измерений температуры от −40 до +300 °С; погрешность измерений не более ±2 °С для диапазона от −10 до +100 °С, для других диапазонов — выше.
  • Порог температурной чувствительности (NETD) ≤0,065 °С; спектральный диапазон от 8 до 14 мкм; угол поля зрения (FOV) 35,0°×26,0°; пространственное разрешение 3,05 мрад.
  • Изменяемый коэффициент излучательной способности от 0,01 до 1,00; настройки программируются пользователем.
  • LED-дисплей 2,8″ с матрицей 200×150 пикселей отображает температуру центральной точки, точек MAX и MIN, цветовой код температуры, уровень заряда, сигнал тревоги, дату и время, единицы измерения.
  • Память прибора позволяет протоколировать параметры температуры; точность замеров подтверждена свидетельством о поверке.
  • Пользователь может программировать уровни MAX и MIN для порога тревоги и выбирать шкалу измерения температуры: °С, °F или °K.
  • Цифровая камера сохраняет визуальное изображение с термограммой.
  • Доступны девять цветовых палитр: «Белый горячий», «Чёрный горячий», «Радуга 1», «Радуга 2», «Фиолетовый», «Оранжевый», «Железный серый», «Высокотемпературный высококонтрастный», «Высокая и низкая температура высококонтрастный».
  • Настраиваемые режимы дисплея: инфракрасный режим, обнаружение инфракрасного края, режим двойного слияния изображений.
  • Интуитивно понятный интерфейс и минимум управляющих клавиш; принцип Plug & Play, совместимость с Windows и Mac.
  • Слот для SD-карт; TF-карта 16 ГБ в комплекте. Фото- и видеоизображения можно передавать на ПК.
  • Калибровка тепловизора в соответствии с требованиями стандарта GB/T2900.90-201.
  • Автоматическое отключение; интервалы отключения и затвора настраиваются.
  • Встроенный перезаряжаемый аккумулятор; время работы — не менее 2…3 ч.
  • Защита от падений с высоты 2 м.

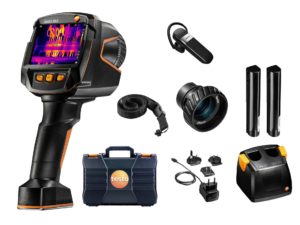

  • В комплекте коробка для хранения с крышкой на магнитах, переносной кейс с ручкой для ношения на запястье или крепления на поясном ремне, зарядное устройство и USB-кабель для связи с ПК.

• Применение

  Бесконтактная и моментальная технология обнаружения инфракрасного теплового изображения применяется в промышленности и быту:

  • Автомобильная, нефтехимическая, машиностроительная, металлургическая и угольная промышленность — инспекция изделий при техническом контроле.
  • Электроэнергетика — обнаружение высоких напряжений и электрического тока при контроле силового оборудования и трансформаторных линий.
  • Пожарная безопасность и ЧС — поиск скрытых источников горения, мест тления и людей.
  • Строительная отрасль — энергоаудит, локализация систем водоснабжения и отопления, мест утечки воды и тепла, особенно для систем тёплого пола, радиаторов отопления и водонагревателей.
  • Поиск мелких животных в зданиях, в том числе контроль термитов.
