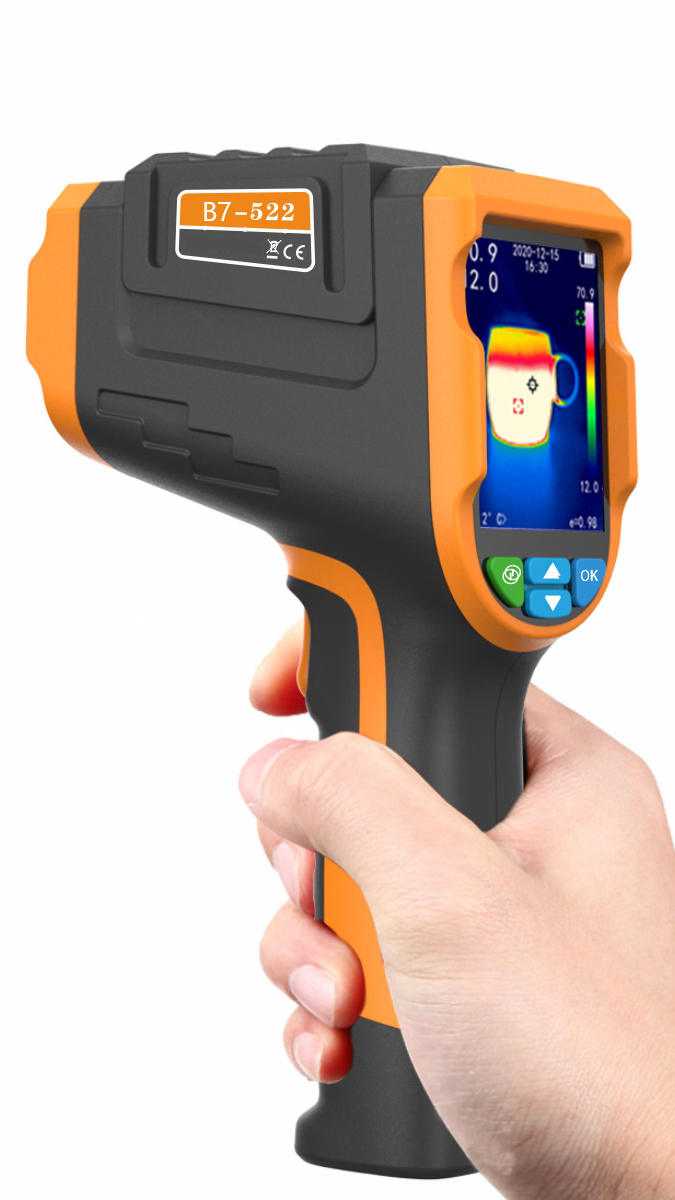

Тепловизор инфракрасный измерительный В7-522 с поверкой (матрица детектора 200*150, температура: -40…+300)

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Разрешение	200×150
  Диапазон температуры	от -40 до +300
  Погрешность измерения температуры, °С	±10.0, ±2.0, ±5.0
  Относительная погрешность измерения температуры	±4.0
  Спектральный диапазон, нм	от 8 до 14
  Угол поля зрения	35.0×26.0
  Пространственное разрешение	3.05
  Коэффициент излучательной способности	от 0,01 до 1,00
  Время непрерывной работы	2, 2…3
  Порог температурной чувствительности	≤0.065
  Запись изображений или частота обновлений, Гц	9
  Цветовая палитра	Белый горячий, Чёрный горячий, Радуга 1, Радуга 2, Фиолетовый, Оранжевый, Железный серый, Высокотемпературный высококонтрастный, Высокая и низкая температура высококонтрастный
  Режимы дисплея, настраиваемые	Инфракрасный режим, Обнаружение инфракрасного края, Режим слияния с двойным освещением
  Режим фокусировки	Фиксированный (0,5)
  Единица измерения температур, настраиваемые	°С / °F / °K
  Память встроенная / внешняя	2 Гб / ≥16 GB Mini TF Card
  Формат сохранения термограмм	Bitmap (BMP)
  Дисплей / Разрешение дисплея	2,8″ TFT / 320×240 (>30.000)
  Автоматическое отключение, настраиваемые интервалы, мин	15 / 30 / 60
  Интервал затвора, настраиваемый, сек	15 / 30 / 60 / 180
  Встроенный аккумулятор 18650, напряжение питания, В	3.7
  Температура окружающей среды, °C	от -10 до +45
  Относительная влажность, %, не более	≤85 (без конденсации)
  Защита от падений с высоты, м	≤2
  Средняя наработка до отказа, ч, не менее	14000
  Средний срок службы, лет, не менее	5

• Описание

  Основные сведения. Изготовитель: ООО «Восток-7» (РФ). Состояние: новое изделие.

  Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в течение 40 рабочих дней с даты проведения поверки.

  Тепловизор предназначен для термографии в различных отраслях промышленности и бытового применения.

  Особенности.

  • Матрица детектора 200×150 пикселей.
  • Измерение температуры в диапазоне от −40 до +300 °С при погрешности измерений не более ±2 °С в диапазоне от −10 до +100 °С.
  • Порог температурной чувствительности NETD ≤0,065 °С.
  • Спектральный диапазон от 8 до 14 мкм.
  • Угол поля зрения 35,0°×26,0°, пространственное разрешение 3,05 мрад.
  • Изменяемый коэффициент излучательной способности от 0,01 до 1,00.
  • LED-дисплей 2,8” с индикацией текущих значений температуры, точек MAX и MIN, цветового кода температуры, уровня заряда, сигнала тревоги, даты, времени и единиц измерения.
  • Программируемые пользователем MAX и MIN уровни порога тревоги.
  • Шкала измерения температуры: °С / °F / °K.
  • Цифровая камера сохраняет визуальное изображение вместе с термограммой.
  • Девять цветовых палитр для визуализации изображений.
  • Настраиваемые режимы дисплея: инфракрасный режим, обнаружение инфракрасного края, режим двойного слияния изображений.
  • Слот для SD-карт; TF-карта 16 Гб указана как входящая в комплект.
  • Калибровка выполнена в соответствии с требованиями стандарта GB/T2900.90-201.
  • Автоматическое отключение и настраиваемые интервалы отключения и затвора.
  • Встроенный перезаряжаемый аккумулятор обеспечивает время работы не менее 2…3 ч.
  • Защита от падений с высоты 2 м.

  Назначение средства измерений. Тепловизор предназначен для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы, и визуализации этого распределения на дисплее.

  Тепловизоры применяются в автомобильной, нефтехимической, машиностроительной, металлургической и угольной промышленности, электроэнергетике, пожарной безопасности и чрезвычайных ситуациях, строительстве, а также для поиска мелких животных в зданиях.

  Описание средства измерений. Принцип действия основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приёмник, в цифровой сигнал и отображении его в виде термограммы. Приёмник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных детекторов фокальной плоскости.

  Тепловизор является переносным оптико-электронным измерительным микропроцессорным прибором, работающим в инфракрасной области электромагнитного спектра. Он оснащён инфракрасной камерой и обычной видеокамерой; программное обеспечение создаёт режим слияния изображений с двух камер в реальном времени.

  Измерительная информация может быть записана на съёмную карту памяти microSD и передана посредством прямого подключения к USB-порту.

  Матрица детектора. Детектор фиксирует точки изображения, которые упорядочиваются в виде термограммы. Чем больше размер детектора, тем лучше тепловизор измеряет небольшие объекты с большого расстояния.

  Коэффициент излучательной способности. Коэффициент излучения является мерой способности материала испускать инфракрасное излучение. Величину коэффициента излучения можно задать в тепловизоре. При измерении объектов с низким коэффициентом излучения необходимо учитывать отражённую температуру.

  Порог температурной чувствительности. NETD определяет минимально возможную разность температур, которую может отображать тепловизор. Чем меньше значение NETD, тем выше качество измерения.

  Угол поля зрения. FOV определяет область видимости тепловизора, измеряется в градусах и зависит от размера детектора и объектива.

  Пространственное разрешение. IFOV измеряется в миллирадианах и означает наименьший объект, который может быть показан одним пикселем на дисплее при съёмке с определённого расстояния. IFOVmeas является наименьшим реальным объектом, который можно измерить.

• Документы

  • Тепловизор инфракрасный измерительный В7. Руководство по эксплуатации
  • Сертификат об утверждении типа средств измерений 92389-24. Тепловизоры инфракрасные В7
  • Описание типа средства измерений 92389-24. Тепловизоры инфракрасные В7
  • Методика поверки тепловизоров инфракрасных В7 — ГРСИ 92389-24
  • Ростест Первичная поверка при выпуске из производства тепловизоров инфракрасных В7 изготовителя ООО Восток-7

• Комплектация

  • Тепловизор инфракрасный В7, модель в соответствии с заказом — 1 шт.
  • Руководство по эксплуатации — 1 экз.
  • Футляр для переноски с ремешком на запястье — 1 шт.
  • USB-кабель — 1 шт.
  • Картонная коробка для хранения с крышкой со встроенными магнитами — 1 шт.
