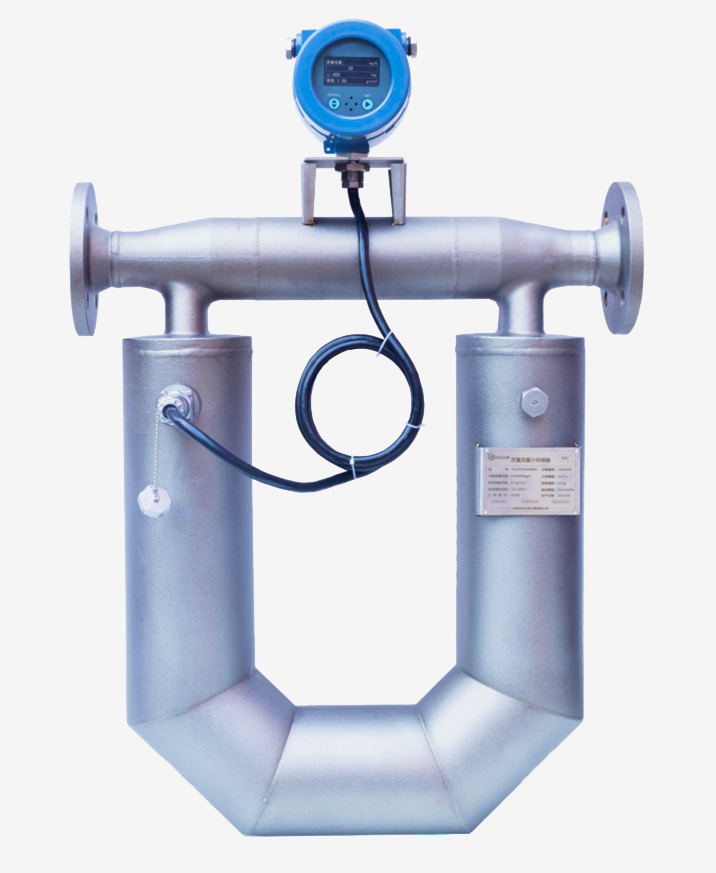

Сверхточный кориолисовый массовый расходомер Kaflon Yoke YK-MFU

В наличии

Описание
Производитель: Россия

Массовый расходомер серии MFU – это новый тип расходомеров, построенный на принципе использования силы Кориолиса. Он может напрямую измерять массу и расход среды, что имеет важнейшее значение для контроля расхода энергоресурсов, химических реакций и других типов мониторинга в промышленном производстве.

Измерение возможно, как для жидкостей, так и для газов (при определенных условиях давления и плотности). При этом стоимость кориолисовых расходомеров Yoke YK-MFU ощутимо ниже аналогичных высокоточных приборов как импортного, так и российского производства.

Применение

Кориолисовые расходомеры Yoke YK-MFU выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.

Массовый расходомер MFU успешно используется для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:
- химическая промышленность, в том числе нефтехимическая отрасль,
- анализ содержания воды в консистентных/обычных смазочных материалах, растительном масле, животном жире и других жирах и маслах
- Фармацевтическая промышленность
- производство лакокрасочных материалов и бумаги
- крашение текстиля
- топливная промышленность, включая мазуты, полимеризованное масло, водоугольную суспензию и другие виды топлива
- смазочные материалы
- пищевую промышленность, включая растительные масла и газированные напитки
Кроме измерения обычных потоков жидкостей кориолисовые расходомеры Yoke YK-MFU отлично подходят для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:
- неньютоновские жидкости
- различные буровые растворы, шламы
- жидкости с низкой электропроводимостью (сверхчистая вода, масла)
- Жидкости со сверхнизкой температурой (сжиженные газы)
Также массовые расходомеры Yoke YK-MFU характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.

Принцип действия

Внутри расходомера установлены две параллельные сенсорные трубки. Поступая в сенсор, поток делится на две равные части. В процессе измерения возбуждающая катушка заставляет трубки колебаться в противофазе относительно друг друга с их собственной резонансной частотой.

Пары магнит-катушка называются детекторами и устанавливаются на трубках сенсора. В результате колебания трубок, напряжения создаваемые каждым детектором, приобретают форму синусоиды. Получившиеся синусоиды показывают движения одной трубки относительно другой. При отсутствии потока на входе и на выходе синусоидальные волны находятся в одной фазе — то есть двигаются синхронно.

При движении жидкости по трубкам в них возникает кориолисовые силы. Эти силы заставляют сенсорные трубки скручиваться в противоположном направлении, в результате чего синусоиды сдвигаются по фазе относительно друг друга и становятся асинхронными.

Задержка по времени между двумя синусоидальными волнами измеряется в микросекундах и называется ∆t. Значение ∆t прямо пропорционально массовому расходу. Чем больше ∆t вызванная кориолисовой силой, тем больше массовый расход. Если фазовый сдвиг синусоиды определяют массовый расход, то частота волны определяет плотность.

При изменении плотности жидкости изменяется и частота вибрации трубок. Жесткость сенсорных трубок остается практически постоянной. Таким образом масса и плотность среды, содержащейся в фиксированном объеме сенсорных трубок является единственной переменной влияющей на частоту.

Объемный расход рассчитывается на основании полученных массового расхода и плотности. Зная массу и плотность несложно вычислить объемный расход. Используя этот подход массовый расходомер Yoke YK-MFU обеспечивает высокую точность прямых измерений массового расхода и плотности в широком диапазоне применений.

Технические характеристики

Диаметр номинальный, мм	DN3…DN150
Материал корпуса	Нержавеющая сталь 304
Материал измерительных трубок	Нержавеющая сталь 316L
Температура рабочей среды, °C	-200…+350
Температура окружающей среды, °C	-20…+60
Максимальное давление рабочей среды, МПа	8
Погрешность измерения расхода (жидкости), %	±0,1
Погрешность измерения расхода (газ), %	±0,5
Повторяемость, %	0,1
Диапазон измерения плотности (жидкости), г/см3	0 ~ 2,000
Погрешность измерения плотности (жидкости), г/см3	±0,002
Погрешность измерения температуры, °С	0,1
Класс защиты	IP67 (Моноблок )
Напряжение, В	85-240/АС 20…36/DC
Коммуникационные выходы	Токовый 4…20 мА Импульсный (настраиваемый) RS485 (MODBUS)
Длинна кабеля (выносной тип)	В базе - 2м Максимум - 100м
