Описание
| Производитель: | Сhauvin Аrnoux, Франция |
| Номер в реестре СИ | 51515-12 |
| Гарантия | 12 месяцев |
Клещи представляют собой многофункциональные цифровые портативные электроизмерительные приборы, в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.
Измерение силы постоянного и переменного тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение остальных величин производится с помощью отдельных измерительных входов. Выбор режимов работы клещей осуществляется при помощи поворотного переключателя и функциональных кнопок. Управление процессами измерений осуществляется встроенным микропроцессором.
Результаты измерений отображаются на ЖК-дисплее, имеющем шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы.
Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания (запоминания) измеренного значения, перегрузки, автоматического/ручного выбора диапазона измерений, проверки целостности цепи со звуковым сигналом и проверки диодов.
Результаты измерений сохраняются во внутренней памяти прибора.
Токоизмерительные клещи серии F60x разработаны для низковольтных систем высокой мощности. Идеальны для энергетиков, работников химической и нефтегазовой промышленности, металлургии, транспорта.

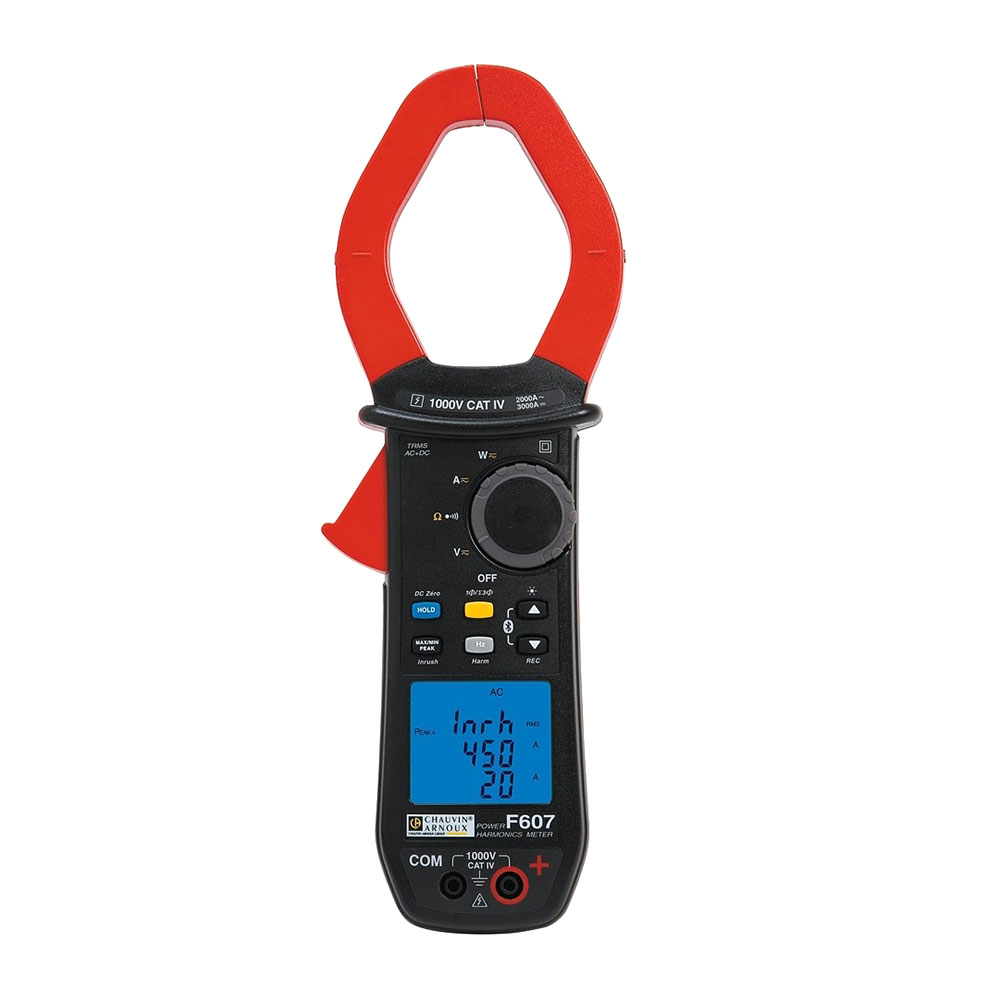

Назначение клещей F607
Клещи электроизмерительные серии F60x предназначены для:
- Измерения силы переменного и постоянного тока без разрыва измерительной цепи.
- Измерения напряжения переменного и постоянного тока.
- Измерения частоты.
- Измерения электрического сопротивления постоянному току.
- Измерения температуры (с помощью термопары типа «К»).
- Измерения активной, реактивной, полной мощности.
- Измерения коэффициента мощности.
- Измерения коэффициентов n-х гармонических составляющих напряжения и тока.
- Измерения суммарного коэффициента нелинейных искажений (THD).
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Токоизмерительные клещи F607 | 1 шт. |
| 2 | Комплект проводов ПВХ (черный красный) | 1 шт. |
| 3 | Угловой изолированный штекер типа «банан», 4 мм | 1 шт. |
| 4 | Прямой изолированный штекер типа «банан», 4 мм | 1 шт. |
| 5 | Измерительный щуп (черный/красный) | 2 шт. |
| 6 | Изолированный гнездовой разъем, 4 мм | 1 шт. |
| 7 | Черный предохранительный зажим типа «крокодил» | 2 шт. |
| 8 | Батарейки 1,5 В LR03 | 4 шт. |
| 9 | Сумка MultiFix | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерений силы переменного тока (частота 45-65 Гц) | от 0,15 до 99,99 А; от 100,0 до 999,9 А; от 1000 до 2000 А |
| Пределы допускаемой абсолютной погрешности измерения силы переменного тока | ± (0,01 Хизм. + 10 е.м.р.); ± (0,01 Хизм. + 3 е.м.р.); ± (0,015 Хизм. + 3 е.м.р.) |
| Диапазон измерений силы постоянного тока | от 0,00 до 99,99 А; от 100,0 до 999,9 А; от 1000 до 2000 А; от 2000 до 2500 А; от 2500 до 3000 А |
| Пределы допускаемой абсолютной погрешности измерения силы постоянного тока | ± (0,01 Хизм. + 10 е.м.р.); ± (0,01 Хизм. + 3 е.м.р.); ± (0,015 Хизм. + 3 е.м.р.); ± (0,025 Хизм. + 3 е.м.р.); ± (0,035 Хизм. + 3 е.м.р.) |
| Диапазон измерений напряжения переменного тока | от 0,15 до 99,99 В; от 100 до 1000 В |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока | ± (0,01 Хизм. + 3 е.м.р.) |
| Диапазон измерений напряжения постоянного тока | от 0,00 до 99,99. В; от 100 до 1000 В |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока | ± (0,01 Хизм. + 3 е.м.р.) |
| Частота | от 5 Гц до 20 кГц |
| Пределы допускаемой абсолютной погрешности измерения частоты | ± (0,004 Хизм. + 1 е.м.р.) |
| Диапазон измерений электрического сопротивления | от 0,1 Ом до 99,99 кОм |
| Пределы допускаемой абсолютной погрешности измерения электрического сопротивления | ± (0,01 Хизм. + 3 е.м.р.) |
| Диапазон измерений активной мощности | от 0 Вт до 9999 Вт; от 10 до 30001) кВт |
| Пределы допускаемой абсолютной погрешности измерения активной мощности | для постоянного тока в диапазоне от 0 до 9999 Вт: — до 1000 А: ± (0,02 Хизм. + 10 е.м.р.); — от 1000 до 2000 А: ± (0,025 Хизм. + 10 е.м.р.); — от 2000 до 2500 А: ± (0,035 Хизм. + 10 е.м.р.); — от 2500 до 3000 А: ± (0,045 Хизм. + 10 е.м.р.) для постоянного тока в диапазоне от 10 до 3000 кВт: для переменного тока в диапазоне от 0 до 9999 Вт: для переменного тока в диапазоне от 10 до 2000 кВт: |
| Диапазон измерений реактивной мощности | от 5 до 9999 вар; от 10 до 2000 квар |
| Пределы допускаемой абсолютной погрешности измерения реактивной мощности | в диапазоне от 5 до 9999 вар: — до 1000 А: ± (0,02 Хизм. + 10 е.м.р.); — от 1000 до 2000 А: ± (0,025 Хизм. + 10 е.м.р.) в диапазоне от 10 до 2000 квар: |
| Диапазон измерений полной мощности | от 5 до 9999 В∙A; от 10 до 2000 кВ∙А |
| Пределы допускаемой абсолютной погрешности измерения полной мощности | в диапазоне от 5 до 9999 В∙А: — до 1000 А: ± (0,02 Хизм. + 10 е.м.р.); — от 1000 до 2000 А: ± (0,025 Хизм. + 10 е.м.р.). в диапазоне от 10 до 2000 кВ∙А: |
| Диапазон измерений коэффициента мощности | от 0 до + 1,00 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента мощности | ± (0,02 Хизм. + 3 е.м.р.) |
| Диапазон измерений коэффициентов n-х гармонических составляющих напряжения и тока (до 25-ой гармоники) | от 0 до 100% |
| Пределы допускаемой абсолютной погрешности измерения коэффициентов n-х гармонических составляющих напряжения и тока | при значении уровня более 10% и n<13: ± (0,05 Хизм. + 2 е.м.р.); при значении уровня более 10% и n>13: ± (0,1 Хизм. + 2 е.м.р.); при значении уровня менее 10% и n<13: ± (0,1 Хизм. + 2 е.м.р.); при значении уровня менее 10% и n>13: ± (0,15 Хизм. + 2 е.м.р.) |
| Диапазон измерений суммарного коэффициента нелинейных искажений (THD) | от 0,0 до 100,0% |
| Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента нелинейных искажений (THD) | для напряжения: ± (0,05 Хизм. + 2 е.м.р.); для силы тока: ± (0,05 Хизм. + 5 е.м.р.) |
| Электрическое питание | 4 батареи типа АА напряжением 1,5 В |
| Диаметр захвата, мм | 48 |
| Габаритные размеры, мм (длина*ширина*высота) | 296x111x41 |
| Масса, кг | 0,64 |
| Нормальные условия применения: — температура окружающего воздуха,°С — относительная влажность воздуха,% |
23 ± 2 от 45 до 75 |
| Рабочие условия применения: — температура окружающего воздуха,°С — относительная влажность воздуха,% |
от -20 до +55 до 90 |
где Хизм. – измеренное значение величины;
е.м.р. – единица младшего разряда;
1) – для мощности переменного тока верхний предел измерений 2000 кВт.
