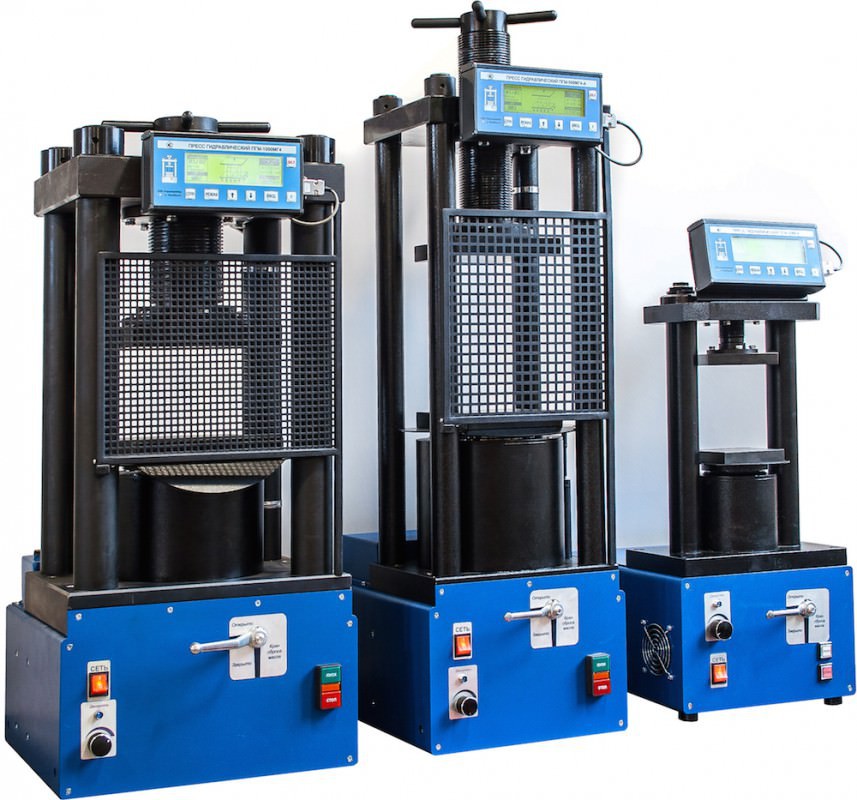

Прессы испытательные гидравлические малогабаритные на 50, 100, 500, 1000, 1500, 2000кН ПГМ-50МГ4, ПГМ-100МГ4, ПГМ-500МГ4, ПГМ-1000МГ4, ПГМ-1500МГ4 и ПГМ-2000МГ4
В наличии
Испытательные гидравлические прессы ПГМ-МГ4 предназначены для испытания образцов строительных материалов при скоростях нагружения, нормируемых стандартами. Модельный ряд обеспечивает усилие от 50 до 2000 кН.
Прессы оснащены электрическим приводом, тензометрическим силоизмерителем и микропроцессорным управлением. Результаты испытаний отображаются на графическом дисплее, автоматически архивируются и могут передаваться на ПК.
-
Технические характеристики
Мощность, Вт 220, 300, 320, 370 Диапазон давления 7–40 Время выдержки, с 180 ± 6 Диаметр, мм 25.2, 50.5 Диапазон нагрузок, кН 1…50; 1…100; 5…500; 10…1000; 15…1500; 100…2000 Погрешность измерения нагрузки, % от 1 до 5% НПИ-±3%; свыше 5 до 100% НПИ-±1% Цена младшего разряда дисплея, кН/МПа 0,005/0,005; 0,01/0,01; 0,1/0,01 Ход винтовой подачи, мм 110; 170; 230; 145; 210 Ход поршня рабочего цилиндра, мм 10; 23; 50 Диапазон скорости перемещения плиты 3±0,3; 10±1,0; 50±1,0 мм/мин Диапазон поддержания скорости нагружения 0,05±0,01; 2,4±0,2; 1,5±0,1; 0,6±0,4; 1±0,5; 2±0,5; 0,2±0,1; 5±1,0 кН/с и МПа/с Объем памяти архива, значений 999 Параметры питания 220В/50Гц Пределы нагружения 1500 кН и 2000 кН -
Описание
Утвержден тип средства измерения прибора ПГМ-МГ4. Внесен в Госреестр РФ под № 49130-12 (продлен до 2026 года). Внесен в Госреестры Казахстана, Беларуси.
Испытательные прессы ПГМ-МГ4 предназначены для испытания образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом. Прессы снабжены электрическим приводом и тензометрическим силоизмерителем. Отличительной особенностью прессов ПГМ-МГ4 являются малые габариты и масса, малошумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства. Микропроцессорное управление процессом нагружения обеспечивает автоматическое поддержание скоростей нагружения в МПа/с, кН/с и мм/мин, фиксацию разрушающей нагрузки и вычисление прочности с учетом масштабного коэффициента.
Индикация результатов испытаний цифровая: графический дисплей с подсветкой. Ввод исходных данных — вида материала, размеров образца и скорости нагружения — осуществляется в диалоговом режиме с пульта управления.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.

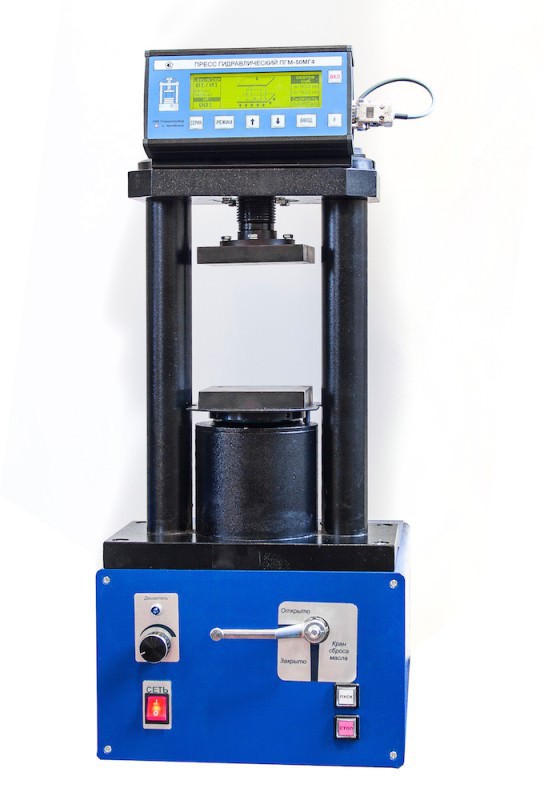

Прессы малогабаритные ПГМ-100МГ4 и ПГМ-100МГ4А предназначены для испытания образцов из ячеистого бетона и раствора на сжатие, цементных и гипсовых балок на сжатие и изгиб, асфальтобетонных образцов на сжатие, раскол и изгиб.
Пресс ПГМ-100МГ4А имеет увеличенный ход поршня и дополнительно обеспечивает испытания асфальтобетонных образцов на сдвиг, одноосное сжатие и растяжение при изгибе при скоростях нагружения 3, 10, 50 и 50,8 мм/мин, в том числе по ГОСТ Р 58406.8, ГОСТ Р 58401.18 и ГОСТ Р 58406.6. Предусмотрена возможность формования образцов Ø 25,2 мм и Ø 50,5 мм по ГОСТ 30491, ГОСТ 32707 и ГОСТ 52129. Нагружение возможно под стандартным или произвольным давлением в пределах от 7 до 40 МПа с шагом 0,1 МПа.

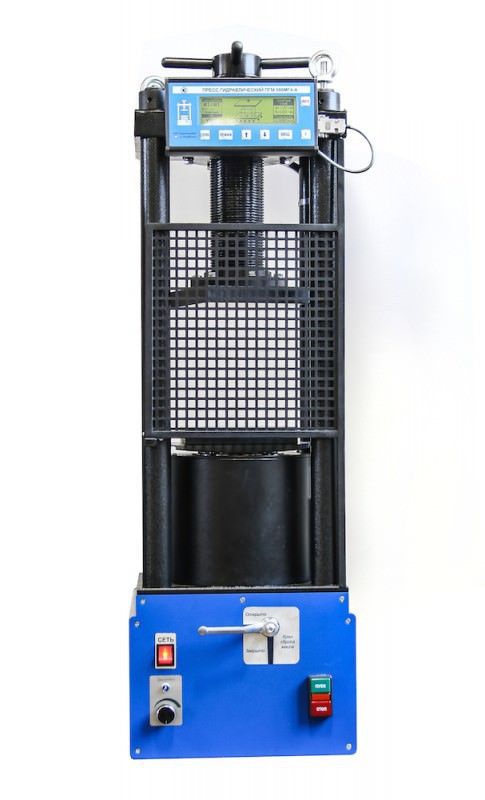

Прессы ПГМ-500МГ4 и ПГМ-500МГ4А предназначены для испытания бетонных образцов на сжатие, кирпича на изгиб и сжатие половинок, асфальтобетона на сжатие.
Пресс ПГМ-500МГ4А имеет увеличенный ход поршня и дополнительно обеспечивает испытания щебня и пропантов на дробимость, формование асфальтобетонных образцов в одиночных формах, в том числе по ГОСТ 30491, ГОСТ 32707 и ГОСТ 52129. Прессование осуществляется под давлением 7, 10, 20, 30 и 40 МПа с выдержкой под давлением в течение 3 ± 0,1 мин.

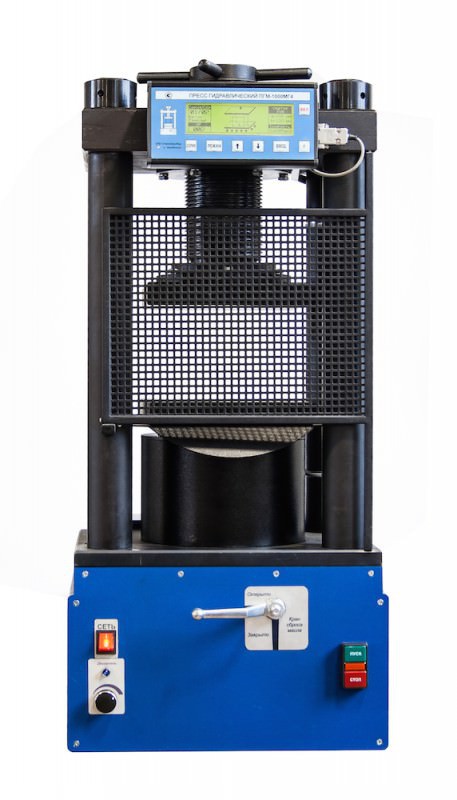

Прессы ПГМ-1000МГ4, ПГМ-1500МГ4 и ПГМ-2000МГ4 предназначены для испытания бетонных образцов и кирпича на изгиб и сжатие.

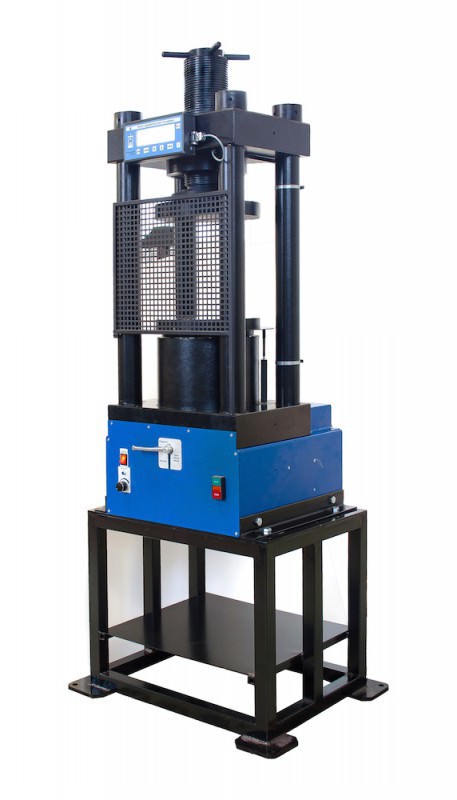

Прессы ПГМ-1500МГ4 и ПГМ-2000МГ4 имеют пределы нагружения 1500 кН и 2000 кН соответственно, увеличенную высоту рабочего пространства и дополнительно обеспечивают испытания шлакоблока.
Поверка испытательных прессов. Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а также другие аккредитованные юридические лица и индивидуальные предприниматели.

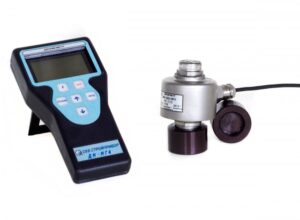

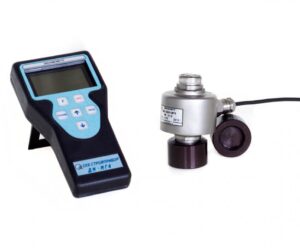

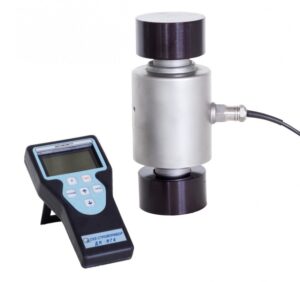

Основные средства поверки: электронные динамометры сжатия типа ДМС-МГ4 или аналогичные, диапазон измерений от 0,05 кН до 2 МН, пределы допускаемых значений доверительных границ относительной погрешности δ = 0,24 %.
-
Комплектация
Пресс, пульт управления, упаковочная тара, руководство по эксплуатации, кабель связи с ПК, кабель сетевой, программное обеспечение, емкость с маслом.
По спецзаказу: приспособление для испытания балок на изгиб для ПГМ-100МГ4, плита для испытания кирпича для ПГМ-1000МГ4, плита для испытания кирпича и плита для испытания шлакоблока для ПГМ-1500МГ4.
Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
-
Документы
- Руководство по эксплуатации (инструкция) ПГМ-100МГ4А
- Руководство по эксплуатации (инструкция) ПГМ-500МГ4
- Руководство по эксплуатации (инструкция) ПГМ-500МГ4А
- Руководство по эксплуатации (инструкция) ПГМ-1000МГ4
- Руководство по эксплуатации (инструкция) ПГМ-1500МГ4
- Руководство по эксплуатации (инструкция) ПГМ-2000МГ4
-
