Подводный георадар ОКО-3 с АБ-700М3П

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Частота	700
  Тип	Экранированный, подводный
  Разрешающая способность по глубине	0.1
  Количество точек	4096
  Скорость сбора трасс	400 трасс в сек. (для 512 точек)
  Потребляемая мощность	3.6 Вт

• Описание

  Георадар ОКО-3 с подводным антенным блоком предназначен для проведения работ с погружением прибора на глубину до 10 метров. Центральная частота в 700 МГц обеспечивает возможности по обследованию состояния подводной части бетонных конструкций.

  Назначение.

  • Поиск и локализация различных дефектов в подводной и надводной частях железобетонных конструкций.
  • Определение арматуры, шага армирования и глубины защитного слоя.
  • Локализация переувлажненных зон за бетоном.
  • Обнаружение пустот за обделочным пространством.

  Дополнительные материалы по прибору. При проектировании и эксплуатации гидротехнических сооружений необходимым требованием является обеспечение их надежности и безопасности. В соответствии с СП 58.13330.2012 для этого требуется «постоянный инструментальный и визуальный контроль за состоянием гидротехнического сооружения и вмещающего массива горных пород, а также природными и техногенными воздействиями на них».

  При проведении обследования состояния гидротехнических сооружений широко используются методы инженерной геофизики. В частности, геофизические методы применяются для оценки объемов донных отложений, определения областей повышенной фильтрации земляных плотин, наблюдения за уровнем грунтовых вод, оценки прочностных и деформационных характеристик грунтов, оценки сейсмического и динамического воздействия.

  Для решения подобных задач используются методы инженерной малоглубинной геофизики: сейсморазведка, электроразведка, георадиолокация, сейсмоакустика. Сейсмоакустика, георадиолокация и электроразведка могут применяться при съемке с поверхности воды.

  В настоящее время развивается область геофизики, занимающаяся обследованием строительных конструкций и геотехнических сооружений, получившая название технической геофизики. Техническая геофизика относится к методам неразрушающего контроля и отличается от них возможностью получения интегральных, а не точечных характеристик конструкций. Для обследования крупных железобетонных конструкций различных сооружений обычно применяется комплекс, состоящий из ультразвуковых, акустических и георадарных методов. Применение георадара позволяет оперативно провести съемку обследуемой конструкции по густой сети точек наблюдения.

  Перечень задач, которые могут быть решены с помощью георадарного метода:

  • Определение толщины конструкции.
  • Определение глубины залегания арматуры и толщины защитного слоя.
  • Определение шага арматуры.
  • Поиск участков железобетонных конструкций, где наблюдается коррозия арматуры.
  • Оценка сплошности и наличия дефектов, включая трещины, полости и включения, в бетонной конструкции.
  • Оценка контактных условий «плита-грунт».

  Георадарные технологии используются при обследовании гидротехнических сооружений. Георадарный комплекс «ОКО-3» с набором антенных блоков от 400 до 2500 МГц внесен в государственный реестр средств измерений, регистрационный номер 78251.

  Проблемы, возникающие при эксплуатации гидротехнических сооружений, обусловлены физическим износом и разрушением бетонных конструкций, а также процессами размыва и техногенной суффозии, происходящей в грунтовых массивах. Подобные явления приводят к нарушению контактных условий сооружения с грунтом, возникновению провалов и просадок поверхности.

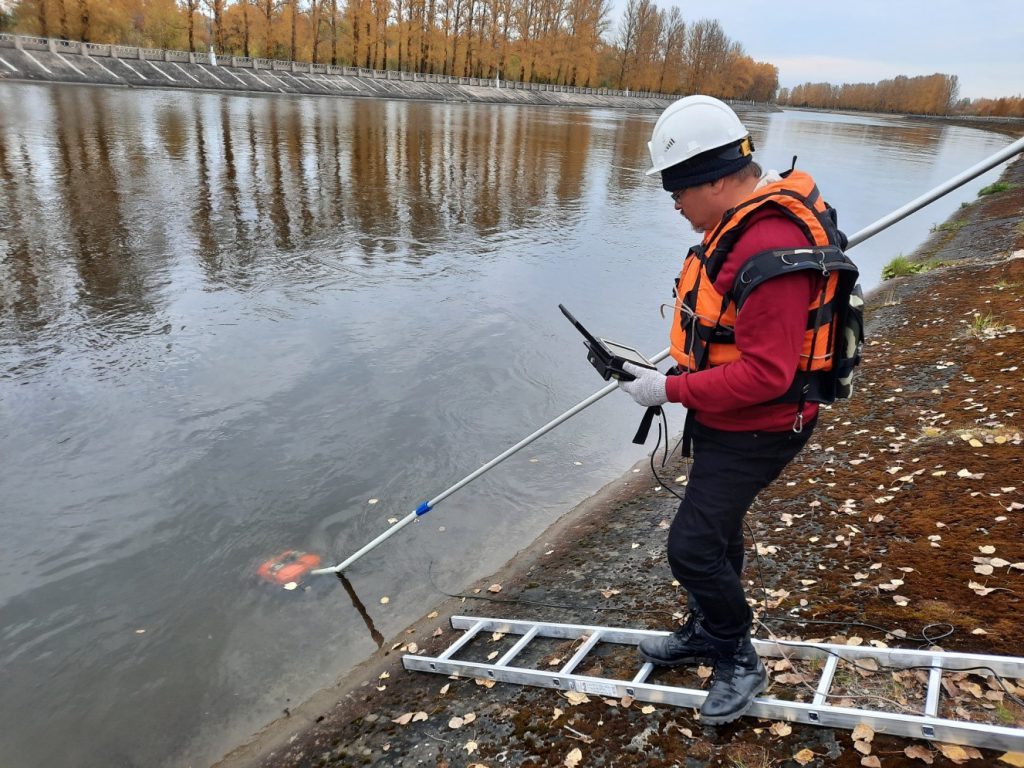

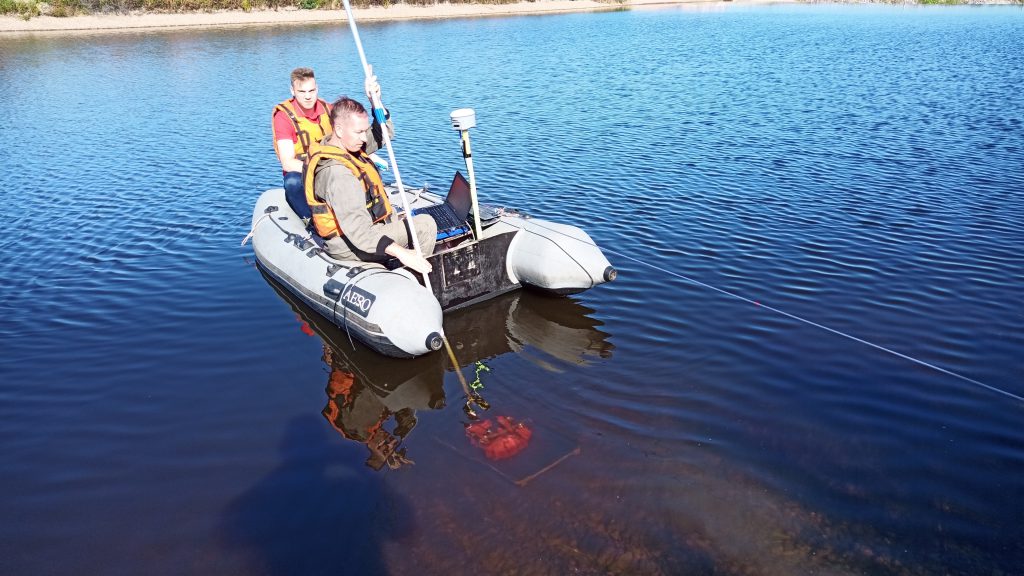

  Для обследования конструкций, находящихся под водой, для георадара «ОКО-3» в ООО «ЛОГИС» (г. Раменское) была создана подводная антенна с центральной частотой 700 МГц.

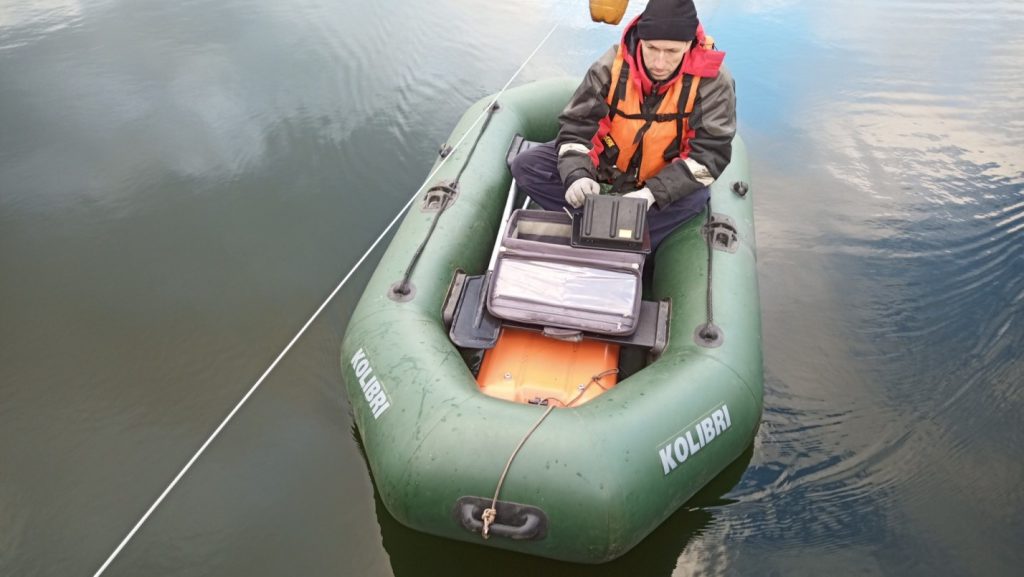

  Герметизированный антенный блок АБ-700М3П совместим со штатными блоками управления георадара «ОКО-3» и предназначен для обследования радиопрозрачных подводных объектов в пресноводных водоемах.

  В электромагнитном поле георадара изменение контактных условий выражается в изменении амплитуды отраженного сигнала, обусловленного изменением коэффициента отражения от границы «плита-грунт». Для экспресс-анализа можно использовать связанные с изменением амплитуды атрибуты, например максимальную амплитуду, максимальную спектральную амплитуду или энергию сигнала.

  При проведении обследования монолитных железобетонных конструкций определение прочности бетона регламентируется рядом ГОСТов, которые позволяют оценить прочность бетона с помощью стандартных неразрушающих методов контроля. Выполнение измерений прочностных характеристик монолитных конструкций большой площади целесообразно выполнять в два этапа: сначала оценивать однородность бетона с помощью георадарных наблюдений, затем в пределах каждой выделенной зоны определять прочность бетона стандартными методами.

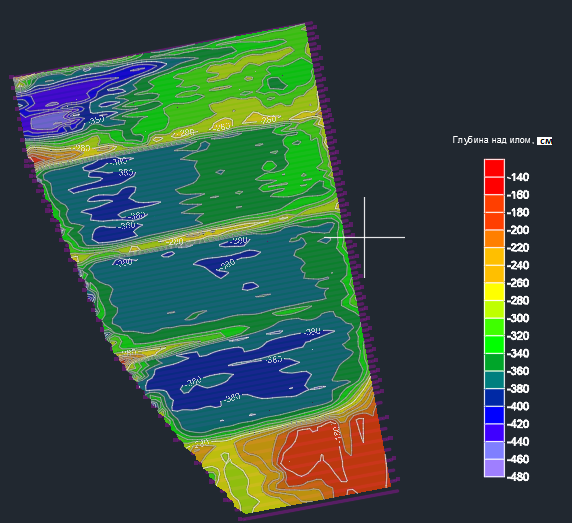

  При обследовании конструкций большой площади вначале производится площадная георадарная съемка, позволяющая с помощью оперативного построения карт атрибутов выяснить основные моменты строения конструкции.

  Для изучения прочностных свойств бетона гидротехнических сооружений могут быть использованы акустические методы, основанные на ударном возбуждении и изучении распространения акустических волн в бетонных конструкциях. Для решения задач обследования конструкций могут применяться методы многоволновой инженерной сейсмоакустики.

  Комплекс акустических и георадарных методов может быть использован при обследовании состояния деривационных тоннелей. Акустические методы позволяют оценить интегральные характеристики обделки и охарактеризовать состояние контакта между конструкциями тоннеля и заобделочным пространством.

  Для изучения состояния грунтового массива под основанием гидротехнического сооружения могут применяться методы акустической томографии, позволяющие оценить прочностные и деформационные характеристики грунтового массива и проявления негативных процессов.

  Таким образом, рассмотренный комплекс геофизических методов позволяет решать целый ряд задач, возникающих при обследовании гидротехнических сооружений.

  Список литературы.

  1. Капустин В.В., Владов М.Л. Техническая геофизика. Методы и задачи // Геотехника. — 2020. — № 4. — С. 72–85. DOI: 10.25296/2221-5514-2020-12-4-72-85
  2. Блохин Д.И., Вознесенский А.С., Кудинов И.И., Набатов В.В., Шейнин В.И. Опыт использования геофизических методов для оценки фактических конструктивных параметров железобетонных фундаментных плит // Горный информационно-аналитический бюллетень. — 2011. — № 2. — С. 283–289.
  3. Капустин В.В., Кувалдин А.В. Применение комплекса геофизических методов при исследовании фундаментных плит // Технологии сейсморазведки. — 2015. — № 1. — С. 99–105. DOI: 18303/1813-4254-2015-1-99-105
  4. Капустин В.В., Пятницкий А.А. Применение георадарного профилирования для оценки однородности бетона при обследовании монолитных железобетонных конструкций. Бюллетень строительной техники № 3 (1027), 2020.
  5. Капустин В.В., Хмельницкий А.Ю. Применение комплекса сейсмоакустических и георадарных методов при обследовании состояния гидротехнических сооружений.
  6. Бандурин М.А. Обследование состояния оросительных лотковых каналов Азовской оросительной системы неразрушающими методами.
  7. Федюшко Ю.М. Методы диагностирования и оценки технического состояния гидротехнических сооружений георадиолокационными методами.

• Особенности

  • Подводный экранированный антенный блок с центральной частотой 700 МГц.
  • Высокая производительность работ.
  • Эксплуатация в широком диапазоне климатических условий.
  • Топографическая привязка через дифференциальный GPS.
  • Экспорт данных в ГИС.
  • Глубина погружения в воду до 10 м.
  • Глубина зондирования бетона до 2 м.

• Применение

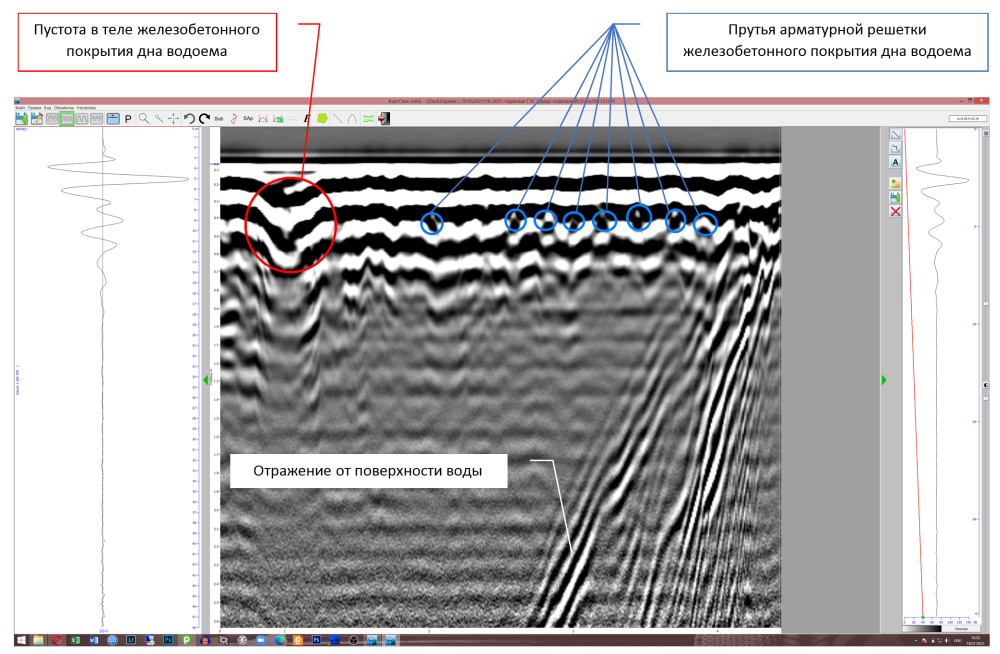

  Пример георадарного сканирования железобетонного покрытия дна водоема подводной антенной АБ-700М3П.
