Описание
| Производитель: | Metrel, Словения |
| Гарантия | 3 года |
| Номер в реестре СИ: | 62254-15 |
Профессиональный комплект MI 3152H PROF содержит все принадлежности, входящие в базовый комплект MI 3152H, а также дополнен аксессуарами для проведения следующих измерений:
- измерение сопротивления заземления 2-клещевым методом (без штырей) ( клещи А 1018 и А1019),
- измерение удельного сопротивления грунта (адаптер А 1199).
Кроме этого, в комплект MI 3152H PROF входит лицензия Р1101 для обновления базового ПО ES Manager до версии PRO, позволяющей получать протоколы российского образца.
Комплектация
| № | Наименование | Количество |
|---|---|---|

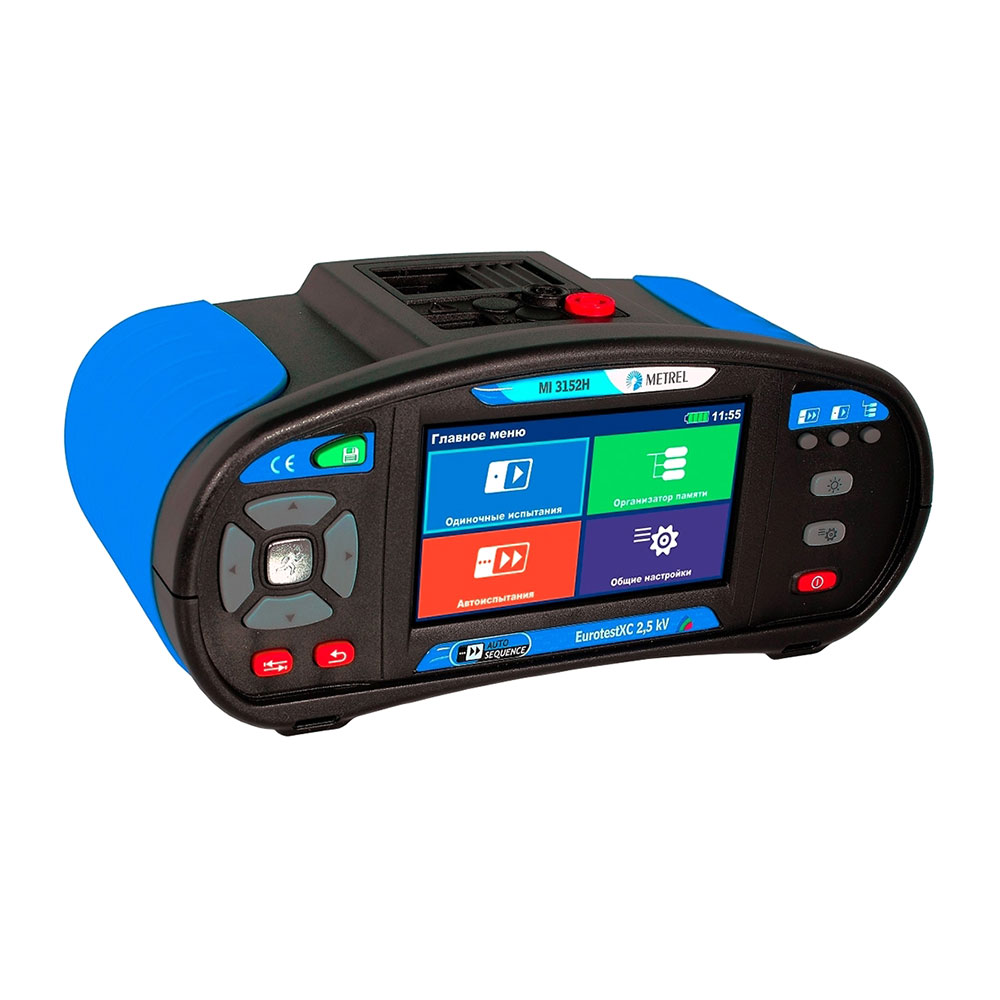

| 1 | Многофункциональный измеритель параметров электроустановок MI 3152H | 1 шт. |
| 2 | Испытательный кабель с вилкой длиной 1,5 м | 1 шт. |
| 3 | Испытательный кабель 2,5 кВ 2-проводной 1,5 м | 1 шт. |
| 4 | Испытательный кабель 3-проводной 1,5 м | 1 шт. |
| 5 | Комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря | 1 шт. |
| 6 | Токоизмерительные клещи (диапазон измерения от 0,5 мА до 20 А) | 1 шт. |
| 7 | Токоизмерительные клещи (диапазон измерения от 0,2 А до 20 А) | 1 шт. |
| 8 | Адаптер для измерения удельного сопротивления грунта по 4-х проводной схеме (метод Веннера) | 1 шт. |
| 9 | Сетевой адаптер | 1 шт. |
| 10 | Аккумуляторные батареи | 6 шт. |
| 11 | Тестовые наконечники | 3 шт. |
| 12 | Зажимы «крокодил» | 3 шт. |
| 13 | Лицензия для активации версии PRO ПО Metrel ES Manager | 1 шт. |
| 14 | Кабель RS232 | 1 шт. |
| 15 | Кабель USB | 1 шт. |
| 16 | Сумка для переноски | 1 шт. |
| 17 | Мягкий шейный ремень для переноски | 1 шт. |
| 18 | Руководство по эксплуатации | 1 шт. |
Технические характеристики
| Функция | Диапазон измерения | Разрешения | Погрешность измерения |
| Сопротивление изоляции (U= 2,5 кВ) | 0,01…19,99 МОм 20,0…199,9 МОм 200…999 МОм 1,00…19,99 ГОм |
0,01 МОм 0,1 МОм 1 МОм 0,01 ГОм |
±(5 % от измеренного значения + 3 ед. мл. р.) ±(5 % от измеренного значения) ±(10 % от измеренного значения) ±(10 % от измеренного значения) |
| Коэффициенты абсорбции и поляризации | 0,01…9,99 10,0…100,0 |
0,01 0,1 |
±(5% от измеренного значения + 2 ед. мл. р.) ±(5% от измеренного значения) |
| Непрерывность защитных проводников (200 мА) | 0,01…19,99 Ом 20,0…199,9 Ом 200…1999 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(3 % от измеренного значения + 3 ед. мл. р.) ±(5 % от измеренного значения) ±(5 % от измеренного значения) |
| Полное сопротивление линии/контура | 0,01…9,99 Ом 10,0…99,9 Ом 100…999 Ом 1,00 …9,99 кОм |
0,01 Ом 0,1 Ом 1 Ом 10 Ом |
±(5 % от измеренного значения + 5 ед. мл. р.) ±(5 % от измеренного значения + 5 ед. мл. р.) ± 10 % от измеренного значения ± 10 % от измеренного значения |
| Полное сопротивление контура без отключения УЗО | 0,01…9,99 Ом 10,0…99,9 Ом 100…999 Ом 1,00 …9,99 кОм |
0,01 Ом 0,1 Ом 1 Ом 10 Ом |
±(5 % от измеренного значения + 10 ед. мл. р.) ±(5 % от измеренного значения + 10 ед. мл. р.) ± 10 % от измеренного значения ± 10 % от измеренного значения |
| Ток отключения УЗО | 0,2IΔN…1,1IΔN (тип AC) 0,2IΔN…1,5IΔN(тип A, IΔN≥30 мА) 0,2IΔN…2,2IΔN (тип A, IΔN 30 мА) 0,2IΔN…2,2IΔN (тип B) |
0,05IΔN 0,05IΔN 0,05IΔN 0,05IΔN |
±0,1IΔN ±0,1IΔN ±0,1IΔN ±0,1IΔN |
| Время отключения УЗО | 0,1…2000 мс | 0,1 мс | ±3 мс |
| Сопротивление заземления по 3-проводной схеме | 0,01 …19,99 Ом 20,0 …199,9 Ом 200 …9999 Ом |
0,01 Ом1 0,1 Ом 1 Ом |
±(5% от измеренного значения + 5 ед. мл. р.) |
| Сопротивление заземления 2-клещевой метод | 0,01 … 19,99 20,0 …30,0 30,1…39,9 |
0,01 0,1 0,1 |
±(10% от измеренного значения + 10 ед. мл. р.) ±(20% от измеренного значения) ±(30% от измеренного значения) |
| Измерение удельного сопротивления грунта | 0,1…99,9 Ом*м 100…999 Ом*м 1,00 …9,99 кОм*м 10,0 …99,9 кОм*м 100 …9999 кОм*м |
0,1 Ом*м 1 Ом*м 0,01 кОм*м 0,1 кОм*м 1 кОм*м |
Зависит от Re |
| Сила тока с клещами А1391 | 0,01 …1,99 А 2,00 …19,99 А 20,0 …39,9 А 40,0 …299,9 А |
0,01 А 0,01 А 0,1 А 0,1 А |
±(3 % от измеренного значения + 3 ед. мл. р.) ±(3 % от измеренного значения) ±(3 % от измеренного значения) ±(3 % от измеренного значения + 5 ед. мл. р.) |
| Общие характеристики | |||
| Параметр | Значение | ||
| Источник питания | 6х1,5В батарей или аккумуляторов АА | ||
| Категория перенапряжения | CAT III 600В/ CATIV 300В | ||
| Класс защиты | Двойная изоляция | ||
| Интерфейс | BT, USB, RS232 | ||
| Размеры | 230х103х115 мм | ||
| Масса | 1,3 кг | ||
