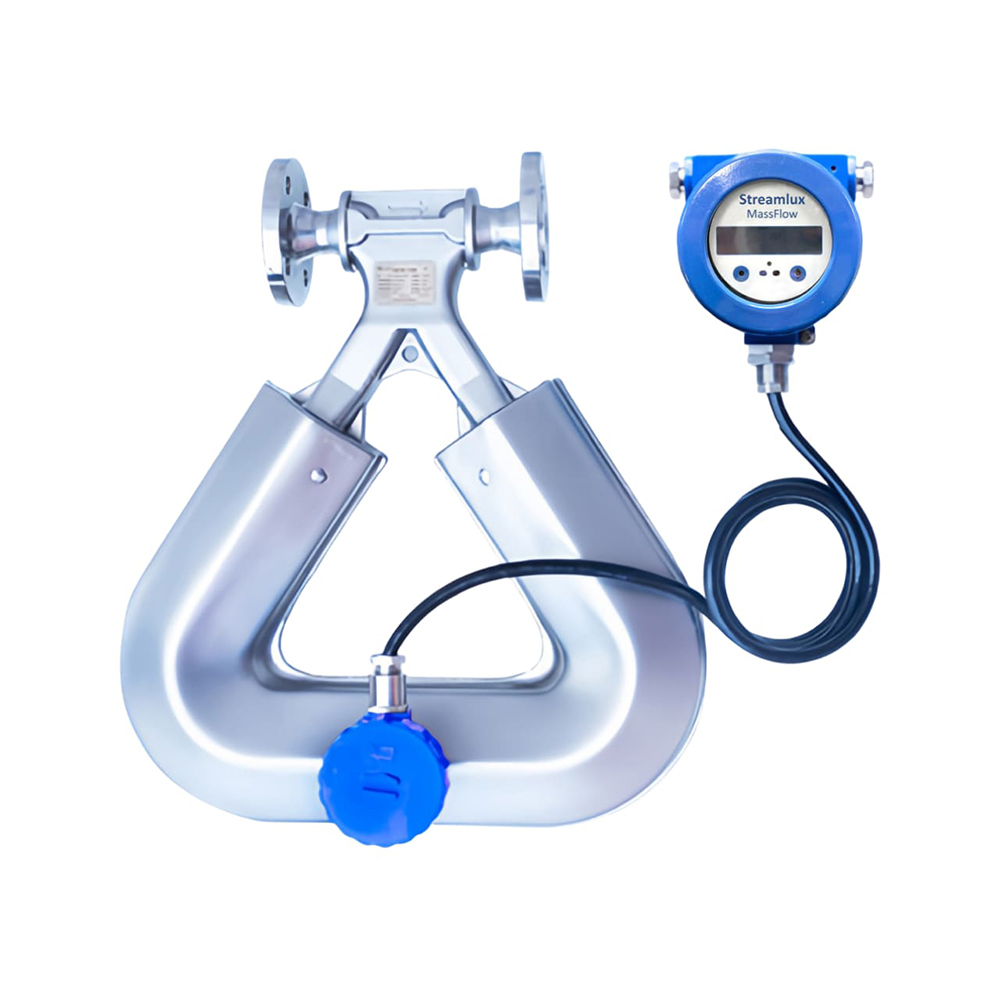

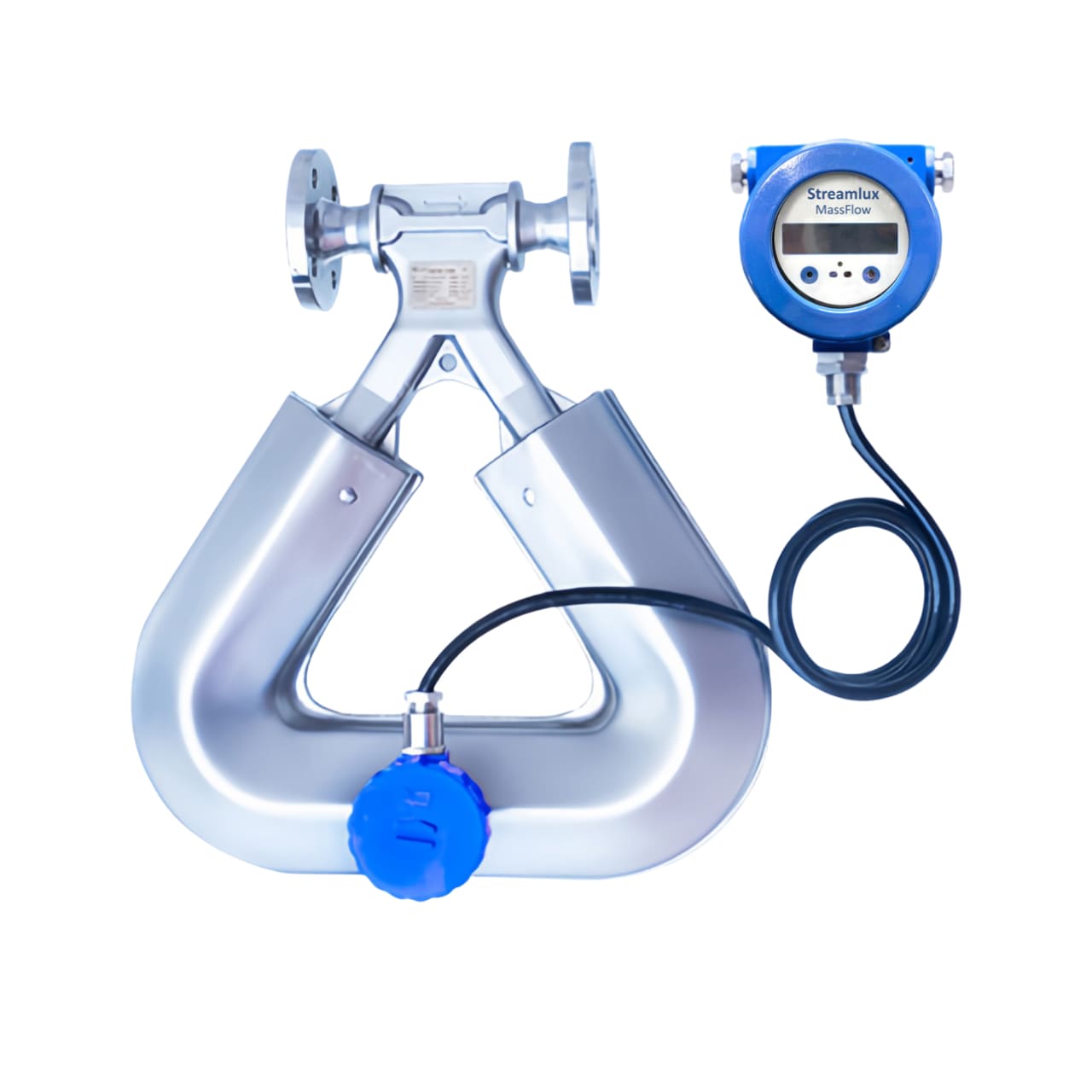

Кориолисовый расходомер Streamlux MassFlow T10

Name: Кориолисовый расходомер Streamlux MassFlow T10
Brand: Streamlux
SKU: 74134
Price: 470000 RUB
Availability: InStock

В наличии

Кориолисовый массовый расходомер Streamlux MassFlow T10 предназначен для измерения массового и объемного расхода, плотности и температуры жидкостей.

Прибор работает с жидкостями в диапазоне температур от -190 до +200 °C, выдерживает давление до 10 МПа и обеспечивает погрешность измерения до 0,1%.

Расходомер применяется для технического и коммерческого учета, дозирования и контроля жидкостей, включая среды с низкой электропроводностью и неньютоновские жидкости.

Задать вопрос
Поделиться

Технические характеристики

Погрешность измерений	± 0.1, ± 0.2, 0.1
Диаметр, мм	6…80, DN6…DN80
Максимальное допустимое давление	10, До 10 МПа
Измеряемые вещества	Жидкость
Диапазон температуры	-190 — +200°C, -190…+200, -40…+60
Материал	Алюминий, Нержавеющая сталь 304, нержавеющая сталь 316L
Диапазон измерения плотности	650 ~ 2000
Степень защиты оболочки	IP67
Напряжение, В	18…36/DC, 85-265/АС
Выходные сигналы	RS485 (MODBUS), Импульсный / частотный, Токовый 4…20 мА
Реестр СИ РФ	91938-24
Реестр СИ Казахстана	KZ.02.03.02220-2024
Повторяемость	0.1
Измеряемые параметры	массовый расход, объемный расход, плотность
Погрешность измерения плотности (жидкости) г/см3	± 0.002
Максимальный массовый расход жидкости, кг/ч	до 180 000 (см. таблицу ниже)
Максимальный объёмный расход жидкости, дм³/ч	до 180000/ ρж
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	± 1.0
Средний срок службы, лет	12
Срок средней наработки на отказ, ч	85000

Описание
Кориолисовый массовый расходомер Streamlux MassFlow T10 предназначен для измерения массового расхода, плотности и температуры жидкостей. На основе измеренных значений прибор также вычисляет объёмный расход.

Расходомер предназначен для измерения жидкостей экстремально низких температур до -190 °C. Массовый расходомер MassFlow T10 построен на принципе действия силы Кориолиса, что позволяет напрямую измерять массовый расход жидкости независимо от её вязкости, электропроводности и других физических свойств.

Расходомер внесен в реестр СИ РФ и республики Казахстан, поэтому может применяться как для технического, так и для коммерческого учета.

Применение. Погрешность измерения составляет 0,1%, время задержки при начале движения потока — 0,5 секунды. Расходомер используется в системах дозирования и для задач распределения жидкостей, многопрофильного производства и коммерческих измерений.
- химическая промышленность, в том числе нефтехимическая отрасль
- фармацевтическая промышленность
- производство лакокрасочных материалов и бумаги
- крашение текстиля
- топливная промышленность, включая мазуты, полимеризованное масло, водоугольную суспензию и другие виды топлива
- смазочные материалы
- пищевая промышленность, включая растительные масла и газированные напитки
Модификация подходит для контроля расхода сред, которые трудно измерить ультразвуковым и электромагнитным счетчиком.
- неньютоновские жидкости
- различные буровые растворы, шламы
- жидкости с низкой электропроводимостью, включая сверхчистую воду и масла

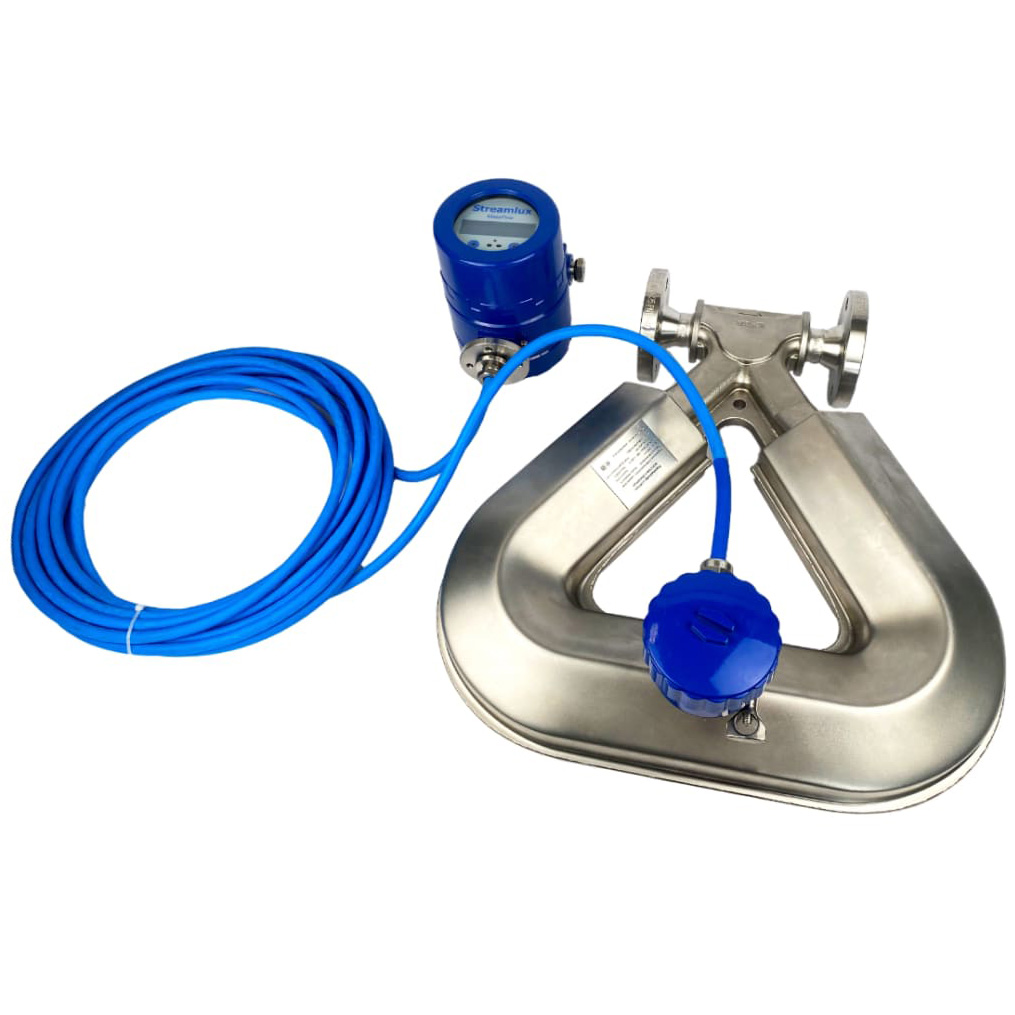

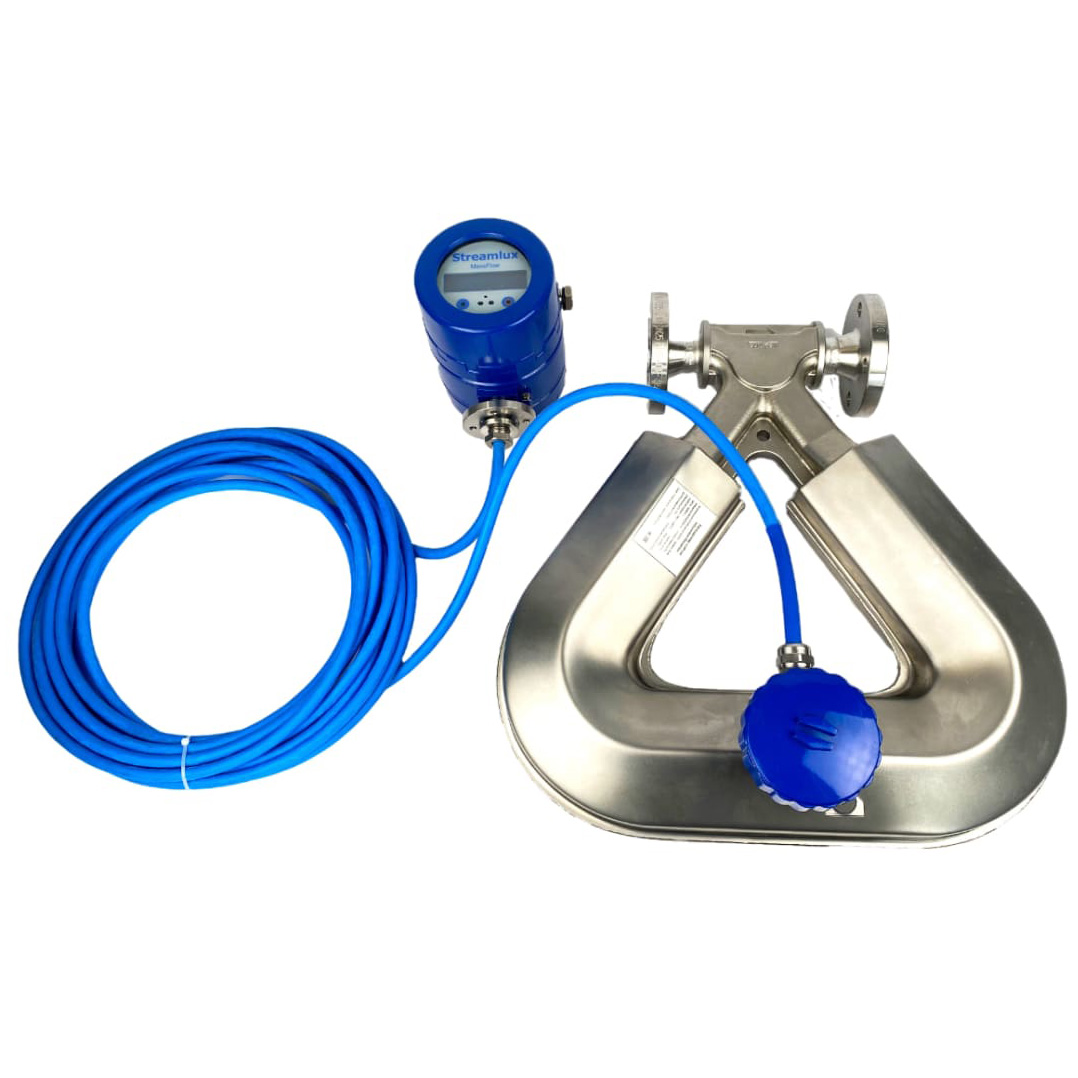

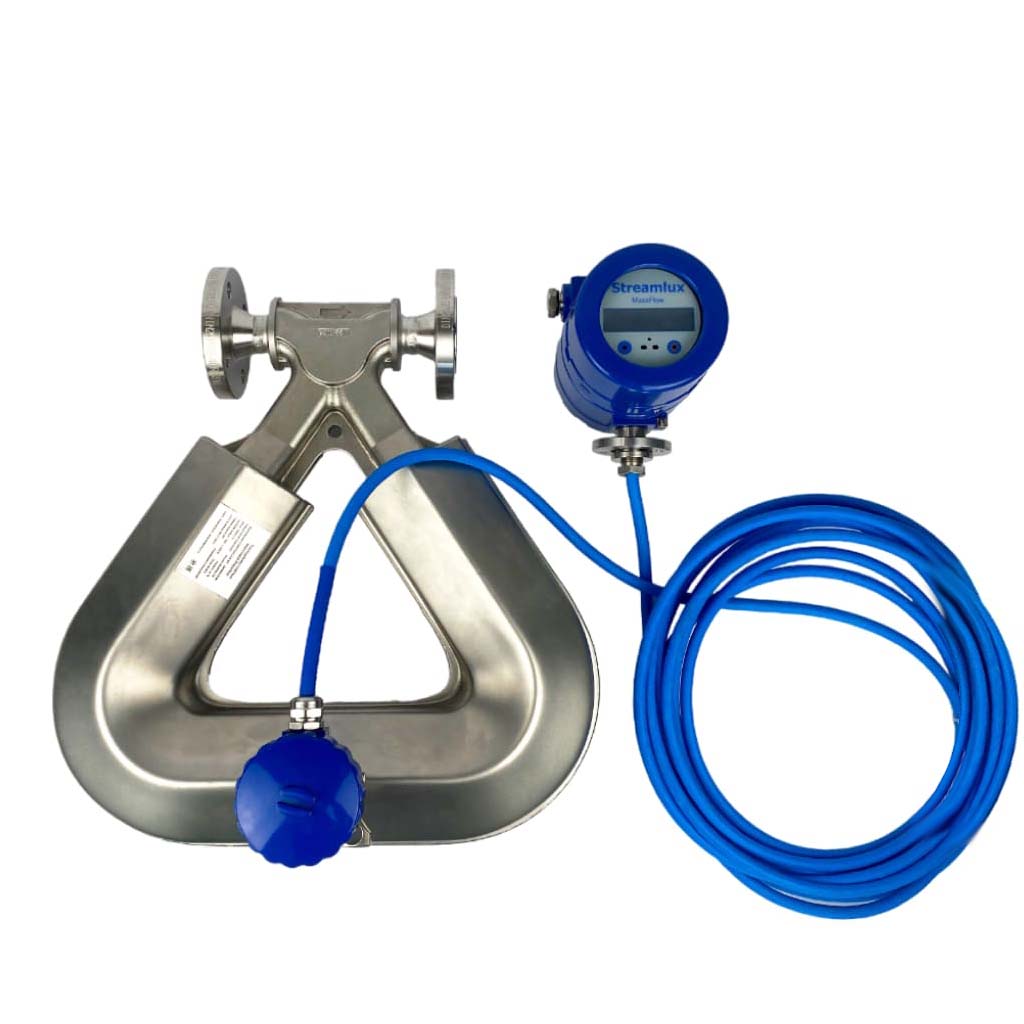

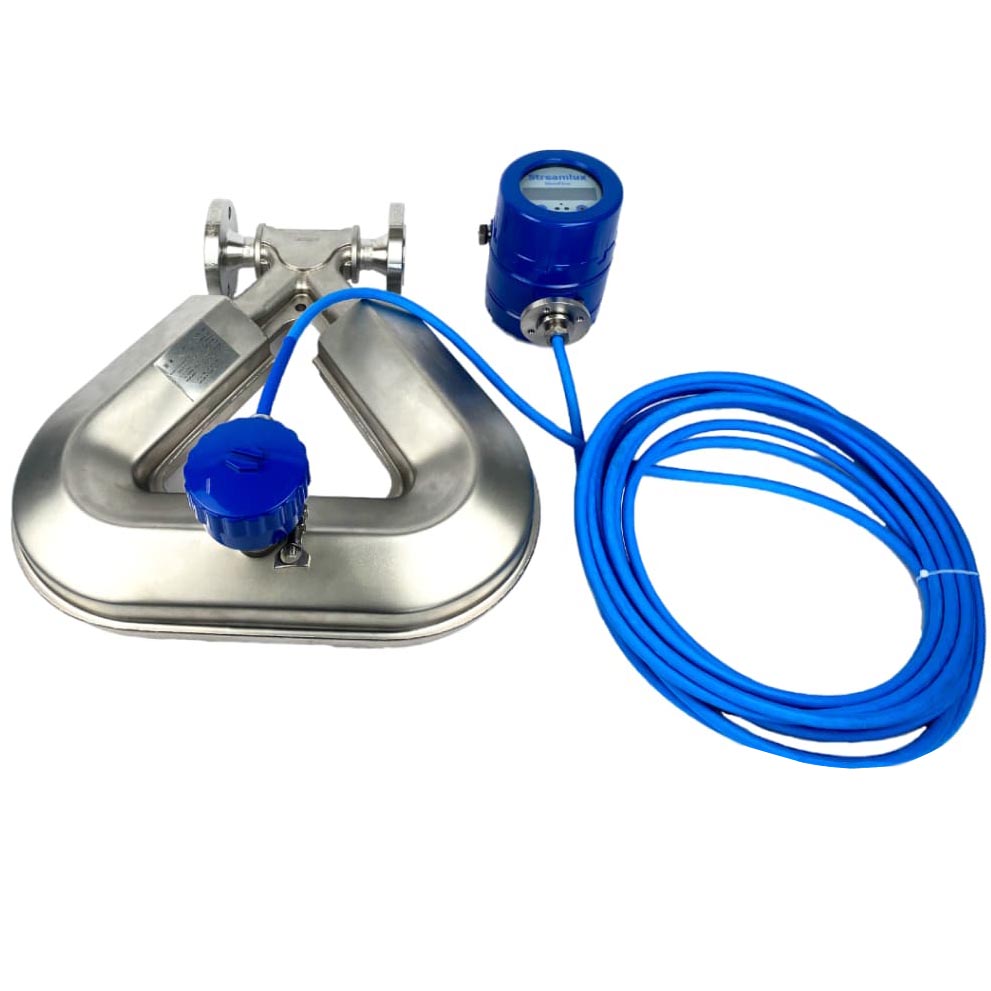

Для работы с широким диапазоном температур от -190 до +200 °C выбирается тип первичного преобразователя в зависимости от конкретной температуры и плотности среды. При сверхнизких температурах до -190 °C используется только раздельный вариант исполнения.

На видео показано, как кориолисовый расходомер Streamlux MassFlow T10 проверяется в реальных условиях работы с жидким азотом при температуре -190 °C перед установкой на технологическую линию.

Принцип работы. Внутри расходомера установлены две параллельные сенсорные трубки. Поступая в сенсор, поток делится на две равные части. Возбуждающая катушка заставляет трубки колебаться в противофазе относительно друг друга с собственной резонансной частотой.

Пары магнит-катушка называются детекторами и устанавливаются на трубках сенсора. При отсутствии потока синусоидальные волны находятся в одной фазе. При движении жидкости в трубках возникают кориолисовы силы, из-за которых сенсорные трубки скручиваются в противоположном направлении, а синусоиды сдвигаются по фазе.

Задержка по времени между двумя синусоидальными волнами измеряется в микросекундах и называется Δt. Значение Δt прямо пропорционально массовому расходу. Частота волны определяет плотность. Объемный расход рассчитывается на основании полученных массового расхода и плотности.
