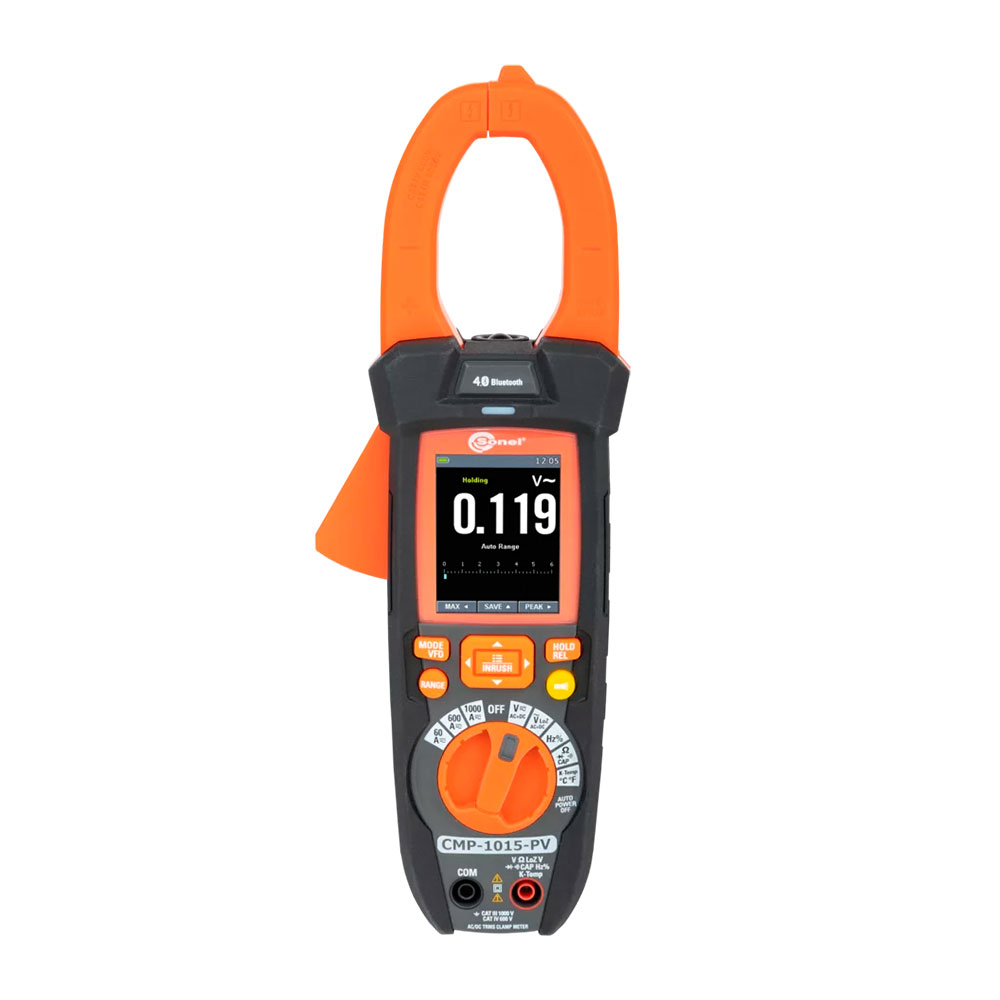

Клещи электроизмерительные Sonel СМP-1015-PV

В наличии

Описание
Производитель: Sonel, Польша

Гарантия 2 года

Номер в реестре СИ 89688-23

CMP-1015-PV – многофункциональные токоизмерительные клещи, предназначенные для измерения постоянного тока и напряжения в фотогальванических установках напряжением до 1500 В, а также позволяют выполнять измерения в цепях преобразователей частоты.

Функциональные возможности клещей СМP-1015-PV
- измерение постоянного/переменного тока до 1000 А (True RMS);
- режим измерения пусковых токов (время интегрирования 100 мс);
- измерение напряжения переменного тока до 1000 В (True RMS);
- измерение напряжения постоянного тока до 1500 В;
- бесконтактная индикация наличия напряжения переменного тока;
- измерение сопротивления;
- измерение емкости;
- измерение температуры;
- измерение частоты;
- тестирование диодов;
- контроль целостности электрических соединений;
- регистрация сигналов и графический анализ данных;
- фонарик.

Комплектация

№	Наименование	Количество
1	Клещи электроизмерительные СМP-1015-PV	1 шт.
2	Адаптер для термопары	1 шт.
3	Аккумуляторная батарея Li-Pol Sonel-30 7,4 V	1 шт.
4	Блок питания для зарядного устройства Z-26	1 шт.
5	Зарядное устройство для CMP-1015-PV	1 шт.
6	Комплект измерительных проводов CMM/CMP	1 шт.
7	Пластиковый кейс M-3	1 шт.
8	Термопара	1 шт.

Дополнительная комплектация

№	Наименование	Количество
1	Адаптер AutoISO-5000	1 шт.
2	Комплект измерительных разъемов для фазных и нулевых шин AR-468	1 шт.
3	Провод измерительный с разъемами «банан» 10 кВ голубой 10 м	1 шт.
4	Провод измерительный с разъемами «банан» 10 кВ голубой 20 м	1 шт.
5	Провод измерительный с разъемами «банан» 10 кВ голубой 3 м	1 шт.
6	Провод измерительный с разъемами «банан» 10 кВ голубой 5 м	1 шт.
7	Провод измерительный с разъемами «банан» 10 кВ красный 10 м	1 шт.
8	Провод измерительный с разъемами «банан» 10 кВ красный 20 м	1 шт.
9	Провод измерительный с разъемами «банан» 10 кВ красный 3 м	1 шт.
10	Провод измерительный с разъемами «банан» 10 кВ красный 5 м	1 шт.
11	Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м	1 шт.
12	Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м	1 шт.
13	Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м	1 шт.
14	Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м	1 шт.
15	Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»	1 шт.
16	Температурный зонд ST-1	1 шт.
17	Футляр L7	1 шт.

Технические характеристики

Напряжение постоянного тока

Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
600,0 мВ	0,1 мВ	± (0,8% и.в.+ 5 е.м.р)	10 МОм
6,000 В	0,001 В	± (0,5% и.в.+ 5 е.м.р)
60,00 В	0,01 В	± (0,5% и.в.+ 5 е.м.р)
600,0 В	0,1 В	± (0,8% и.в.+ 5 е.м.р)
1100 В	1 В	± (0,8% и.в.+ 5 е.м.р)
1500 В	1 В	Не нормируется

Защита от перегрузки по постоянному напряжению 1500 В RMS.

Напряжение переменного тока (True RMS)

Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
6,000 В	0,001 В	f = 50…60 Гц ± (1,2% и.в. + 5 е.м.р.) f = 61…1000 Гц ± (2,5% и.в. + 5 е.м.р.)	9 МОм
60,00 В	0,01 В
600,0 В	0,1 В
1000 В	1 В

Значения напряжения определены в границах 10…100% диапазона;
Погрешность функции PEAK 10% и.в.
Диапазон частоты: 50…1000 Гц;
Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.

Переменный ток (True RMS)

Диапазон	Разрешение	Основная погрешность
60,00 A	0,01 A	± (2,5% и.в. + 5 е.м.р)
600,0 А	0,1 А
1000 А	1

Значения силы тока определены в границах 10…100% диапазона;
Диапазон частоты: 50…60 Гц.
Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS

Постоянный ток

Диапазон	Разрешение	Основная погрешность
60,00 A	0,01 A	± (2,0% и.в. + 5 е.м.р)
600,0 А	0,1 А
1000 А	1

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS

Сопротивление

Диапазон	Разрешение	Основная погрешность
600,0 Ом	0,1 Ом	± (1,0% и.в. + 10 е.м.р)
6,000 кОм	0,001 кОм	± (0,8% и.в. + 5 е.м.р)
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 MОм	0,001 MОм
60,00 MОм	0,01 MОм	± (2,5% и.в. + 10 е.м.р)

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS

Ёмкость

Диапазон	Разрешение	Основная погрешность
60,00 нФ	0,01 нФ	± (3,0% и.в. + 20 е.м.р)
600,0 нФ	0,1 мкФ	± (3,0% и.в. + 8 е.м.р)
6,000 мкФ	0,001 мкФ
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ
6000 мкФ	1 мкФ	± (3,5% и.в. + 20 е.м.р)
60,00 мФ	0,01 мФ	Не нормируется
100,0 мФ	0,1 мФ	Не нормируется

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS

Температура

Диапазон	Разрешение	Основная погрешность
-40,0...1000 °C	0,1 или 1 °C	± (1,5% и.в. + 3°C)

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Погрешность температурного зонда не учитывается.

Частота

Диапазон	Разрешение	Основная погрешность
60,00 Гц	0,01 Гц	± (0,2% и.в. + 5 е.м.р)
600,0 Гц	0,1 Гц
6,000 кГц	0,001 кГц
60,00 кГц	0,01 кГц
600,0 кГц	0,1 кГц
6,000 МГц	0,001 МГц
10,00 МГц	0,01 МГц

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Чувствительность:
> 2 В RMS для 20…80% заполнения цикла и < 100 кГц.
> 5 В RMS для 20…80% заполнения цикла и > 100 кГц.

Питание
Питание измерителя	Аккумулятор Li-Pol 7,4 В, 1200 мАч
Категория электробезопасности	CAT IV/600 В CAT III/1000 В

Условия окружающей среды и другие технические данные
Диапазон рабочих температур	5…40 °C при относительной влажности < 80%
Диапазон температур при хранении	-20…60 °C при относительной влажности < 80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP40
Нормальные условия для поверки	Температура окружающей среды: 23 °C ± 2 °C Влажность: 40…60 %
Уровень загрязнения	2
Размеры	273 x 96 x 48 мм
Масса	490 гр. (с элементами питания)
Дисплей	ЖКИ с подсветкой и шкалой
Высота над уровнем моря	˂ 2000 м
Зев клещей	48 мм
Тестирование диодов	I=1,5 мA, U0˂3,3 В DC
Целостность цепи	звуковая индикация R<50 Ом при I ˂ 0,5 мА
Индикация превышения диапазона	OL
Индикация разряда батареи
Частота измерений	3 изм./сек
Входное сопротивление	9 MОм VAC 10 MОм VDC
Диапазон бесконтактного индикатора переменного напряжения	10…1000 В (50/60 Гц)
Время отклика для функции PEAK	1 мс
Функция INRUSH: - время дискретизации - время интеграции	37,5 Гц (RMS), 2,4576 МГц (часы) 100 мс
Функция VFD: - макс. рабочее напряжение	постоянное 1500 В/переменное 1000 В
Функция HVDC: - макс. рабочее напряжение	определяется высоковольтным адаптером
Полоса частот	50…1000 Гц
Время бездействия до автоотключения	15…60 мин.
Датчик температуры	Термоэлектрический зонд типа К
Тип корпуса	Двухкомпозитный
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Соответствие требованиям ГОСТ	ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013
