Атлет ТЭК-120ТУЗ — трассотечеискатель для диагностики неметаллических и металлических трубопроводов

В наличии

Узнать цену

Морозоустойчивый комплект для поиска металлических и неметаллических трубопроводов акустическим методом, трассировки подземных коммуникаций и обнаружения повреждений кабельных линий. Позволяет определять глубину залегания коммуникаций; генератор обеспечивает выходную мощность до 200 Вт.

Задать вопрос
Поделиться

Технические характеристики

Элементы питания	6 х 1,5 В (батареи типа “С”)
Время непрерывной работы	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В), 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Режимы работы	50, 100, 512, 1024, 8928 Гц, «ШП», «ФНЧ», «ПФ»
Глубина обнаружения мест разгерметизации, м	до 3
Определение глубины залегания подземных коммуникаций, м	до 6
Трассировка коммуникаций, км	до 10
Точность определения трассы, м	±0,3
Выходная мощность генератора, Вт	до 200
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.)
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания приемника, В	9 (+1/−2,5)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность приемника, Вт	0,9
Частоты f1, f2, f3 («постоянные»), Гц	200…9999
Частота f1 («временная»), Гц	200…9999
Точность выбора частоты	±0,05%
Режим 1	непрерывный «НП»
Режим 2	кратковременные посылки «ПР» (прерывистый); длительность импульса — 100 мс; частота следования импульсов — 1 Гц
Режим 3	двухчастотный «2F»; первая частота — 1024 Гц; вторая частота — 8192 Гц; соотношение амплитуд первой и второй частот — 4:1
Режим 4	генерация ударных импульсов «УР»; частота следования импульсов — 30, 60 или 120 уд./мин.
Выходной ток при непрерывной и двухчастотной генерации, А	10
Выходной ток при кратковременных посылках, А	15
Задаваемый ток для автосогласования, А	0,1…9,9
Максимальное выходное напряжение с внешним аккумулятором 12 В, В	330 (260 при «2F»)
Максимальное выходное напряжение при питании от сетевого блока, В	110 (90 при «2F»)
Максимальная выходная мощность при автономном питании или от внешнего аккумулятора 21 В, Вт	150 непрерывно; 200 импульсы
Максимальная выходная мощность с внешним аккумулятором 12 В, Вт	200 непрерывно; 300 импульсы
Максимальная выходная мощность от сетевого блока (СБП), Вт	100
Допустимое сопротивление нагрузки, Ом	любое (0…∞)
Встроенный аккумуляторный комплект	два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Время работы при импульсных посылках одной частоты, ч	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В); 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Время работы при генерации ударных импульсов, ч	25 (при силе удара «С2» автономно или «С3» с доп. акк.); 62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы, В	11…14 / 22…28
Автоматические функции	выбор оптимального режима питания; автосогласование; автоматический выбор выходной мощности; программа управления передающей антенной; встроенное автоматическое зарядное устройство; автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки)	при разряде аккумуляторов ниже допустимой нормы; при несоответствии внешнего напряжения режиму зарядки; при превышении допустимого потребляемого тока; при отключении внешнего питания; при коротком замыкании выхода; при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN»	непосредственное подключение к объекту с возвратом тока через жилу или броню кабеля; через землю при помощи заземлителя; индуктивное подключение с передающей антенной на частоте 8192 Гц; индуктивное подключение с передающими клещами
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры	питающие напряжения; режимы и установки; ресурс питания; напряжение на выходе, ток и сопротивление нагрузки, мощность в нагрузке
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации; работа под дождем с закрытой крышкой; интуитивный интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации, °С	-30…+45
Степень защиты корпуса	IP54
Тип преобразователя электромагнитного датчика EMD-227М	резонансная ферритовая магнитная антенна
Частота резонанса электромагнитного датчика EMD-227М, Гц	8928, 1024, 512
Тип питания электромагнитного датчика EMD-227М	от приемника
Коммутация резонанса электромагнитного датчика EMD-227М	принудительная (управляется приемником)
Максимальная мощность, подводимая к рамке индукционной антенны ИЭМ-301.2, Вт	10
Модуль полного комплексного сопротивления индукционной антенны ИЭМ-301.2 на частоте 8928 Гц, Ом	36
Тип корпуса индукционной антенны ИЭМ-301.2	пластмассовый, герметичный
Рабочее положение крепления ударного механизма на трубу	допустимое — любое; оптимальное для максимальной дальности трассировки — верхнее
Длина соединительного кабеля ударного механизма, м	5
Диаметр исследуемой трубы, мм	от 50

Описание
Морозоустойчивый комплект предназначен для определения мест расположения металлических и неметаллических трубопроводов акустическим методом, трассировки коммуникаций и определения мест повреждения кабельных линий.

Назначение трассотечеискателя Атлет ТЭК-120ТУЗ.
- Поиск подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов; определение глубины их залегания и мест повреждения.
- Определение местоположения силовых кабельных линий индукционным и акустическим методами.
- Трассировка с высокой дальностью и поиск мест повреждения кабелей.
- Трассировка неметаллических и металлических трубопроводов акустическим методом и поиск утечек.
Решаемые задачи трассотечеискателем Атлет ТЭК-120ТУЗ.
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Трассировка и контроль изоляции защитных покрытий газопровода.
Особенности

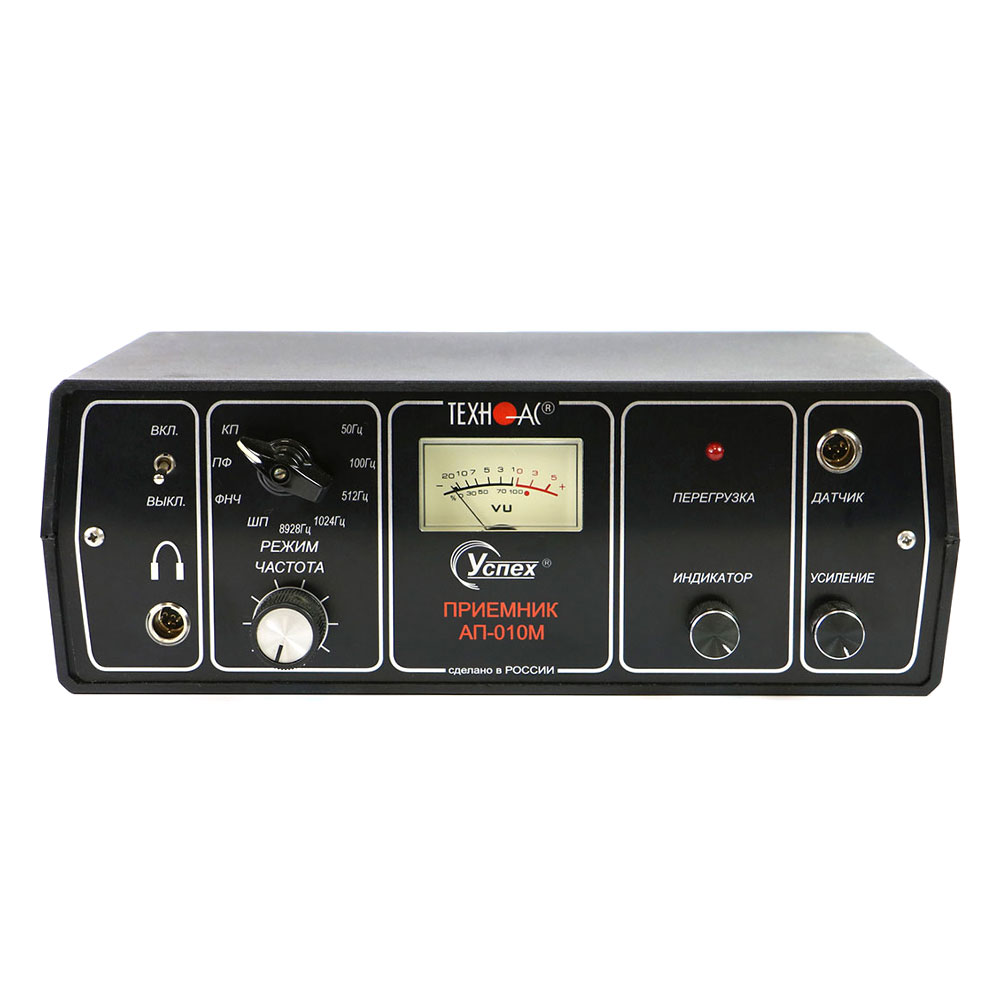

Особенности приемника АП-010М.
- Аналоговый трассопоисковый приемник.
- Стрелочный индикатор уровня сигнала.
- Рабочие частоты: 50, 100, 512, 1024 и 8928 Гц, режим «Широкая Полоса» и частотные фильтры.
- Работа при температурах до −30 °С.
- Возможность дополнительно подключить акустический датчик для использования в качестве течеискателя или дефектоискателя.

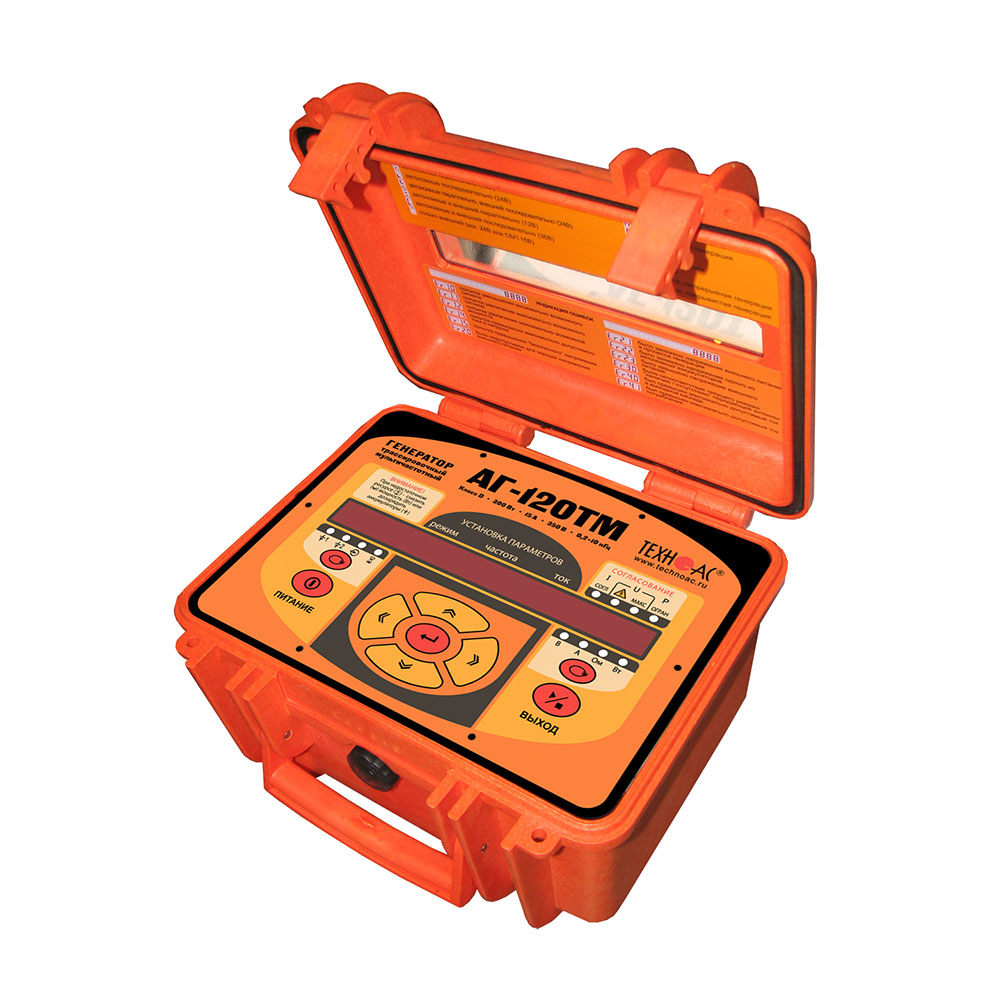

Особенности генератора АГ-120ТМ.
- Автоматическое согласование по заданному току в нагрузке позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный многофункциональный прибор с диапазоном 200…10000 Гц может комплектоваться поисковым приемником, использующим этот диапазон частот.
- Автоматический выбор выходной мощности.
- Встроенный мультиметр выхода показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Выходной ток до 15 А позволяет работать на низкоомных нагрузках, например на заземленных трубопроводах.
- Выходное напряжение до 220 В при автономном питании или до 330 В с дополнительным аккумулятором.
- Работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду.
Применение
- Теплосети.
- Водоканал.
- Газораспределительные сети.

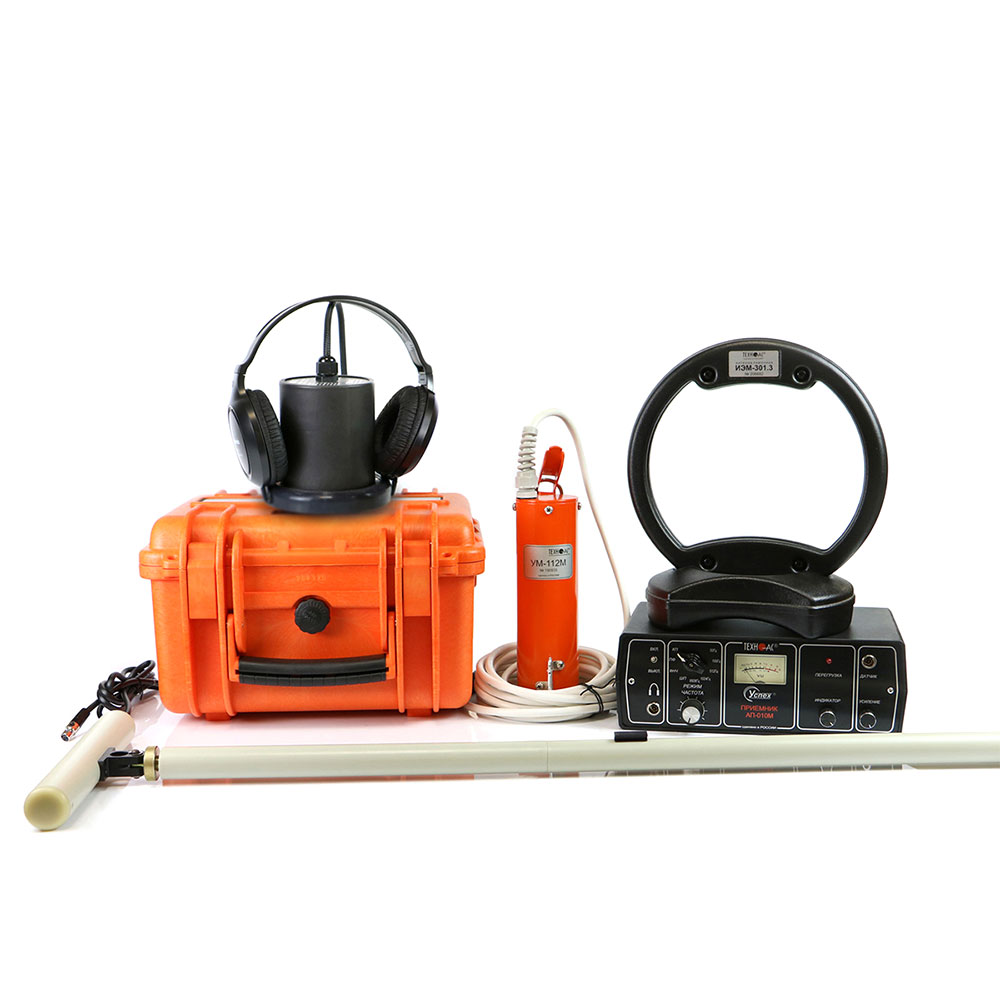

Комплектация

Наименование	Количество
Трассопоисковый приемник АП-010М	1 шт.
Генератор трассировочный АГ-120ТМ	1 шт.

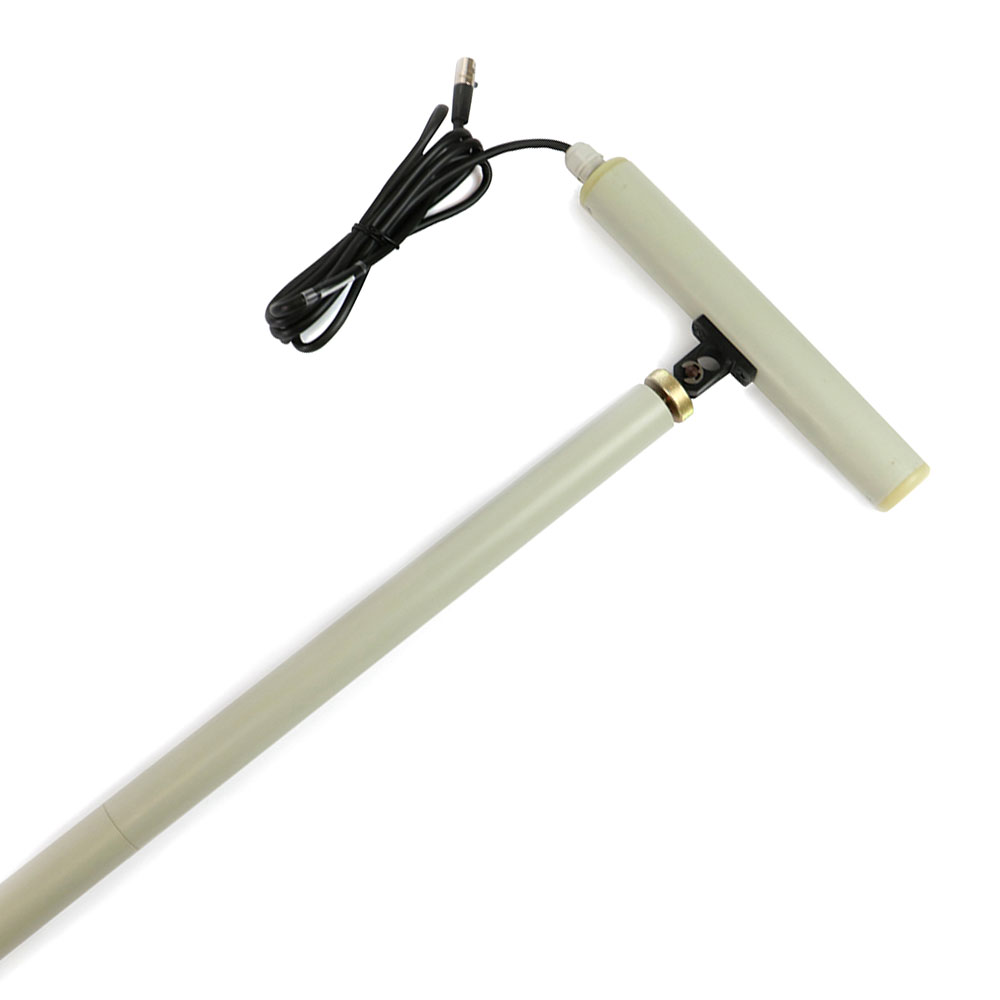

Датчик электромагнитный ЭМД-227М	1 шт.
Комплект акустического датчика АД-240	1 шт.
Головные телефоны	1 шт.

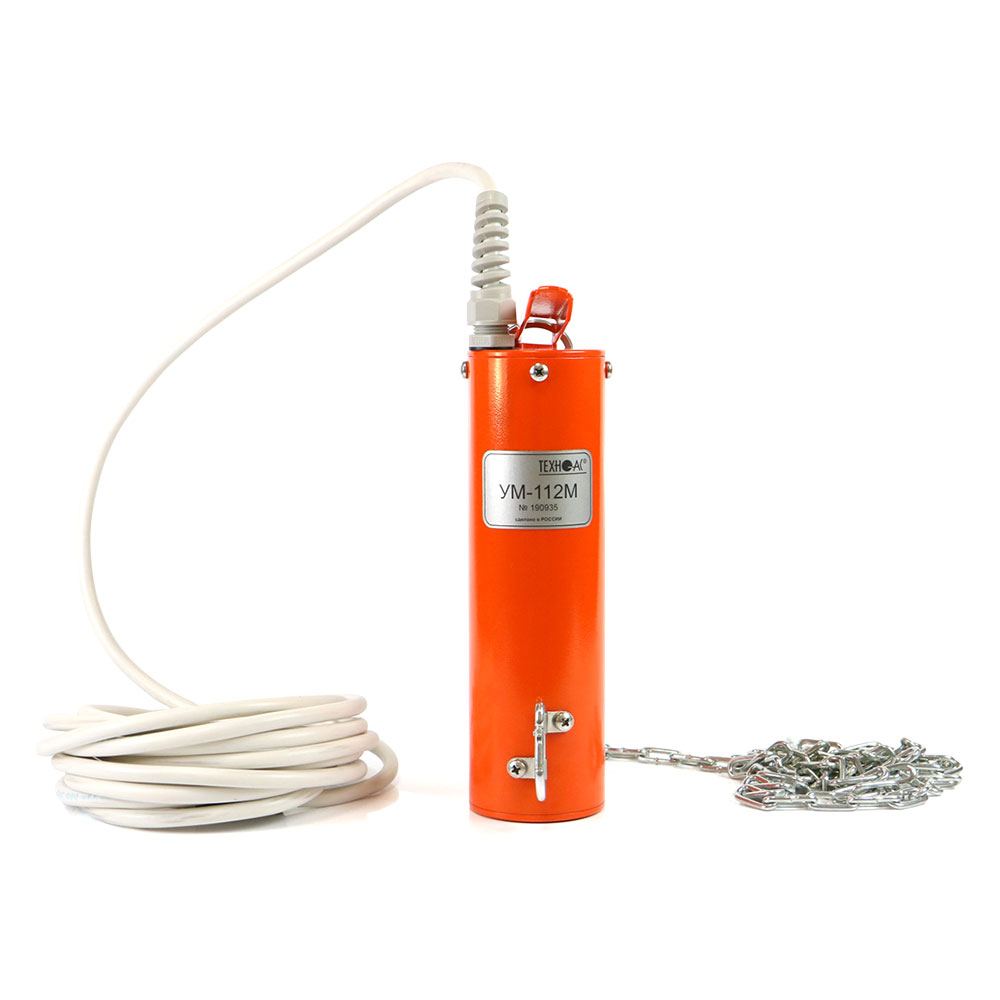

Ударный механизм УМ-112М	1 шт.
Антенна индукционная ИЭМ-301.2	1 шт.
Устройство зарядное AG120.02.100	1 шт.
Контакт магнитный АГ120.02.090	2 шт.
Штырь заземления АГ110.02.004	2 шт.
Сумка для генератора АГ-120ТМ (чехол 53181)	1 шт.
Сумка для приемника АП-010М (чехол 53108)	1 шт.
Сумка для батарейного отсека приемника (чехол 53113)	1 шт.
Сумка для ударного механизма УМ-112М (чехол 53208)	1 шт.
Сумка для антенны ИЭМ-301.2 (чехол 53107)	1 шт.
Сумка для датчика ЭМД-227М (чехол 53186)	1 шт.
Сумка для комплекта (чехол 53183)	1 шт.
Руководство по эксплуатации. Паспорт	1 шт.
