Атлет АГ-319СКИН — кабелетрассоискатель с возможностью контроля качества изоляции

В наличии

Комплект предназначен для поиска подземных коммуникаций и мест повреждения их внешней изоляции. Приемник автоматически определяет глубину залегания до 10 м, а генератор обеспечивает трассировку на расстоянии до 10 км. Подключение к трассе возможно контактным и бесконтактным способом.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,04…8 кГц, 200…9999 Гц, 40…10000 Гц, 8…40 кГц
Питание	11…14 В, 22…28 В, 4…7 В (4 элемента тип «С»), внешнее от приёмника, выходное напряжение 15 В, выходной ток 15 А max, два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Время непрерывной работы	1,7 ч (при 150 Вт автономно/200 Вт с доп. акк. 12 В), 11 ч (при 200 Вт автономно/300 Вт с доп. акк. 12 В), 20, 25 ч (при 100 Вт автономно/150 Вт с доп. акк. 12 В), 25 ч (при силе удара «С2» автономно или «С3» с доп. акк.), 4,0 ч (при 65 Вт автономно/100 Вт с доп. акк. 12 В), 62 ч (при силе удара «С1» автономно)
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	100
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Определение глубины залегания трассы	автоматически в режиме «Трасса» 0…10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме «Трасса» 0,001…9,99 А
Точность измерения тока принимаемого сигнала	±5%
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Режим 1	непрерывный «НП»
Режим 2	кратковременные посылки «ПР» (прерывистый): длительность импульса — 100 мс; частота следования импульсов — 1 Гц
Режим 3	двухчастотный «2F»: первая частота — 1024 Гц; вторая частота — 8192 Гц; соотношение амплитуд первой и второй частот — 4:1
Максимальный выходной ток — непрерывная и двухчастотная генерация	10 А
Максимальный выходной ток — кратковременные посылки	15 А
Максимальное выходное напряжение при автономном питании	220 (180 при «2F») В
Максимальное выходное напряжение с добавлением внешнего аккумулятора 12 В	330 (260 при «2F») В
Максимальная выходная мощность при автономном питании или от внешнего аккумулятора 21 В	150 Вт непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 Вт импульсы на 0,8…200 Ом
Максимальная выходная мощность с добавлением внешнего аккумулятора 12 В	200 Вт непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 Вт импульсы на 1,3…300 Ом
Максимальная выходная мощность от сетевого блока (СБП)	100 Вт на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F»
Допустимое сопротивление нагрузки	любое (0…∞); ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Время зарядки полностью разряженных автономных аккумуляторов	8 ч
Допустимый диапазон температур окружающей среды при эксплуатации генератора	-30…+45ºС
Максимальная мощность, подводимая к рамке	10 Вт
Модуль полного комплексного сопротивления на частоте 8192 Гц	36 Ом
Тип корпуса	пластмассовый, герметичный
Чувствительность датчика ДКИ-117 в положении «II»	30…1400 В
Максимально допустимое переменное входное напряжение датчика ДКИ-117	400 В
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах	15 мм²
Точность определения обрыва кабеля	0,25 м
Входное сопротивление датчика ДОДК-117	2,4 МОм
Коэффициент усиления предварительного усилителя	40 дБ

Описание

Трассопоисковый комплект предназначен для поиска подземных коммуникаций — кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов, а также мест повреждения их внешней изоляции.

В комплект входят приемник-моноблок с ЖК-дисплеем, на который выводится изображение трассы, и мультичастотный генератор. Приемник автоматически рассчитывает глубину залегания коммуникации до 10 м и величину тока в линии. Дальность работы генератора — до 10 км.

Подключение к искомой трассе возможно контактным и бесконтактным способом.

Функциональные возможности приемника АП-019.1 в различных режимах работы.

Режим «Трасса». На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме.

Режим «График». Вместе с положением трассы на индикаторе отображается график изменения уровня сигнала на рабочей частоте. Режим удобен при слабом уровне сигнала или искаженном электромагнитном поле.

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет точно локализовать коммуникацию, а также находить центры нескольких расположенных близко друг к другу коммуникаций.

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких коммуникаций, расположенных близко друг к другу.

Режим «2-частоты». Реализована опция «свой-чужой»; также можно диагностировать состояние кабелей и изоляции трубопроводов с применением внешнего генератора.
Особенности
- Цифровой трассопоисковый приемник-моноблок АП-019.1 с отображением трассы на экране.
- Автоматический расчет глубины залегания коммуникации и тока в линии.
- Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты приемника: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40…8000 Гц, радио 8…40 кГц.
- Меню на русском и английском языках.
- Автоматическое согласование генератора по заданному току в нагрузке.
- Мультичастотный генератор АГ-120ТМ с частотами 200…10000 Гц.
- Автоматический выбор выходной мощности.
- Встроенный «мультиметр выхода» показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Выходной ток до 15 А.
- Выходное напряжение до 220 В при автономном питании и до 330 В с дополнительным аккумулятором.
- Возможна работа с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможна работа в дождливую погоду.
Применение
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций генератором на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий и внешней изоляции трубопроводов и кабелей.
- Обследование участков местности перед земляными работами.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Комплектация

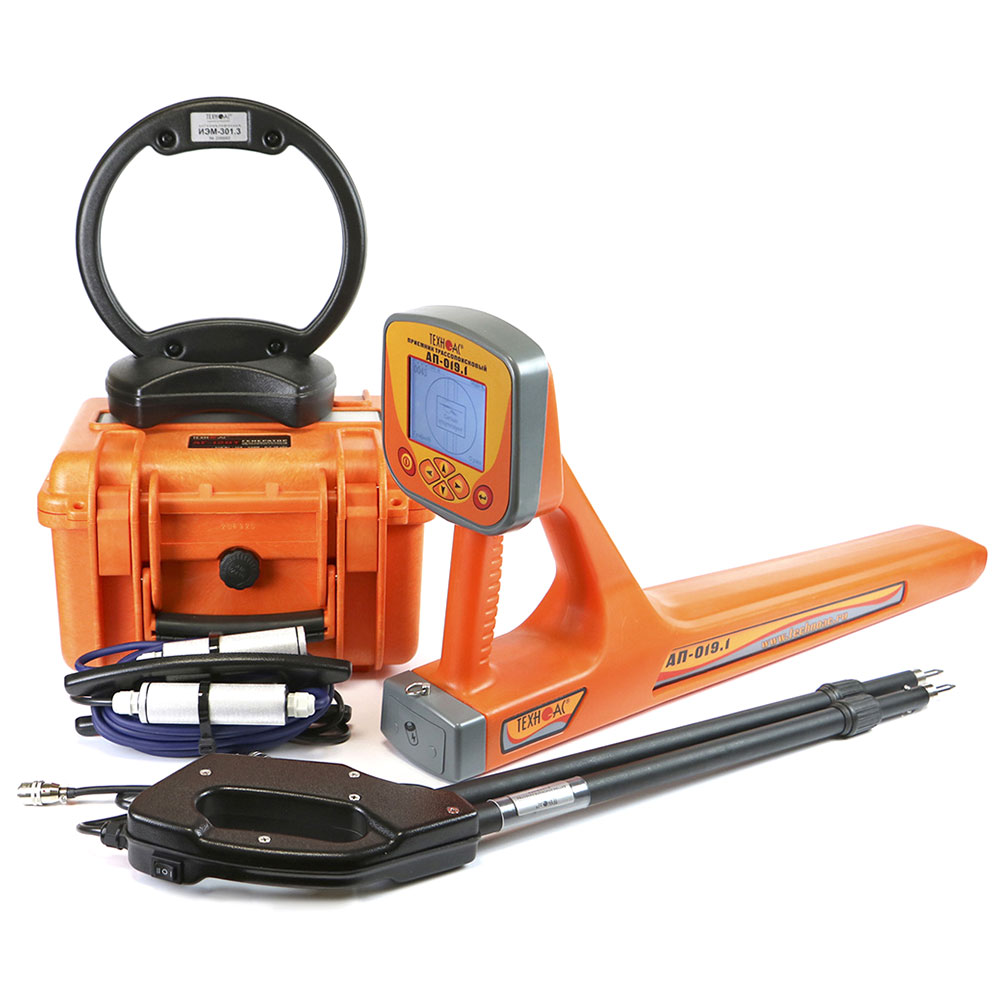

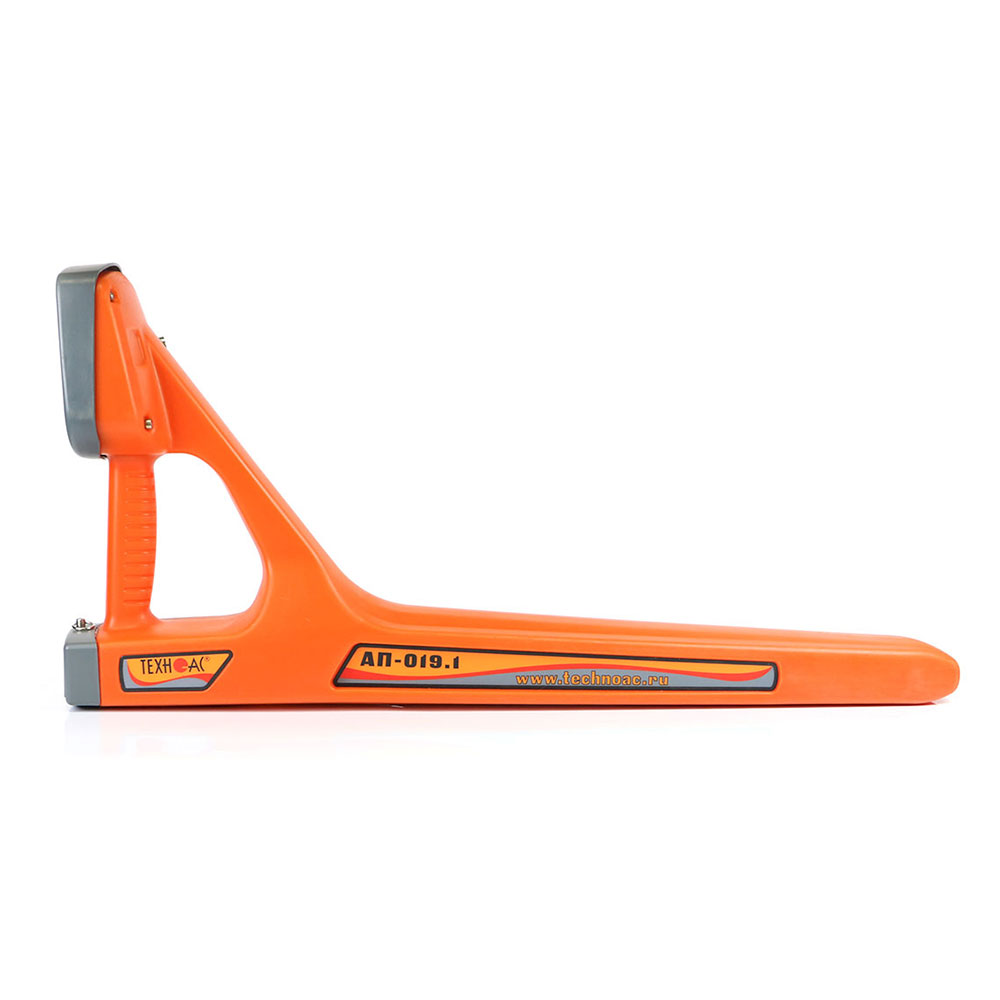

- Трассопоисковый приемник АП-019.1 — 1 шт.

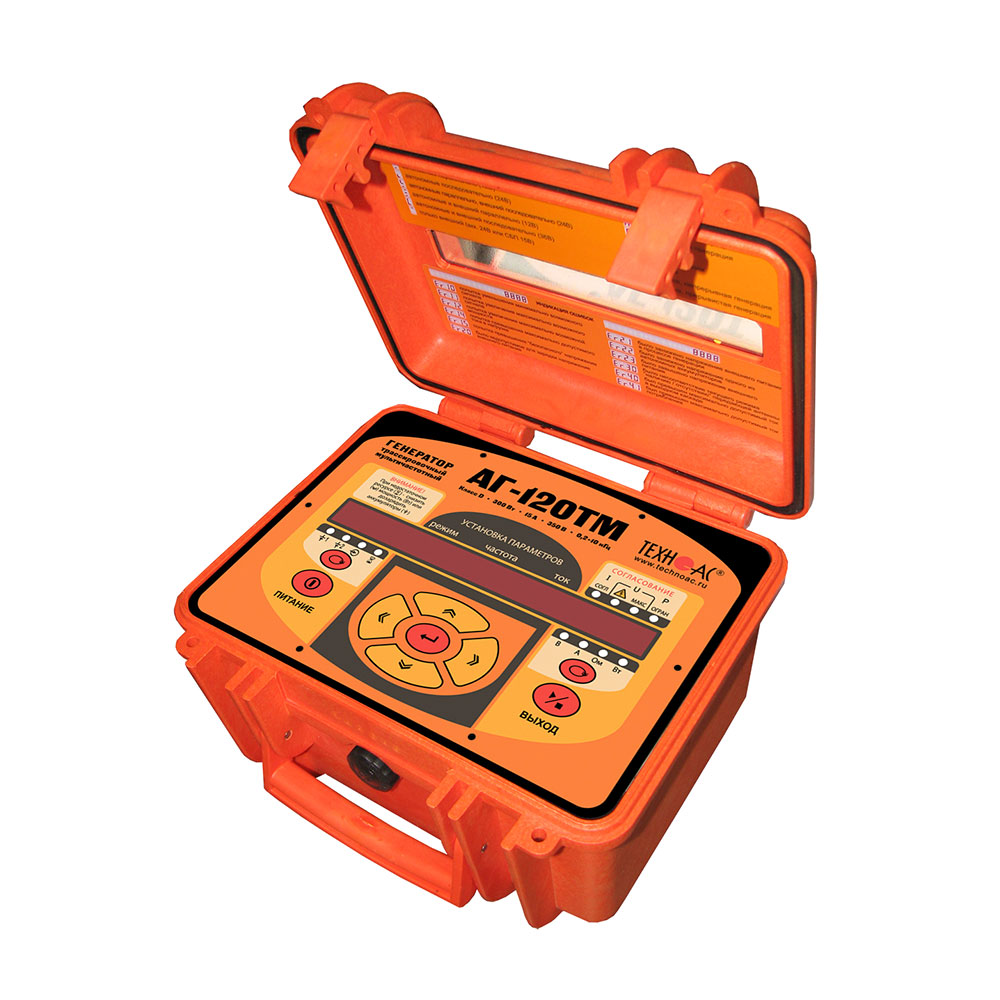

- Генератор трассировочный АГ-120ТМ — 1 шт.
- Индукционная антенна ИЭМ-301.3 — 1 шт.
- Устройство зарядное AG120.02.100 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.

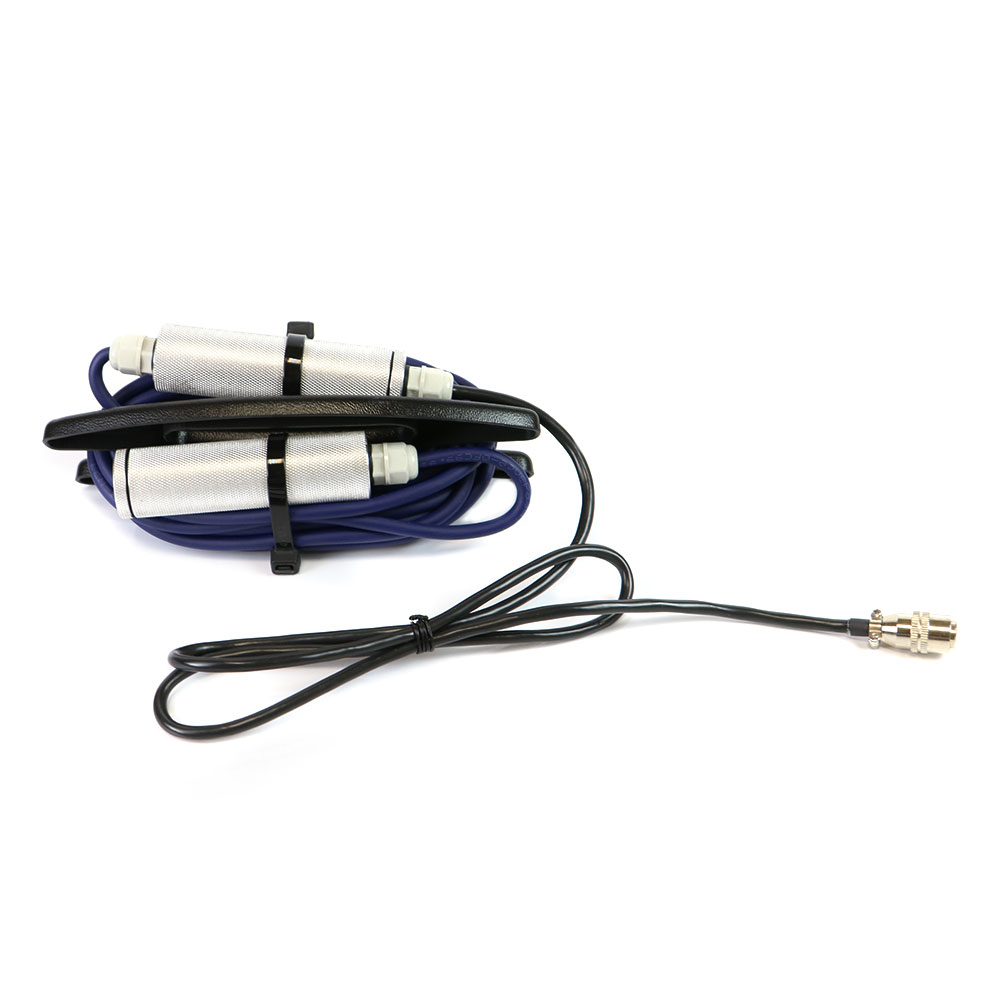

- Датчик контроля качества изоляции ДКИ-117 — 1 шт.

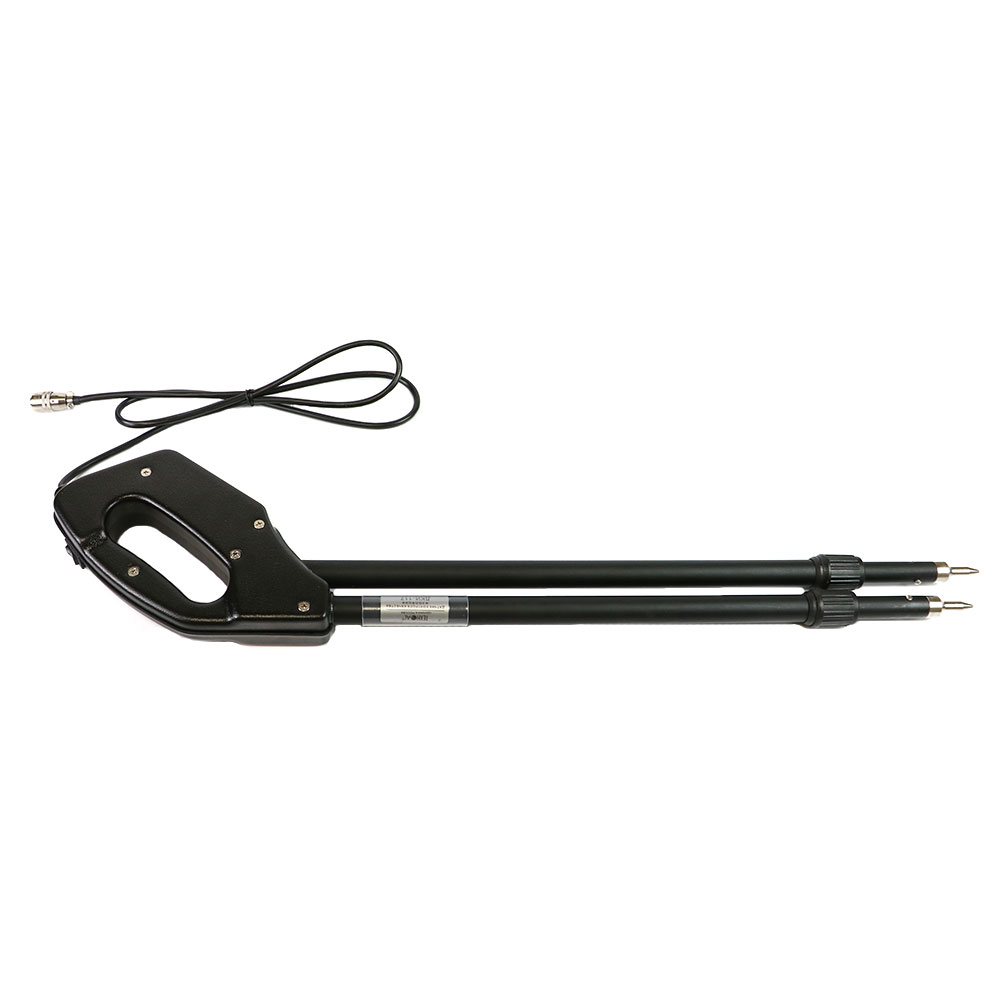

- Датчик определитель дефектов коммуникаций ДОДК-117 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки — 4 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для генератора АГ-120ТМ (чехол 53181) — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Сумка для ДКИ (чехол 53178) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
Документы
Дополнительно
- Комплект аксессуаров для заземления коммуникации

  8 037 ₽
- NR-117M — накладная рамка

  48 627 ₽
- Индукционные клещи CI-110/50 — клещи индукционные

  30 144 ₽
- CI-110/100 — клещи индукционные

  36 249 ₽
- CI-110/125 — клещи индукционные

  71 721 ₽
- MED-127 — малогабаритный электромагнитный датчик

  12 927 ₽
