Успех КБИ-309К — кабелеискатель с функцией сохранения GPS/ГЛОНАСС координат

В наличии

Трассопоисковый приемник-моноблок с ЖК-дисплеем для поиска кабелей и подземных инженерных коммуникаций. Определяет глубину залегания трассы до 10 м и сохраняет координаты точек с помощью встроенного GPS/ГЛОНАСС-модуля.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	100(120), 1024, 32768, 50(60), 512, 8192
Глубина обнаружения	0…10 м, автоматически в режиме «Трасса», по нажатию кнопки в режиме «Зонд»
Питание	4 элемента тип «С», 4…7 В, внешний аккумулятор (Power Bank — опция)
Время непрерывной работы	20
Диапазон рабочих температур	-20…+60°С, -30…+60°С
Степень защиты оболочки	IP54
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое – для 2D отображения «Трасса»; полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; автоматическое / ручное (по выбору) – для режима «2 частоты»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	0,01…9,99 А; автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	2D визуализация положения трассы относительно прибора; глубина залегания трассы; ток сигнала; графики уровня сигнала; сила сигнала; параметры настройки и управления
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут

Описание
Трассопоисковый приемник выполнен в виде моноблока с большим ЖК-дисплеем. На экране отображается трасса. Прибор автоматически рассчитывает и выводит глубину залегания коммуникации до 10 м и величину тока в линии.

Встроенный GPS/ГЛОНАСС-модуль определяет и записывает координаты нахождения коммуникации. Режим «Зонд» предназначен для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).

Назначение кабелеискателя Успех КБИ-309К.
- Поиск электрических кабелей под напряжением.
- Поиск и трассировка подземных инженерных коммуникаций: газопроводов, трубопроводов, силовых и телефонных кабелей.
- Определение залегания подземных коммуникаций на глубине до 10 м.
- Запись GPS/ГЛОНАСС координат и составление карт найденных коммуникаций.
- Трассировка неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Функциональные возможности приемника АП-019.3 в различных режимах работы.

Режим «Трасса». Основной режим трассировки. На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск происходит в полуавтоматическом режиме.

Режим «График». Дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим удобен при слабом уровне сигнала или искажении электромагнитного поля.

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации, а также находить центры нескольких близко расположенных коммуникаций.

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких близко расположенных коммуникаций.

Режим «2-частоты». Включает опцию «свой-чужой»; также позволяет диагностировать состояние кабелей и изоляции трубопроводов с применением внешнего генератора.

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС-модуля. Встроенный модуль определяет текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти сохраняются дата, время, текущие координаты и измеренные параметры точек магистрали: глубина залегания и величина тока. Сохраненные данные переносятся на ПК для нанесения на карту и дальнейшей обработки: редактирования взаимосвязи между точками, построения трека, сохранения трека в базе данных, а также в KML- или CSV-файл.

Программа MapProgram. Предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками, построения трека и сохранения трека в базе данных, а также в KML- и CSV-файлы. Все считанные точки сохраняются в базе данных GPSdb в папке с исполняемым файлом. Для работы с данными прибор подключается к компьютеру с помощью кабеля USB.

Системные требования к компьютеру для MapProgram.
- Операционная система: Windows XP, 8.1, 8, 7, Vista или 10, 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz или Athlon XP 1500+ processor или выше.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB свободного пространства.
Вся необходимая информация для работы с программой содержится в разделе «Справка».

Программа Менеджер АП-019. Предназначена для считывания сохранённых точек с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображения их на карте, редактирования взаимосвязи между точками, построения трека и экспорта в KML, CSV, XLSX и DXF форматы.

Системные требования к компьютеру для Менеджера АП-019.
- Операционная система: Windows 7/10/11 (32/64 Bit).
- CPU: Intel Core 2 Duo или Phenom II x4/x6 и выше.
- ОЗУ: 2 GB.
- Место на жестком диске: 500 МБ.
Вся необходимая информация для работы с программой содержится в разделе «Справка».
Особенности

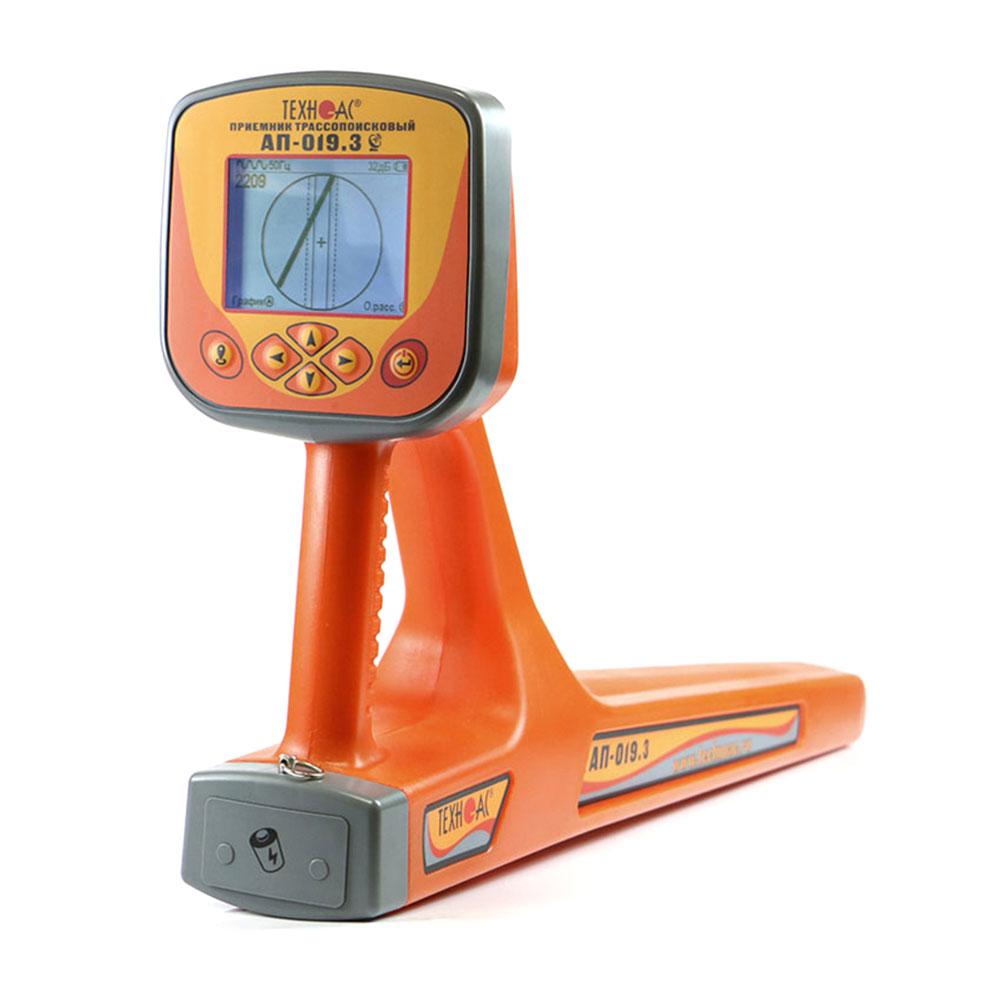

- Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат нахождения коммуникации.
- Режим «Зонд» для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Несколько вариантов отображения информации на индикаторе: «Трасса», «График», «График+», «Минимум максимум»; режимы «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц; широкая полоса 40…8000 Гц; радио 8…40 кГц.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank; при отрицательных температурах внешний аккумулятор можно прятать под одежду оператора.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
Комплектация
- Трассопоисковый приемник АП-019.3 — 1 шт.
- Батарейки — 4 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
