Измеритель шероховатости портативный с выносным датчиком Mitutoyo Surftest SJ-210 с поверкой

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Измеряемые параметры шероховатости	Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, mr(c), dc, Rpk, Rvk, Rk, Mr1, Mr2, Lo, R, AR, Rx, A1, A2, Vo
  Диапазон измерений	100/0.006 (от -50 до +50), 25/0.002 (от -12.5 до +12.5), 360/0.02 (от -200 до +160)
  Отсечка шага	0.0025; 0.008, 0.08; 0.25; 0.8; 2.5
  Тип фильтра	2RC75%, 2RC-PC; Гауссов фильтр
  Погрешность измерений	5
  Питание	Встроенный AC адаптер или перезаряжаемая Ni-MH батарея
  Диапазон рабочих температур	от 5 до 35
  Увеличение вертикальное	10 – 10 000 (автом.)
  Увеличение горизонтальное	1 – 1000 (автом.)
  Длина оценки	мин. 0.08; макс. 16.0
  Перемещение датчика	16 или 5.6
  Измерительное усилие	0.75
  Число базовых длин на длине оценки	От 1 до 10 (от 0.08 до 16 мм через 0.01 мм)
  Радиус щупа	2 или 5 (60º/90º)
  Стандарты шероховатости	DIN, EN, ISO, VDA, ANSI, JIS, MOTIF

• Описание

  Основные сведения о профилометре Mitutoyo Surftest SJ-210.

  Изготовитель: Mitutoyo Corporatiom (Япония).

  Состояние: новое изделие.

  Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в течение 40 рабочих дней с даты проведения поверки.

  Основные данные серии 178 (Surftest) измерителей шероховатости Mitutoyo.

  Японские приборы для измерений параметров шероховатости серии 178 выпускаются компанией Mitutoyo в модификациях Surftest SJ-210, Surftest SJ-310 и Surftest SJ-410.

  Прибор состоит из блока с измерительным преобразователем и приводом, а также процессорного блока. Действие измерителя основано на ощупывании неровностей исследуемой поверхности алмазной иглой и преобразовании возникающих механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям. Сигнал усиливается и преобразуется в микропроцессорном блоке.

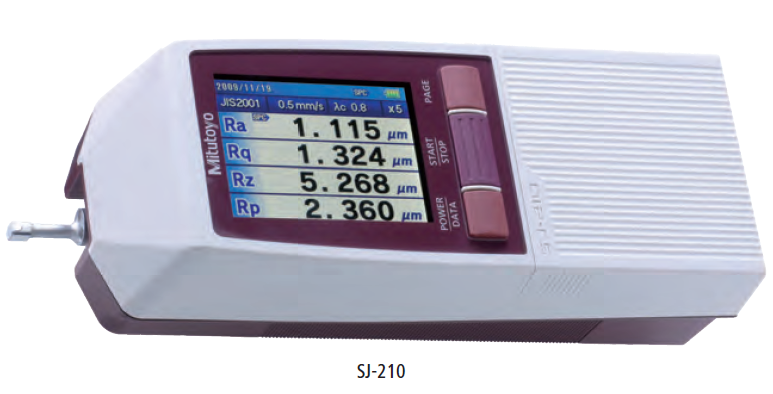

  Результаты измерений выводятся на жидкокристаллический дисплей в виде числовых значений параметров шероховатости, профиля поверхности и кривых распределения, либо через интерфейсы RS-232 и высокоскоростной USB передаются на внешний компьютер для обработки. Результаты можно сохранять на карте памяти; объём памяти составляет 10 000 измерений.

  Питание осуществляется от сети переменного тока через встроенный адаптер или от батареи, что позволяет использовать прибор в цехах предприятий.

  Процессорный блок измерителя компании Mitutoyo.

  Состоит из дисплея, клавиатуры, оперативной и вычислительной памяти, панели с разъёмами USB, зарядки и других элементов.

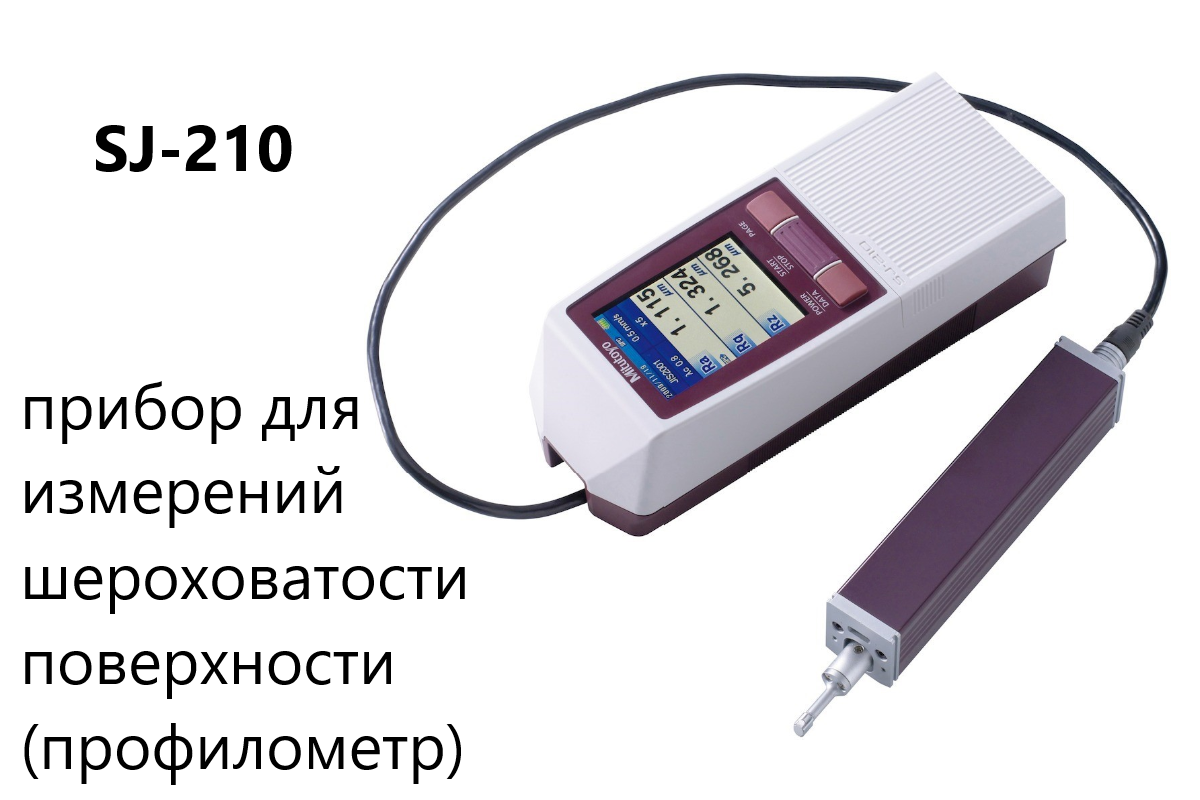

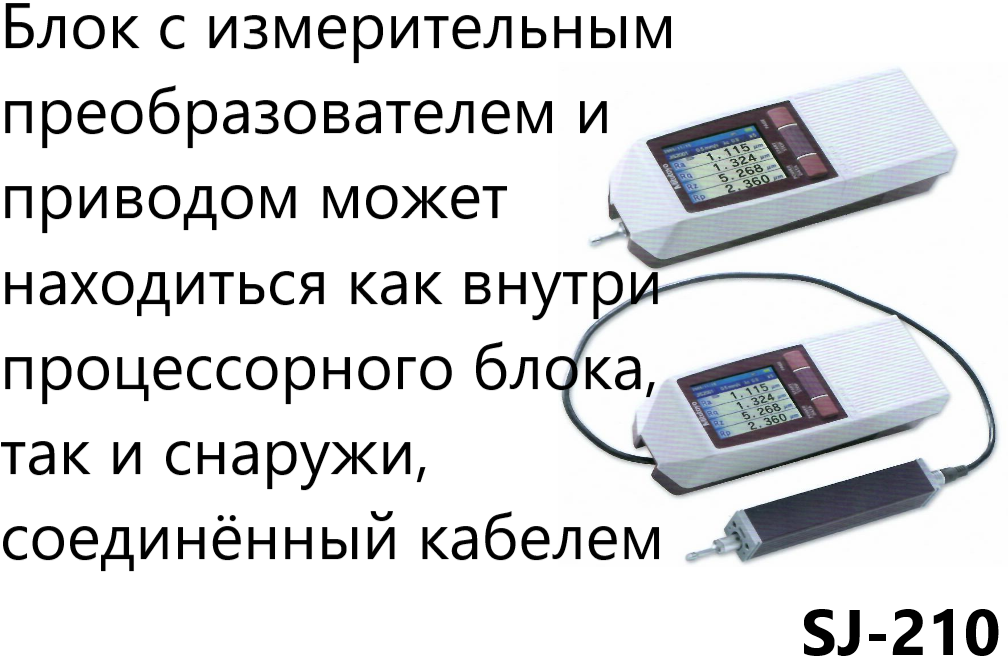

  Блок с измерительным преобразователем и приводом.

  Привод. Измерители Mitutoyo моделей Surftest SJ-210 и Surftest SJ-310 оснащаются стандартным мотоприводом, мотоприводом с втягивающимся щупом (R тип) или мотоприводом для измерений в направлении, перпендикулярном продольной оси датчика (S тип).

  • Стандартный тип — тип привода для продольного трассирования.
  • R тип с автокасанием (автопозиционированием) предназначен для безопасного измерения шероховатости. Перед началом измерений датчик находится выше поверхности, а в начале измерения опускается на неё. При возвратном движении датчик поднимается до исходной позиции.
  • S тип с поперечным перемещением позволяет измерять скрытые поверхности в поперечном направлении, включая шейки коленчатого вала, детали EDM, фланцы и глубокие канавки.

  Измерительные преобразователи.

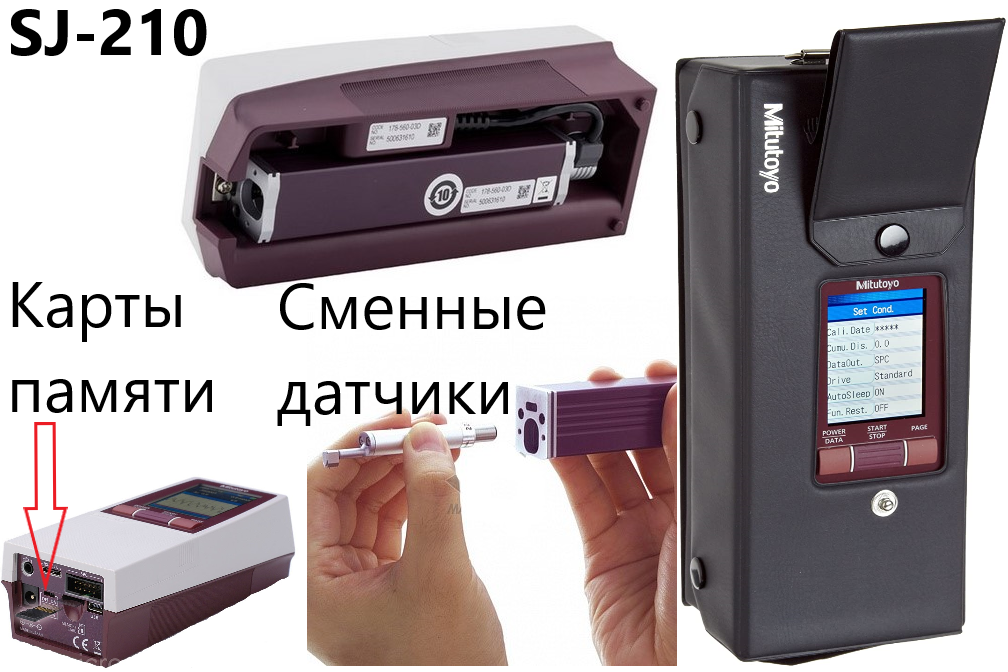

  Измерительный преобразователь Mitutoyo представляет собой индуктивный датчик. Для расширения области использования приборы оснащаются набором датчиков, различающихся радиусом закругления щупа, размером, положением и формой опоры.

• Документы

  • Измерение шероховатости объектов высокого класса чистоты профилометром Surftest SJ-210 и мерой шероховатости ПРО-10
  • SJ-210 и SJ-310 профилометры SURFEST. Описание прибора и принадлежностей
  • SJ-410 профилометры SURFEST. Описание прибора и принадлежностей
  • Измерительный штатив с гранитной плитой и с T-образным пазом. Код товара 178-029. Сертификат
  • Измерительный штатив с гранитной плитой и с T-образным пазом. Код товара 178-039. Инструкция (Engl)
  • Профилометр Surftest SJ-210. Прибор для измерения шероховатости поверхности SJ-210-RUS. Руководство пользователя PDF
  • Краткое руководство по измерению шероховатости поверхности от Mitutoyo
  • Профилометр Surftest SJ-310 Тех.характеристики, модели и № для заказа. Каталог 2019г.

• Комплектация

  Базовая комплектация согласно документации изготовителя:

  • Прибор Surftest SJ-210 — 1 шт.
  • Руководство по эксплуатации — 1 экз.
  • Мера шероховатости — 1 экз.
  • Методика поверки — 1 экз.
  • Регулируемый по уровню столик для Surftest SJ-410 — 1 экз.
  • Рулон термобумаги — 5 экз.

• Совместимость

  •

    Измерительный штатив ТА1520 с металлической плитой для ИШП-210/TR-200/210/220
