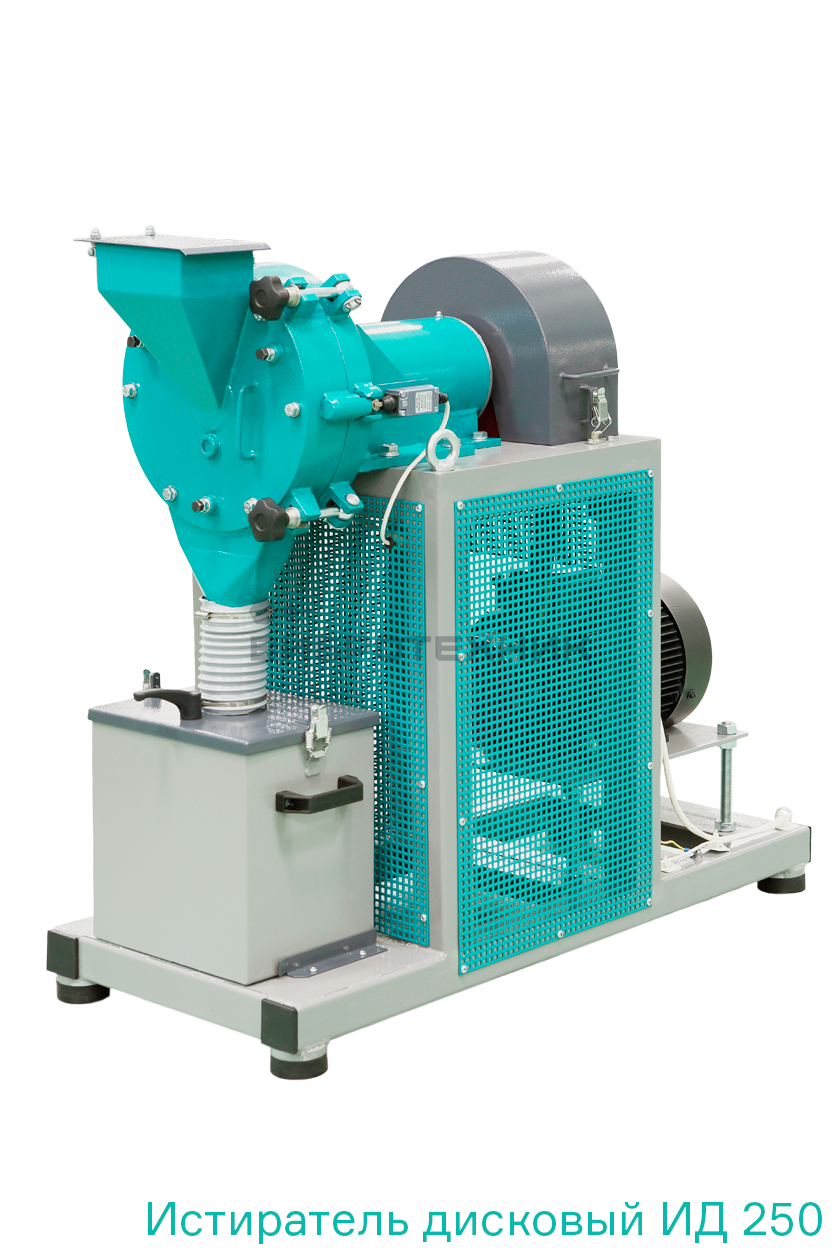

Истиратель дисковый ИД 250

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение, В	380
  Мощность, Вт	4000
  Диапазон скорости вращения	1500
  Объем	12/8
  Средний размер частиц продукта истирания при минимальном зазоре между дисками, мкм	50-70
  Размер частиц продукта истирания при минимальном зазоре между дисками, мкм	90%<100
  Крупность исходного материала, мм, не более	10
  Твердость исходного материала, не более	7 ед. по Моосу
  Производительность, кг/ч	20-250
  Диапазон регулировки зазора между дисками, мм	0.1-5.0
  Материал дисков - чугун	ЧХ16М2
  Твердость дисков - чугун	53-58 HRС

• Описание

  В дисковом истирателе измельчение происходит за счет истирания — одновременной деформации сжатия и сдвига. В состав истирателя входят откидная камера с загрузочной и разгрузочной воронками, приемная емкость, стационарная камера, истирающие диски, корпус с приводным валом, рама и электродвигатель.

  Крупность частиц конечного продукта определяется зазором между торцевыми поверхностями дисков. Регулировка расстояния между дисками осуществляется перемещением приводного вала с подвижным диском в осевом направлении. Рабочая камера образована внутренней поверхностью откидной камеры и рабочими поверхностями истирающих дисков. На периферии торцевая поверхность дисков плоская, а вблизи центра имеет клиновидную форму. Крутящий момент от электродвигателя передается на приводной вал через ременную передачу.

  Принцип работы. Измельчаемый материал подается в загрузочную воронку, откуда через отверстие в откидной камере и центре неподвижного диска поступает в рабочую полость между дисками. Под действием центробежных сил частицы движутся от центра к краям дисков, постепенно измельчаясь. Частицы, прошедшие через зазор между дисками, попадают в рабочую камеру и ссыпаются через разгрузочную воронку в приемную емкость.

  Производительность дискового истирателя зависит от физических свойств измельчаемого материала, его размера на входе и требуемой крупности на выходе. Из-за теплового расширения вала зазор между дисками может уменьшиться на 0,2 мм; это необходимо учитывать, чтобы исключить соприкосновение дисков при работе на минимальном зазоре.

  Протоколы испытаний. В таблице указан протокол ИД 250/4 для измельчения древесного угля: исходная крупность — 15 мм, конечная — 0,05–0,315 мм.

• Документы

  • Открыть прайс
  • Скачать руководство по эксплуатации
  • Скачать описание товара

• Видео

• Особенности

  Эффективность измельчения. Используются диски с клиновидными поверхностями для предварительного измельчения и плоскими поверхностями для доизмельчения. Увеличена площадь плоской зоны дисков.

  Удобство обслуживания. Подвижные узлы смазываются через пресс-масленки. Предусмотрены устройство натяжения клиноременной передачи и инструмент для регулировки зазора.

  Безопасность эксплуатации. Концевые микровыключатели исключают запуск истирателя с открытой камерой измельчения или откинутым кожухом. Вращающиеся детали и узлы закрыты кожухами.

  Высокая производительность. Подвижный и неподвижный диски увеличенного диаметра и электродвигатель мощностью 4 кВт позволяют достичь высокой производительности.

  Комплектация питателем. Дополнительная комплектация вибрационным питателем ПГ 1 или ПГ 2 обеспечивает регулировку и увеличение производительности до 20%, снижение износа рабочих органов и уровня пыления, а также разгрузку оператора.

  Комплектация пультом управления. Пульт предназначен для запуска и остановки оборудования. Он обеспечивает автоматическое отключение питания при превышении максимального значения тока или коротком замыкании, защиту оператора от поражения током и защиту электродвигателя от перегрузки.

  Откидная рабочая камера. Обеспечивает быстрый доступ к подвижному и неподвижному дискам для очистки или замены.

  Качественные запчасти. Подвижный и неподвижный диски изготовлены из высокопрочного серого чугуна ЧХ16М2 или стали 110Г13Л, взаимозаменяемы и могут быть развернуты на 180°.

• Применение

  Отрасли применения: горнодобывающая, металлургическая, строительная и химическая.

  Примеры материалов: ферросплавы, руды, гранит, мрамор, известняк, уголь, кокс, шлаки, трепел, силикагель, автомобильный катализатор, стекло и соль.

• Комплектация

  Базовый комплект поставки:

  • Истиратель в сборе с пультом управления МПУЗ-06.
  • Специальные ключи для регулировки зазора — 2 шт.
  • Тара и упаковка.

  Рекомендуемый комплект поставки:

  • Базовый комплект.
  • МАПУ3-05.
  • Опора питателя ПГ 1.
  • Питатель ПГ 1.
  • Комплект дисков — 2 шт.
  • Дополнительный бак или приемная емкость.
  • Совок большой (1,0 л).
  • Тара и упаковка.

• Дополнительно

  •

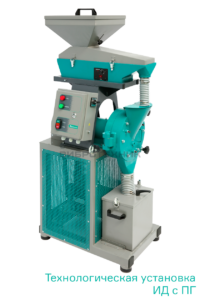

    Технологическая установка ИД с ПГ 1
