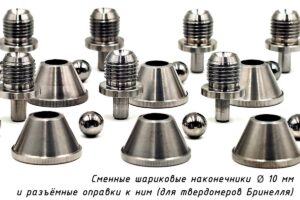

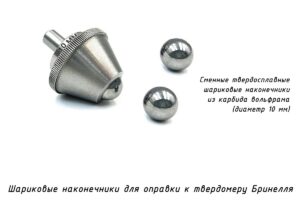

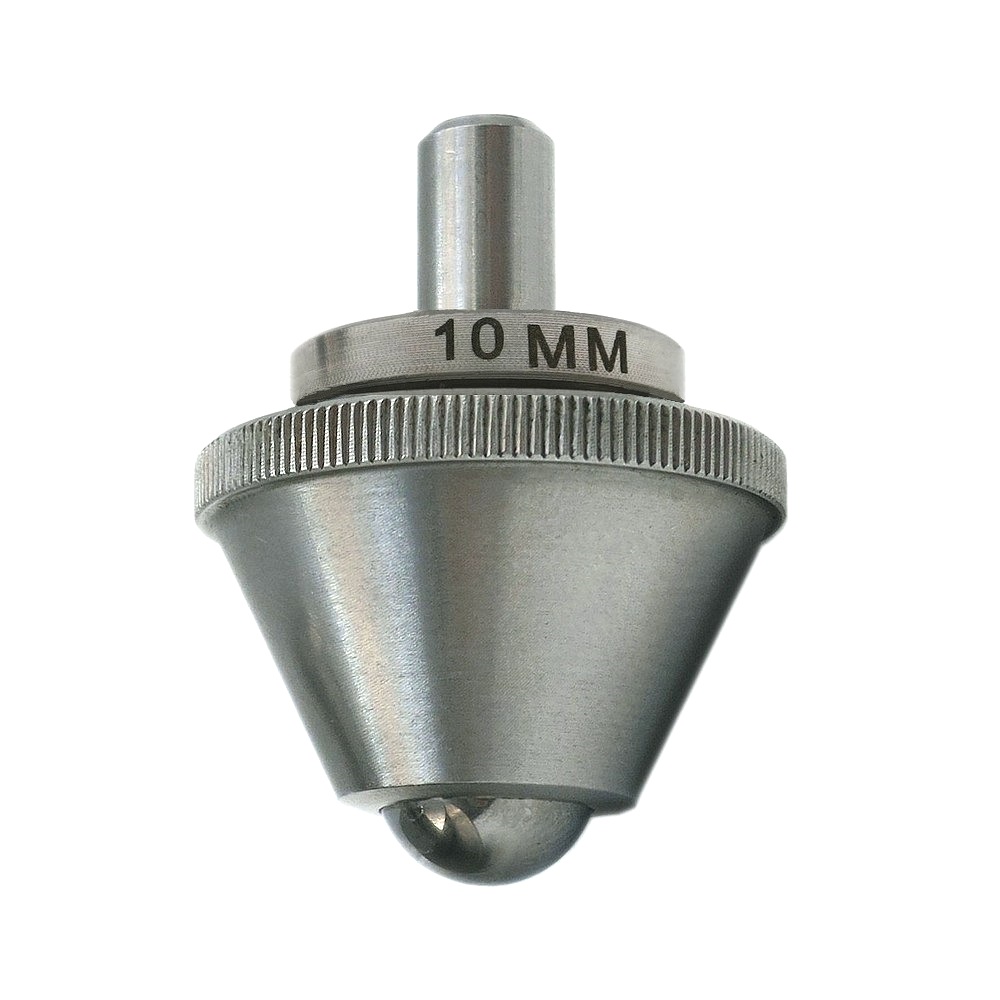

Индентор / наконечник шариковый (D 10 мм) к твердомеру Бринелль в оправке по ГОСТ 9012-59

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал рабочей части	Твёрдый сплав
  Форма рабочей части алмаза	Сферическая (шар)
  Материал оправы	Сплавы с механическими свойствами, позволяющими приложить необходимые нагрузки по ГОСТ 9012-59
  Диапазон измерений	До 35 НВW, От 3 до 20 НВW, От 50 до 218 НВW, От 50 до 327 НВW, От 95,5 до 650 HBW
  Испытательная нагрузка	100 кгс (980,7 Н), 1000 кгс (9807 Н), 1500 кгс (14710 Н), 250 кгс (2452 Н), 3000 кгс (29420 Н), 500 кгс (4903 Н)
  Карбид вольфрама WC/Co	94/6 max %
  Твёрдость	не менее 1500 HV10
  Плотность	14,8 г/см3
  Прочность на изгиб	2600 Мпа
  Размер зерна	1,2 мкм
  Диаметр наконечника	10 миллиметров
  Среднее отклонение от номинального диаметра	±1 мкм

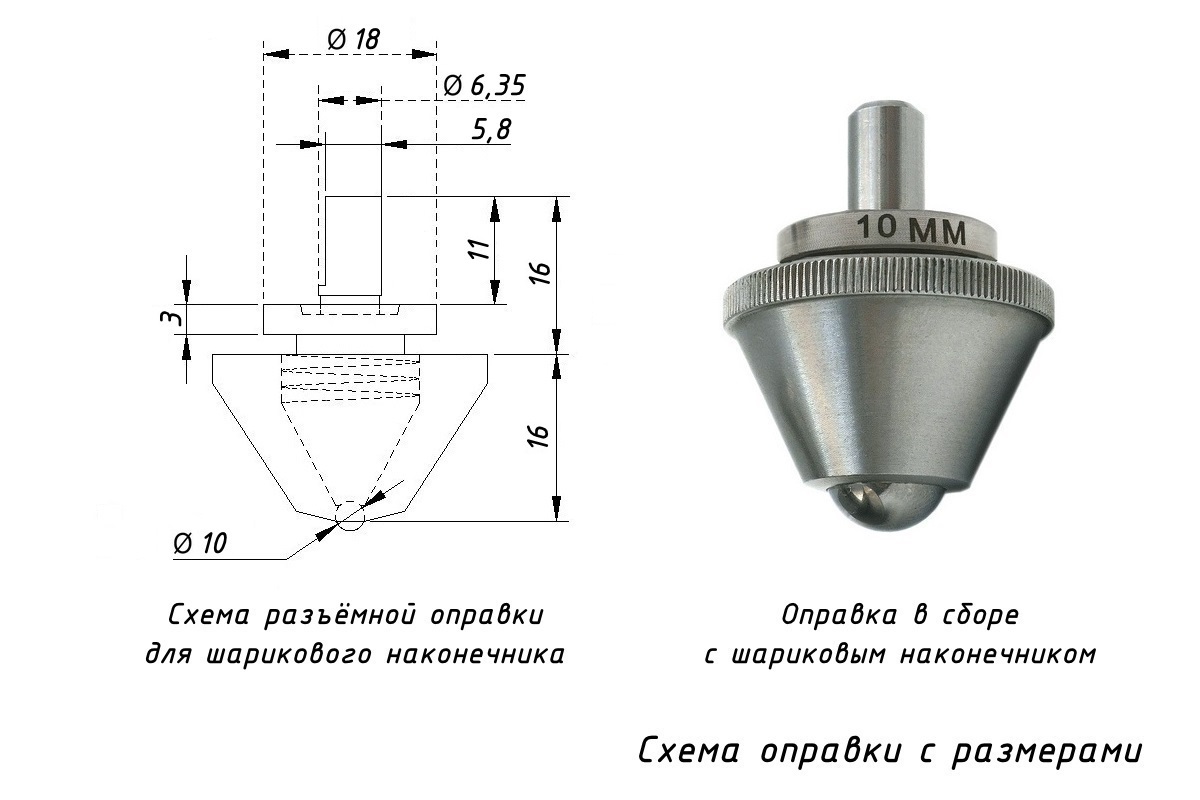

  Конструкция	Ненормированная, разъёмная
  Коэффициент нагружения HBW 10/3000	30
  Коэффициент нагружения HBW 10/1500	15
  Коэффициент нагружения HBW 10/1000	10
  Коэффициент нагружения HBW 10/500	5
  Коэффициент нагружения HBW 10/250	2,5
  Коэффициент нагружения HBW 10/100	1

• Описание

  Состояние в реестрах средств измерений. Наконечник не подлежит внесению в реестр средств измерений Российской Федерации, а также в указанные реестры Российской Федерации, Республики Беларусь и Республики Казахстан. Иные регистры, удостоверения, заключения и разрешения отсутствуют.

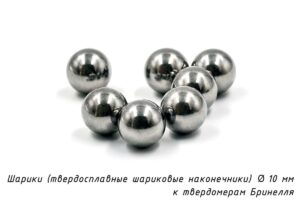

  Основные сведения о шариковых наконечниках диаметром 10 мм для твердомеров Бринелля.

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка невозможна, поскольку изделие не внесено в госреестр СИ РФ.

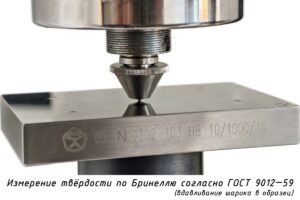

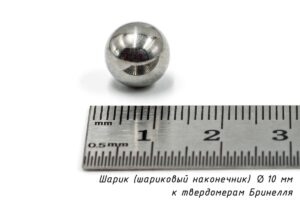

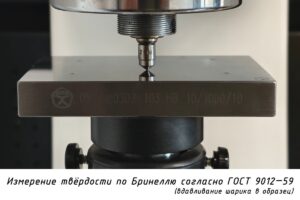

  Наконечник шариковый диаметром 10 мм предназначен для приборов измерения твёрдости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012-59.

  Шариковые наконечники также используются для специализированного применения:

  • в ОАО «РЖД» — для измерения твёрдости колодок тормозных чугунных для локомотивов согласно ГОСТ 30249-97 (п. 6.3.) и ГОСТ 28186-89 (п. 3.3.);
  • для измерения твёрдости титана губчатого по ГОСТ 30311-96 (п. 6.5.).

  Внимание. В 2024 году принят ГОСТ Р 8.1038—2024 (ИСО 6506-1:2014) «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твердости по шкалам Бринелля. Часть 1. Метод измерений». Дата введения в действие нового государственного стандарта — 30 сентября 2026 г.

  Твердомеры Бринелля, для которых подходит шариковый наконечник (D = 10 мм) в разъёмной оправке. Наконечники подходят для приборов измерения твёрдости по Бринеллю производителей Метолаб, Точприбор, ЗИП, Импульс, Тестсистемы, Метротест, Точприбор Северо-Запад, TIME Group Inc, Wilson Hardness Group, Zwick / Roell и LTF S.p.A. / Galileo.

  Рекомендуемый порядок установки и замены индентора.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Хвостовик индентора необходимо установить вглубь посадочного места до упора и обжать.
  4. Разместить на предметном, измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Для шарикового наконечника диаметром 10 мм единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости, вычислить среднее значение и сравнить его со значением твёрдости эталонной меры. При выходе за пределы допустимой погрешности произвести калибровку твердомера согласно инструкции изготовителя.

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 3722-81 Шарики
  • ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
  • ГОСТ 8.1038-2024 (ИСО 6506-1-2024) Металлы и сплавы. Измерения твердости по шкалам Бринелля. Метод измерений.
  • ГОСТ-22761-77-Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами

• Комплектация

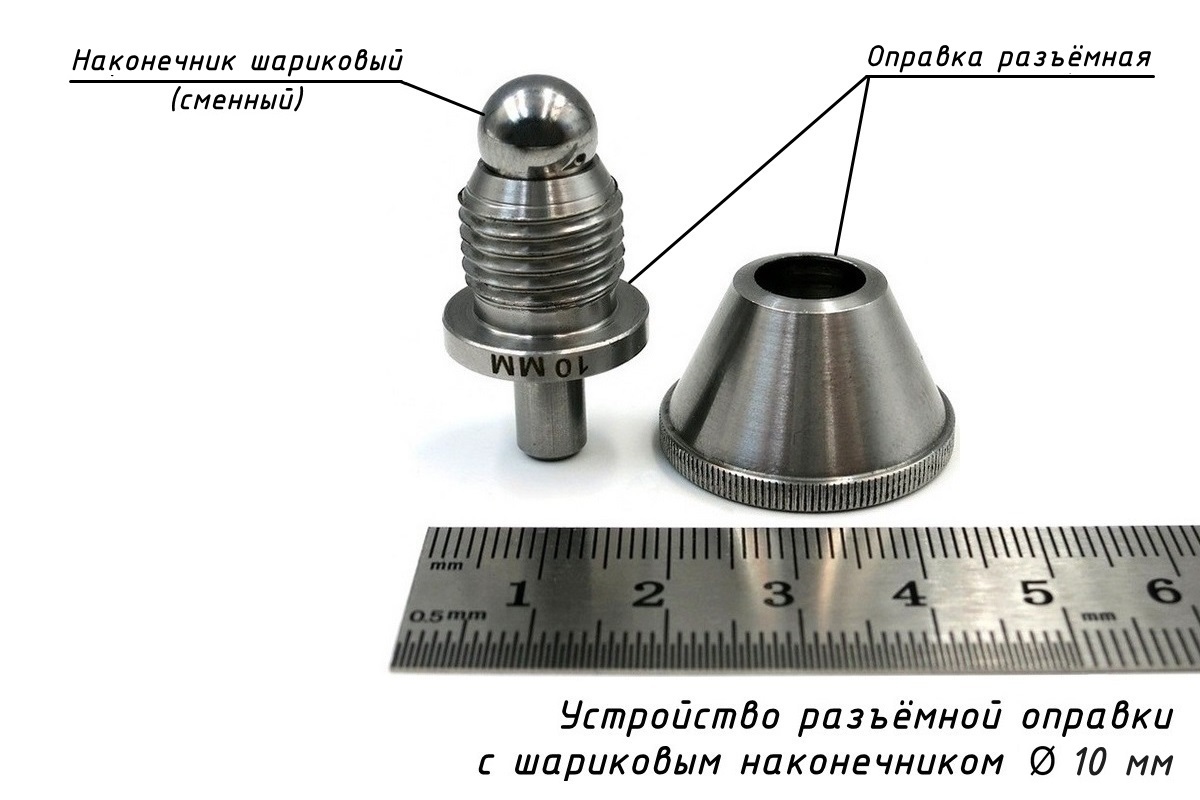

  • Наконечник шариковый (D = 10 мм) твердосплавный — 1 шт.

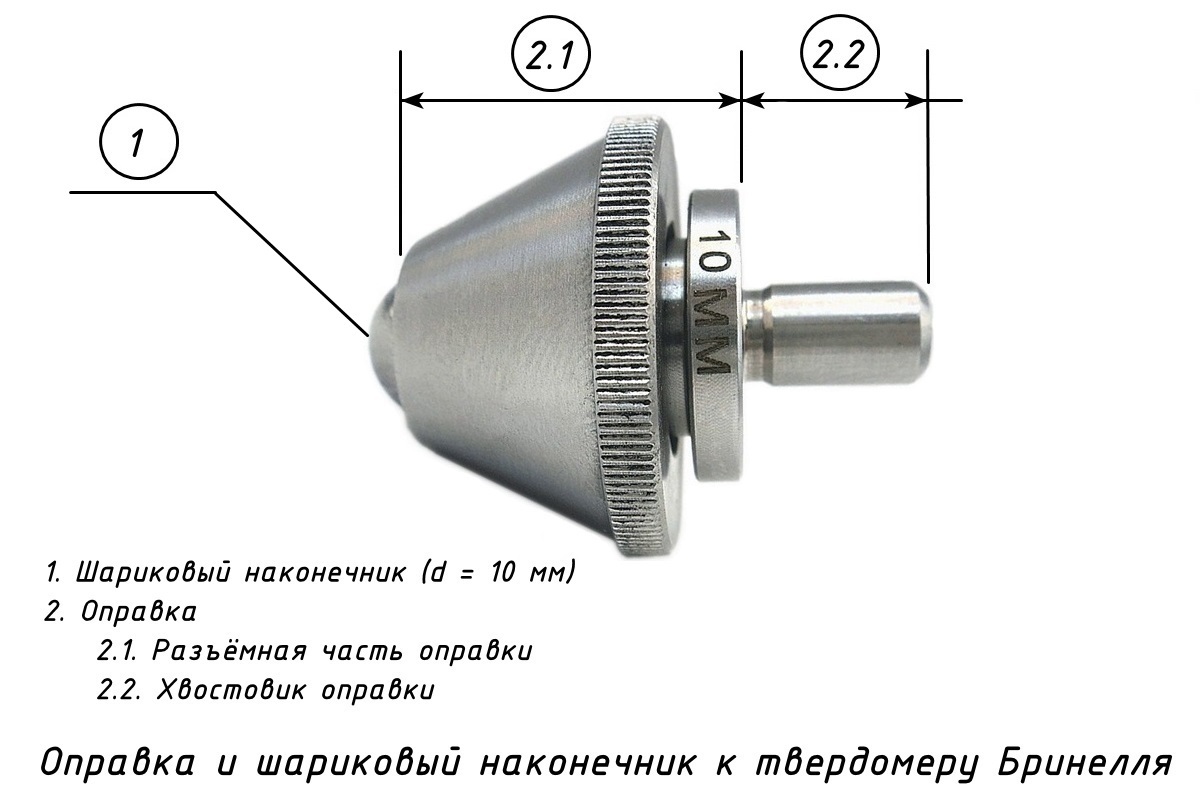

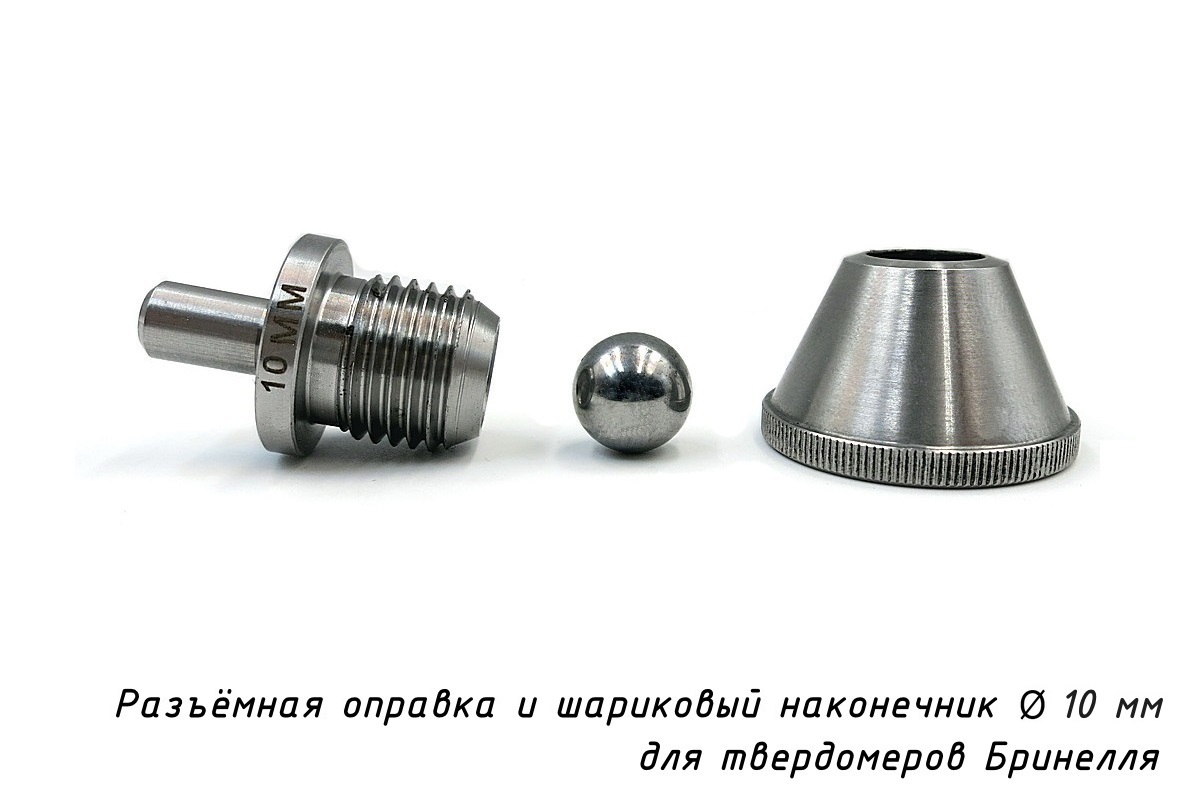

  • Оправка разъёмная для шарикового наконечника — 1 шт.
  • Паспорт — 1 экз.
