Индентор / наконечник алмазный НК 1 (0,8 ct) к твердомерам Роквелл и Супер-Роквелл по ГОСТ 9377-81

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

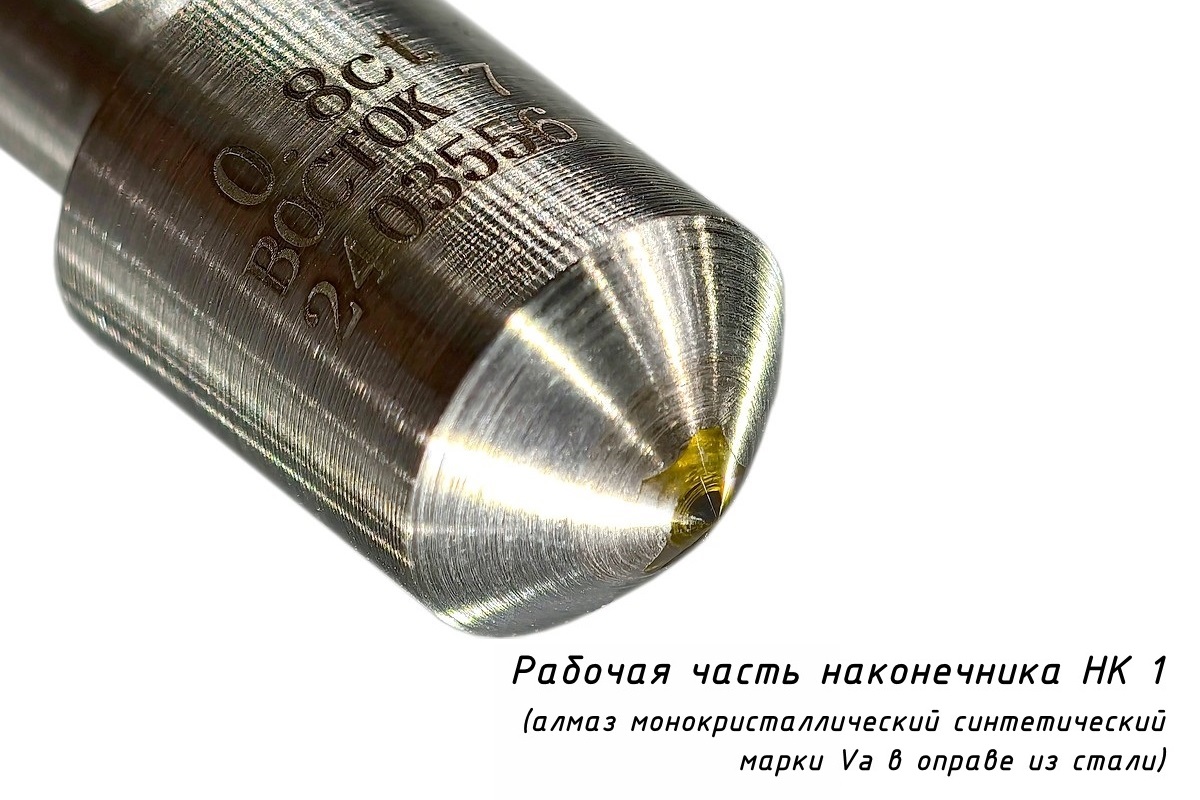

  Материал рабочей части	Алмаз монокристаллический синтетический марки Va
  Исходная масса алмаза (каратность)	0.8

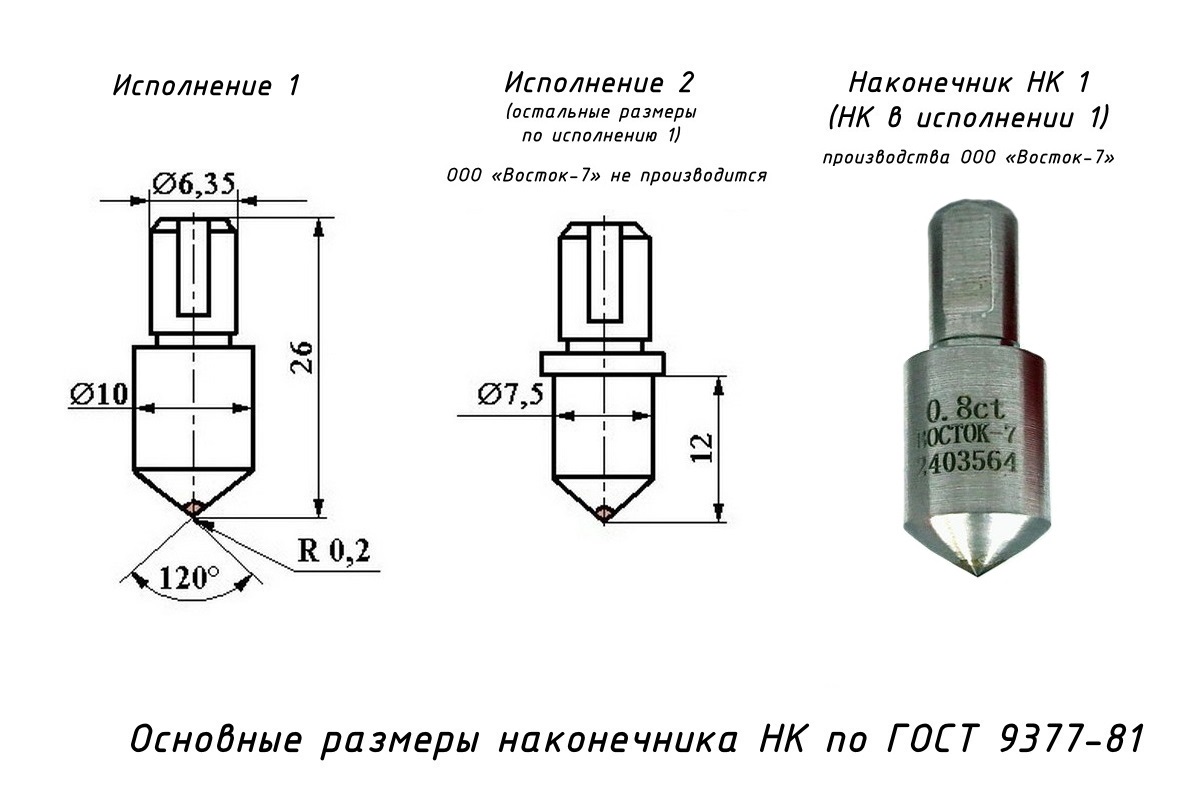

  Форма рабочей части алмаза	Сфероконическая (конусная)
  Угол конуса у вершины	120
  Радиус сферической части	0.2
  Материал оправы	Сталь марки с механическими свойствами не ниже указанных марок сталей по ГОСТ 9377-81
  Диапазон измерений	20–70 HRC, 20–78 HRN 45, 20–93 HRA, 40–77 HRD, 40–86 HRN 30, 70–94 HRN 15
  Испытательная нагрузка	100 кгс (980,7 Н), 15 кгс (147,1 Н), 150 кгс (1471 Н), 30 кгс (294,2 Н), 45 кгс (441,3 Н), 60 кгс (588,4 Н)

• Описание

  Страна, ответственная организация	Номер в госреестре
  Российская Федерация, Росстандарт	не подлежит внесению в реестр
  Российская Федерация, АО «РЖД»	не подлежит внесению в реестр
  Республика Беларусь, Госстандарт	не подлежит внесению в реестр
  Республика Казахстан, КазИнМетр	не подлежит внесению в реестр
  Иные регистры, удостоверения, заключения, разрешения и пр.	отсутствуют

  Основные сведения о наконечниках типа НК в исполнении 1 (0,8 карата). Изготовитель: ООО «Восток-7» (РФ). Состояние: новое изделие. Поверка невозможна, поскольку изделие не внесено в госреестр СИ РФ.

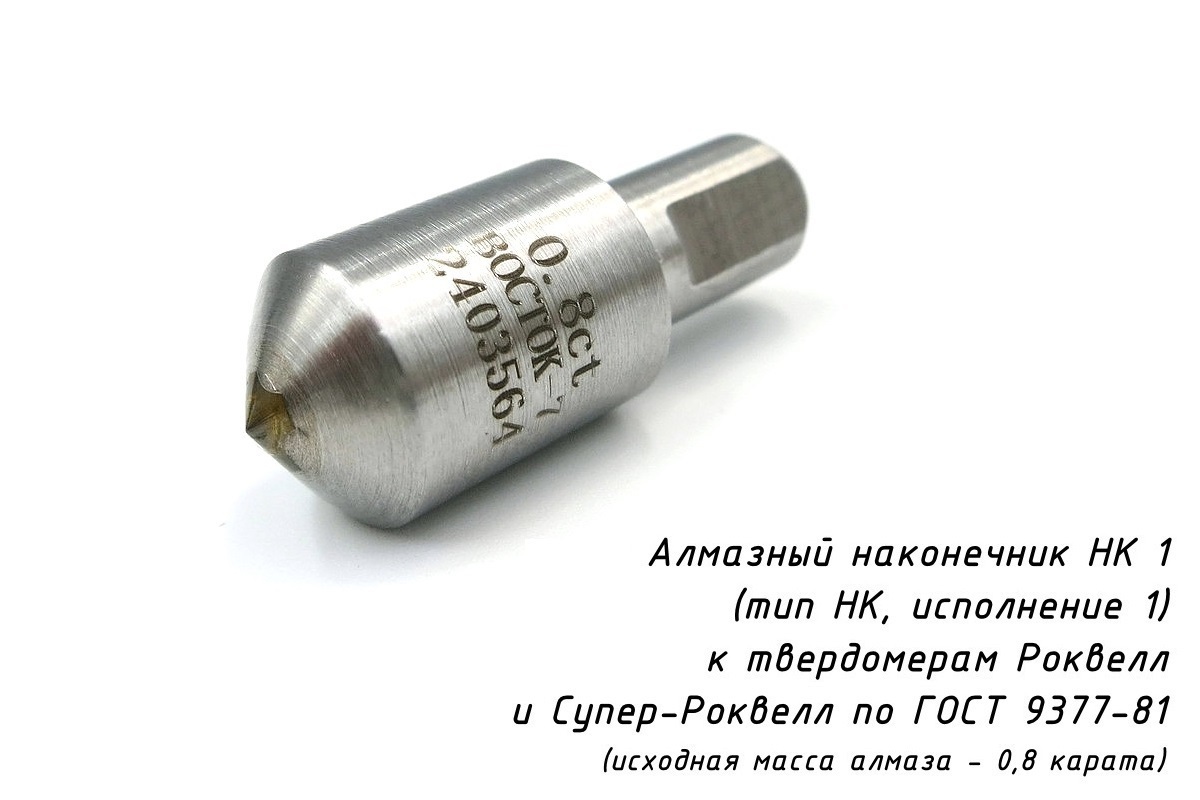

  Наконечник алмазный НК 1 с алмазом исходной массы 0,8 карата — индентор с рабочей частью в виде конуса к приборам для измерения твёрдости по методу Роквелла и Супер-Роквелла. Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.

  Наконечники типа НК в дополнение к проверке геометрических характеристик при калибровке алмазного индентора проходят функциональный тест по стандартам ISO 6508-2 и ASTM E-18: проводится проверка применимости индентора для различных уровней глубины отпечатка при различной испытательной нагрузке.

  Твердомеры Роквелла, для которых подходит наконечник НК 1 (0,8 карата). Наконечники предназначены для приборов измерения твёрдости различных производителей.

  Страна	Производитель приборов для измерения твёрдости
  Россия	Москва, «Метолаб», «Восток-7»; Иваново, «Точприбор», «ЗИП», «Импульс», «Тестсистемы»; Нефтекамск, «Метротест»; Санкт-Петербург, «Точприбор Северо-Запад»
  Китай	«TIME Group Inc»
  США	«Wilson Hardness Group»
  ФРГ	«Zwick / Roell»
  Италия	«LTF S.p.A. / Galileo»

  Базовые моменты эксплуатации наконечника НК 1 (0,8 карата). Размер алмаза должен выбираться исходя из документации методики измерений.

  • Большой размер алмаза (0,80 ct) предпочтительнее использовать для измерения изделий с низкими значениями твёрдости (диапазон 25±5HRC). Допускается 5…10 восстановлений с помощью перешлифовки по ГОСТ 8.748-2011.
  • Малый размер алмаза (0,20 ct) предпочтительнее использовать для измерения изделий со средними и высокими значениями твёрдости (диапазон ≥45±5HRC). Алмаз с исходной массой 0,2 карата не подлежит восстановлению с помощью перешлифовки по ГОСТ 8.748-2011.

  Примечание по эксплуатации. Алмазные наконечники становятся дефектными за сравнительно короткий период времени из-за небольших трещинок, ямок или других дефектов поверхности. При своевременном обнаружении дефектов наконечник можно восстановить с помощью перешлифовки.

  • Состояние наконечника следует регулярно проверять на наличие дефектов и загрязнений.
  • В случае обнаружения дефектов наконечника его сертификат калибровки считается недействительным.
  • Перешлифованные или каким-либо другим образом отремонтированные наконечники следует поверить заново.

  Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.

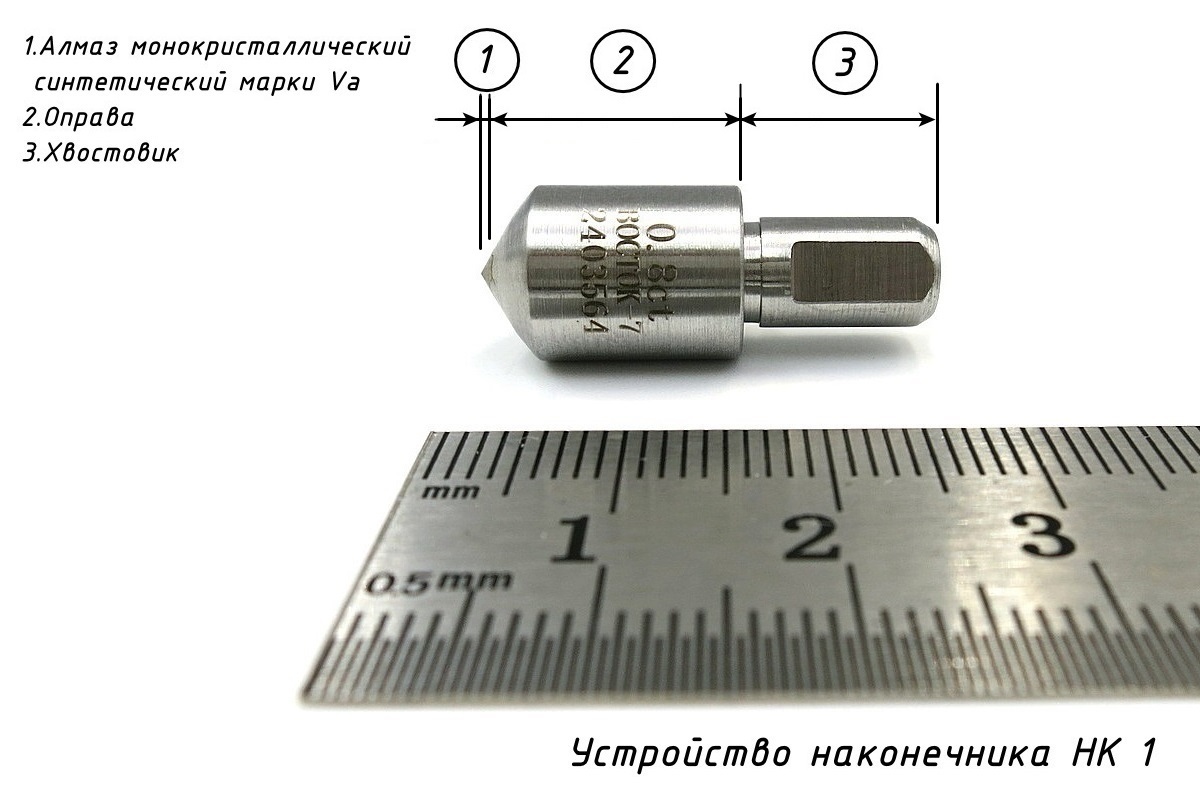

  3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Хвостовик индентора необходимо установить вглубь посадочного места до упора и обжать.
  4. Разместить на измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Для наконечника НК 1 0,8 карата троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения и сравнить его со значением твёрдости эталонной меры.

  Применимость конусного наконечника НК 1 (0,8 ct) для шкал твёрдости Роквелла.

  Шкала твёрдости	Единица измерений	Диапазон измерений	Испытательная нагрузка
  A	HRA	20–93 HRA	60 кгс (588,4 Н)
  C	HRC	20–70 HRC	150 кгс (1471 Н)
  D	HRD	40–77 HRD	100 кгс (980,7 Н)
  N15	HRN 15	70–94 HRN 15	15 кгс (147,1 Н)
  N30	HRN 30	40–86 HRN 30	30 кгс (294,2 Н)
  N45	HRN 45	20–78 HRN 45	45 кгс (441,3 Н)

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 9377-81 Наконечники и бойки алмазные к приборам для измерения твердости металлов и сплавов
  • ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу.
  • ГОСТ 22975-78 Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу).
  • ГОСТ 8.044-80 ГСИ. Наконечники алмазные к приборам для измерения твердости металлов и сплавов. Методы и средства поверки.

• Комплектация

  • Алмазный наконечник (индентор) твердомера, тип НК, исполнение 1, исходная масса алмаза — 0,8 карата — 1 шт.
  • Упаковочный футляр — 1 шт.
  • Паспорт — 1 экз.
