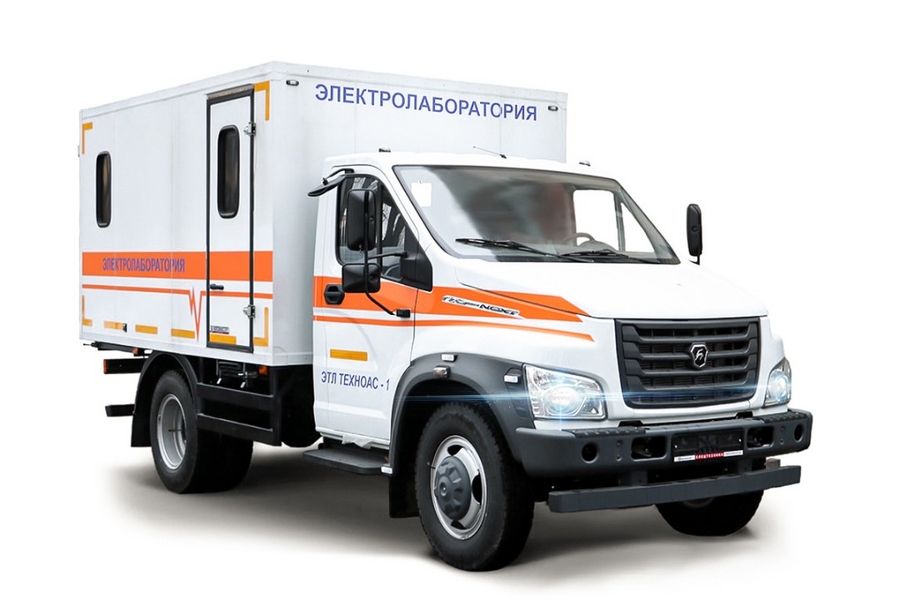

ЭТЛ-35К ТЕХНОАС — комбинированная передвижная лаборатория до 35 кВ

В наличии

Узнать цену

Комбинированная передвижная лаборатория предназначена для работы с кабельными линиями напряжением до 35 кВ.

Оборудование позволяет выполнять прожиг кабелей до 30 кВ и 80 А, определять место повреждения акустическим методом и проводить измерения импульсными методами.

Задать вопрос
Поделиться

Технические характеристики

Диапазон напряжения	30, 35
Постоянное напряжение	70
Переменное напряжение	100
Ток прожига	80
Напряжение генератора высоковольтных импульсов	0…12, 0…24
Энергия импульса	3000
Частота напряжения преобразователя	800 Гц

Описание
- Прожиг кабельных линий напряжением до 30 кВ, током до 80 А.
- Определение места повреждения силовых кабелей акустическим методом.
- Измерение на кабельных линиях методом импульсной рефлектометрии, колебательного разряда и импульсно-дуговым методом.
Комплектация

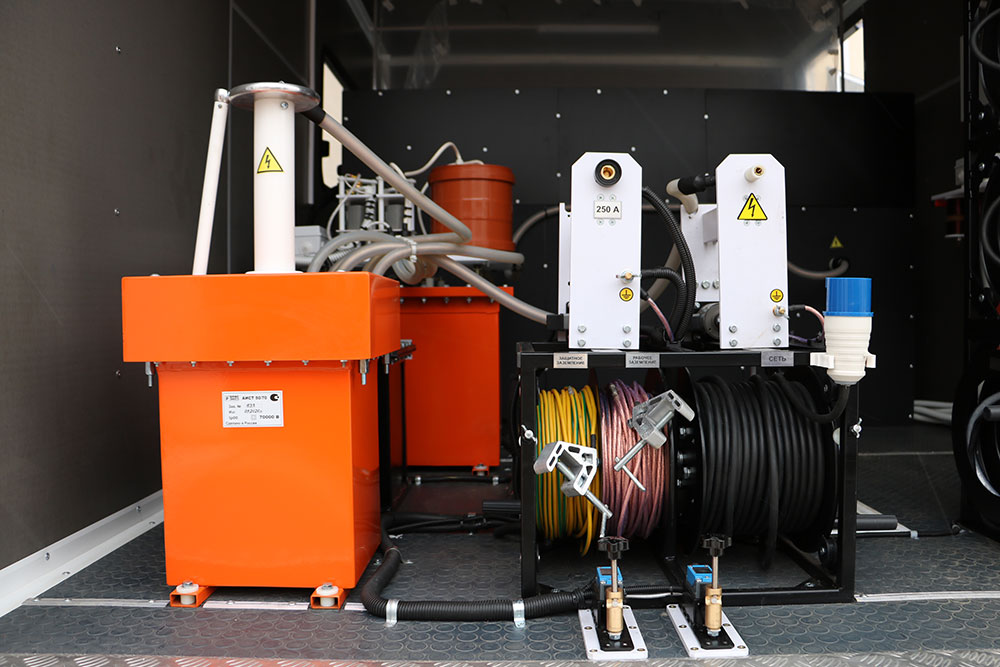

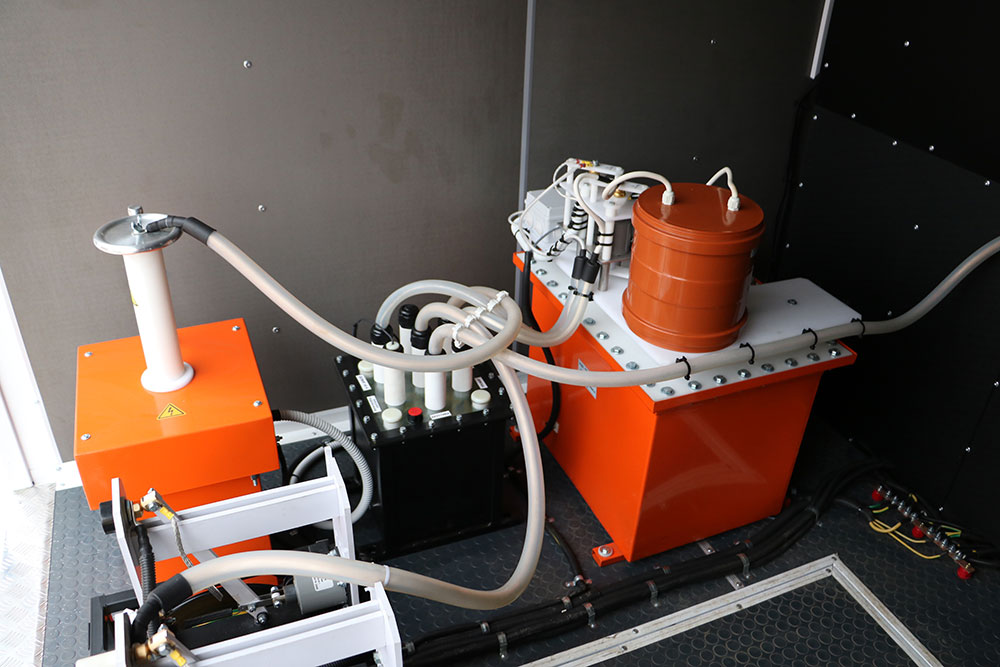

1. Испытательная установка
- Максимальное выпрямленное напряжение до 70 кВ;
- Максимальное переменное напряжение промышленной частоты 50 Гц до 100 кВ.
2. Измеритель параметров изоляции
- Коэффициент трансформации;
- Потери холостого хода на малом напряжении;
- Сопротивление короткого замыкания;
- Напряжение и ток;
- Коэффициент мощности;
- Частота измеряемого напряжения (тока);
- Угол сдвига фаз между напряжением и током;
- Измерение активного сопротивления обмоток.
3. Прожигающая установка
- Максимальное напряжение до 30 кВ;
- Максимальный ток до 80 А;
В качестве источника питания прожигающей установки служит преобразователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток, который обеспечивает горение дуги в месте повреждения с высоким КПД.
- Время работы не ограничено;
- Переключение ступеней осуществляется без разрыва дуги в момент переключения;
- Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями);
- Встроенный дожиг.
4. Генератор высоковольтных импульсов
- Выходное напряжение 0…12 кВ / 0…24 кВ;
- Энергия импульса на каждой ступени 3000 Дж;
- Встроенный ИДМ для совместной работы с рефлектометром.
5. Рефлектометр

Поддерживает 3 метода определения места повреждения:
- Методом импульсной рефлектометрии;
- Методом колебательного разряда;
- Импульсно-дуговым методом.
6. Высоковольтный кабеледефектоискатель
- Определения местоположения и глубины кабеля на глубине до 10 м;
- Трассировка на расстояние до 10 км;
- Поиск электрических кабелей под напряжением;
- Поиск мест пересечения трубопровода и кабеля;
- Определения мест повреждения кабельных линий;
- Обследования участков местности перед проведением земляных работ;
- Поиск мест повреждения внешней изоляции кабеля;
- Запись GPSГЛОНАСС координат и составление карт найденных коммуникаций;
- Выбор кабеля из пучка;
- Поиск места повреждения акустическим способом.
