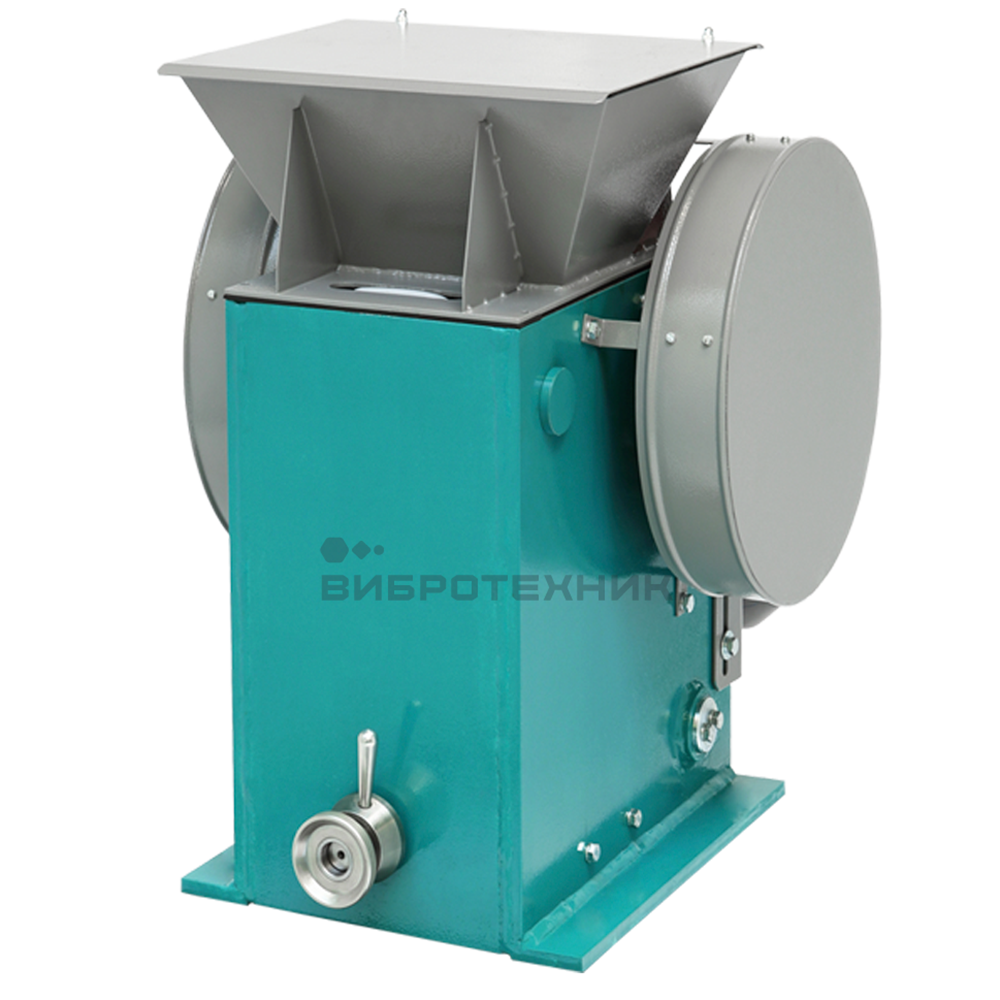

Дробилка щековая лабораторная ЩД 10

В наличии

Лабораторная щековая дробилка ЩД 10 предназначена для дробления материалов с исходной крупностью до 70 мм и твердостью до 8 единиц по Моосу. Производительность составляет 50–800 кг/ч; размер частиц регулируется зазором между щеками.

Задать вопрос
Поделиться

Технические характеристики

Напряжение, В	380
Мощность, Вт	2200
Объем	24/16
Диапазон скорости вращения	1500
Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0.7-1.5
Размер частиц продукта дробления при минимальном зазоре между щеками, мм	90%<2.5
Крупность исходного материала, мм, не более	70
Твердость исходного материала, не более	8 ед. по Моосу**
Производительность, кг/ч	50-800
Размеры загрузочного окна бункера, мм	265х365
Размер загрузочного окна зоны дробления, мм	100х200
Диапазон регулировки зазора между щеками, мм	2.5-35
Материал щек - чугун/ сталь/ карбид вольфрама	ЧХ16М2/ 110Г13Л/ WC
Твердость щек - чугун/ сталь/ карбид вольфрама	52-55/ 31-32 HRС/ 1180-1280 HV
Модель пульта управления	МПУ3-04

Описание
ЩД 10 — щековая дробилка со сложным качанием щеки. Материал разрушается за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части и физическими свойствами материала.

В состав дробилки входят загрузочный бункер, корпус, основание, шатун и электродвигатель. Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании, и подвижная, установленная на шатуне.

Основание подвешено на оси, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела. Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

Принцип работы. Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Верхняя поверхность щек ребристая, что позволяет увеличить удельное давление на частицы материала в зоне предварительного дробления. Нижние гладкие поверхности щек образуют параллельную зону доизмельчения, где обеспечивается получение продукта требуемой крупности. При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной: при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается. Продукт дробления собирается во внешнюю емкость под зоной разгрузки.

Варианты исполнения.
- Изготовление загрузочного бункера, приемной емкости и футеровочных броней из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541).
- Дополнительная комплектация патрубком для продувки.
- Дополнительная комплектация блоком пылеулавливания БПУ с зонтом.
- Дополнительная комплектация опорной тумбой с приемной емкостью объемом 20 л на выкатной тележке.
Специсполнения.
- ЩД 10 с двигателем во взрывозащищенном исполнении.
- ЩД 10 в составе установки (ЩД 10 + ПГ 1 + ИД 250) для измельчения сплавов в среде углекислого газа.
- ЩД 10 с опорной тумбой и бункером увеличенной высоты.
- ЩД 10 на опоре с гастроемкостью в качестве приемной емкости.
Применение

Отрасли применения: горнодобывающая, металлургическая, строительная и химическая.

Примеры материалов: ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.
Особенности
Удобство очистки. Технологическое отверстие в корпусе предназначено для продувки дробилки.

Безопасность обслуживания. Все вращающиеся детали и узлы закрыты кожухами. Крышка загрузочного бункера снижает вероятность вылета частиц материала.

Увеличен дробящий момент. Маховик, установленный на противоположном от шкива конце вала, создает дополнительное дробящее усилие.

Удобство регулировки. Упорная резьба снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка фиксирует заданный зазор.

Приемная емкость. Опорная тумба с приемной емкостью объемом 20 л устанавливается на выкатную тележку.

Качественные запчасти. Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2, взаимозаменяемы и могут быть развернуты на 180°. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г. Подшипники шатуна производства шведской фирмы SKF.

Комплектация сократителем. Объединение щековой дробилки ЩД 10 и сократителя СА в единый технологический комплекс позволяет одновременно дробить и сокращать материал, исключает этап перегрузки пробы, снижает степень пыления и повышает производительность работы.

Комплект лотков. Дробильно-сократительный агрегат укомплектован несколькими типами лотков:
- 3 лотка на 1/4 пробы;
- 1 лоток на 1/8 пробы;
- 1 лоток с перегородкой для плавной регулировки степени сокращения от 1/8 до 1/80 общего объема пробы.
Допускается комплектация лотками иного объема по спецзаказу.
Комплектация
Базовый комплект поставки:
- Дробилка щековая ЩД 10 в сборе.
- Тара и упаковка базового комплекта.
Рекомендуемый комплект поставки включает базовый комплект, а также:
- Пульт управления МПУ3-04 для ЩД 10.
- Стойка напольная для МПУ, СМПУ.
- Щека (чугун ИЧХ16М2/ИЧХ28Н2) — 2 шт.
- Клин — 2 шт.
- Броня — 2 шт.
- Срезной штифт — 10 шт.
- Тумба с приемной емкостью 20 л.
- Дополнительная приемная емкость 20 л.
- Совок большой, 1,0 л.
- Тара и упаковка.
