Автоматизированная система аналитического контроля АСАК

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Количество обрабатываемых линий доставки	От 1 до 30 шт.
  Анализируемые продукты	Пульпа, растворы, суспензии
  Период подачи пробы на анализ	От 2 до 30 мин (в зависимости от длины линии доставки и режима ее работы)
  Период отбор пробы для лаборатории	От 2 до 60 мин.
  Время анализа и предоставление результата химического анализа	От 40 сек.
  Производительность потока первичной пробы	Рекомендовано 70…200 л/мин., 300 л/мин. максимум, 40 л/мин. минимум
  Время работы	Круглосуточный с остановкой на плановые работы (ППР) 1 раз в 30 суток
  Количество продуктов для анализа АР-35	до 15
  Количество продуктов в режиме мультиплексирования АР-35	до 30
  Диапазон определяемых химических элементов	от серы S до урана U
  Количество продуктов для анализа АРО	до пяти продуктов одного типа

• Описание

  Автоматизированная система аналитического контроля АСАК — это комплекс технических средств с централизованным управлением, предназначенный для автоматического отбора технологических продуктов, транспортирования к месту анализа, протечки пробы через рентгеноспектральный анализатор и определения элементного состава пробы. Результаты анализа передаются в автоматическую систему управления технологическим процессом (АСУ ТП).

  Дополнительно в систему прободоставки могут быть встроены делители для отправки проб в осушители и подготовки проб для независимого измерения альтернативным методом.

  Система АСАК на базе потокового анализатора АР-35 / АРО производится в РФ и построена на базе компонентов производства РФ и дружественных стран, которые доступны в течение всего жизненного цикла.

  Оборудование АСАК. Оборудование АСАК может быть поставлено в трехуровневом блок-контейнере в необходимой комплектации: средства освещения, система вентиляции, система пожаротушения, щитовое оборудование, пожарная сигнализация. При наличии требования по пожарной безопасности и взрывозащите может быть подобран специальный контейнер.

  Коммутатор потоков (мультиплексор). Предназначен для коммутации входящего потока анализируемого материала между потоковым анализатором и устройством фильтрования, формирующим сменную пробу. В процессе подачи отобранной пробы на анализ обеспечивается ее представительность и стабилизация физических параметров за счет поддержания заданного уровня материала пробы в усреднительной емкости, которая затем поступает в измерительную ячейку. При накоплении пробы в усреднительной емкости применяется система пеногашения, обеспечивающая однородность проб для пенных продуктов. Неиспользуемый материал сливается через дренажный выход к устройствам возврата проб в технологический процесс.

  Коммутатор потоков является вторичным пробоотборным устройством с возможностью автономной работы. Даже при отсутствии необходимости проведения анализа или невозможности его выполнения коммутатор потоков способен обеспечивать отбор составных (балансных) проб без привязки к работе анализатора.

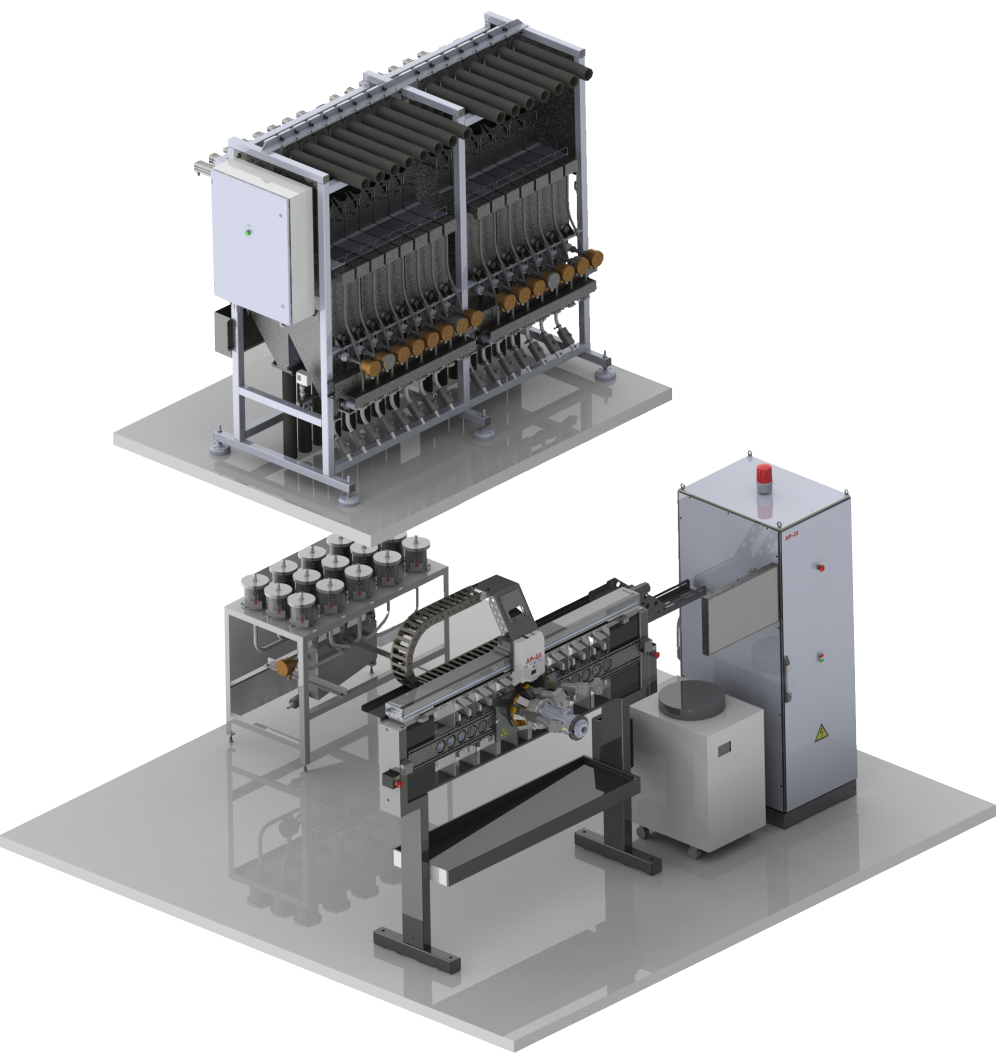

  Потоковый волнодисперсионный анализатор АР-35. Независимый анализ до 15 продуктов, определение концентраций химических элементов от серы S до урана U. В режиме мультиплексирования возможно измерение до 30 продуктов.

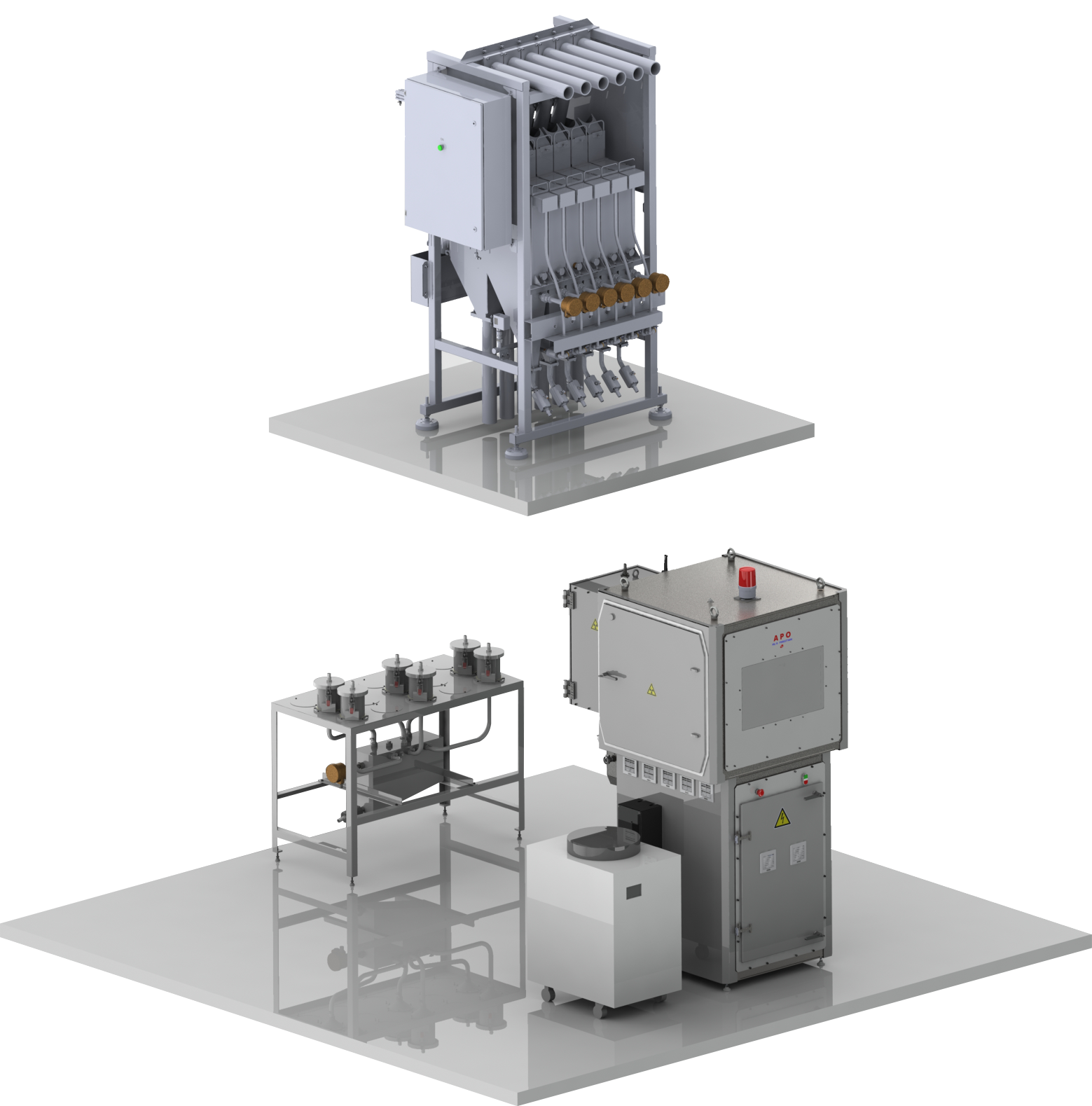

  Потоковый однокюветный анализатор АРО. Однокюветный волнодисперсионный анализатор в защитном корпусе, который может быть размещен в производственном помещении. Анализ до пяти продуктов одного типа в режиме мультиплексирования и определение концентраций химических элементов от серы S до урана U.

  Устройство отбора калибровочной пробы. Предназначено для отбора представительных жидких проб для целей градуировки и контроля правильности показаний анализатора. Работа по отбору пробы осуществляется по заранее установленной программе, определяющей периодичность, длительность и количество отсечек, которые устанавливаются через ПО анализатора. Возврат проб в технологический процесс, прошедших анализ, может осуществляться раздельно или в общую точку возврата проб.

  Пробоотборник. Подбирается согласно исходным данным точки отбора пробы. Возможна интеграция оборудования АСАК с уже имеющейся на объекте системой пробоотбора.

  Устройство фильтрования (обезвоживание проб). Предназначено для накопления материала составной, балансовой или сменной пробы, поступающей от пробоотборного ножа коммутатора потоков, где затем автоматически подвергается обезвоживанию, в ходе которого удаляется свободная вода. Обезвоживание пробы осуществляется путем вытягивания свободной воды из объема пробы через бумажный фильтр. В ходе работы устройства фильтрования формируется готовая твердая проба на бумажном фильтре, которая затем передается в службу контроля качества для последующего химического анализа.

  Программное обеспечение. Программа «Аналитик» обеспечивает функционирование автоматизированного рабочего места «АРМ-Аналитика» в составе программно-технического комплекса АСАК и передает градуировочную и аналитическую информацию «АРМ-Оператору».

  • Создание аналитических программ и назначение их анализируемым продуктам.
  • Формирование массива градуировочных измерений с возможностью ввода результатов химического анализа и их использования в режимах градуировки и корректировки результатов анализа.
  • Построение градуировочных уравнений и расчет градуировочных коэффициентов.
  • Графическое представление зависимостей интенсивностей линий анализируемых элементов и их расчетных содержаний в градуировочных образцах.
  • Построение и графическое представление зависимостей интенсивностей аналитических линий от интенсивности рассеянного излучения.
  • Расчет и корректировка коэффициентов корректировки результатов анализа.

  Программа «Наладчик» предназначена для настройки, диагностики и управления устройствами, входящими в состав многоканальных поточных рентгеновских анализаторов.

  • Визуализация состояния анализатора АР-35, датчиков и устройств, входящих в его состав.
  • Параметрирование работы спектрометрического устройства.
  • Управление анализатором в ручном режиме.
  • Опробование работы двигателя каретки в режиме разовых команд.

  Программа «Оператор» предназначена для оперативного контроля и управления анализатором, расчета концентраций элементов, архивирования данных в автоматическом режиме и мониторинга состояния оборудования.

  • Проведение анализа в циклическом режиме измерений.
  • Проведение градуировочных и разовых измерений.
  • Проведение измерений реперных образцов и замена опорных интенсивностей.
  • Отображение результатов анализа, полученных в текущем цикле.
  • Отображение текущего состояния анализатора.
  • Отображение последних результатов измерения интенсивностей реперных образцов.

  Программа «Наладчик прободоставки и пробоотбора» предназначена для настройки, диагностики и управления устройствами системы прободоставки и пробоотбора. В зависимости от конфигурации системы АСАК она может входить в состав автоматизированного рабочего места «АРМ-Наладчика» либо быть частью отдельно созданного «АРМ-Наладчика прободоставки и пробоотбора».

  • Создание групп измеряемых продуктов и самих продуктов.
  • Назначение измеряемых продуктов измерительным кюветам анализатора.
  • Задание параметров циклического режима.
  • Связывание продуктов с точками пробоотбора и задание их параметров.
  • Переключение отдельных точек пробоотбора и всей системы пробоотбора в различные режимы.
  • Просмотр текущего состояния системы прободоставки и пробоотбора.

  Промышленный компьютер специального исполнения АРМ-Флотатора может быть установлен в производственном помещении. Вид интерфейса и его наполнение определяется требованиями заказчика.

• Особенности

  • Возможность экспрессного высокоточного химического анализа в потоке.
  • Повышение контроля технологического процесса.
  • Применение аттестованных средств измерения.
  • Интеграция в систему управления технологическим процессом.

• Комплектация

  • Комплект пробоотборников
  • Блок отправки проб
  • Блок приема проб
  • Блок подачи пробы на анализатор / отбор калибровочных проб / отбор балансовых проб

• Документы

  • Референс-лист
  • Информационный лист АСАК
